万花尺轨迹性质研究

因为快毕业了，把本科期间做过的一些有意思的小作业整理一下

1、轨迹方程

将万花尺简化为下图：笔尖位于A点，子尺（动系）的圆心为C（动点），半径为b，母尺的圆心位于O点，半径为a，显然万花尺画出的图案与笔尖的运动速度无关，故设副尺以恒定角速度ω（设为顺时针方向）转动。设C点坐标为（Xc，Yc），A点相对于C点的坐标为（Xr，Yr），A点在XOY在坐标系中坐标为（X，Y），子尺，母尺及笔落点的位置关系如下图所示。

由于子尺与母尺接触点是瞬心，所以C点的运动速度为ωb，方向与OC连线垂直，则C绕O点转动的角速度为-ωb/(a-b)，所以θ=ωbt/(a-b)；由于子尺自转方向与C绕O转动方向相反，由角速度合成，子尺相对于OC的角速度为ωa/(a-b)，所以=ωat/(a-b)，可得Φ=θ-=-ωt。

坐标（Xc，Yc），（Xr，Yr），（X，Y）有如下关系：

由A点坐标表达式知曲线的几何形状与a，b，h有关。

2、周期

设起点处θ=θ1，经过一段时间后θ=θ2，且有：

其中m，n为整数，易知上面的两个方程是曲线有周期性的充要条件，（θ2-θ1）为周期。
解上面的方程，可得m,n有如下关系: n/m=(a-b)/b，如果 (a-b)/b能化为整数比，则这样的m，n存在，当C点转过角度足够大或曲线足够长时，曲线一定能闭合，C点转过的角度的周期为Δθ=2mπ=2nπb/(a-b)（m,n满足n/m=(a-b)/b），若子尺以匀角速度ω转动，则T=2mπ(a-b)/(bω)= 2nπ/ω；若(a-b)/b不能化为整数比，则周期为无穷大或者说不存在。

3、轨迹的形状

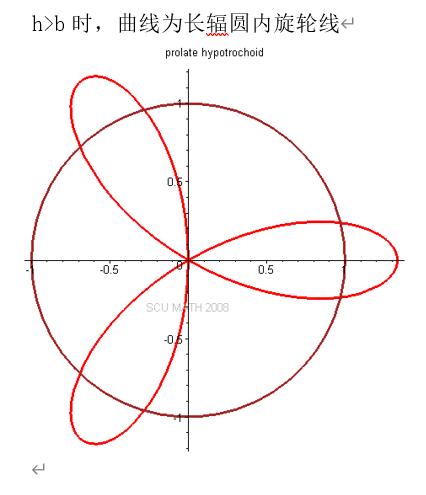

由曲线表达式知曲线的几何形状为圆内旋轮线。

(1)、曲线的范围：
A点到O点的距离的平方r²=(a-b)²+h²+2h(a-b)cos(aθ/b)，r²max=(a-b)²+h²+2h(a-b)=a²即h=b时，曲线上离O点最远的点位于母尺的圆上。

(2)、曲线的边数（瓣数）：
在b/a为有理数时，设其最简整数比为为k/l，动圆与定圆的周长比也为k/l。
当k=1时，说明当动圆绕定圆一周后，落笔点也回到原位置，此时点画出l次相同的首位连接的弧线后回到出发点。因此这时的图案有l个曲边，或者说有l瓣。其中当l=2时，图形为椭圆，此时视椭圆由两个曲边构成。
当k>1时，说明当动圆绕定圆一周后，落笔点不在原位置，当动圆绕定圆k周时，落笔点才能回到出发点，而此时的图案有l个曲边，或者说有l瓣，此时有如下关系式：

4、万花尺图形特例分析——玫瑰线

当满足a-b=h时，有：r²=2h²(1+cos(aθ/b))=4h²cos²(aθ/(2b))，万花尺曲线由：r=2hcos（aθ/(2b)），r=－2hcos（aθ/(2b)）两条曲线组成，此时曲线所有边都在图形中心处相交。
由玫瑰线方程ρ=Acos(nα)，除2、（2）中讨论的确定瓣数的方法，还可以根据玫瑰线的几何特性来计算其瓣数，现以n为奇数和偶数举例如下：n=2k+1即a=（4k+2）h/（4k+1），b=h/（4k+1）时，ρ=Acos(nα)共有（2k+1）个叶子，但是因为万花尺曲线由两条对称曲线组成所以共有 2*（2k+1）个叶子；相应的n=2k即a=4k/（4k-1），b=h/（4k-1）时万花尺曲线共有4k个叶子。如下图所示：

5、结论

综合上述讨论可得如下结论：设万花尺母尺半径为a，子尺半径为b，落笔点距子尺中心h，则万花尺形状由a，b，h以及落笔点移动的距离有关；轨迹曲线在(a-b)/b（或者a/b）能化为整数比时，周期存在，落笔点移动足够长后曲线可以闭合；曲线能闭合时，曲线的瓣数与b/a的值（设为k/l）有关，且有：
