1.PCI和PCIe的主要区别是什么?

简单来说，PCI (Peripheral Component Interconnect) 和 PCIe (PCI Express) 是两代不同的计算机总线标准:

  • 架构: PCI是并行总线架构,而PCIe是串行点对点架构。
  • 速度: PCIe比PCI快得多。即使是PCIe 1.0也比最快的PCI 2.2快。
  • 扩展性: PCIe更容易扩展,可以增加通道数来提高带宽。
  • 兼容性: PCIe向后兼容PCI,但需要硬件桥接。
  • 热插拔: PCIe原生支持热插拔,PCI需要额外硬件支持。
  • 电源管理: PCIe有更先进的电源管理功能。

2.简述PCI设备的配置空间结构。

PCI设备的配置空间是256字节,分为头部和设备特定区域:

  • 头部(64字节):包含通用PCI配置信息
    • 前16字节: 设备ID,供应商ID,状态,命令等
    • 接下来的16字节: 类别码,缓存行大小,延迟定时器等
    • 剩余32字节: BAR(Base Address Registers),中断线,中断引脚等
  • 设备特定区域(192字节):由设备厂商定义的特定配置

3.在Linux中,如何枚举PCI/PCIe设备?

Linux内核提供了几种枚举PCI设备的方法:

a) 使用pci_get_device()函数:

struct pci_dev *pci_get_device(unsigned int vendor, unsigned int device, struct pci_dev *from);

b) 使用pci_for_each_dev()宏:

pci_for_each_dev(dev) {
    // 对每个PCI设备执行操作
}

c) 在用户空间,可以读取/sys/bus/pci/devices/目录下的信息。

4.解释PCI设备的BAR(Base Address Register)的作用。

BAR用于定义PCI设备所需的内存空间或I/O端口:

  • 每个PCI设备最多可以有6个BAR。
  • BAR可以指定内存映射I/O或端口映射I/O。
  • BAR包含基地址和大小信息。
  • 操作系统使用BAR来分配设备所需的资源。
  • 驱动程序通过读取BAR来获知如何访问设备。

5.描述Linux中PCI驱动的基本结构和主要组成部分。

Linux PCI驱动的基本结构包括:

  1. 驱动初始化和清理函数
  2. 设备ID表(struct pci_device_id)
  3. PCI驱动结构(struct pci_driver)
  4. 探测和移除函数
  5. 设备特定操作函数

主要组成:

  • 模块初始化/退出函数
  • 驱动注册/注销函数
  • 中断处理函数
  • 设备初始化函数
  • I/O操作函数
  • 电源管理函数

这些组件共同工作,使驱动能够识别、初始化和控制PCI设备。

6.如何在Linux中为PCI设备分配和释放中断?

在Linux中,为PCI设备分配和释放中断主要涉及以下步骤:

  • 1.分配中断: 使用 request_irq() 函数：
int request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags,
                const char *name, void *dev);

例如:

ret = request_irq(pdev->irq, my_interrupt_handler, IRQF_SHARED, "my_device", dev);
  • 2.释放中断: 使用 free_irq() 函数
void free_irq(unsigned int irq, void *dev_id);

例如:

free_irq(pdev->irq, dev);

对于MSI/MSI-X中断,使用 pci_enable_msi() 或 pci_enable_msix() 来启用,使用 pci_disable_msi() 或 pci_disable_msix() 来禁用。

7.解释MSI(Message Signaled Interrupts)和MSI-X的概念及优势。

MSI和MSI-X是PCIe中引入的中断机制:

  • MSI: 允许设备通过写内存来产生中断,而不是使用传统的IRQ线。
  • MSI-X: MSI的扩展版本,支持更多的中断向量。

优势:

  1. 减少硬件复杂性: 不需要专用的中断线。
  2. 提高性能: 可以直接发送到特定的CPU核心。
  3. 灵活性: 支持更多的中断向量(MSI最多32个,MSI-X最多2048个)。
  4. 降低延迟: 中断处理更快。
  5. 虚拟化支持: 更容易在虚拟环境中分配中断。

8.在Linux中,如何实现PCI设备的热插拔?

实现PCI设备热插拔涉及以下几个方面:

  1. 内核配置: 确保内核支持PCI热插拔(CONFIG_HOTPLUG_PCI)。
  2. 驱动支持:
    • 实现 .remove() 函数处理设备移除。
    • 使用 pci_register_driver() 注册驱动。
  3. sysfs接口:
    • /sys/bus/pci/devices/<BDF>/remove 用于移除设备。
    • /sys/bus/pci/rescan 用于扫描新设备。
  4. 用户空间工具: 如 udev 规则来自动加载/卸载驱动。
  5. 电源管理: 实现 suspend() 和 resume() 函数。
  6. 资源管理: 正确分配和释放资源,如内存、I/O端口等。

9.描述PCIe的链路状态和电源管理状态。

PCIe链路状态:

  • L0: 完全活动状态
  • L0s: 低延迟待机状态
  • L1: 低功耗待机状态
  • L2: 辅助电源关闭状态
  • L3: 设备关闭状态

电源管理状态:

  • D0: 完全运行状态
  • D1/D2: 中间功耗状态(可选)
  • D3hot: 软件可控的低功耗状态
  • D3cold: 硬件关闭状态

这些状态允许系统根据需求动态调整性能和功耗。

10.如何使用sysfs接口访问PCI设备信息?

sysfs提供了一个用户空间接口来访问PCI设备信息:

  • 设备信息
/sys/bus/pci/devices/<BDF>/

其中 <BDF> 是总线:设备.功能 的格式。

  • 常用文件:
    • vendor: 供应商ID
    • device: 设备ID
    • config: 原始配置空间
    • resource: 资源信息
  • 示例命令
# 读取供应商ID
cat /sys/bus/pci/devices/0000:00:1f.3/vendor

# 读取设备配置空间
hexdump /sys/bus/pci/devices/0000:00:1f.3/config
  • 使用 lspci 命令也可以获取PCI设备信息,它实际上是读取sysfs中的信息。

11.解释DMA(Direct Memory Access)在PCI/PCIe设备中的应用。

DMA允许PCI/PCIe设备直接访问系统内存,无需CPU干预:

  1. 工作原理:
    • 设备向DMA控制器请求数据传输。
    • DMA控制器执行传输,不中断CPU。
    • 传输完成后,设备通知CPU。
  2. 优势:
    • 减少CPU负担
    • 提高数据传输效率
    • 降低系统延迟
  3. Linux中的DMA API:
    • dma_alloc_coherent(): 分配DMA缓冲区
    • dma_map_single(): 映射单个缓冲区
    • dma_unmap_single(): 解除映射
  4. PCIe特性:
    • 支持更大的地址空间(64位)
    • 引入IOMMU提高安全性和虚拟化支持
  5. 应用场景:
    • 网络卡数据传输
    • 存储控制器读写操作
    • 图形卡图像处理

12.PCI Express的速度等级(Gen1、Gen2、Gen3等)有什么区别?

PCIe速度等级主要区别在于数据传输率:

  1. PCIe Gen1 (2003):
    • 速率: 2.5 GT/s (每秒25亿次传输)
    • 带宽: x1通道 250 MB/s
  2. PCIe Gen2 (2007):
    • 速率: 5 GT/s
    • 带宽: x1通道 500 MB/s
    • 主要改进: 8b/10b编码
  3. PCIe Gen3 (2010):
    • 速率: 8 GT/s
    • 带宽: x1通道 ~1 GB/s
    • 主要改进: 128b/130b编码
  4. PCIe Gen4 (2017):
    • 速率: 16 GT/s
    • 带宽: x1通道 ~2 GB/s
  5. PCIe Gen5 (2019):
    • 速率: 32 GT/s
    • 带宽: x1通道 ~4 GB/s

每代PCIe都向后兼容,但会以最高共同支持的速度运行。更高的速度等级不仅提高了带宽,还改进了编码效率和信号完整性。

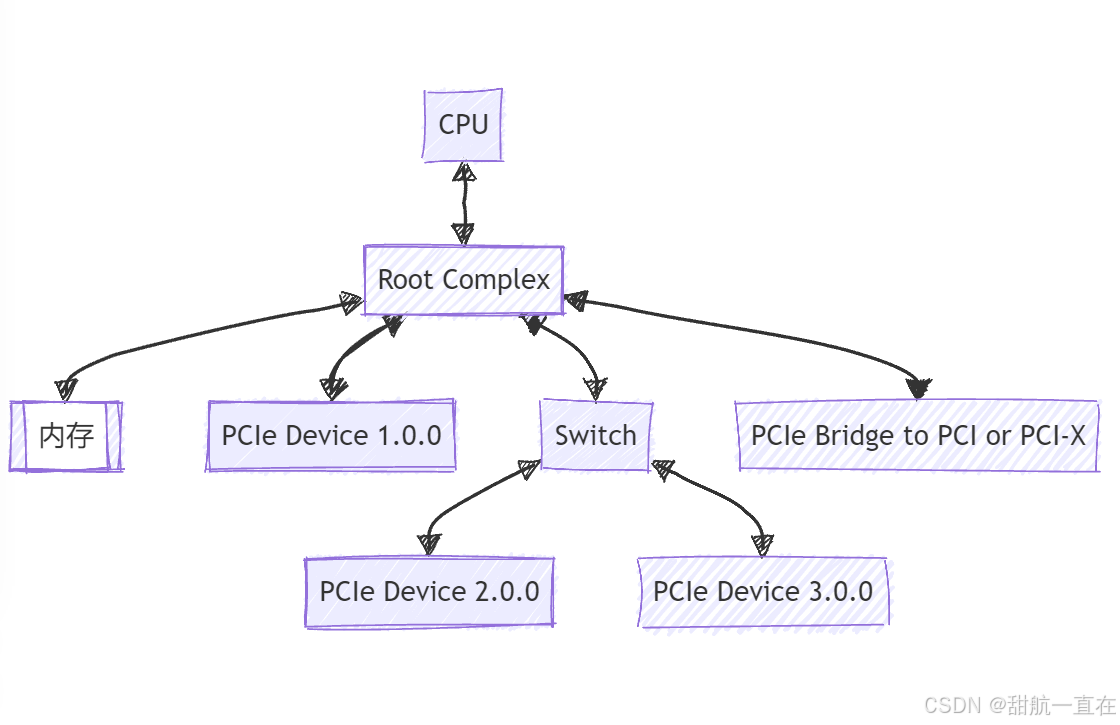

13.描述PCI Express的拓扑结构。

PCI Express采用点对点的拓扑结构,与传统PCI的共享总线结构不同。主要特点包括:

  1. 根复合体(Root Complex):
    • 连接CPU和内存子系统
    • 作为PCIe层级的起点
  2. 终端(Endpoints):
    • PCIe设备,如显卡、网卡等
    • 位于PCIe层级的末端
  3. 交换机(Switch):
    • 允许多个设备共享一个PCIe端口
    • 内部包含多个虚拟PCI-PCI桥
  4. 桥接器(Bridge):
    • 连接PCIe与其他总线(如PCI)
  5. 链路(Link):
    • 两个PCIe设备间的点对点连接
    • 由一个或多个通道(Lane)组成
  6. 通道(Lane):
    • PCIe的基本通信单元
    • 包含一对差分信号线(发送和接收)

这种拓扑结构允许:

  • 更高的带宽和可扩展性
  • 更好的错误隔离
  • 灵活的系统设计

14.如何调试PCI/PCIe设备驱动?

调试PCI/PCIe设备驱动涉及多种技术和工具:

  1. 内核日志:
    • 使用 printk() 在驱动中添加日志
    • 通过 dmesg 命令或 /var/log/kern.log 查看
  2. 调试符号:
    • 编译内核时启用 CONFIG_DEBUG_INFO
    • 使用 addr2line 工具转换地址到源代码行
  3. KGDB(内核GDB):
    • 允许远程调试内核和驱动
    • 设置断点、单步执行等
  4. 动态调试:
    • 使用 dynamic_debug 功能
    • 在运行时启用/禁用特定的调试语句
  5. 硬件工具:
    • PCIe协议分析仪
    • 逻辑分析仪
  6. 软件工具:
    • lspci: 列出PCI设备信息
    • setpci: 读写PCI配置空间
    • pcitree: 显示PCI设备树
  7. Sysfs接口:
    • 查看 /sys/bus/pci/devices/ 下的设备信息
  8. Ftrace:
    • 内核内置的跟踪工具
    • 可以跟踪函数调用、中断等
  9. Kernel Probes(Kprobes):
    • 动态插入探测点
    • 不需要重新编译内核

示例: 使用dynamic_debug启用某个驱动的所有调试信息:

echo "file drivers/pci/my_driver.c +p" > /sys/kernel/debug/dynamic_debug/control

15.解释PCI Express的TLP(Transaction Layer Packet)概念。

TLP是PCIe协议栈中事务层的基本数据单元,用于在PCIe设备间传输信息。

TLP的主要特点:

  1. 结构:
    • 头部(Header): 包含包类型、长度等信息
    • 数据载荷(Payload): 可选,包含实际传输的数据
    • ECRC(End-to-End CRC): 可选,用于错误检测
  2. 主要类型:
    • 内存读/写: 用于访问系统内存
    • I/O读/写: 用于访问I/O空间
    • 配置读/写: 用于访问设备配置空间
    • 消息: 用于带内通信,如中断、电源管理等
    • 完成(Completion): 响应读请求
  3. 流控制:
    • 使用信用机制确保接收方有足够缓冲区
  4. 排序规则:
    • 定义了不同类型TLP之间的处理顺序
  5. 质量服务(QoS):
    • 通过流量分类(TC)实现优先级控制
  6. 虚拟通道(VC):
    • 允许在单一物理链路上实现多个逻辑通道

TLP的处理流程:

  1. 发送设备创建TLP
  2. TLP通过PCIe链路传输
  3. 接收设备解析TLP并执行相应操作
  4. 如需要,接收设备生成完成包(Completion)响应

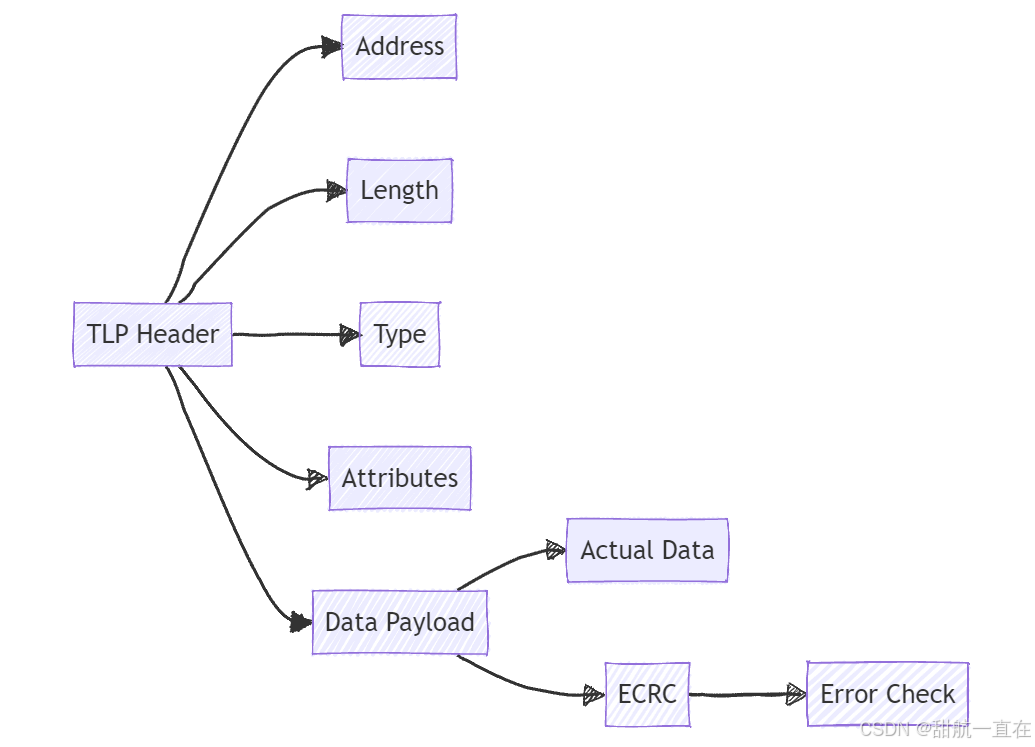

示例: 内存写TLP的基本结构
