Ubuntu22.04中安装mininet，可视化miniedit以及ryu

本人纯小白，第一次接触这些软件，下面是我的安装过程以及碰到的一些问题，仅供大家参考，如有问题希望大家能够指出，感谢！

一、安装mininet

1. 打开终端，切换到管理员用户

sudo su -

2. 更新软件包列表以及升级已安装的软件包

sudo apt-get update
sudo apt upgrade

3. 安装mininet

sudo apt-get install mininet

4. 测试是否安装成功

sudo mn --version

5. 启动mininet，这时会默认创建一个由一台控制器、一台交换机和两台主机构成的网络。

sudo mn

安装成功。

二、miniedit可视化

在实现可视化时，遇到一些问题，后来发现miniedit.py必须在桌面版系统或支持X11的情况下使用，之前安装的系统不支持，重新下载桌面系统之后解决此问题。

1. 配置环境

在启动miniedit之前，要确保系统已安装好python环境，且必须使用管理员账户。
下面是我使用时遇到的一些问题，以及尝试的解决办法。
使用以下命令进入miniedit.py所在目录：

cd /usr/share/doc/mininet/examples

然后，使用以下命令启用miniedit.py。

python ./miniedit.py

此时，报错显示无“tkinter”模块。使用如下指令给系统默认python安装tkinter模块：

sudo apt-get update
sudo apt-get -y install python-tk

接着启用miniedit.py，仍旧显示无“tkinter”模块，使用以下指令确认已安装的包：

pip list

发现tkinter确实没有安装成功（此前我将系统默认python从python3.10改成了python3.7）。重新使用以下指令安装：

sudo apt-get update
sudo apt-get install python3-tk

测试之后依旧显示没有“tkinter”模块。在终端输入以下指令查看python3-tk的版本：

dpkg --list | grep python3-tk

输出如下：

ii python3-tk: amd64 3.10.8-1~22.04  amd64  Tkinter - Writing Tk applications with Python 3.x

这说明安装的python3-tk面向python3.10版本，因此重新将系统默认python版本改为python3.10。重新测试，发现tkinter导入成功。

2. 启用miniedit.py

我使用了两种启用方法，

第一种：

进入miniedit.py所在目录，此时为usr/share/doc/mininet/examples，使用以下指令启用miniedit.py

cd /usr/share/doc/mininet/examples
python ./miniedit.py

图形界面成功出现。

第二种

直接将miniedit.py文件复制到桌面，然后在Desktop文件下打开终端，使用以下指令即可启用miniedit：

sudo python ./miniedit.py

注：
在后续测试的时候，发现miniedit.py又无法打开了，报错如下：

之后确认问题在于：启动miniedit时没有检测到图形显示环境。
接下来，先确定本地是否安装X11：

Xorg -version

此时若输出对应版本，则说明系统支持X11；若报错，则可以尝试安装x11，尝试安装命令如下，我这里成功显示X11的版本，无需再安装。

sudo apt update
sudo apt install xorg

（还有一点是X11需要和gnome或KDE一起工作，所以也需要确认是否安装gnome：

gnome-shell --version

若输出相应版本，则无需重新安装。若没有安装，则可使用以下指令安装：

sudo apt update
sudo apt install ubuntu-gnome-desktop

）
之后，需要启用X11。我这里直接更改系统设置为：在启动时自动进入图形界面，命令如下：

sudo systemctl set-default graphical.target
sudo systemctl start graphical.target

重启系统之后，使用如下命令确认上述更改是否生效：

systemctl get-default

若输出为graphical.target，说明更改生效。

接着，我再次尝试使用上面两种方法启动miniedit.py，第二种成功启动，但是第一种仍旧报错（要崩溃了）。
最后发现，如果在有图形桌面的环境中运行，但仍然报错，可以手动设置DISPLAY变量。因此在进入 miniedit.py所在目录后，手动添加DISPLAY变量，指令如下：

cd /usr/share/doc/mininet/examples
export DISPLAY=:0
python miniedit.py

之后成功打开miniedit界面。

注意，在每次使用第一种方法打开miniedit时，都需要重新添加DISPLAY变量。还有，在关闭miniedit窗口时，最好点击quit，不要直接点❌，不然下次打开miniedit时可能会报错。如果报错的话可尝试下列指令清理配置操作，然后重新打开miniedit。

sudo mn -c

---

手动分割线，在后续使用miniedit时，我又发现在导出文件时报错：
a bytes-like object is required,not ‘str’
解决办法参考Mininet可视化网络虚拟编辑界面使用与导出python代码
首先打开miniedit.py源文件，然后对源代码进行如下修改，并保存。

1. 将 使用二进制模式(wb)打开文件 全部修改为 以文本模式(w)打开，即：

f = open(fileName, 'w')

大概位置在1687行和1706行；

2. 将第1452行左右的代码注释掉，更改为：

self.appPrefs.update(loadedTopology['application'])

之后再次导出文件，文件成功导出。

三、安装Ryu

下载软件之前首先更新apt和pip，使用管理员账户。
指令如下：

sudo apt-get update
sudo apt-get upgrade
sudo apt install python3-pip

接着，获取ryu源码并安装

git clone https://gitclone.com/github.com/osrg/ryu
pip3 install ryu

进入ryu所在文件夹，安装所需的依赖。

cd ryu
sudo pip3 install -r tools/pip-requires
sudo python3 setup.py install

安装之后，检查ryu是否安装成功，如未报错，则成功。

sudo ryu-manager

注：
下面是安装时遇到的一些问题。
执行上述命令之后，第一次报错为：

结合博主的文章Ubuntu22.04安装mininet和ryu，将原本eventlet卸载，重新安装兼容版本，此问题解决。

sudo pip uninstall eventlet
sudo pip install eventlet==0.33.3

再次测试：

sudo ryu-manager

报错如下：

参考博客AttributeError: module ‘collections‘ has no attribute ‘MutableMapping，对源文件进行修改。不过文件修改需要更改文件权限，我参考了linux常用命令(7)：chmod命令(给文件赋读写权限/chmod 777)和Linux查看、修改文件读写权限，将文件权限修改为“其他用户拥有读和写的权限，指令如下。

ls -l 报错源文件所在的地址 #此指令是查看文件的权限
sudo su -
chmod 666 需修改文件的地址

再次测试:

sudo ryu-manager

没有报错，安装成功，输出如下：

四、安装Ryu GUI

此处参考博客Ubuntu22.04安装mininet和ryu。
首先找到 gui_topology.py 所在的目录，然后进入此目录打开终端，输入以下指令：

sudo ryu-manager --observe-links --verbose gui_topology.py

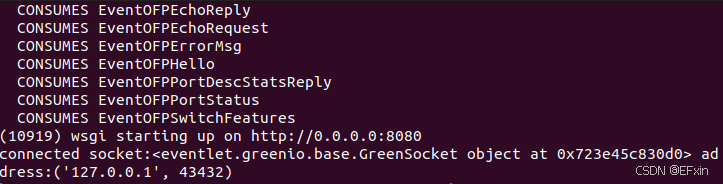

终端输出如下：

鼠标点击图片上网址+ctrl进入此网页，会发现为空白图像，接着，同时运行mininet和Ryu。步骤如下：

首先要找到simple_switch_13.py的所在目录，此为最基础的OpenFlow 1.3交换机应用程序。
然后在 gui_topology.py 所在的目录下新建一个终端，输入以下命令：

sudo ryu-manager --observe-links 地址1 地址2
# 地址1为gui_topology.py的地址， 地址2为simple_switch_13.py的地址，二者之间有空格

每个人的文件地址不一样，需要按自己的输入。

接着，重新打开一个终端，输入以下命令启动mininet：

sudo mn --controller remote,ip=127.0.0.1 --topo linear,3 --mac --switch ovsk --link tc

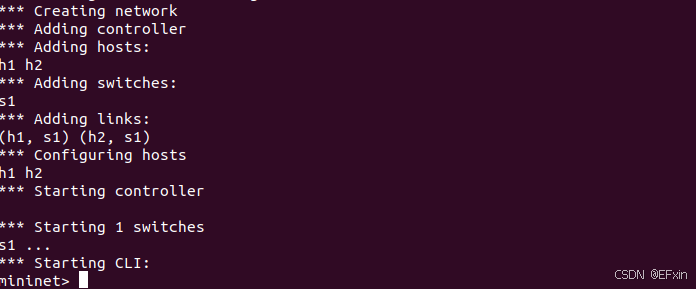

终端输出如下：

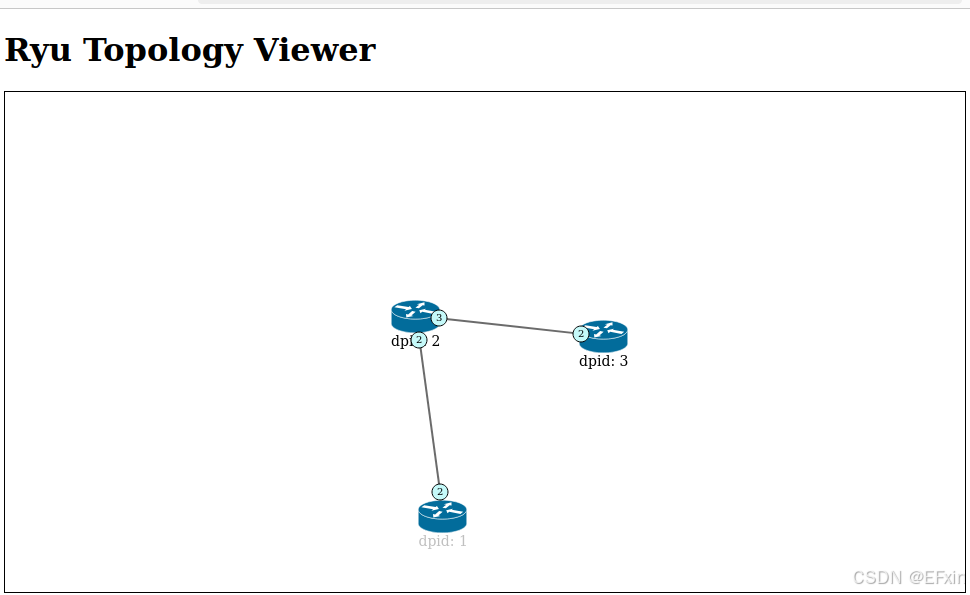

最后，刷新一下浏览器，即可得到下图：

至此安装完毕。
