华为BGP12条选路原则详解和实验

已于 2024-09-21 00:24:14 修改
阅读量3.5k 收藏 48
点赞数 9
分类专栏： 数通 文章标签： 华为 网络
于 2023-09-13 21:11:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_37858298/article/details/132623072
版权

文章目录

一、协议首选值（PrefVal）

协议首选值（华为私有），仅在本路由器有效，默认数值为0，协议首选值越大越优先。仅能改变进入本路由器的路由选路。

在这里插入图片描述

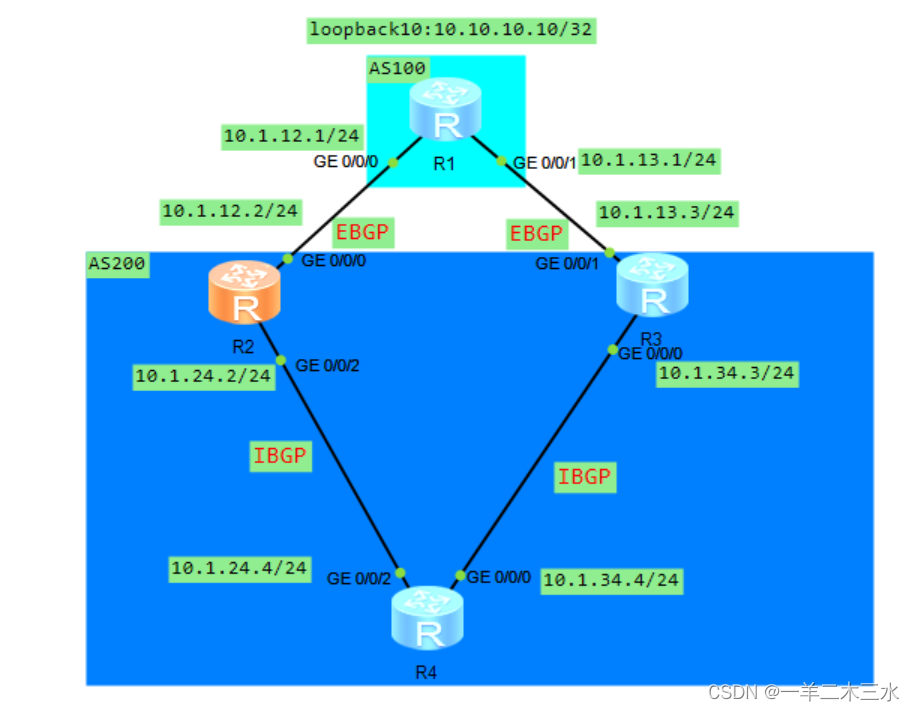

如拓扑图所示，R1、R2、R3和R4四台路由器分别属于不同AS。相邻2台路由器之间均通过互联地址建立EBGP邻居关系。R1上有一个10.10.10.10/32的地址，通network宣告进BGP中。 R4上收到了10.10.10.10/32的路由。

1、R4当前优选了从R2传递过来的10.10.10.10/32路由，R4访问10.10.10.10路径就是R4-R2-R1。

[R4]dis bgp routing-table

 BGP Local router ID is 10.1.24.4
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   10.10.10.10/32     10.1.24.2                             0      200 100i
 *                       10.1.34.3                             0      300 100i

2、在R4上修改从R3传递过来的10.10.10.10/32路由的协议首选值为100。

[R4]
bgp 400
peer 10.1.34.3 preferred-value 100
#

3、修改协议首选值后，R4当前优选了从R3传递过来的10.10.10.10/32路由，R4访问10.10.10.10路径就是R4-R3-R1。


<R4>dis bgp routing-table

 BGP Local router ID is 10.1.24.4
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>   10.10.10.10/32     10.1.34.3                             100    300 100i
 *                       10.1.24.2                             0      200 100i

二、本地优先级（Local_Pref）

本地优先级，数值越大越优先，默认为100。本地优先级只能在AS内传递，通过EBGP传递给其他AS设备时，本地优先级会被剥离。

在这里插入图片描述

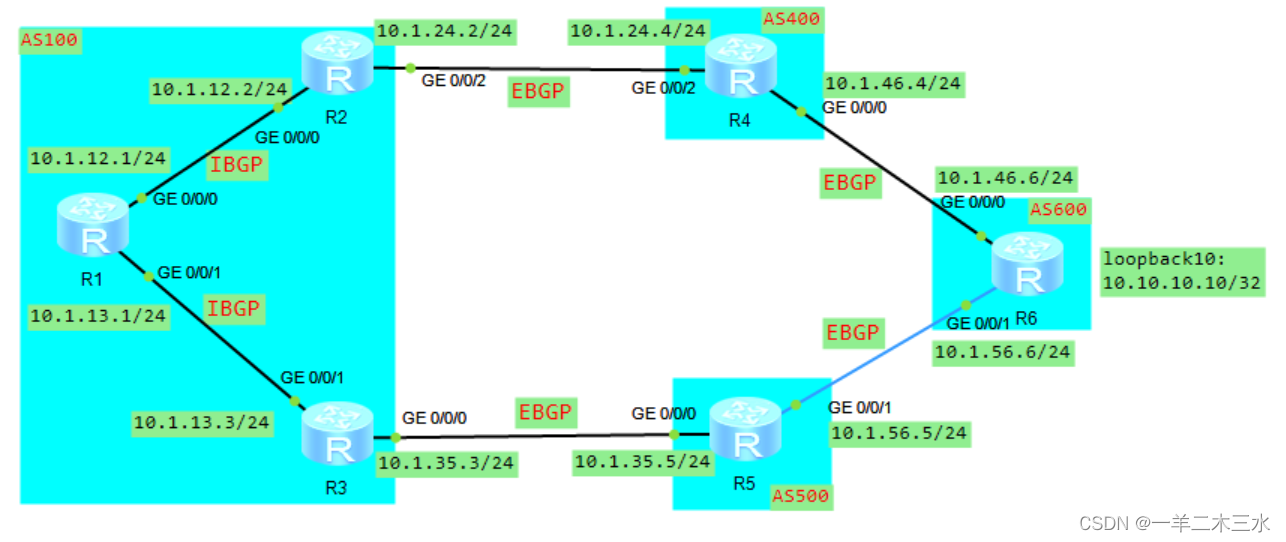

如拓扑图所示，共有R1-R6六台路由器，R1和R2、R1和R3是IBGP关系，其余互相是通过互联地址建立的EBGP邻居关系，R6上有一个10.10.10.10/32的地址，通network宣告进BGP中。

1、R1当前优选了从R2传递过来的10.10.10.10/32路由，R1访问10.10.10.10路径就是R1-R2-R4-R6。

<R1>dis bgp routing-table

 BGP Local router ID is 10.1.12.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.10.10/32     2.2.2.2                    100        0      400 600i
 * i                     3.3.3.3                    100        0      500 600i

2、修改本地优先级为120

（1）创建前缀列表

ip ip-prefix 1 index 10 permit 10.10.10.10 32

（2）创建route-policy

route-policy 123 permit node 10 if-match
ip-prefix 1 apply local-preference 120
#

（3）调用route-policy(3种方法，任选其一)

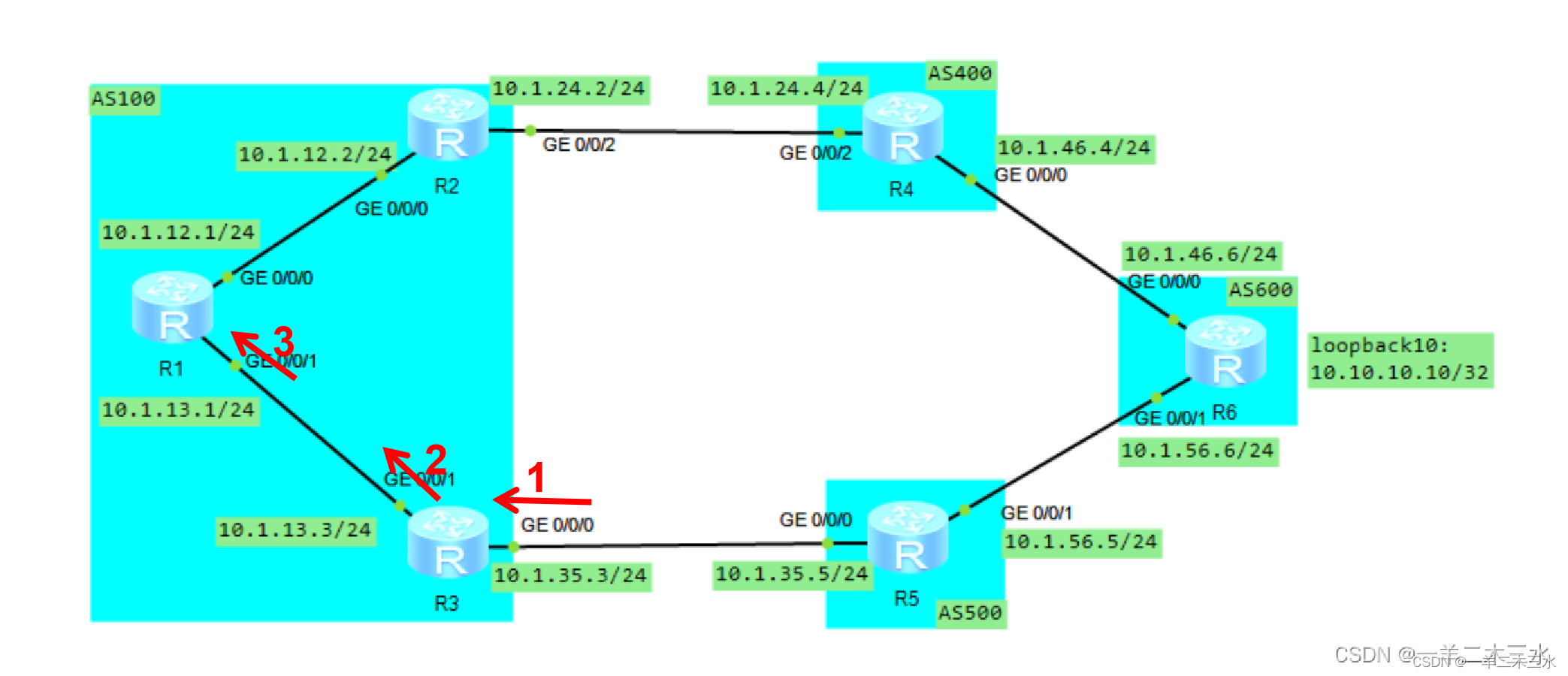

在这里插入图片描述

方法一：调用在R3的import方向 （我选择的方法）
bgp 100
peer 10.1.35.5 route-policy 123 import
#
方法二：调用在R3的export方向
bgp 100
peer 1.1.1.1 route-policy 123 export
#
方法三：调用在R1的import方向
bgp 100
peer 3.3.3.3 route-policy 123 import
#

我选择了方法一在R3的import方向调用策略。因为本地优先级120比100高，R1优选了从R3传递过来的本地优先级为120的10.10.10.10/32路由，R1访问10.10.10.10/32路径就是R1-R3-R5-R6。

<R1>dis bgp routing-table

 BGP Local router ID is 10.1.12.1
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 Total Number of Routes: 2
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.10.10.10/32     3.3.3.3                    120        0      500 600i
 * i                     2.2.2.2                    100        0      400 600

三、优选手动聚合>自动聚合>network>import>从对等体学到的

1、手动聚合和自动聚合

手动聚合：
（1）可以对路由引入进行手动聚合
（2）可以对network的路由进行手动聚合

自动聚合：
只可以对路由引入的路由进行自动聚合

2、验证手动聚合（R1和R2上）

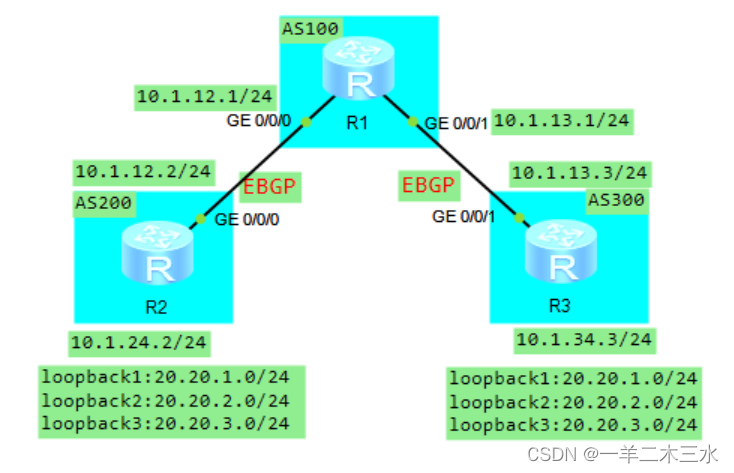

在这里插入图片描述

[R2]
（1）在R2上使用前缀列表匹配loopback接口
ip ip-prefix 1 index 10 permit 20.20.1.0 24
ip ip-prefix 1 index 20 permit 20.20.2.0 24
ip ip-prefix 1 index 30 permit 20.20.3.0 24

（2）创建路由策略
route-policy 123 permit node 10
 if-match ip-prefix 1
#
（3）R2上只将loopack地址引入BGP中
bgp 200
import-route direct route-policy 123
（4）配置手动路由聚合
bgp 200
aggregate 20.0.0.0 8

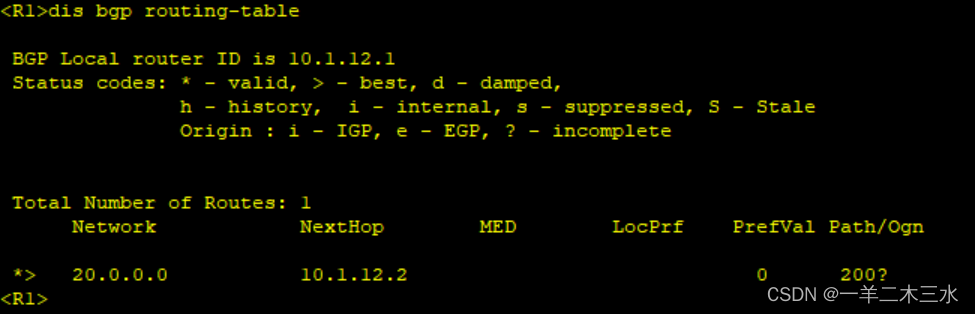

R1的BGP路由表中收到了聚合后的路由，也收到了明细路由
在这里插入图片描述
在手动聚合命令aggregate 20.20.0.0 16 后加上detail-suppressed ，可以抑制明细路由。

[R2]
bgp 200
aggregate 20.20.0.0 16 detail-suppressed

R1的BGP路由表只收到了聚合后的路由
在这里插入图片描述

3、验证自动聚合（R1和R3上）

先删除R2上验证手动聚合时的配置，避免影响R1收到的路由。

[R3]
（1）在R3上使用前缀列表匹配loopback接口
ip ip-prefix 1 index 10 permit 20.20.1.0 24
ip ip-prefix 1 index 20 permit 20.20.2.0 24
ip ip-prefix 1 index 30 permit 20.20.3.0 24
#

（2）创建路由策略
route-policy 123 permit node 10
 if-match ip-prefix 1
#

（3）R3上只将loopack地址引入BGP中
bgp 300
import-route direct route-policy 123
#

（4）配置自动路由聚合
bgp 300
summary automatic   #注意：只聚合引入的路由，network进来的路由不生效
#

R1的BGP路由表只收到了聚合后的路由在这里插入图片描述
4、验证手动聚合优于自动聚合
R2上配置手动聚合配置，抑制明细路由，R3上配置自动聚合配置，我们看R1上是怎么优选的。可以看到R1优选了从R2手动聚合的路由。所以手动聚合优于自动聚合。
在这里插入图片描述
5、验证network的路由>import的路由
在这里插入图片描述
在R2和R3上设置都配置一条loopback0为2.2.2.2/32的路由，R2上采用network的方式，R3采用import-route direct的方式。

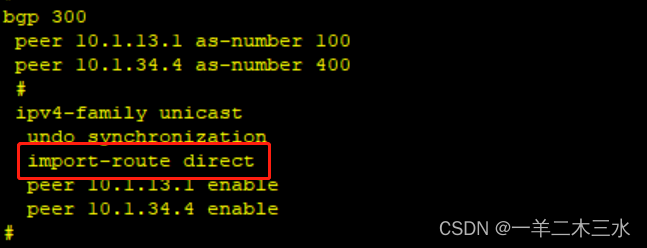

首先在R3上配置import-route direct的动作。
在这里插入图片描述

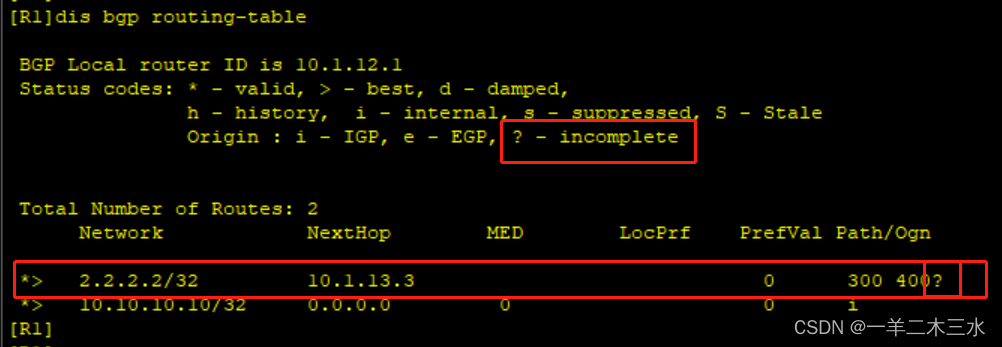

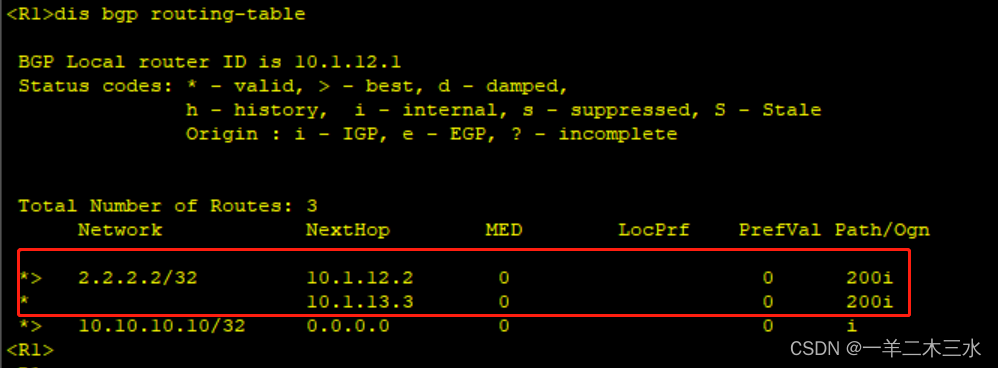

R1上BGP路由表如下
在这里插入图片描述

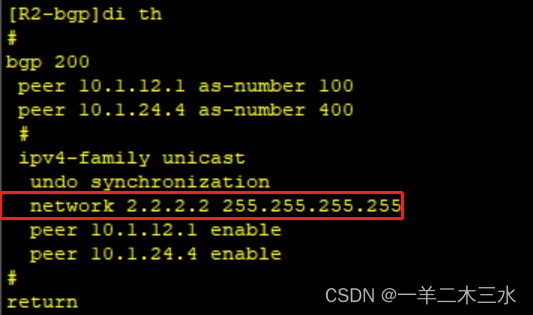

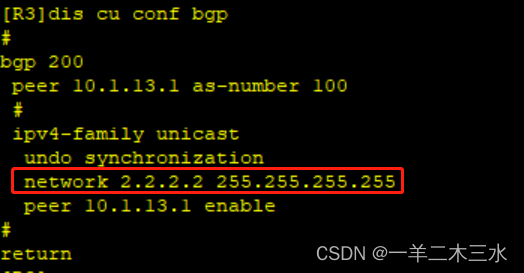

R2上配置network 2.2.2.2 32的动作
在这里插入图片描述
R1 BGP路由表如下
在这里插入图片描述
可见，R1优选了从R2学来的路由，network的路由>import的路由。

四、优选AS路径（AS_Path）最短的路由

在这里插入图片描述

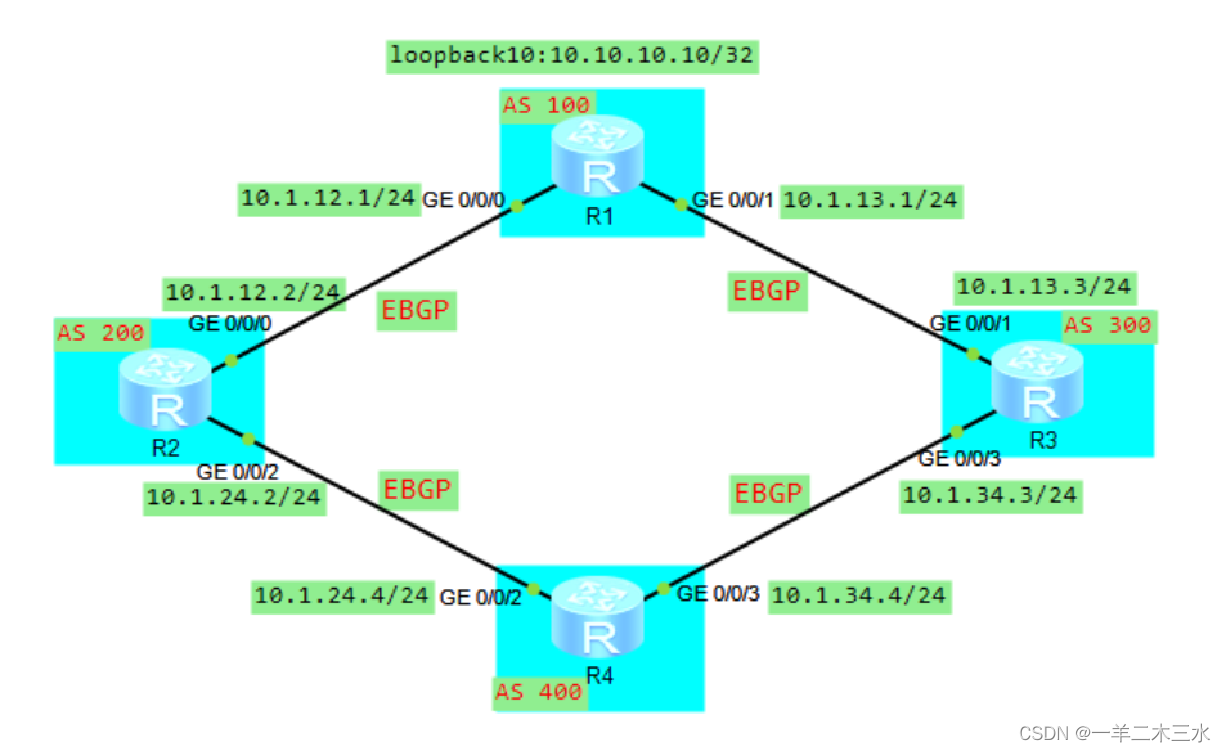

R2和R4上都配置一条loopback0:2.2.2.2/32的地址，都使用network的方式在BGP中宣告。

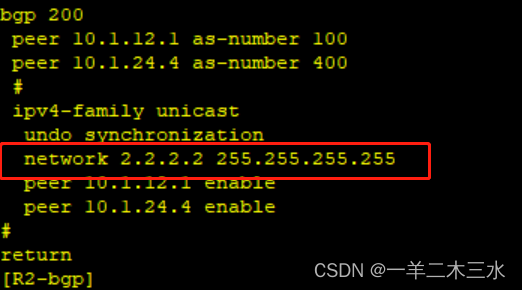

R2的BGP配置

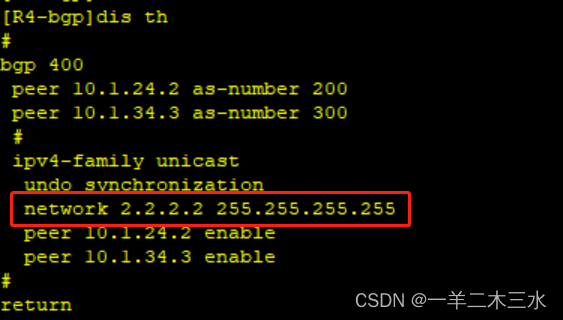

在这里插入图片描述R4的BGP配置
在这里插入图片描述
再看下R1的BGP路由表
在这里插入图片描述
因为从R2传来的路由path最短的原因，优选了从R2传递过来的路由

AS-Path属性是可以修改的
（1）Additive：追加as-path属性 在原有的>基础上进行增加
（2）Overwrite：覆盖as-path属性 把原有的>AS-path给直接覆盖

目前R1优选了从R2传递过来的路由，我们可以通过修改as-path属性影响R1的选路。

[R2]
(1)创建前缀列表
ip ip-prefix 1 permit 2.2.2.2 32
#

(2)配置路由策略。2.2.2.2/32的路由追加 500 500 600 这三个as-path。
route-policy 123 permit node 10
 if-match ip-prefix 1
 apply as-path 500 500 600 additive
#
(3)BGP调用策略
bgp 200
import-route direct route-policy 123

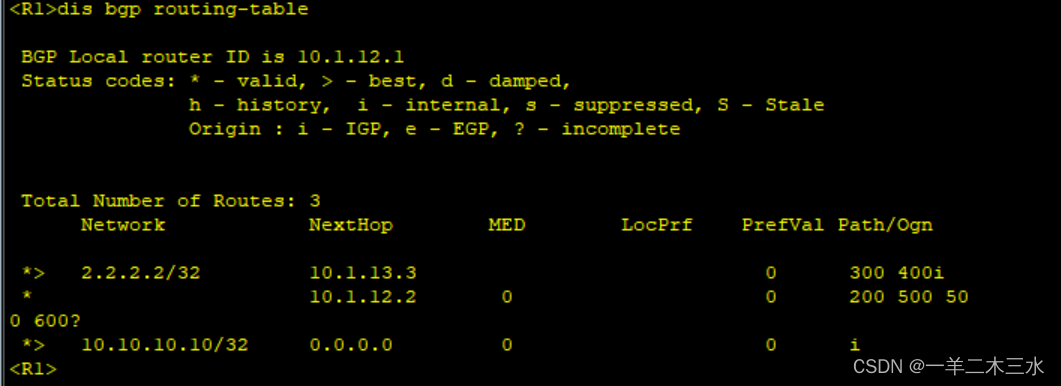

R1的BPG路由表
在这里插入图片描述
可以看出，优选as-path路径最短的路由。

五、比较起源属性 IGP>EGP>Incomplete

在这里插入图片描述

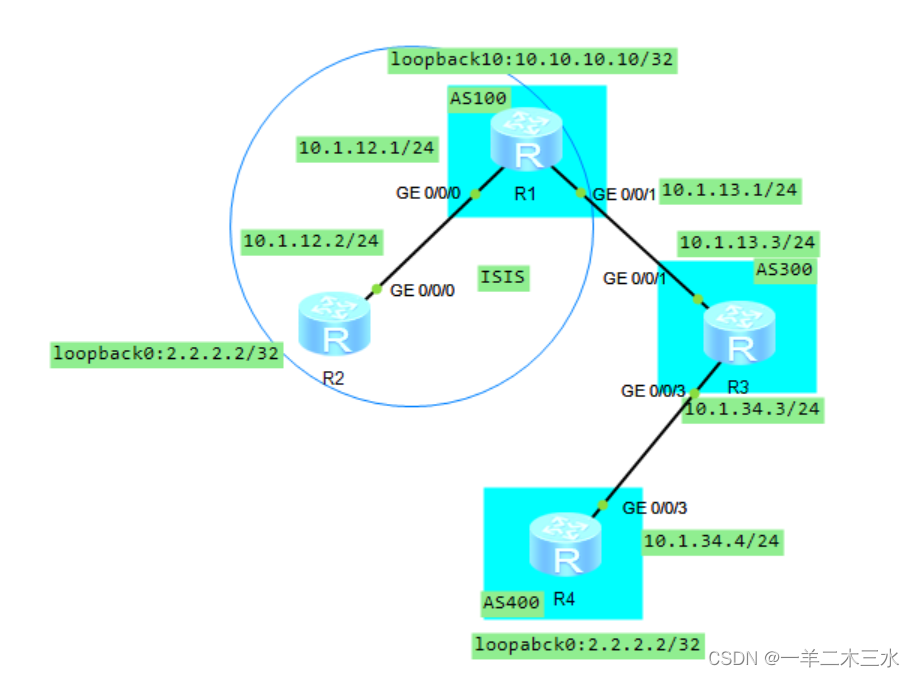

R1和R2之间运行ISIS协议（IGP），R1和R3、R3和R4分别是EBGP，R2和R4上都配置loopback0:2.2.2.2/32的路由。
R2上通过ISIS把2.2.2.2/32路由发布出去，R4上通过引入直连的方式（import-route direct ）把路由宣告出去。

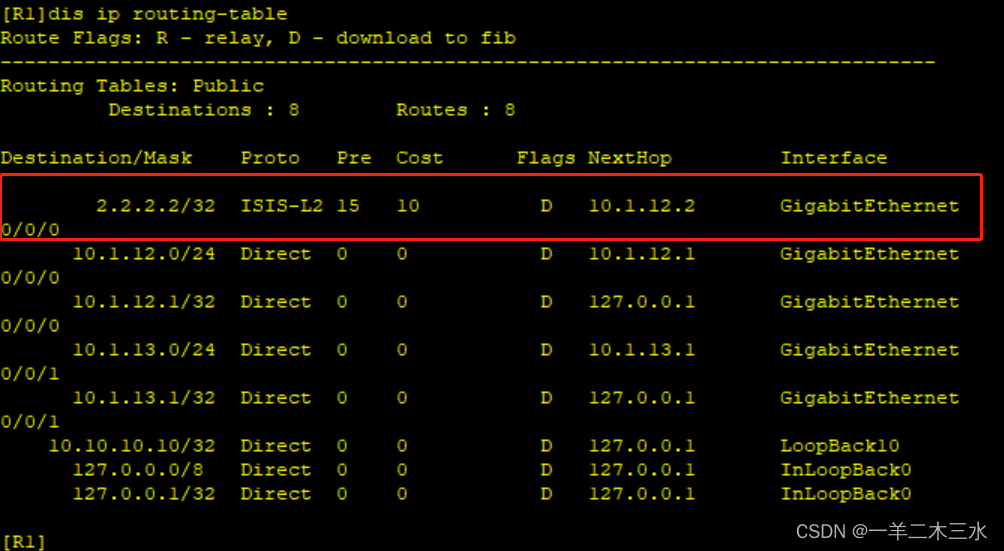

R1的路由表中显示2.2.2.2是通过ISIS从R2学来的。

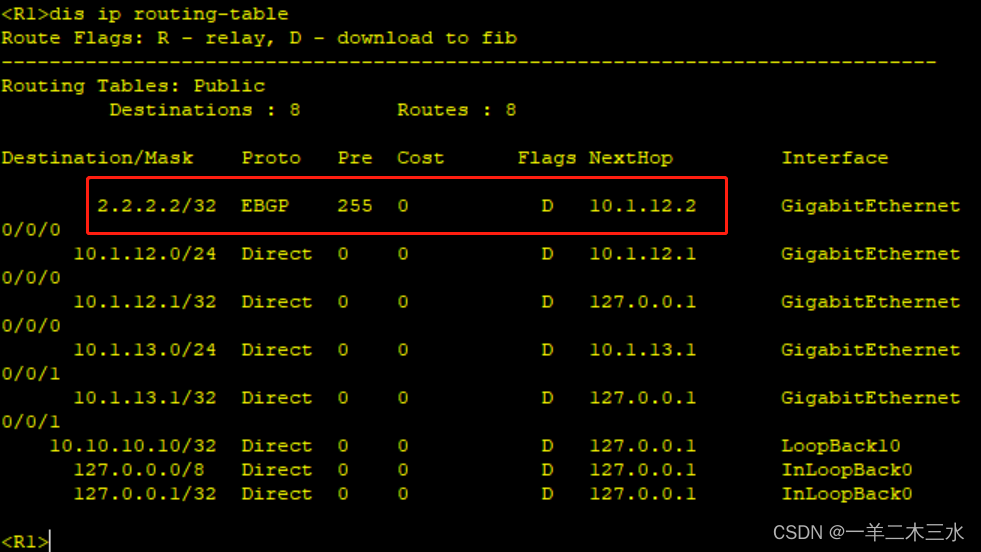

在这里插入图片描述
R1的BGP路由表中看到R1学到了通过BGP传递过来的路由。但是在全局路由表选择了ISIS传递过来的路由。
在这里插入图片描述

六、来自同一AS的路由，优选MED值最低的

数值越小越优先，默认为0.
在这里插入图片描述

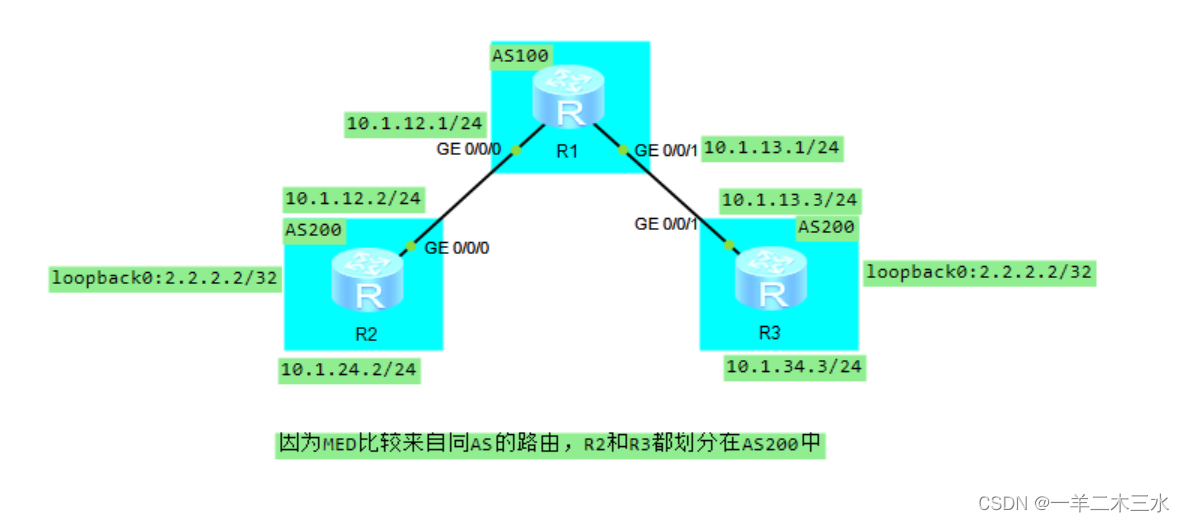

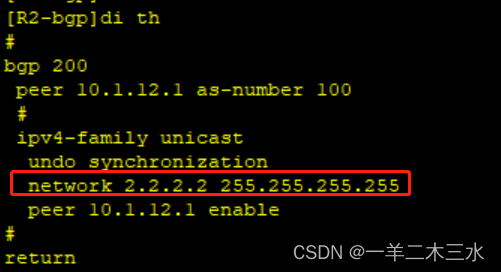

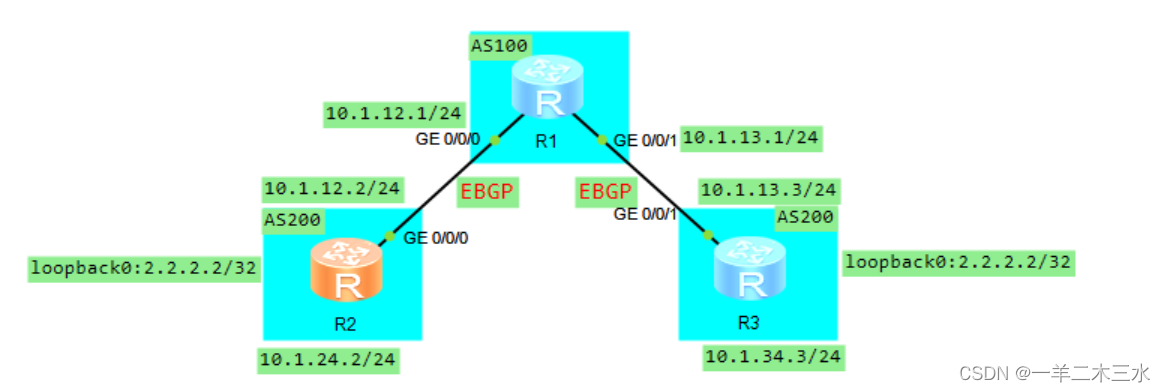

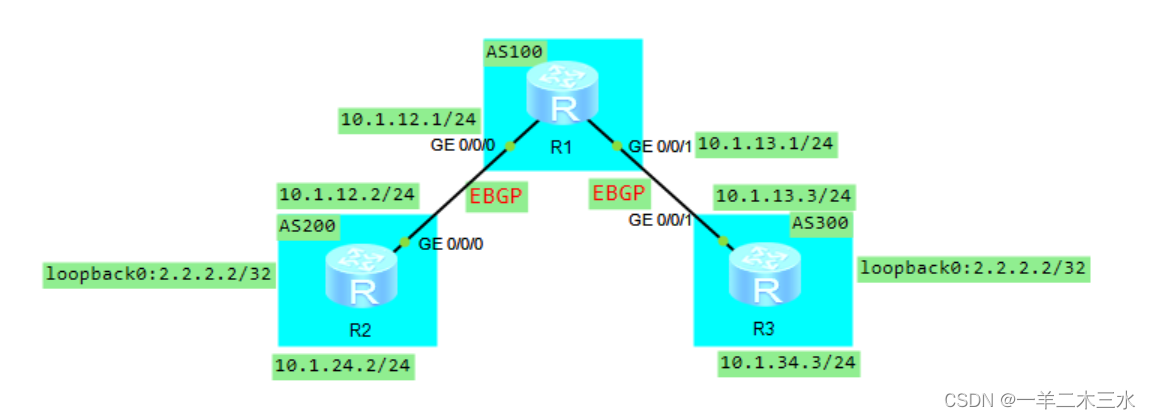

R1在AS100中，R2和R3在AS200中，R2和R3各在BGP network 2.2.2.2的路由
在这里插入图片描述
在这里插入图片描述

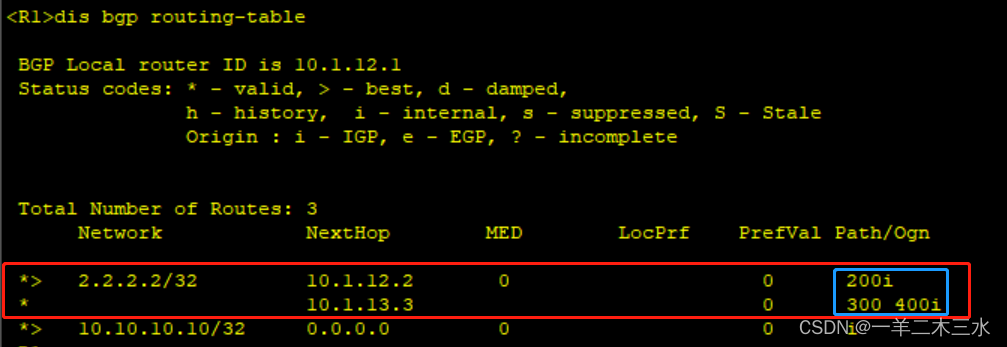

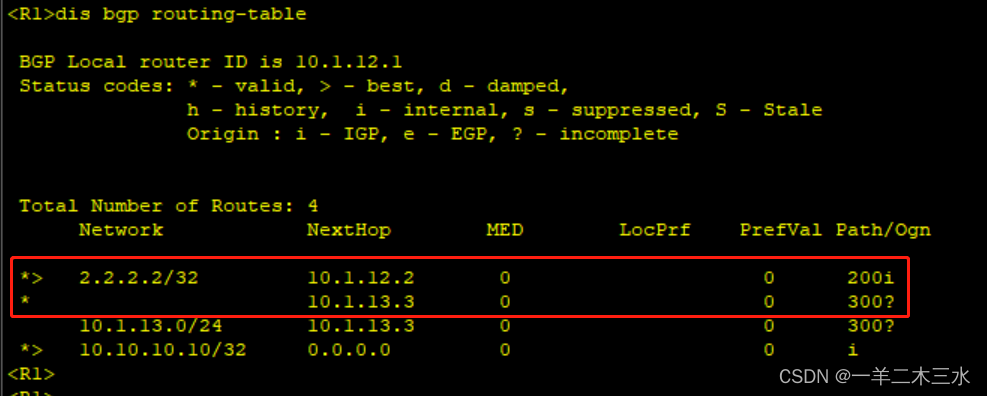

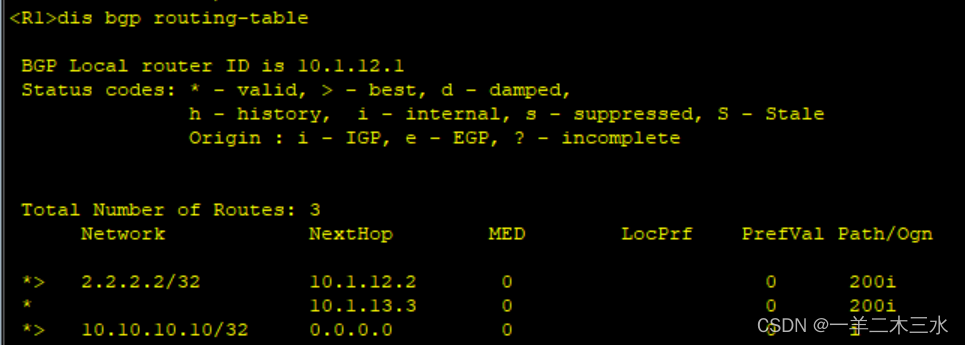

R1的BGP路由表如下，优选着下一跳为10.1.12.2的路由
在这里插入图片描述
根据选路原则，MED越小越优先，通过调整R2的出方向调整的2.2.2.2的路由MED为200。

[R2]
1、创建前缀列表，匹配2.2.2.2/32的路由
ip ip-prefix 1 index 10 permit 2.2.2.2 32
#
2、创建路由策略，设计
route-policy 123 permit node 10
 if-match ip-prefix 1
 apply cost 200
#
3、R2的出方向调用策略
bgp 200
 peer 10.1.12.1 route-policy 123 export

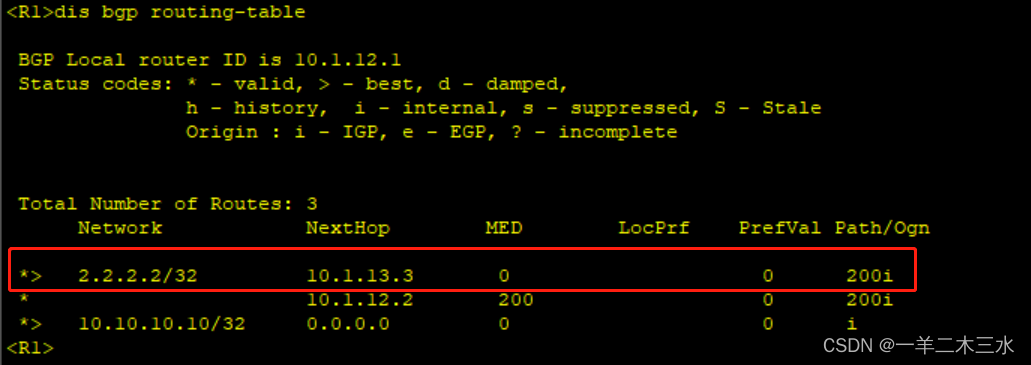

R1的BGP路由表
在这里插入图片描述
根据MED小的优先的原则，R1优选了从R3传递过来的路由。

七、EBGP>IBGP

EBGP的路由优先于IBGP的路由
在这里插入图片描述

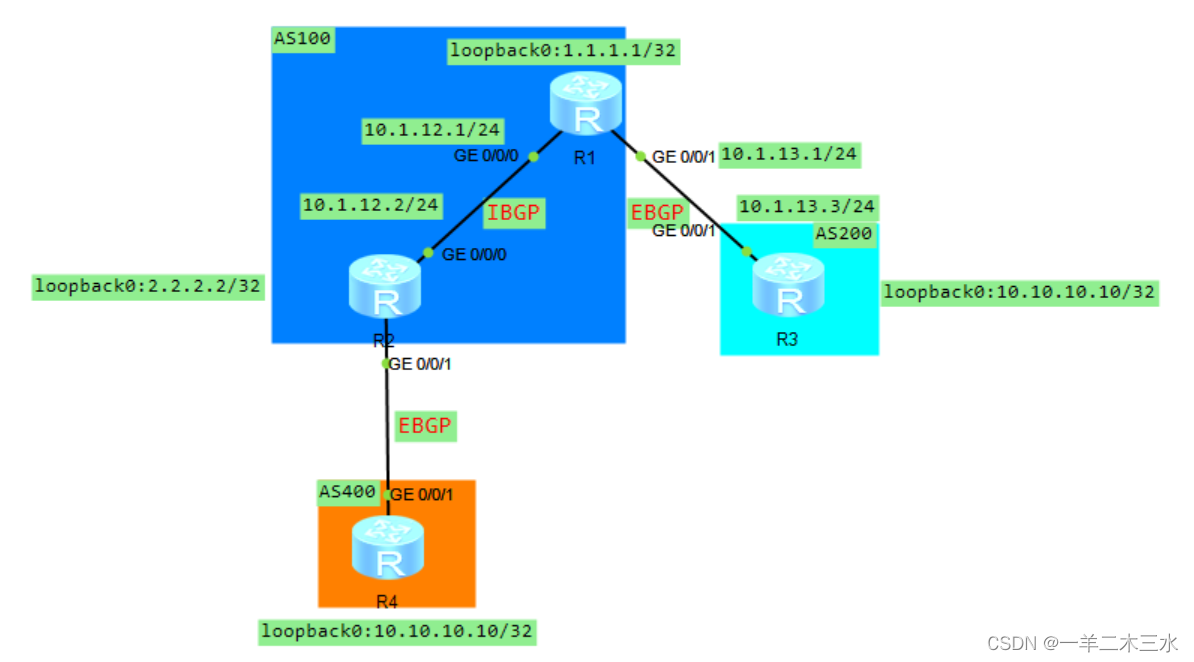

如图，R3和R4上都配置了loopback0:10.10.10.10/32,都通过network的方式宣告出去，R1通过IBGP学到了从R2传递过来的路由，R1通过EBGP学到了从R3传递过来的路由。
R1 BGP配置

bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 peer 10.1.13.3 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  peer 2.2.2.2 enable
  peer 10.1.13.3 enable
#

R2 BGP配置

bgp 100
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 peer 10.1.24.4 as-number 400
 #
 ipv4-family unicast
  undo synchronization
  peer 1.1.1.1 enable
  peer 1.1.1.1 next-hop-local
  peer 10.1.24.4 enable
#

R3 BGP配置

bgp 200
 peer 10.1.13.1 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 10.10.10.10 255.255.255.255
  peer 10.1.13.1 enable
#

R4 BGP配置

bgp 400
 peer 10.1.24.2 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 10.10.10.10 255.255.255.255
  peer 10.1.24.2 enable
#

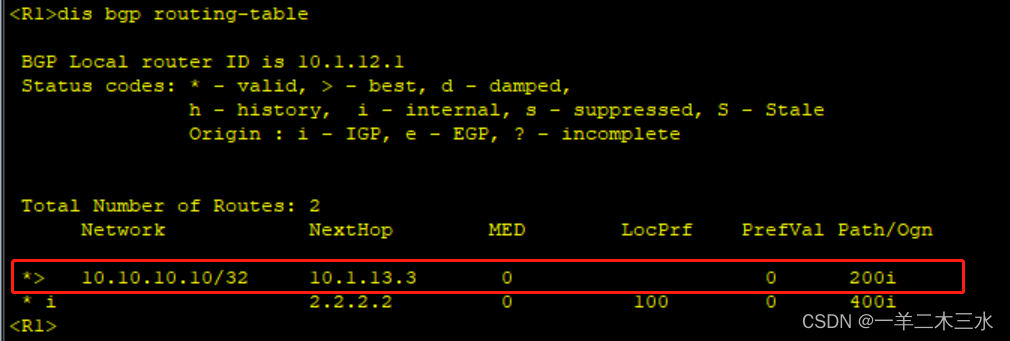

查看R1的BGP路由表可以看到，R1优选了通过EBGP学到的10.10.10.10的路由。
在这里插入图片描述

八、优选到下一跳IGP Metric较小的路由

BGP的路由下一跳地址是通过IGP协议学习到的，根据路由表，计算到下一跳的度量值，越小的越优先。
在这里插入图片描述

R1上network 10.10.10.10的路由

R4路由表中目前优选下一跳2.2.2.2传递过来的路由，也就是R2传递过来的。
在这里插入图片描述
目前，R4到R2和R3的IGP下一跳cost值为10。通过调大到R2的cost值为20，根据优选到下一跳IGP Metric较小的路由，让R4优选从R3传递过来的路由。
在这里插入图片描述

R4上修改cost值
interface GigabitEthernet0/0/2
 isis cost 20 level-2
#

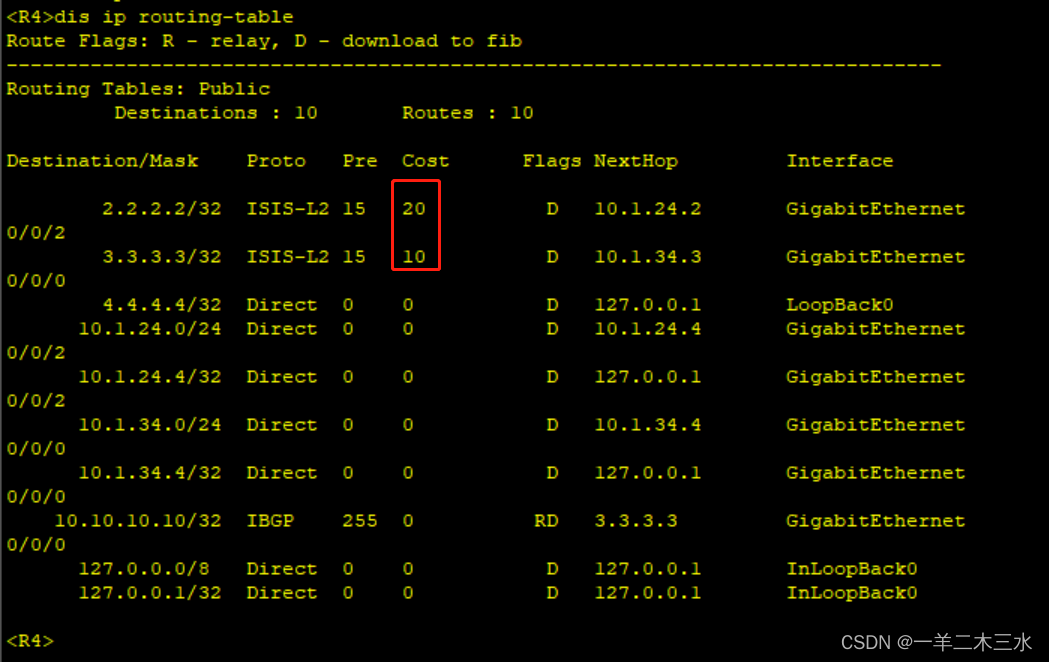

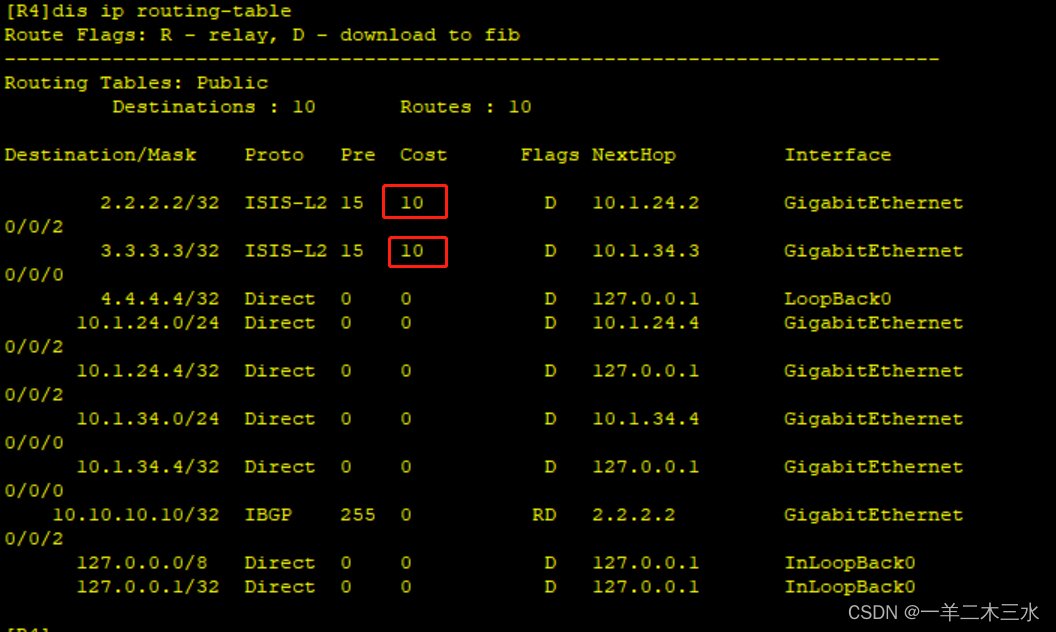

R4的IP路由表。R4到2.2.2.2 cost值为20 R4到3.3.3.3 cost值为10
在这里插入图片描述

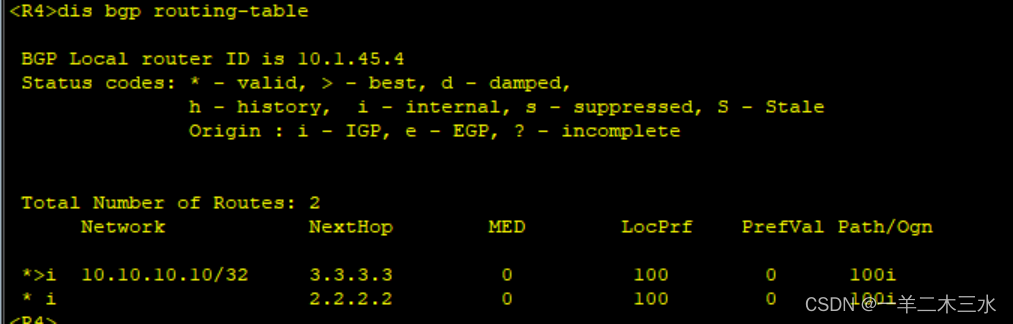

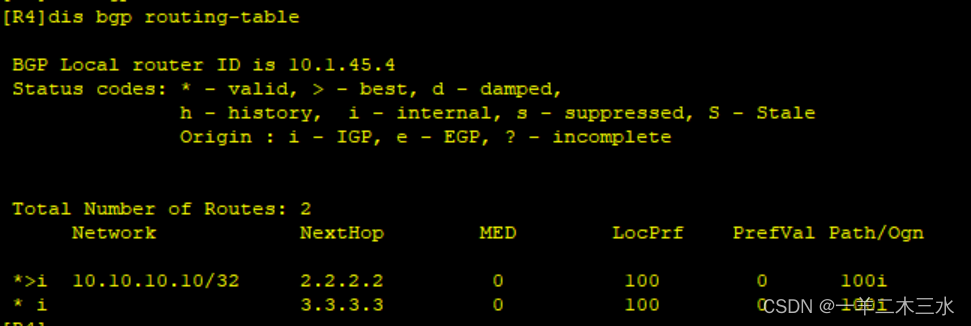

R4的BPG路由表。调整R4到2.2.2.2的cost值为20后，R4到3.3.3.3的cost值依旧是10，根据优选到下一跳IGP Metric较小的路由原则，R4现在优选从3.3.3.3传递过来的路由了。
在这里插入图片描述

九、负载均衡

前8条原则都相同时，可以配置负载分担。
在这里插入图片描述
R1从R2和R3分别都收到2.2.2.2/32的路由，目前优选从R2传递过来的路由。
在这里插入图片描述

R1上配置路由负载分担
[R1]
bgp 100
maximum load-balancing 2

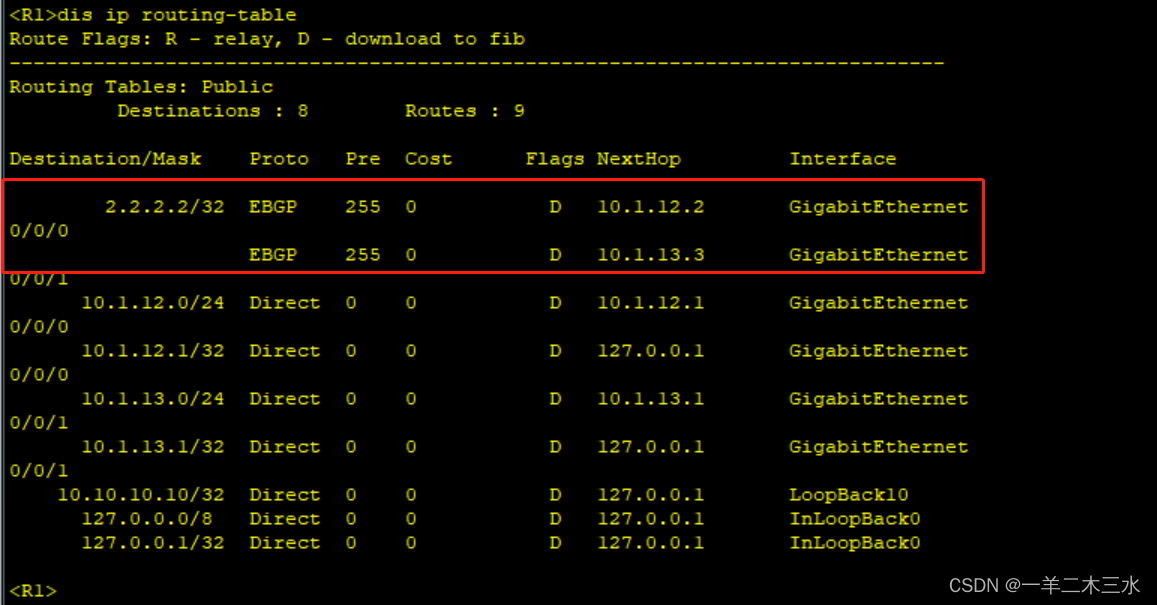

R1的全局路由表中2.2.2.2的路由有2个下一跳。实现了负载分担
在这里插入图片描述

十、优选Cluster_List最短的路由

Cluster_List：路由经过的反射器列表。路由每经过一台RR，就会将RR的Cluster id（默认为Router-ID，可以手动修改）记录在Cluster_List中。只在AS内传递。

Cluster_ID防环：当RR接收到一条更新路由时，RR会检查Cluster_List。如果Cluster_List中已经有本地Cluster_ID，丢弃该路由；如果没有本地Cluster_ID，将其加入Cluster_List，然后反射该更新路由。

在这里插入图片描述

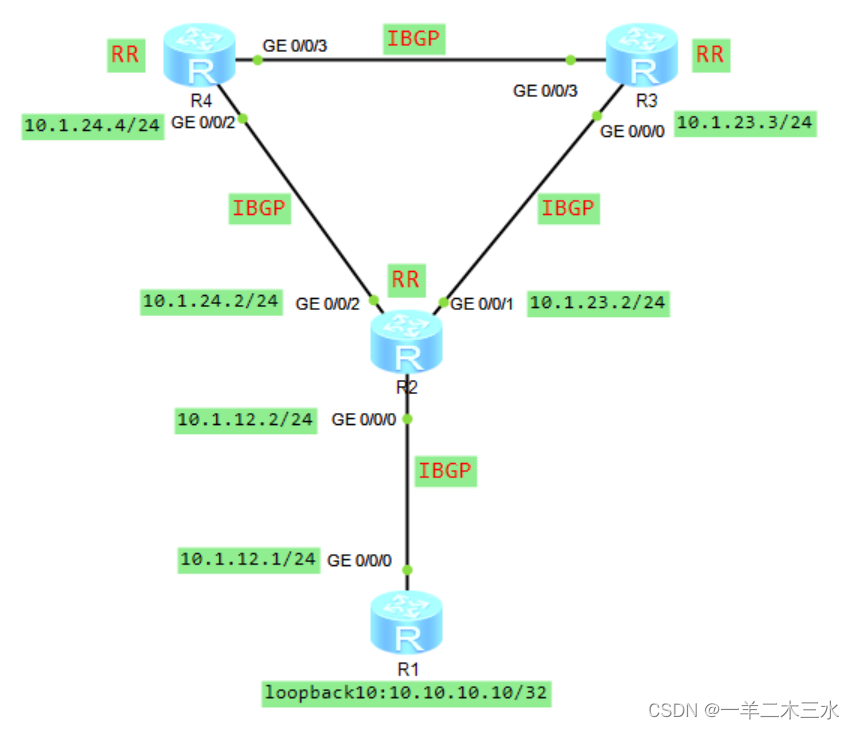

R2、R3和R4都是RR路由器。R1-R4都是在AS100内。R1上将10.10.10.10的路由network到BGP中。

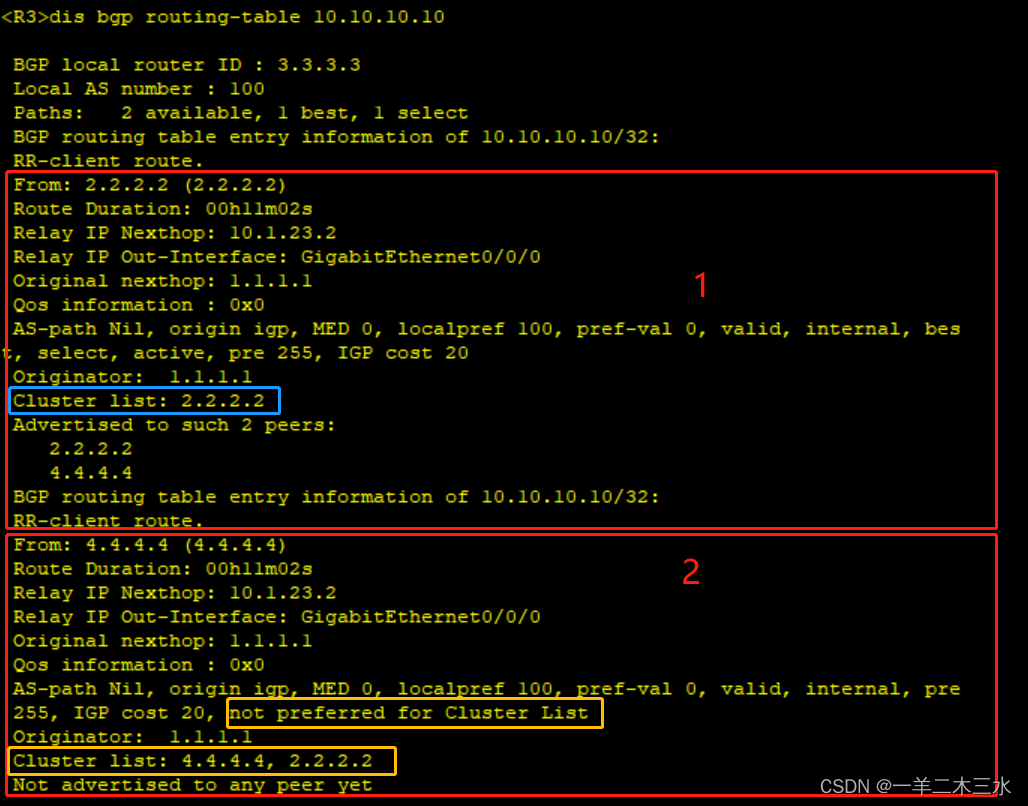

R3上关于10.10.10.10的路由的详细信息
在这里插入图片描述
R3上的10.10.10.10的路由从R2和R4上都学到了。从R4学到的10.10.10.10，因为Cluster list的原因没有优选。从R2学到的10.10.10.10的Cluster list更短，所以R4优选R2传递过来的10.10.10.10的路由。

十一、优选Router_ID最小的路由

在这里插入图片描述
将2.2.2.2的路由分别在R2和R3上的BGP中network.
R1的BGP路由表
在这里插入图片描述
R1优选了R2传递过来的2.2.2.2/32的路由。这是根据哪个原则选出来的呢？我们继续看。
在这里插入图片描述

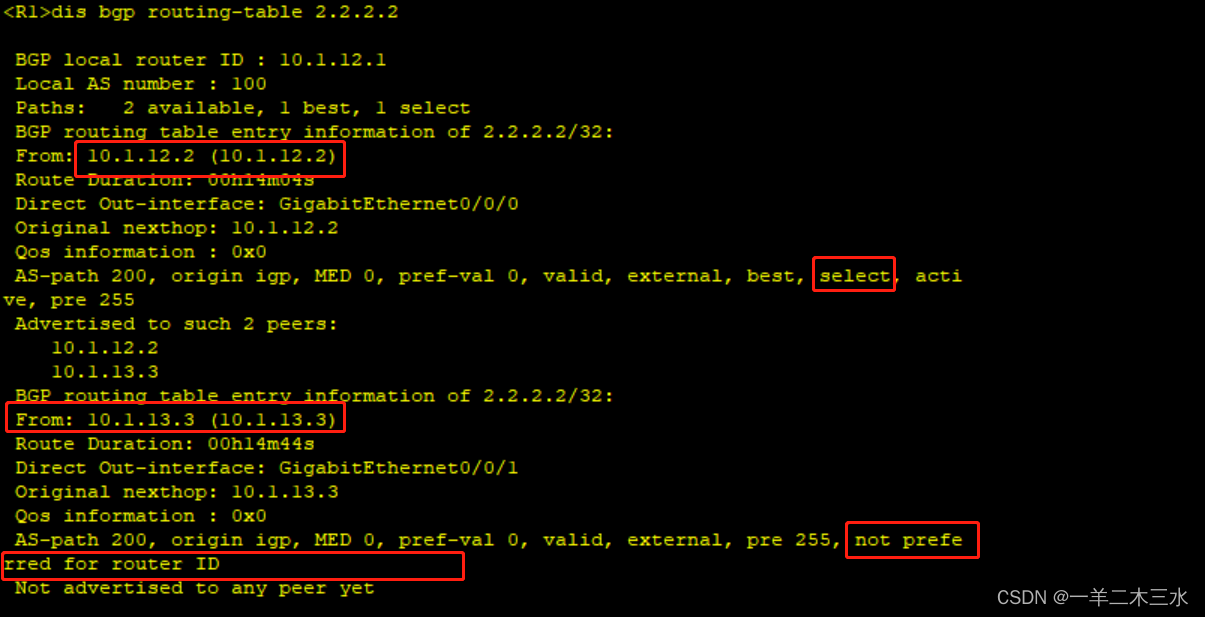

查看BGP路由2.2.2.2的详细信息。R1选择了从10.1.12.2（R2）传递过来的2.2.2.2的路由，从10.1.13.1（R3）因为router id原因没有优选。所以，优选router id 小的

十二、优选peer ip地址小的路由

在这里插入图片描述

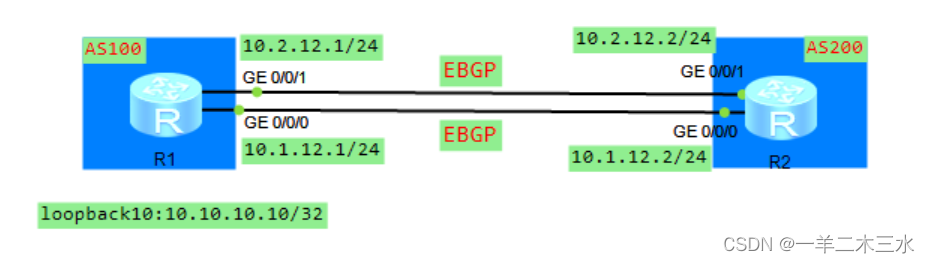

R1和R2之间通过互联地址建立2个EBGP邻居，R1上将10.10.10.10宣告到BGP中

R2的BGP路由表
在这里插入图片描述

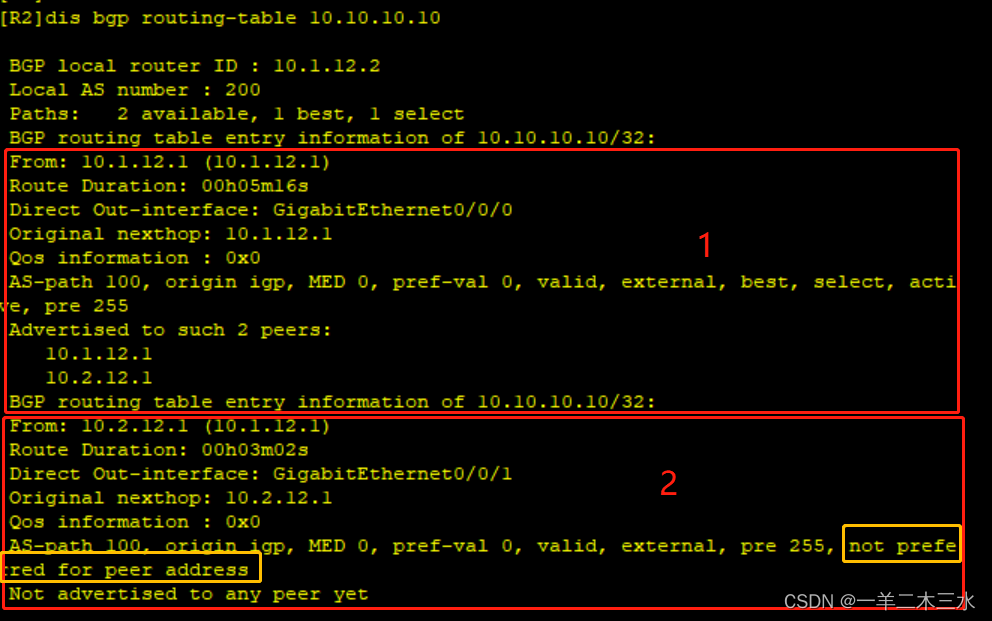

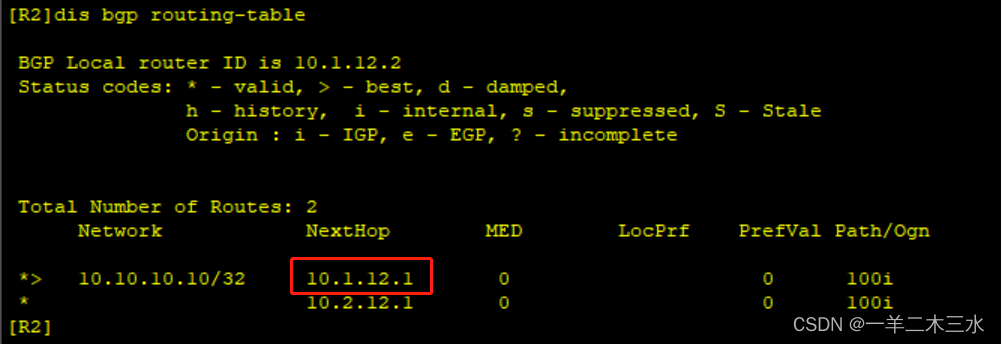

R2上BGP路由10.10.10.10的详细信息
在这里插入图片描述
因为peer地址的原因没有优选下一跳为10.2.12.1传递过来的路由。优选了从10.1.12.1传递过来的路由。所以，优选peer ip地址小的路由

附件：实验拓扑（百度网盘）

链接：https://pan.baidu.com/s/1F-c48EruIxSzWZYXPE9lhQ
提取码：1yog

如有错误，欢迎指正，谢谢！
