华为数通笔记-BGP路由选路实验

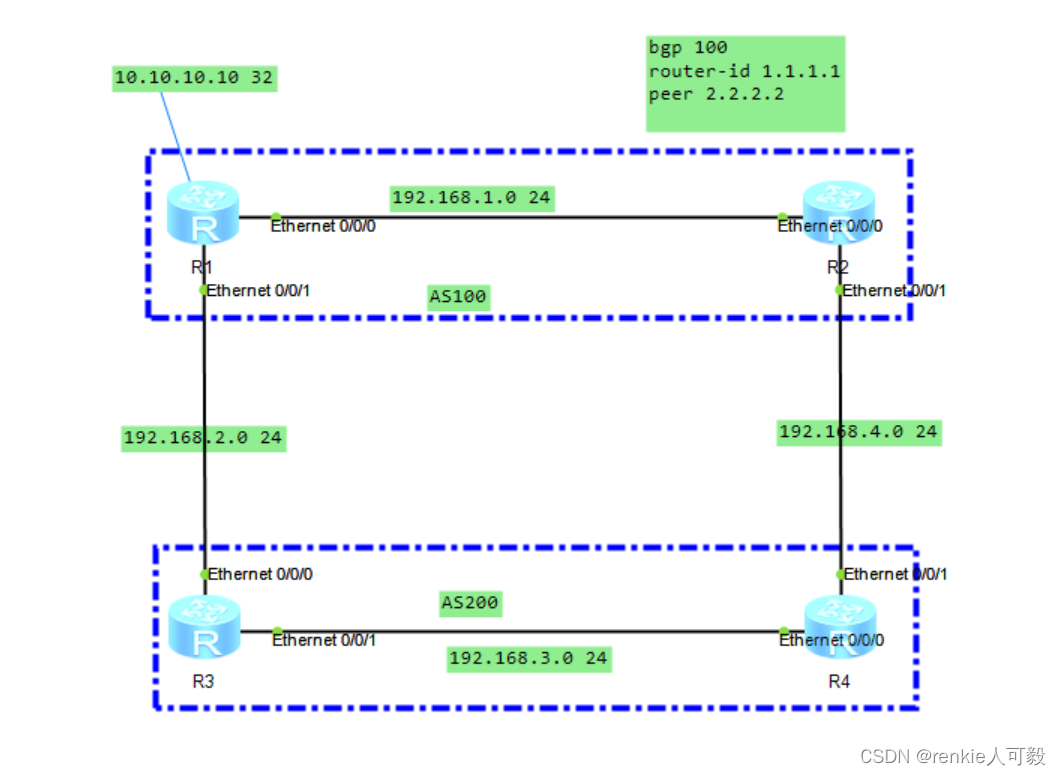

实验拓扑

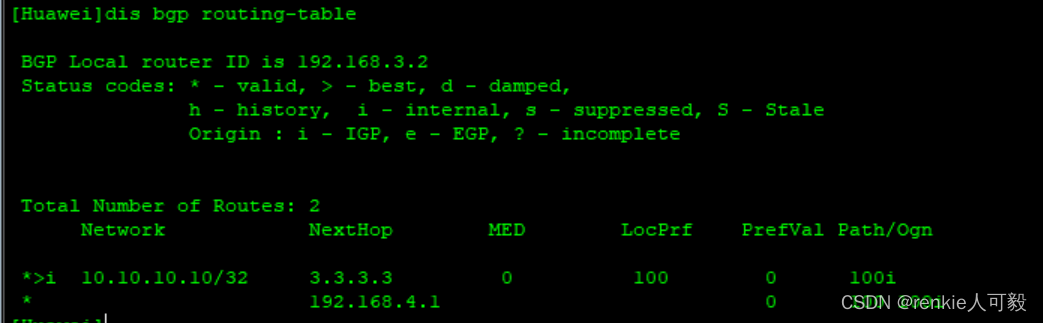

查看R4的bgp路由表，发现到达10.10.10.10网段有两条路径，优选了下一跳为R2的路径。（R3上配置了next-hop-local,使其向R4通告路由的下一跳为自身ip地址。）

1.优选Preferred-Value属性值最大的路由。

通过在R4上修改R3通告路由的Preferred-value值，使其Preferred-value值大于R2通告的路由的Preferred-value值，从而使得R4去往10.10.10.10优选下一跳为R3的路径。

bgp 200
  peer 3.3.3.3 preferred-value 100

表示对邻居3.3.3.3发来的BGP路由，都将其Preferred-value值改为100

 由以上结果可知，R4优选Preferred-value值更大的下一跳为3.3.3.3（R3）的路由

 2.优选Local_Preference属性值最大的路由。

在R4上对R3发过来的路由进行local-Preference值进行修改，使其大于从R2接收的路由

ip ip ip-prefix ww index 10 permit 10.10.10.10 32
route-policy loc permit node 10
if-match ip-prefix ww
 apply local-preference 200
bgp 200
 peer 3.3.3.3 route-policy loc import

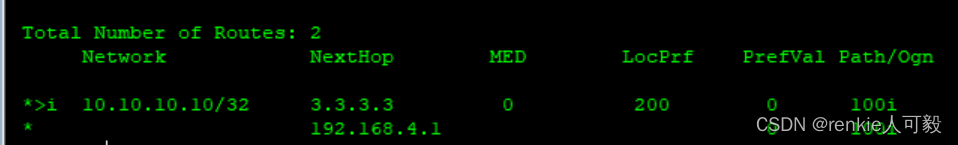

由以下结果可知R4优选local-Preference值更大的下一跳为3.3.3.3（R3）的路由





3.本地始发的BGP路由优于从其他对等体学习到的路由，本地始发的路由优先级：优选手动聚合>自动聚合>network>import>从对等体学到的。

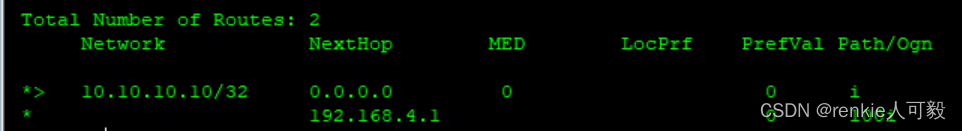

在R4上network 10.10.10.10进BGP，可见最后R4优选本地产生到10.10.10.10的路由，而不是从对等体学来的，从而验证本地始发的BGP路由优于从其他对等体学习到的路由。

 在R4上创建10.10.1.1 /24、10.10.2.1/24的静态路由，并引入进BGP，在进行手动聚合

ip route-static 10.10.2.0 255.255.255.0 NULL0
ip route-static 10.10.1.0 255.255.255.0 NULL0
bgp 200
import-route static
summary automatic

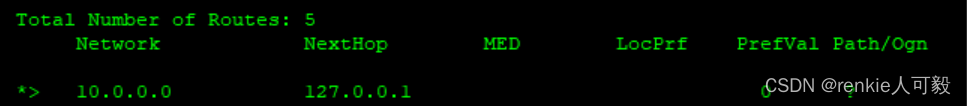

自动聚合后，按照自然网段聚合出10.0.0.0/8的网络。

 在R4上手动聚合后，判断BGP路由优选手动聚合还是自动聚合。

bgp 200
aggregate 10.0.0.0 255.0.0.0 detail-suppressed

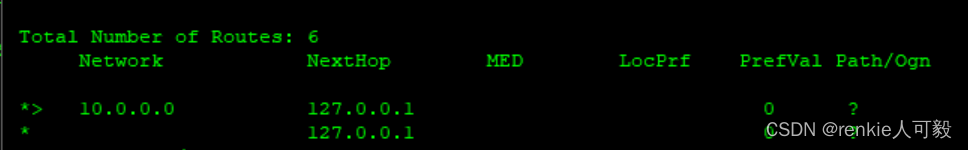

此时根据BGP路由表不能判断，优选的是自动还是手动聚合。

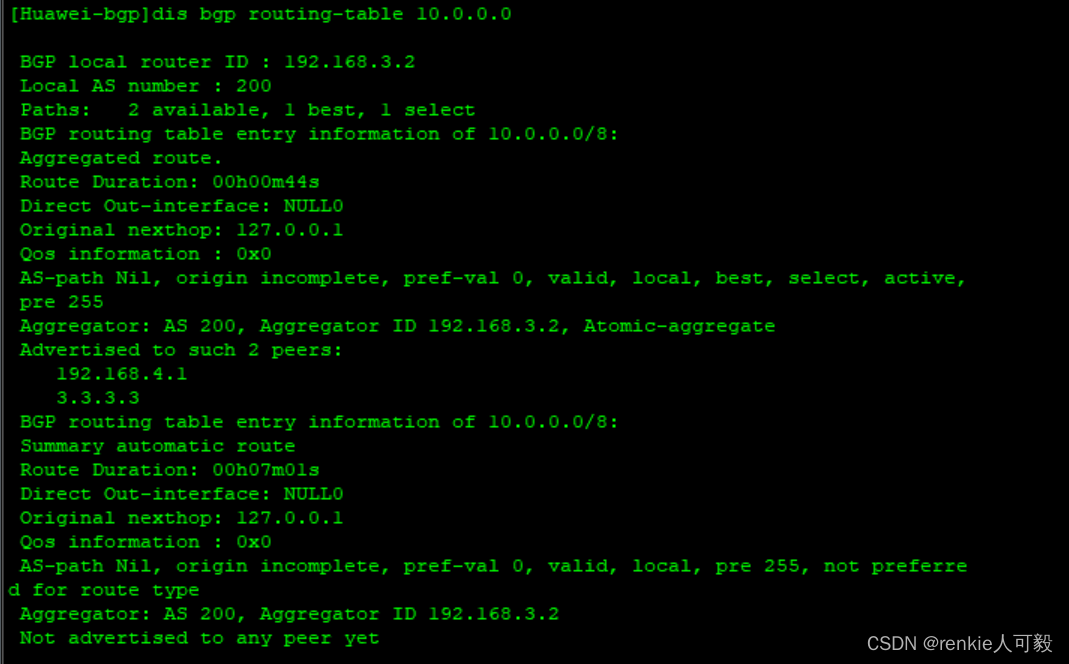

 此时可通过dis bgp routing-table 10.0.0.0,查看详细信息，发现有包含发起聚合路由的AS号及生成聚合路由的BGP通告者的RouterID ( 又称为Aggregator ID)。故可以判断此条路由是手动聚合的，故手动聚合优于自动聚合。

  4.优选AS_Path属性值最短的路由。

在R4上通过路由策略将R2发过来的路由的as-path改长。注意不建议添加200，也不建议添加其他AS号,避免AS PATH防环机制对路由传递产生后续影响

ip ip-prefix ww index 10 permit 10.10.10.10 32
route-policy as-path permit node 10
 if-match ip-prefix as-path
 apply as-path 100 additive
bgp 200
 peer 192.168.4.1 route-policy as-path import

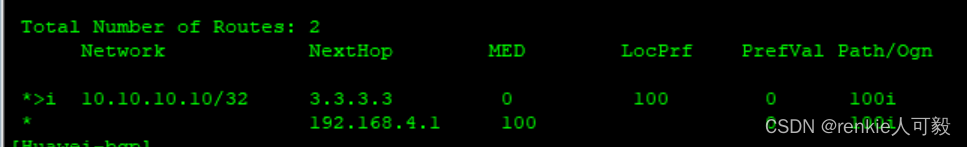

可知R2传过来的路由as-path长度被改为了100 100，优选as-path短的，下一跳为R3的路由。

5.优选Origin属性最优的路由。Origin属性值按优先级从高到低的排列是：IGP、EGP及Incomplete。

可通过路由策略修改路由的起源属性，例如在R4上将来自R2路由的起源属性修改为e，看看会对路由优选的结果有什么影响。

ip ip-prefix ww index 10 permit 10.10.10.10 32
route-policy org permit node 10
 if-match ip-prefix as-path
 apply origin egp 100
bgp 200
 peer 192.168.4.1 route-policy org import

由一下结果可知，来自R2路由的起源属性被修改为了e,路由优选起源属性为i的路由。

  6.优选MED属性值最小的路由

在R4通过路由策略，将来自R2的med调大。

ip ip-prefix ww index 10 permit 10.10.10.10 32
route-policy med permit node 10
 if-match ip-prefix med
 apply cost 100
bgp 200
 peer 192.168.4.1 route-policy med import

由以下可知，R4上来自R2的路由的med值被修改为了100，优选med值小的。

 7.优选从EBGP对等体学来的路由（EBGP路由优先级高于IBGP路由）。

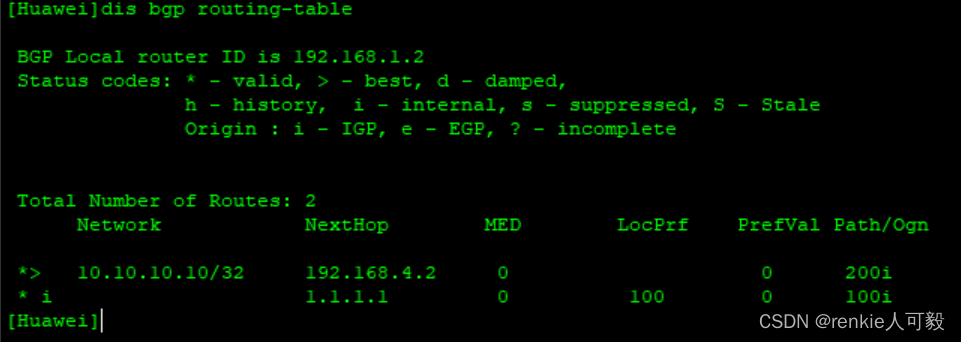

查看R2的bgp路由表：

 在R4上面network进10.10.10.10/32，由上图可知，R2收到的R1发过来的路由as-path长度为0，为了不影响实验结果，在R2上将R1通告的路由as-path长度增加。

route-policy as-path permit node 10
 if-match ip-prefix ww
 apply as-path 100 additive
bgp 100
  peer 1.1.1.1 route-policy as-path import

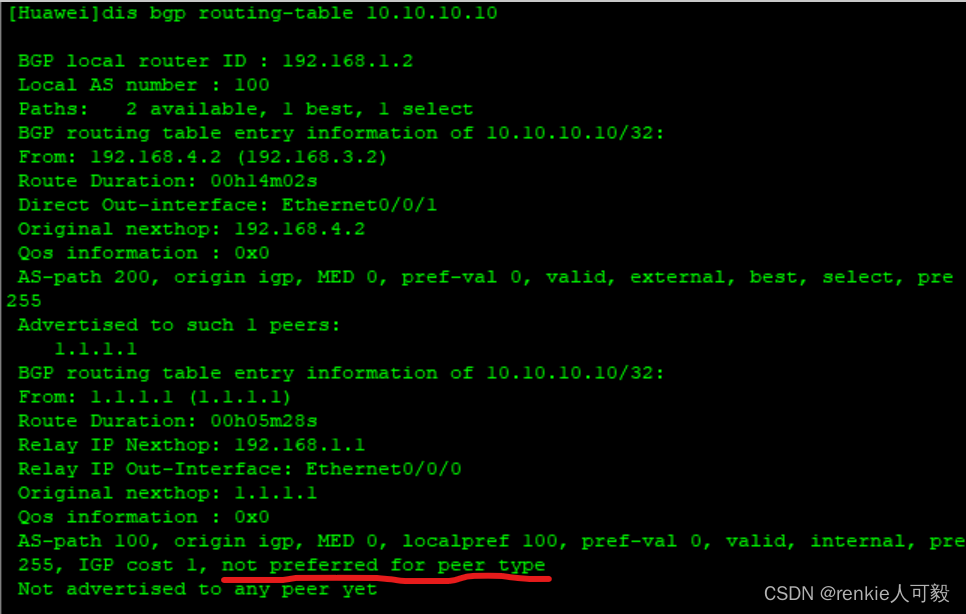

由下图可知，R2优选了，EBGP路由。



 可以看到落选的原因是:not preferred for peer type

8.优选到Next_Hop的IGP度量值最小的路由。

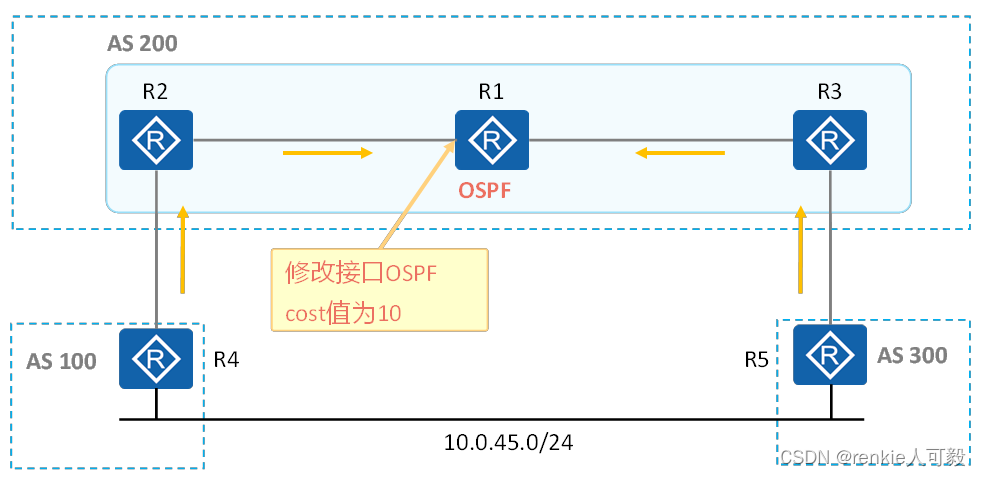

 R1去往10.0.45.0网段有两条路径，下一跳分别为R2和R3的自身ip地址，修改ospf cost为10，根据优选到IGP下一跳度量值最小的路由。故优选下一跳为R3的路由。

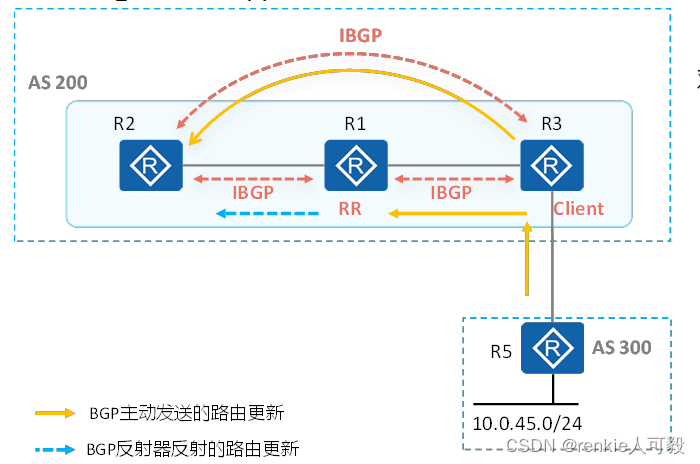

 9.优选Cluster_List最短的路由

R2将收到R3通告的10.0.45.0/24路由和R1反射过来的路由，根据前八条选路规则，无法选出最优路径，则优选cluster-List最短的，由于R3直接通告路由给R2，cluster—List长度为0，小于R1反射的路由，故优选R3通告的路由。

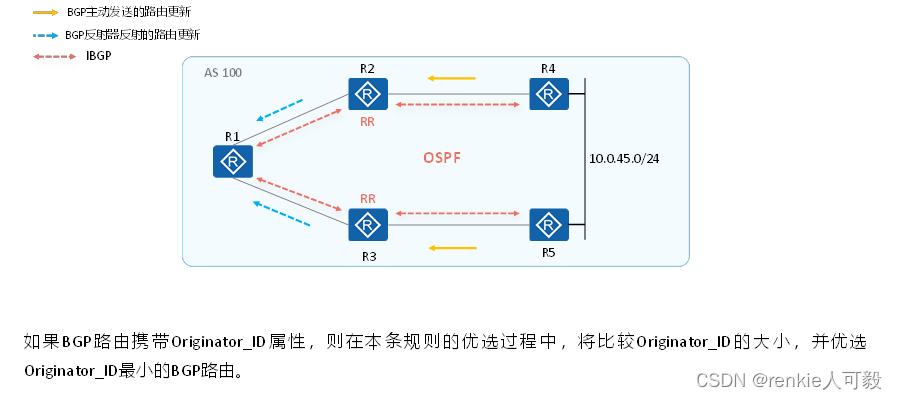

10.优选Router ID（Orginator_ID）最小的设备通告的路由。

前九条规则相同的情况下，R1优选router id最小的设备通告的路由，即R2 。

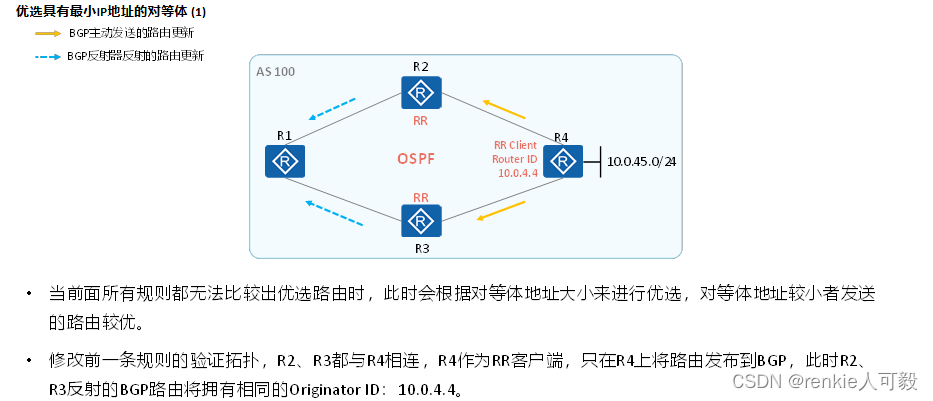

  11.优选具有最小IP地址的对等体通告的路由。

 R1优选R2通告的路由，因为它想对与R1来说，对等体地址比10.0.3.3小。
