视频会议抓包报文分析（H.323/SIP）

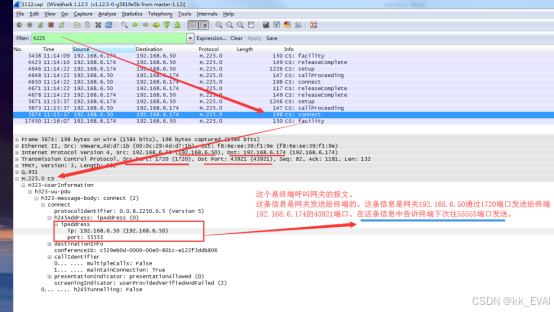

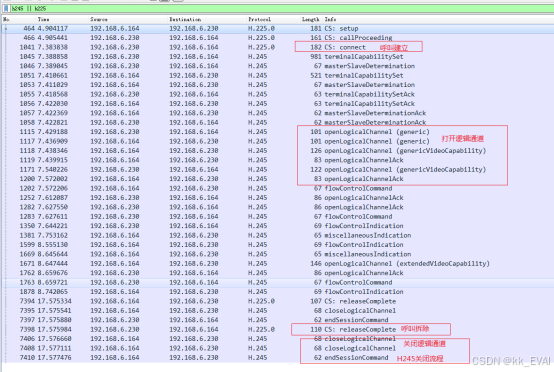

1、终端呼叫网关

1.1报文说明

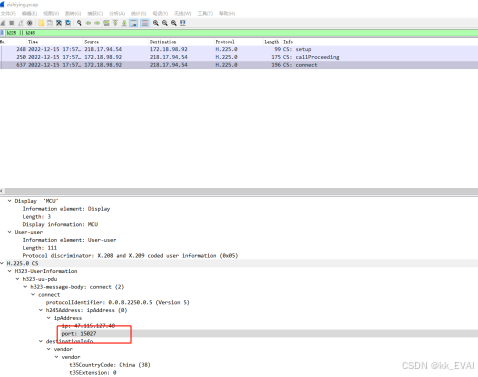

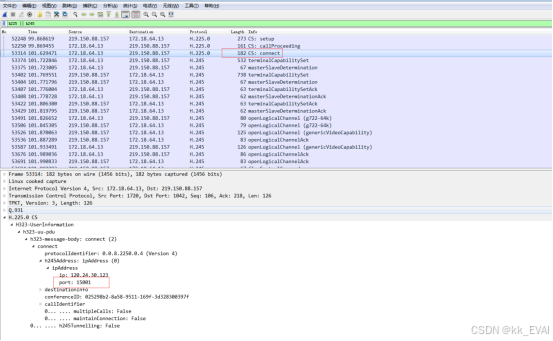

1.2 通过H225确定端口后则后续H245采用此端口

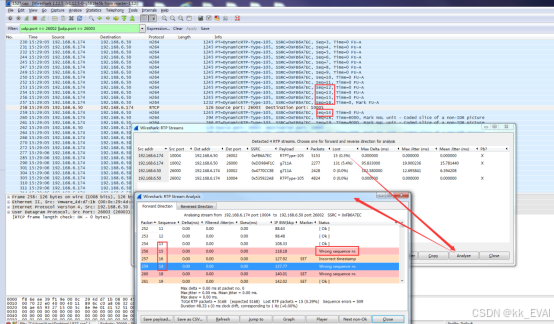

2、查看丢包重传

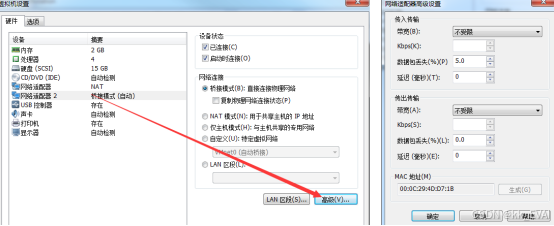

2.1 设置的网络丢包为5%，如下图所示：

解析报文

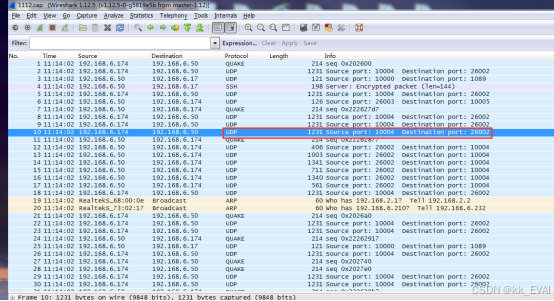

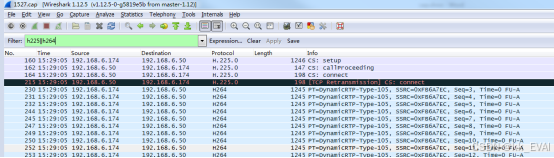

抓包后如下图：

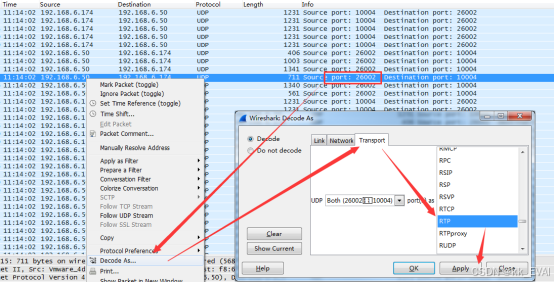

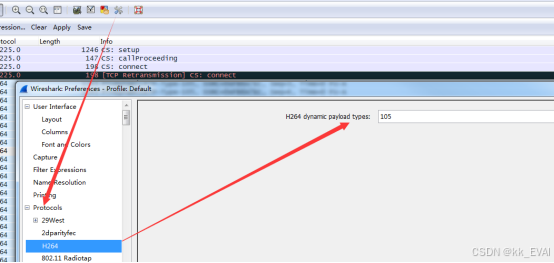

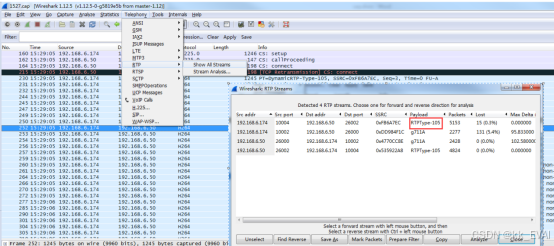

根据RTP协议解析

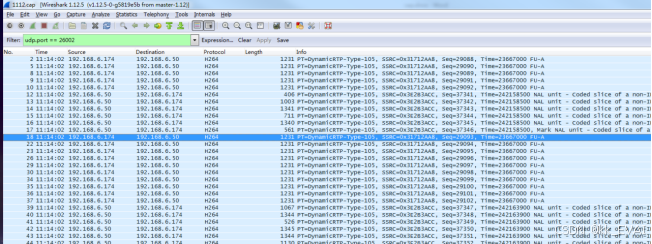

解析后效果

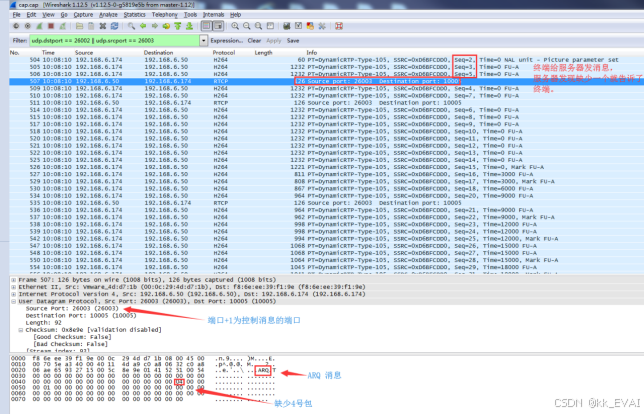

3、查看丢包重传

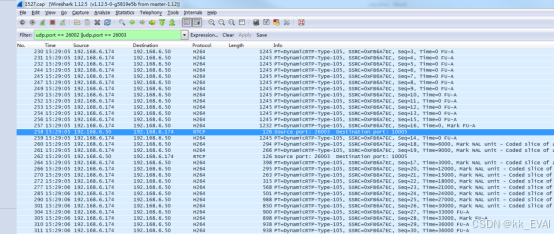

4、过滤出RTP协议的数据

协议过滤

表达式过滤

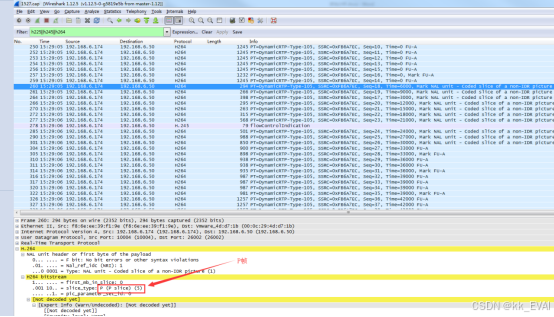

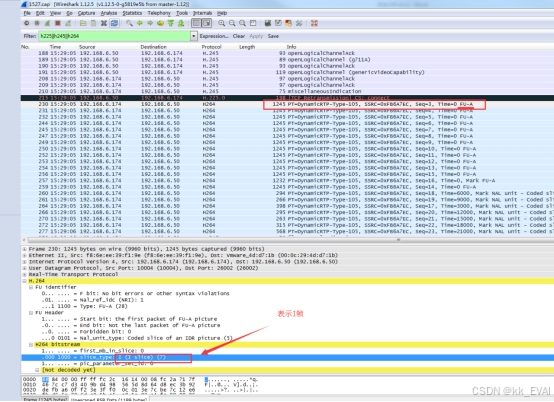

5、I帧P帧

6、Sip,h323协议呼叫信令过程

H323呼叫

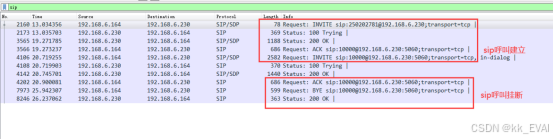

Sip呼叫：

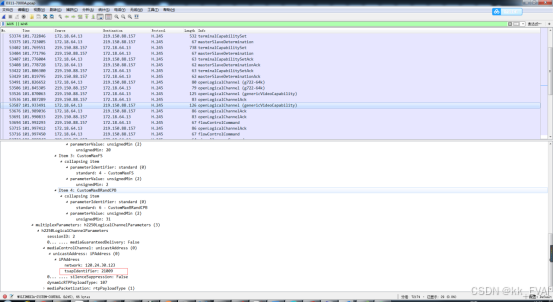

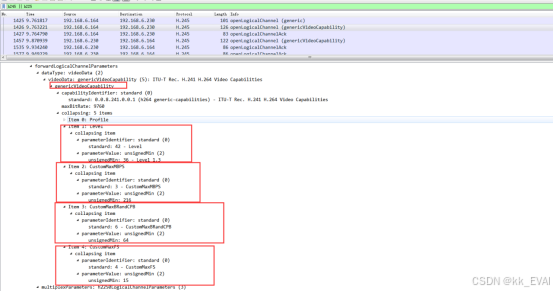

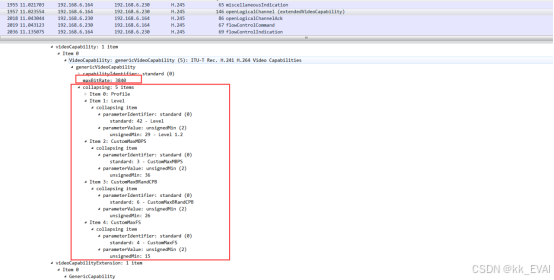

7、H245 OLC分析

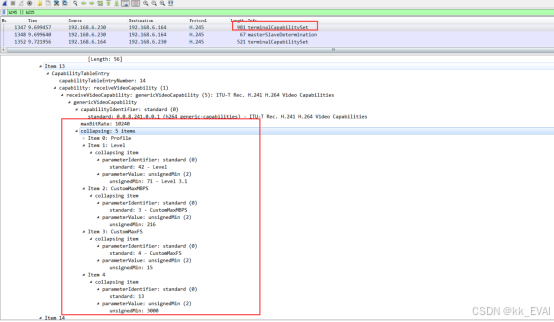

7.1终端发送

视频：
码流：9760/8 约1M的码率
分辨率： CustomMaxFS_H264 x 256x16x16 =15x 256x16x16 =983040 约1280*720的分辨率
帧率 ：帧率 = 一秒处理的宏块数 / 一帧包含的宏块数
MinFrameRate = CustomMaxMBPS x 500 / (CustomMaxFS x 256)=28FPS

辅流：
计算方式与上述视频计算方式一致

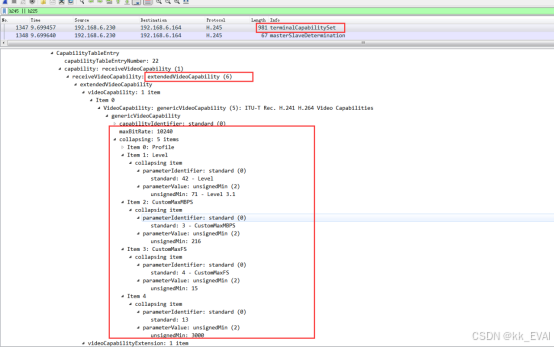

7.2终端接收

视频：

辅流：

8、解析抓包过程：（终端实际接收mcu的媒体能力）

8.1根据h245 || h245查询connect端口

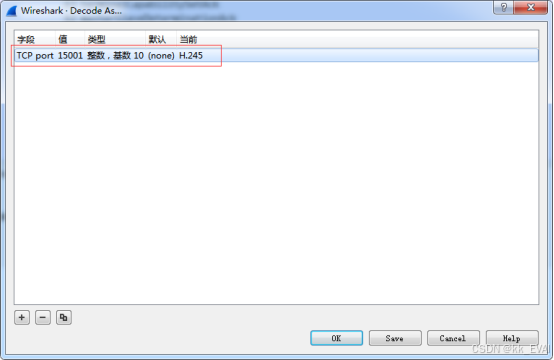

8.2 Wireshark 分析 -->> 统计 -->>解码为h245的格式

8.3 找到终端的接收能力，查到媒体与网关的通信端口 21009

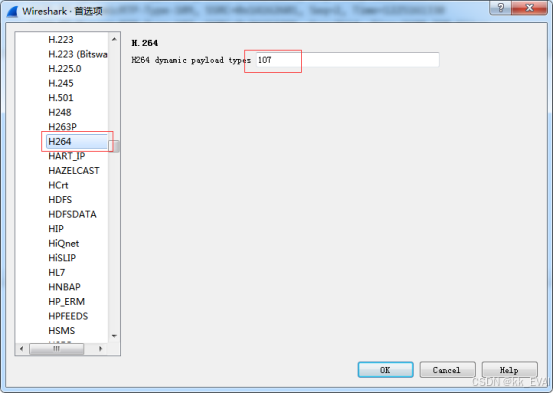

8.4 然后将wireshark 编辑->>首选项 ->> protoctal ->>h264 写入107

8.5 将第三步的媒体通信端口-1， 进行udp.port==21008 进行查找

网关方向出发的

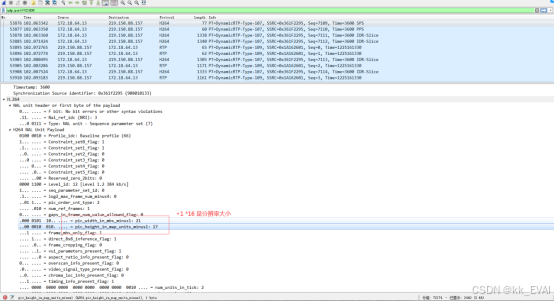

宽高各自+1 *16 即是终端解码的分辨率大小

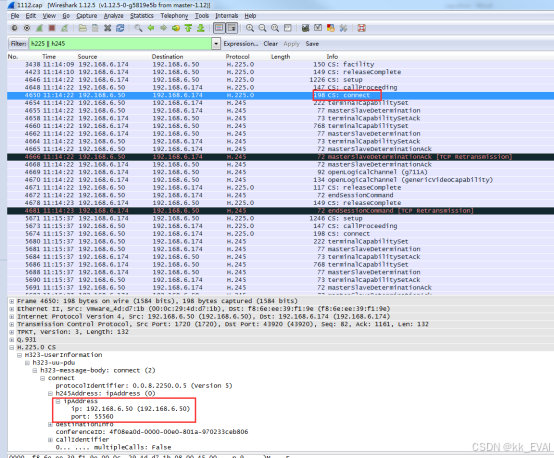

备注：如何从h225 connect信令中解析出h245协议媒体信令？

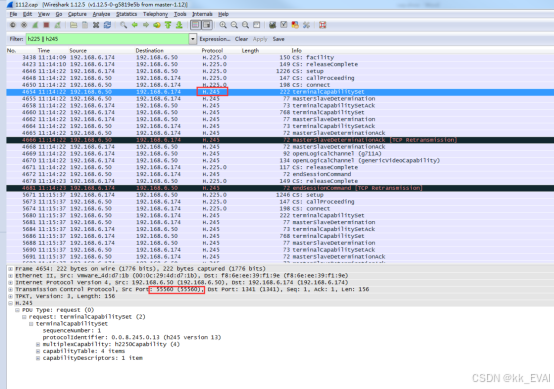

从connect信息中找到323网关的地址端口，解码为h245
