SW带边线上色只显示边线不显示实体

最新推荐文章于 2025-04-25 16:56:04 发布

磁滞涡流

最新推荐文章于 2025-04-25 16:56:04 发布

阅读量5.3k

点赞数 5

分类专栏： solidworks 文章标签：经验分享

本文链接：https://blog.csdn.net/qq_37886397/article/details/130418997

版权

solidworks 专栏收录该内容

1 篇文章

订阅专栏

文章主要介绍了两个解决电脑显示异常的方法：一是通过系统选项关闭为薄壁零件优化的功能，二是考虑重装之前的显卡驱动，后者可能是更根本的解决方案，但需要更多操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

症状

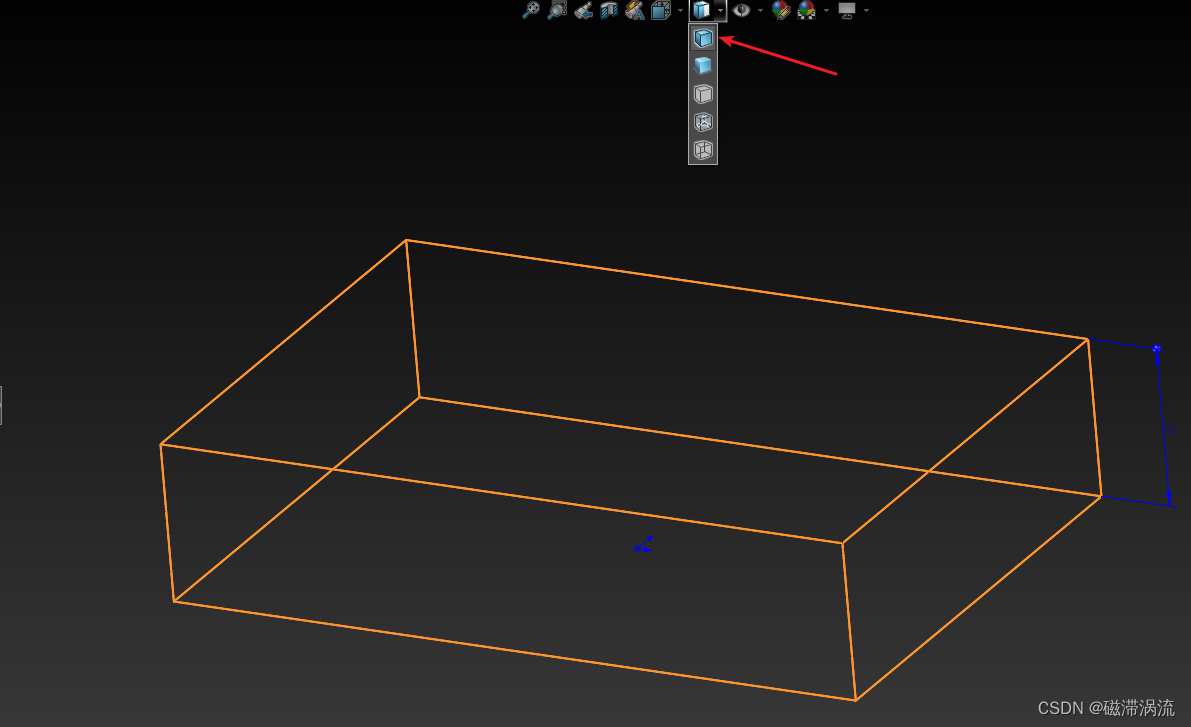

带边线上色显示不正常，其它模式正常

解决

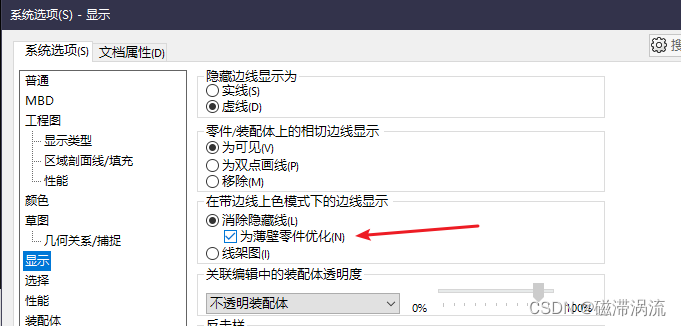

方法一：系统选项-显示-为薄壁零件优化，取消勾选（治标）
方法二：重装上一版本的显卡驱动（应该是治本的，但是懒，没试）
在这里插入图片描述
