1、插件下载:
QTools for AutoCAD** 下载(APPLOAD命令加载,DM命令打开)
支持各种类型断面图批量反推偏距高程及实地坐标!(可转换纬地、鸿业、道测、南方cass、海地、eicad等断面格式数据)
断面图上随意画的多段线都可以提取(可随意造量、插件还原的实地高程点与断面图逻辑一致)!pdf转换的断面图也可以提取!

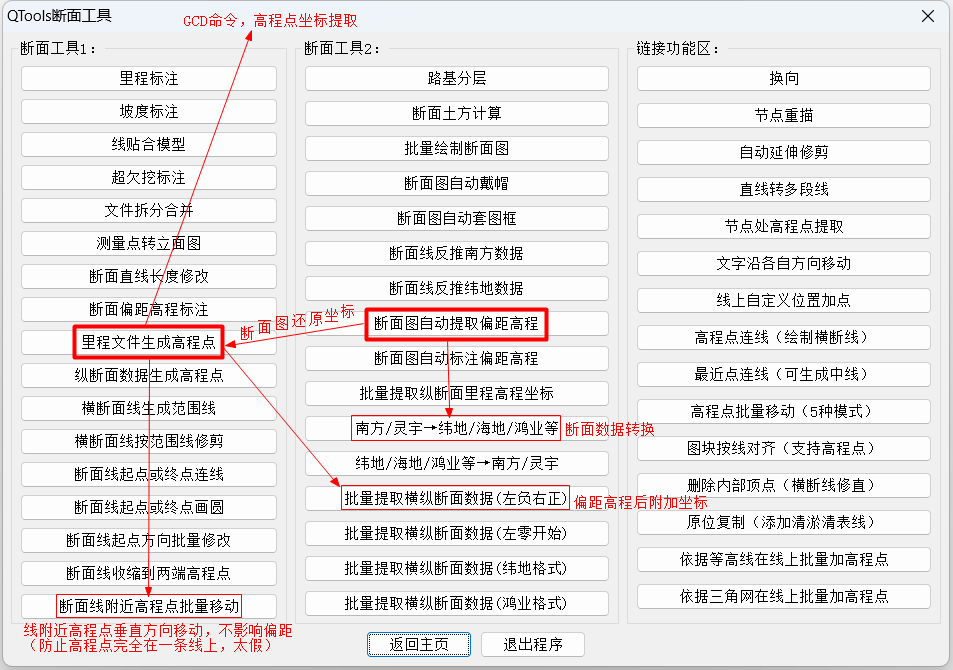

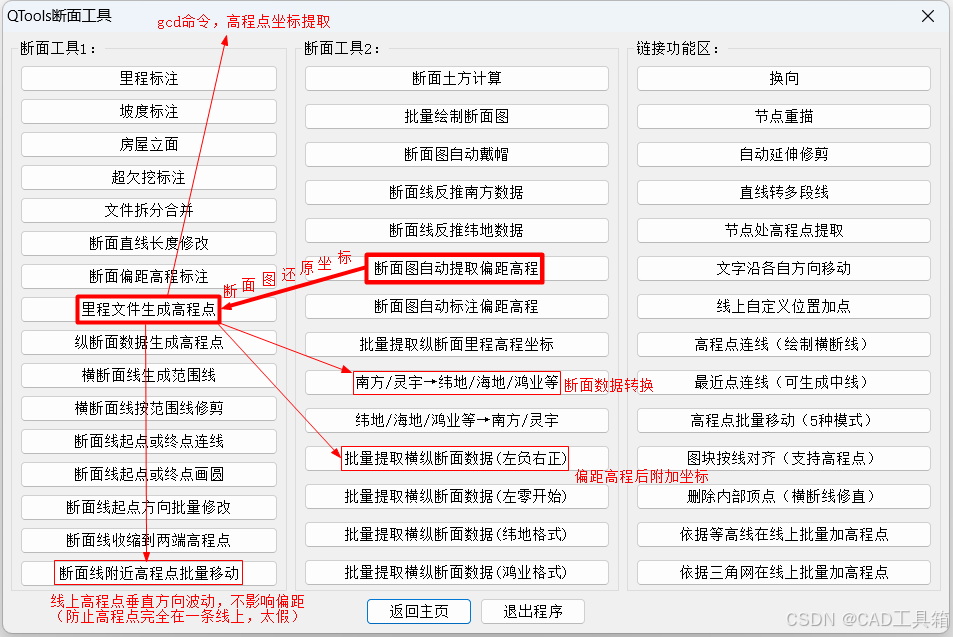

2、操作流程:

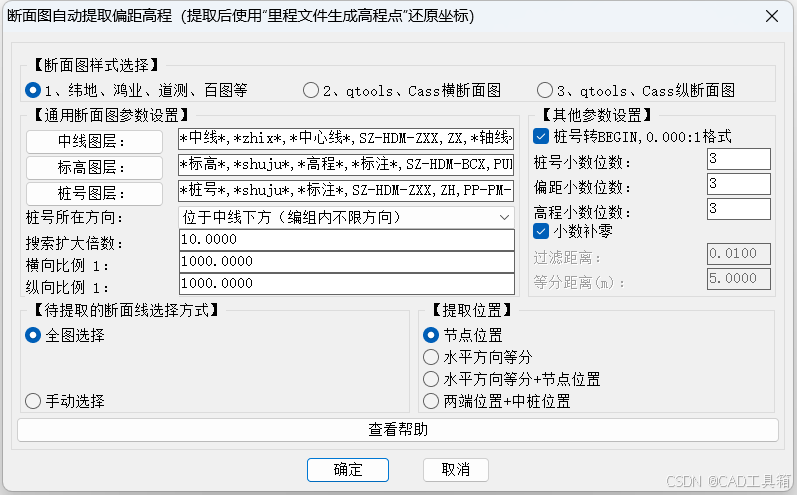

1)断面图自动提取偏距高程

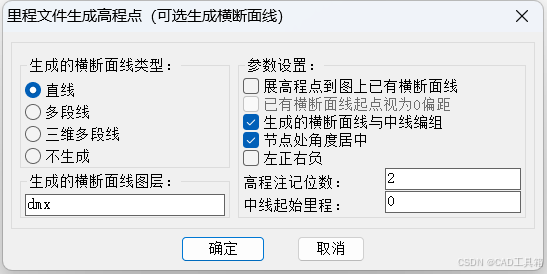

2)里程文件生成高程点

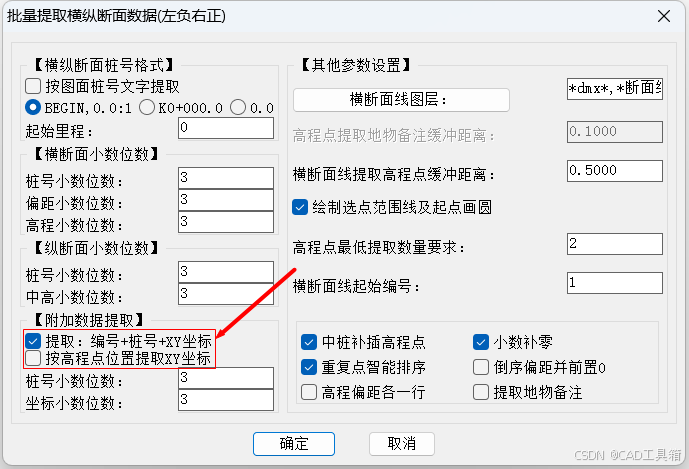

3)批量提取横纵断面数据(左负右正)
有序提取:dm命令→左负右正或左零开始(勾选提取坐标)
无序提取:gcd命令→高程点坐标提取

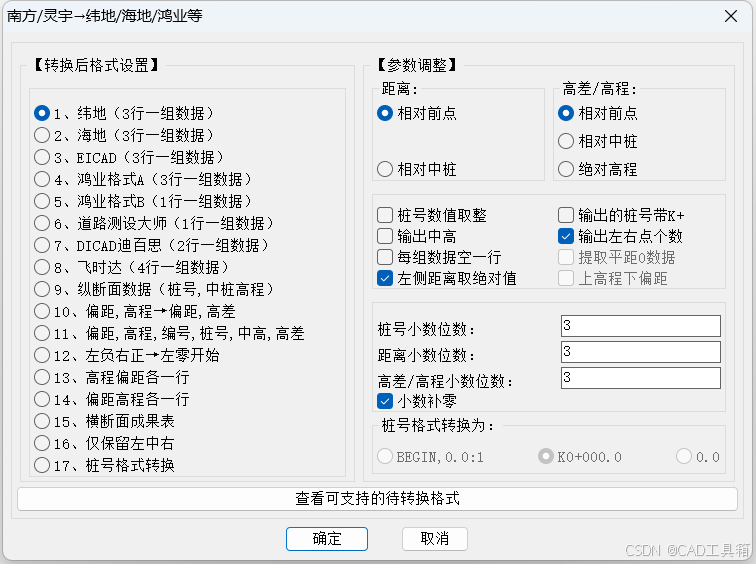

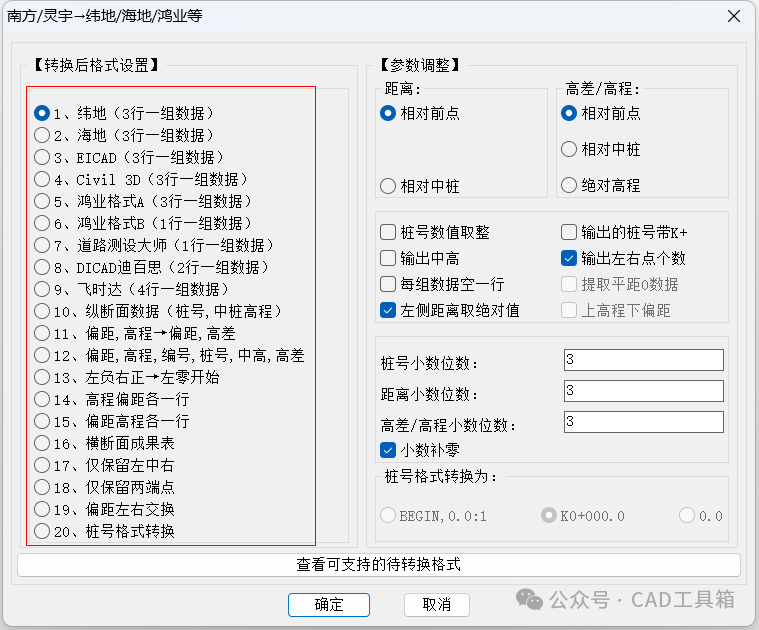

3、断面格式转换:(如需其他格式,用此功能转换)
4、视频演示:(视频为老版本录制,最新版本支持各种类型断面图)
断面图自动提取偏距高程坐标
