DGUSII GUI示例界面（仿某地铁项目）

1.主界面

        其中左侧为广播信息显示区域，包括当线路信息、开门侧、广播类型、激活状态及报站模式。右侧为功能按键区，包括系统设置、紧急信息、音量设置、人工广播、紧急对讲及司机对讲功能键。左上角显示线路信息，右上角显示当前时间信息。

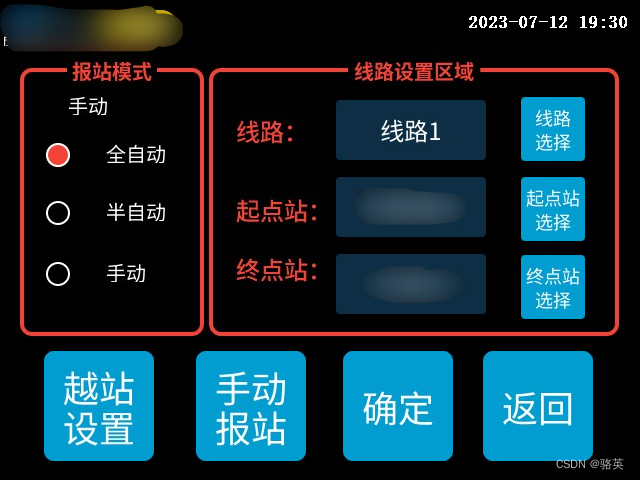

2.系统设置界面

        在系统设置界面，左侧为报站模式显示及设置区域；右侧为半自动报站模式下的线路设置区域，选择“线路选择”、“起点站选择”、“终点站选择”可以进行线路、站点选择，确认后生效；下侧为设置区域，包括越站设置、手动报站、确定及返回。

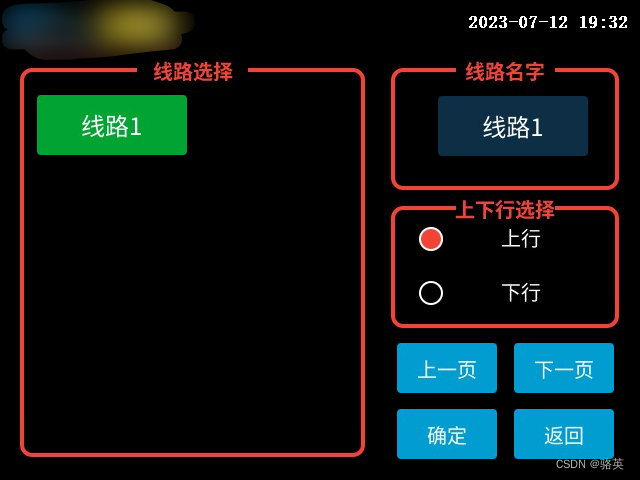

线路选择界面

上/下行选择按钮是互斥的，两者只能在选其一。

起点站选择界面

在左侧的站点选择框中，选中相应的站点，在右侧的起始站框中会有相应的站点显示。

 越站设置界面

在左侧的跳停站点选则框内，可以一次选中多个站点，选中之后，相应的站点会有颜色变化。

3.手动报站

设置好线路信息、起始站和终点站后，在主界面点击“手动报站”按键，进入手动广播界面，通过操作界面上选择当前站和下一站信息，报站类型（离站或到站）进行手动报站设置。

 4.紧急消息界面

紧急情况下可选择相应的广播语音，按下确定键后进行播放，可选择停止或循环播放的次数。

 5.音量设置界面

通过触摸广播控制台主界面右侧的“音量设置”按键，进入音量设置界面，可选择客室音量调节开关，当显示为“打开”时，可以通过音量条的方式手动调节客室音量；监听音量和媒体伴音均可通过手动进行单独调节，调节范围0-7，即静音~最大。当显示为“关闭”时，客室音量为系统根据集成与乘客紧急报警器内的噪检进行自动调节。

 6.人工广播

                   触发前                                                                                         触发后

 7.紧急对讲

 当按下PECU报警按钮时，主端司机室扬声器长鸣，通过广播控制盒触摸屏上的 “报警”软按键可进入紧急广播界面。当有PECU请求的时候，在等待PECU区域会显示正在请求的PECU位置信息，当选中其中一个等待的PECU后，在左侧的当前PECU框中会显示选中的那个PECU位置，然后点击接听或者挂断，可对刚刚选中的PECU进行相关操作，选中的PECU会在等待PECU中排在第一的位置，其他的PECU会依次下移一位。

8.锁屏功能

当触摸屏未进行操作，1min（时间可调）后会自动进入锁屏状态，进入待机界面，如下图

 9.解锁功能

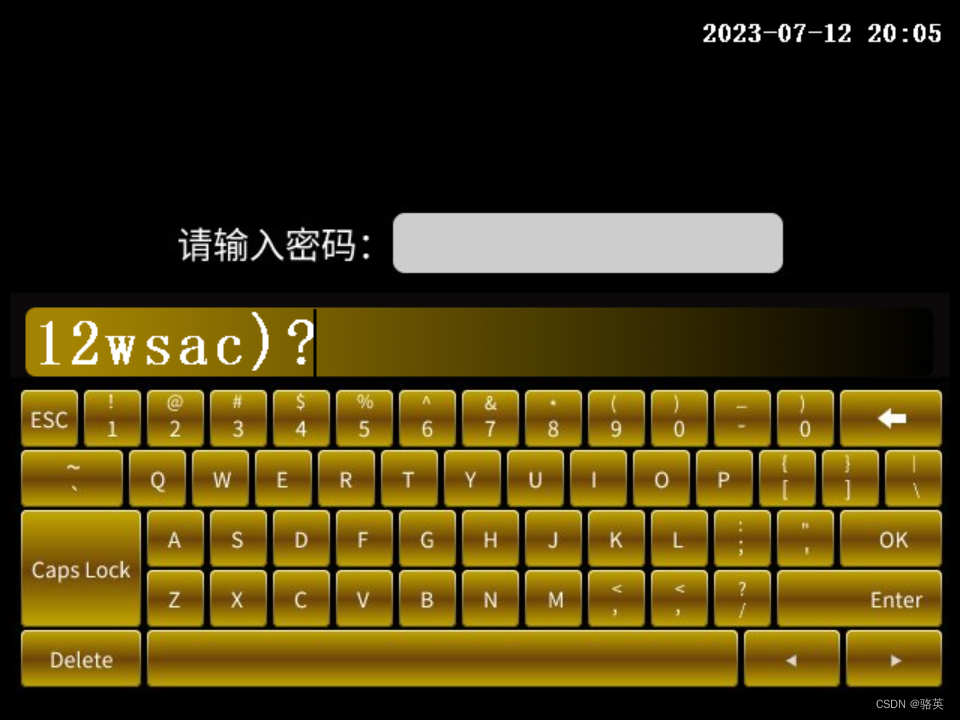

通过点击屏幕输入密码进行解锁，如下图：
