方波的产生——555 产生方波

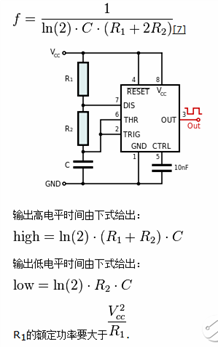

如图所示,此电路最简单,且不使用二极管,分析可知,输出方波的占空比不是50%,为了使输出方波的占空比接近50%,那么取R1 远小于R2,则high≈low,可得占空比约等于50%的方波(可以将R1 设置为滑动变阻器,若题目要求产生占空比可调的方波时使用)。
当取R1 远小于R2 时,频率公式可以简化为f ≈ 1/[ ln(2) * C * 2 * R2];
其中,ln2 约等于0.693147,则f ≈ 1/[ ln(2) * C * 2 * R2] = 1.4427/[C * 2 * R2]。

555

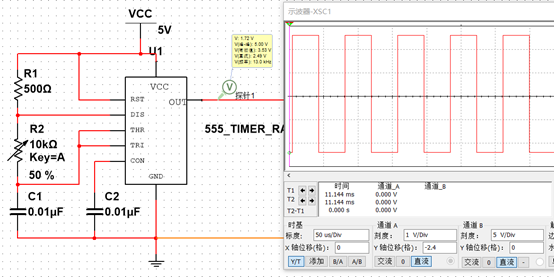

如下图,取R1为500(R1不能太小,取1K也可以),R2为10K滑变,R2远大于R1,C1取0.01uF 即10nF, C2固定取值为 10nF,
可知f ≈ 1.4427/[C * 2 * R2] = 0.72135/(10nF * R2)。
R2 不能取太小,最小假设和R1 相等,则 R2 的范围为500 ~ 10K,
即当R2为500时 (实际上这时候不满足R1远小于R2):
f ≈ 1.4427/[10nF * (R1 + 2R2)]= 1.4427/[10(10^-9)F * 1500Ω] = 961800 Hz = 96.18 KHz
当 R2 取10K 时:
f ≈ 0.72135/(10nF * R2)=0.72135/[10*(10^-9)F * 10*(10^3)Ω]=7213.5 Hz ≈ 7.2 KHz
FB
经过仿真,该电路能够振荡出大概在7K~90K 之间的方波。

我们知道,555电路在应用和工作方式上一般可归纳为3类。每类工作方式又有很多个不同的电路。在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。这样一来,电路变的更加复杂。为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。方便大家识别、分析555电路。下面将分别介绍这3类电路。 单稳类电路 单稳工作方式,它可分为3种。见图示。 第1种(图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1 和1.1.2为代号。他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。 ----广告----   第2种(图2)是脉冲启动型单稳,也可以分为2个不同的单元。他们的输入特点都是“RT-7.6-CT”,都是从2端输入。1.2.1电路的2端不带任何元件,具有最简单的形式;1.2.2电路则带有一个RC微分电路。 ----广告----   第3种(图3)是压控振荡器。单稳型压控振荡器电路有很多,都比较复杂。为简单起见,我们只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了2个常用电路。 ----广告---- 双稳类电路   这里我们将对555双稳电路工作方式进行总结、归纳。555双稳电路可分成2种。   第一种(见图1)是触发电路,有双端输入(2.1.1)和单端输入(2.1.2)2个单元。单端比较器(2.1.2)可以是6端固定,2段输入;也可是2端固定,6端输入。 ----广告----   第2种(见图2)是施密特触发电路,有最简单形式的(2.2.1)和输入端电阻调整偏置或在控制端(5)加控制电压VCT以改变阀值电压的(2.2.2)共2个单元电路。 ----广告----   双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。 无稳类电路   第三类是无稳工作方式。无稳电路就是多谐振荡电路,是555电路中应用最广的一类。电路的变化形式也最多。为简单起见,也把它分为三种。   第一种(见图1)是直接反馈型,振荡电阻是连在输出端VO的。 ----广告----   第二种(见图2)是间接反馈型,振荡电阻是连在电源VCC上的。其中第1个单元电路(3.2.1)是应用最广的。第2个单元电路(3.2.2)是方波振荡电路。第3、4个单元电路都是占空比可调的脉冲振荡电路,功能相同而电路结构略有不同,因此分别以3.2.3a 和3.2.3b的代号。 ----广告----   第三种(见图3)是压控振荡器。由于电路变化形式很复杂,为简单起见,只分成最简单的形式(3.3.1)和带辅助器件的(3.3.2)两个单元。图中举了两个应用实例。 ----广告----   无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的可以认为是特例。例如:3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2三端并联,只有一个电阻RA的无稳电路,这时可把它看成是3.2.1单元电路省掉RB后的变形。   以上归纳了555的3类8种18个单元电路,虽然它们不可能包罗所有555应用电路,古话讲:万变不离其中,相信它对我们理解大多数555电路还是很有帮助的。
