AD学习之旅（3）— Altium Designer 20 新建原理图库器件

一、前言

本文参考：

二、新建一个电阻

点击【工具】->【新器件】
在这里插入图片描述

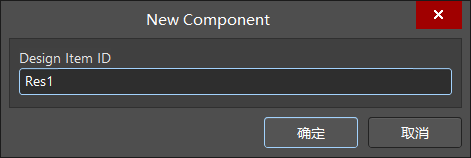

输入器件名为【Res1】

然后将其属性修改为如下所示

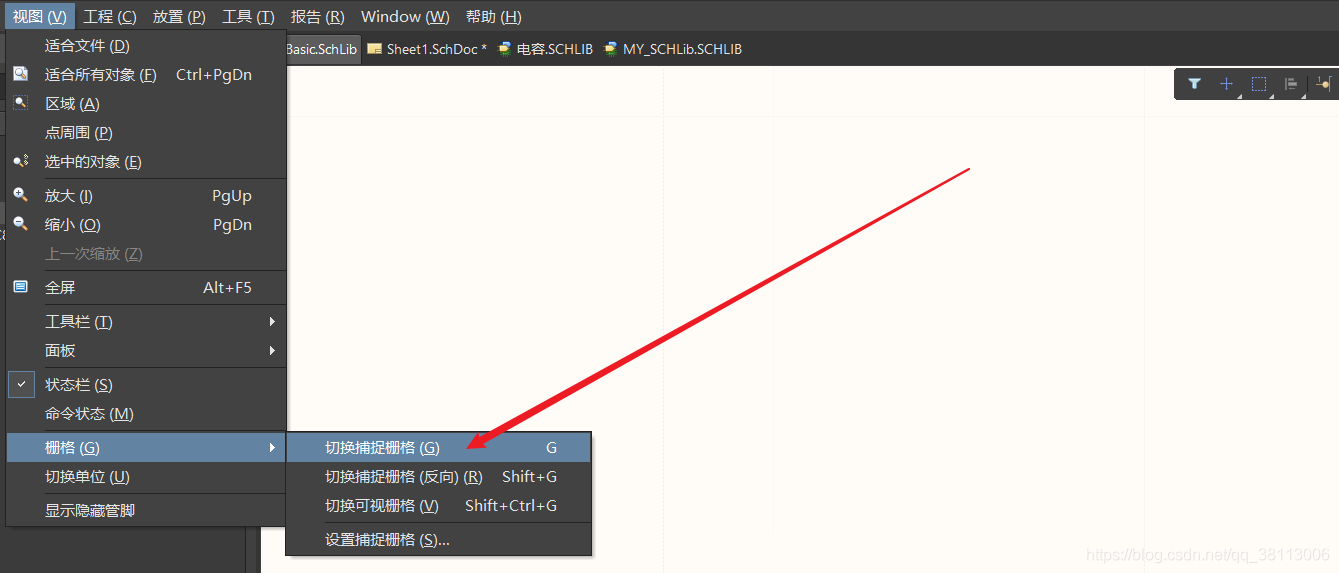

接下来开始绘制电阻，点击【视图】->【栅格】->【切换捕捉栅格】

或者直接按快捷键【G】将最小宽度修改为10mil

然后点击【放置】->【矩形】，
在这里插入图片描述

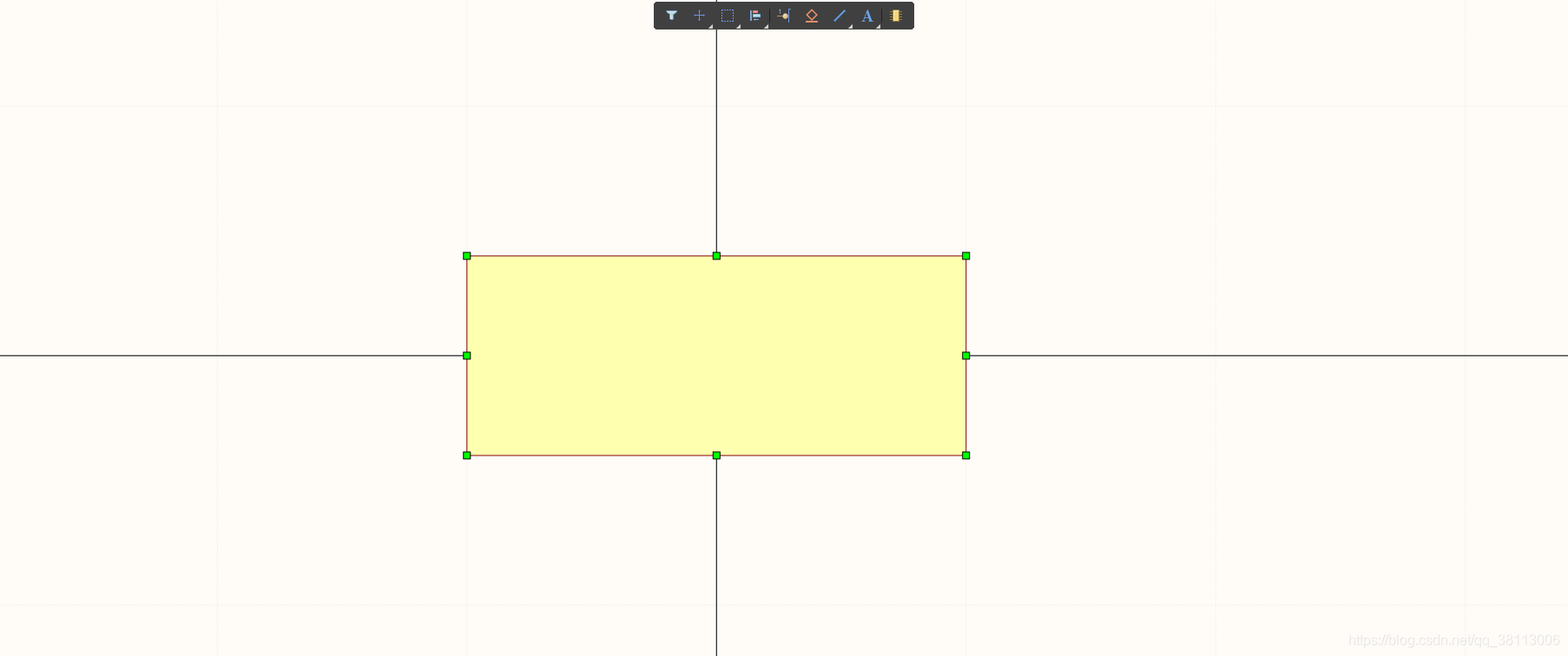

绘制一个长200mil、宽80mil电阻的外形
在这里插入图片描述

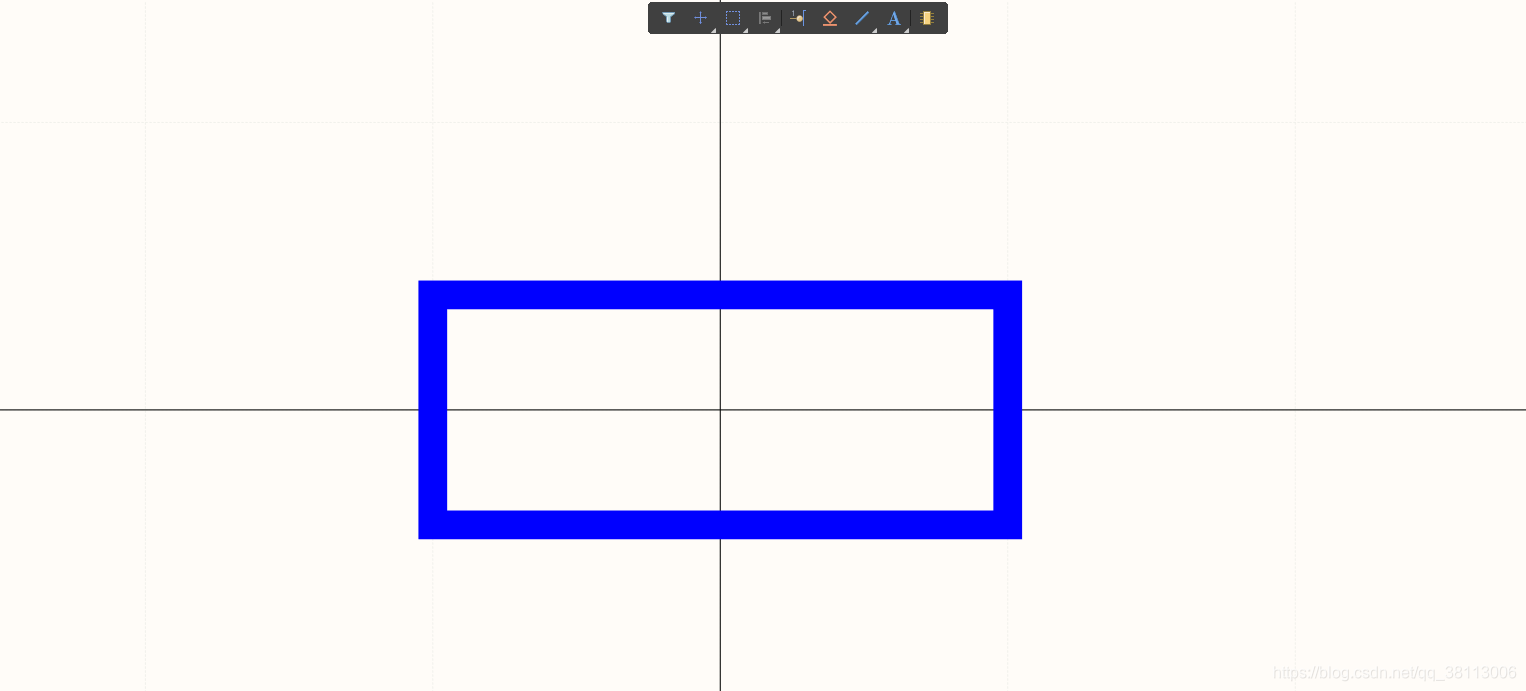

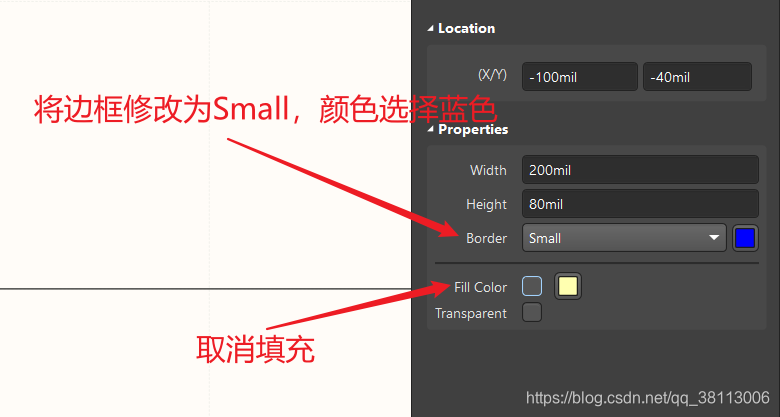

然后双击该矩形，修改其属性

这样就得到一个电阻的模型

接下来点击放置引脚

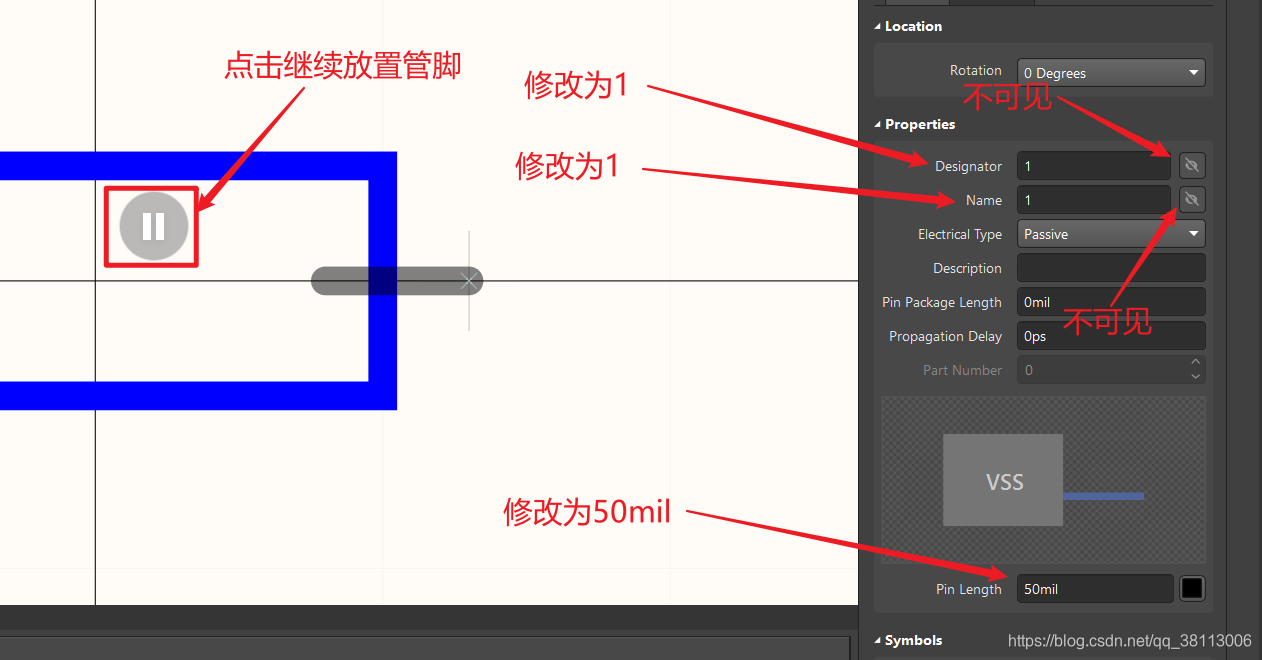

按下【TAB】键，修改其属性，然后点击【播放】键进行放置，

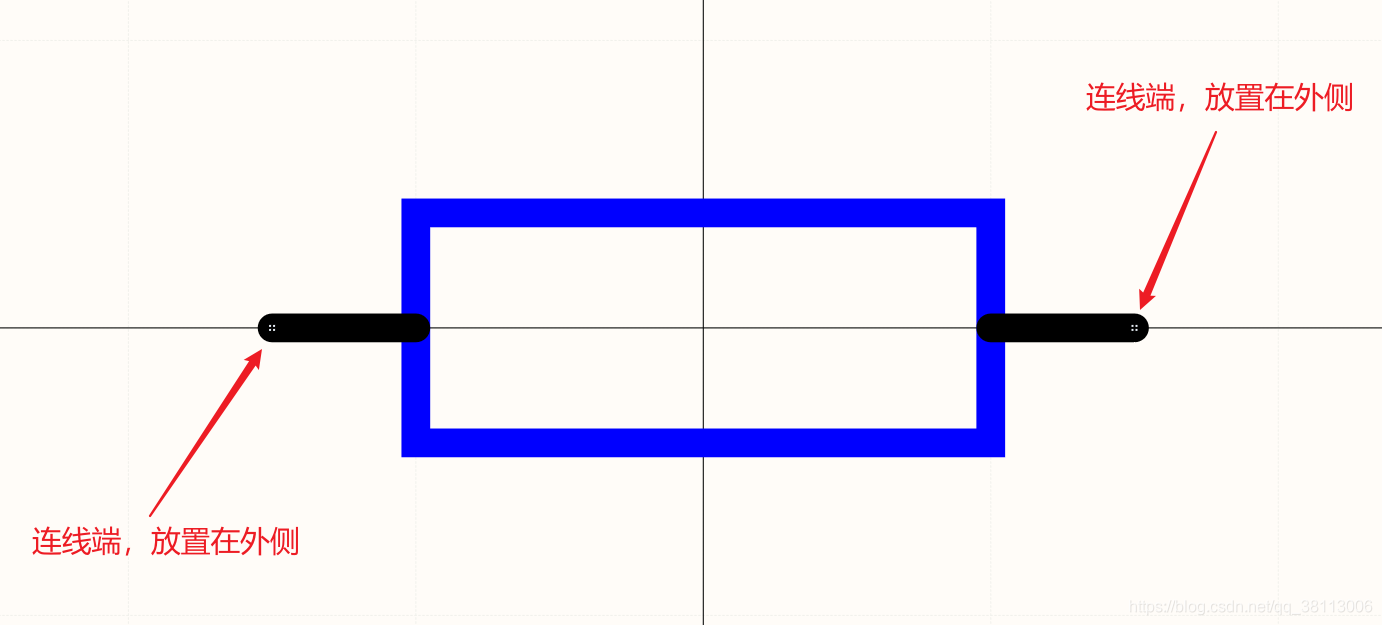

通过按空格键可以旋转引脚，其中带十字的是连线端，将其放置在外侧，这样，一个电阻就绘制好了
在这里插入图片描述

三、新建一个电容

点击【工具】->【新器件】
在这里插入图片描述
输入器件名为【Cap1】

然后将其属性修改为如下所示
在这里插入图片描述

接下来开始绘制电容，按快捷键【G】将最小宽度修改为10mil
在这里插入图片描述

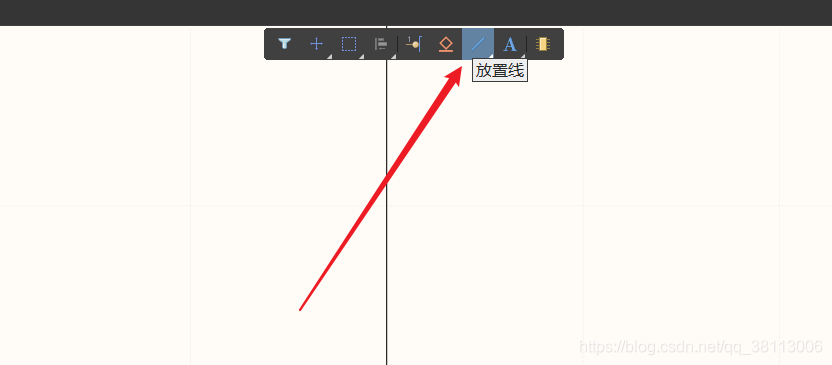

然后点击【放置线】，
在这里插入图片描述

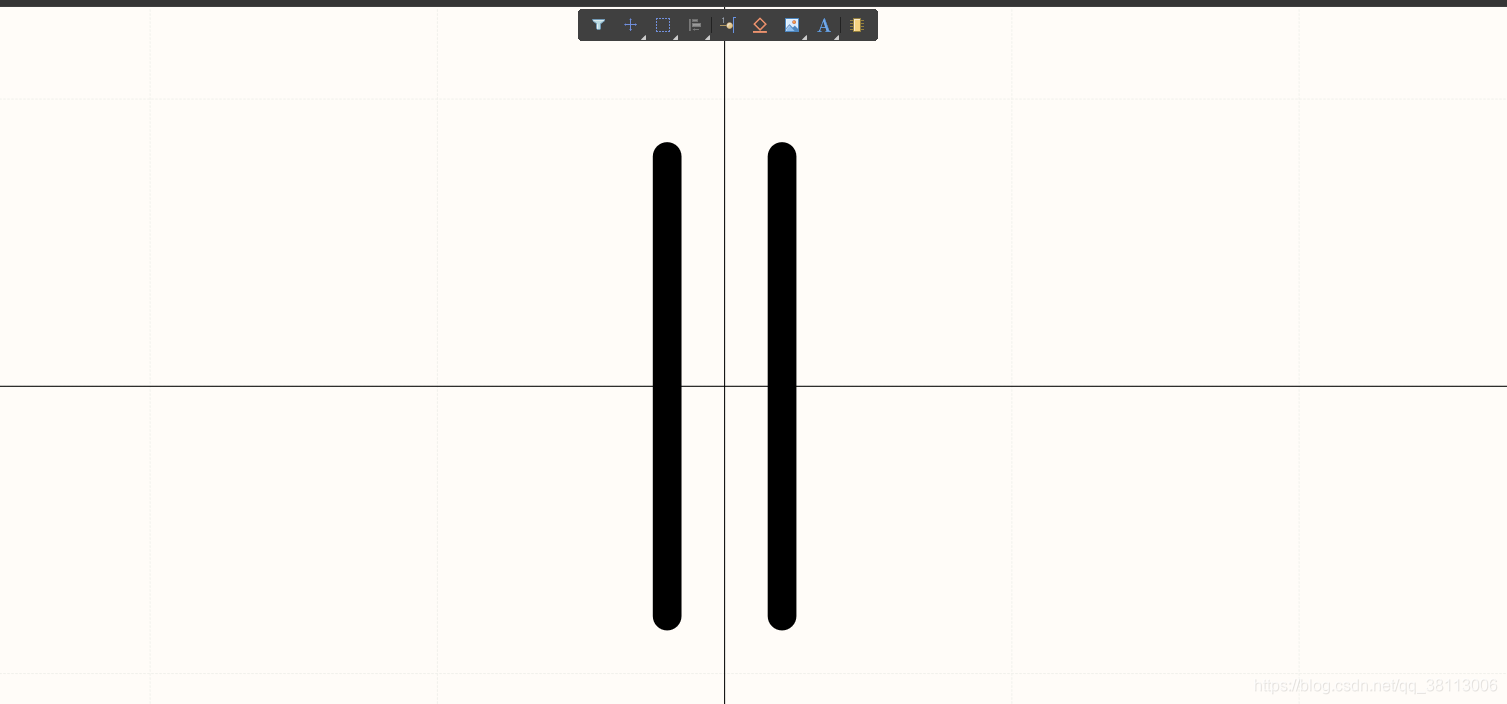

绘制两条长160mil相距40mil的线

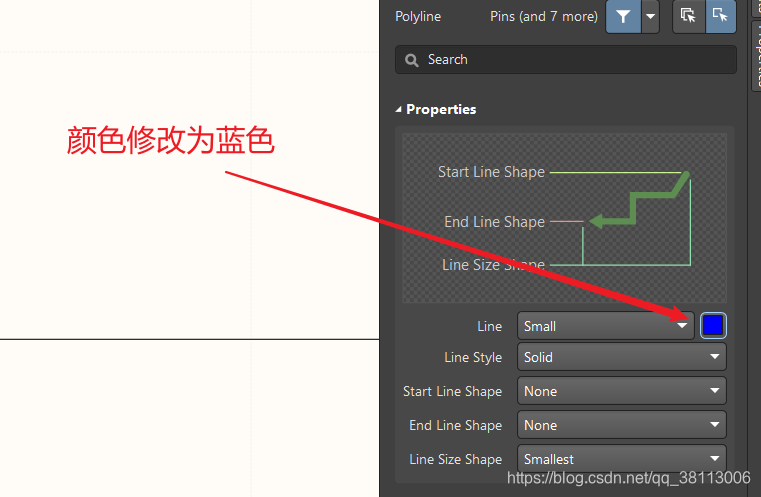

然后双击线条，修改其属性
在这里插入图片描述

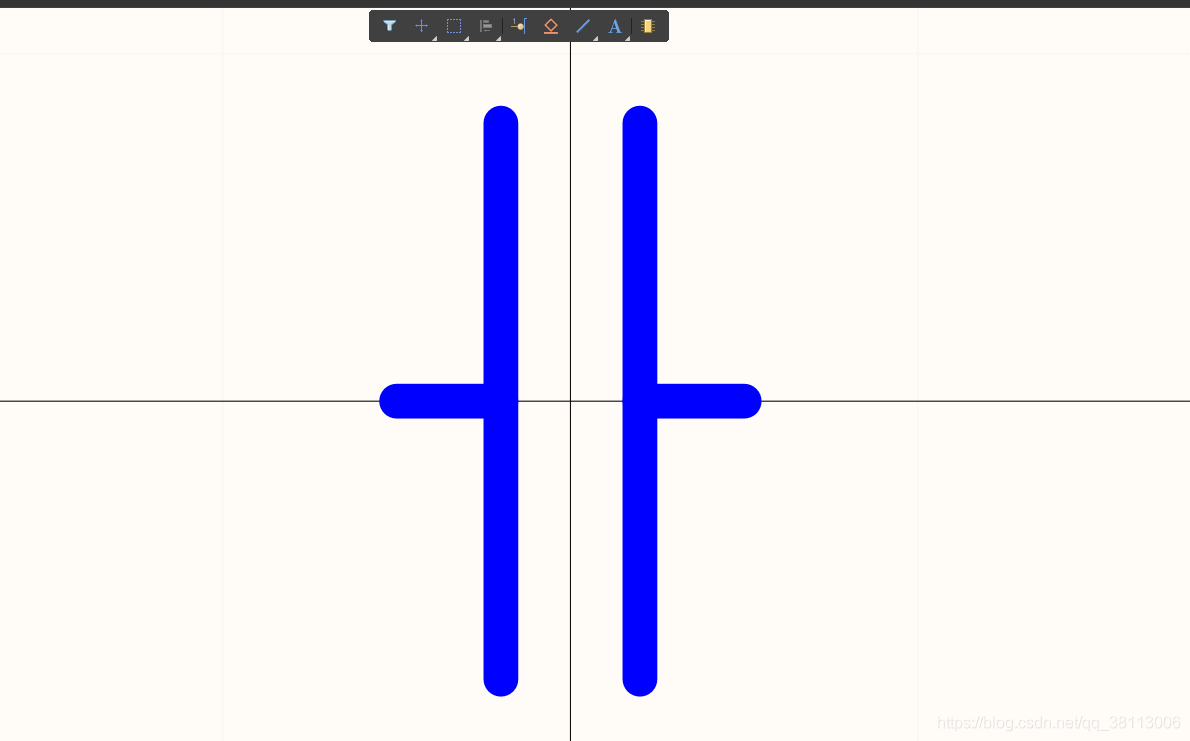

另外再添加两条线，这样就得到一个电容的模型
在这里插入图片描述

接下来点击放置引脚
在这里插入图片描述

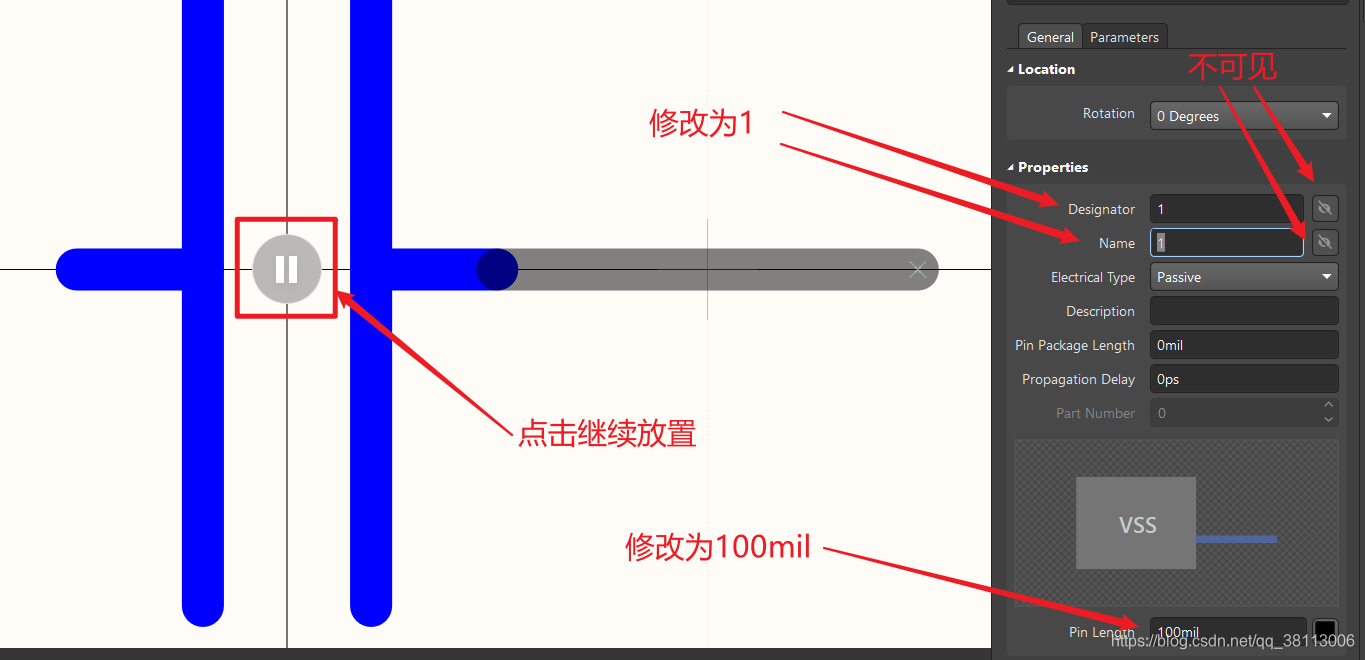

按下【TAB】键，修改其属性，然后点击【播放】键进行放置，

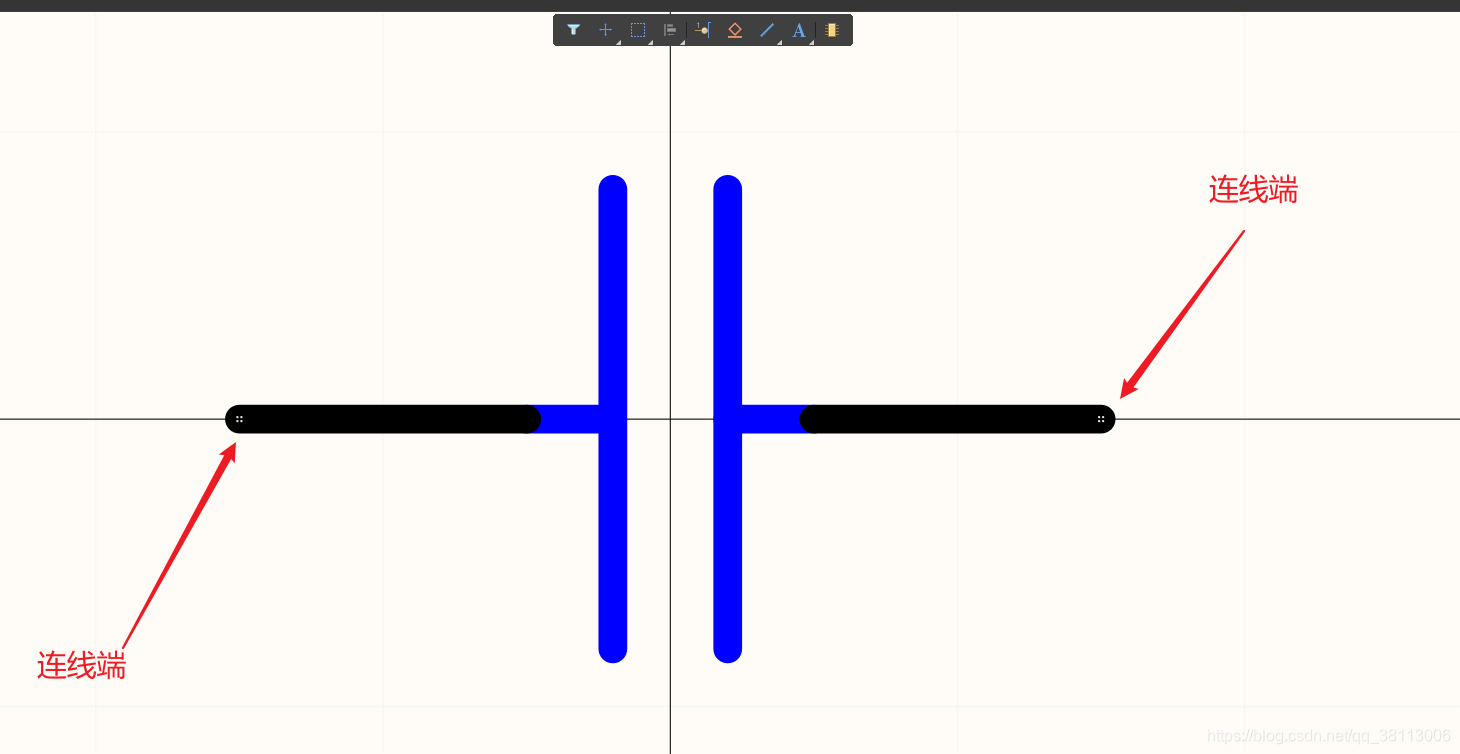

通过按空格键可以旋转引脚，其中带十字的是连线端，将其放置在外侧，这样，一个电容就绘制好了
在这里插入图片描述

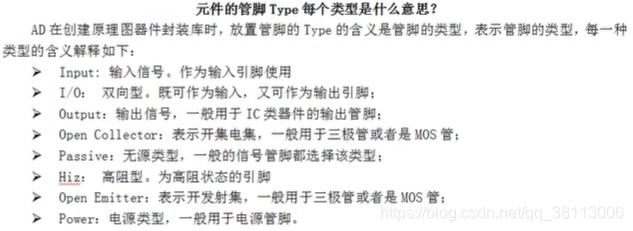

四、元器件属性说明

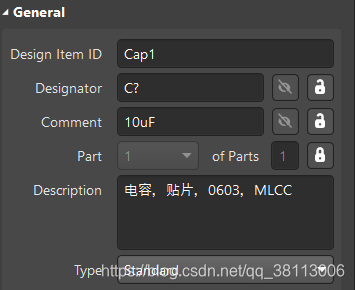

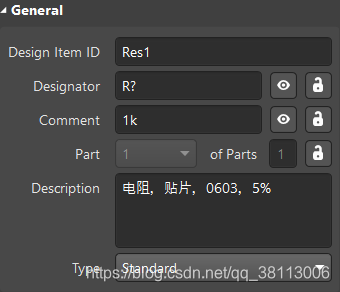

我们先看一下我们最开始填写的器件属性栏
在这里插入图片描述
首先，【Design Item ID】我们一般会填写这个器件的名称，这是中国器件在这个原理图库的唯一标识符。
然后是【Designator】，是器件的位号，这个是一定要有的，用来在原理图中定位这个器件。
接下来是【Comment】，填写元器件的注释，一般来说，我们可以将元器件的Value值填写在里面。
最后是【Description】，填写器件的描述，比如这个器件是什么作用，是什么器件，是什么封装的等等。
