使用AD建立自己的元器件库是很有必要的，可以很方便的使用一些AD原本没有的元器件符号。

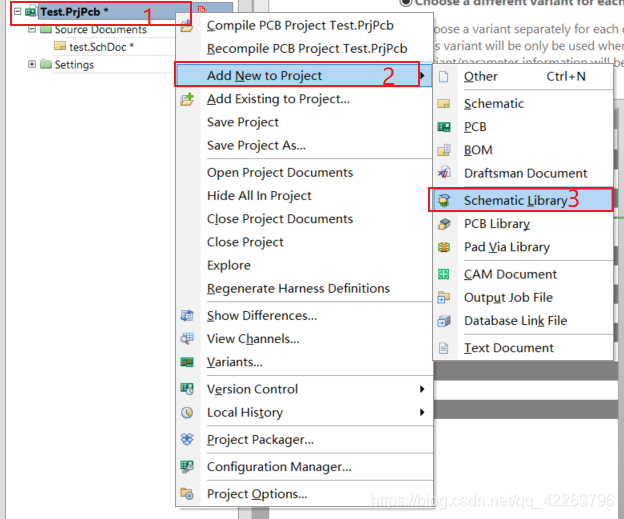

新建Schematic Library

在这里插入图片描述

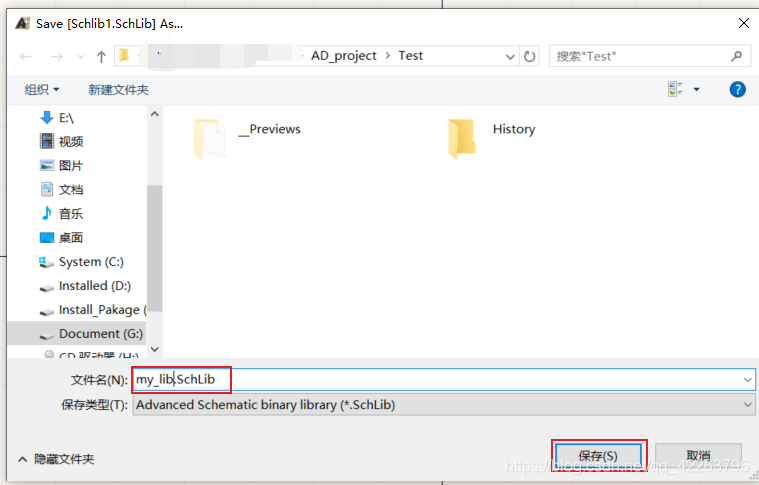

ctrl + s 保存并命名器件库
在这里插入图片描述

绘画741器件图

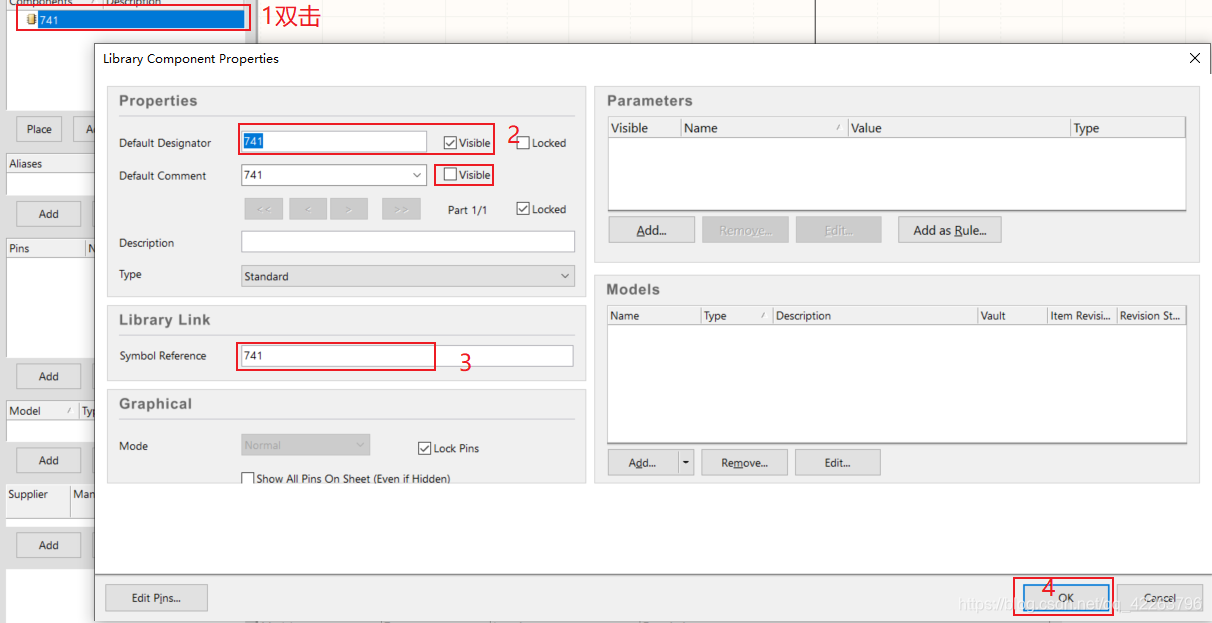

修改名字
在这里插入图片描述
主要用到下面两个，一个是绘画样式，一个是引出端口
在这里插入图片描述

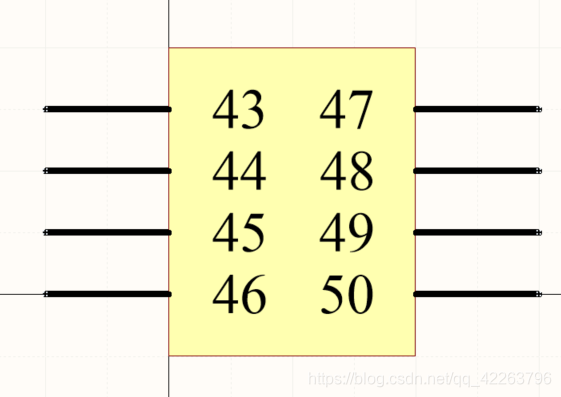

绘画样式并添加端口，数字朝内
在这里插入图片描述

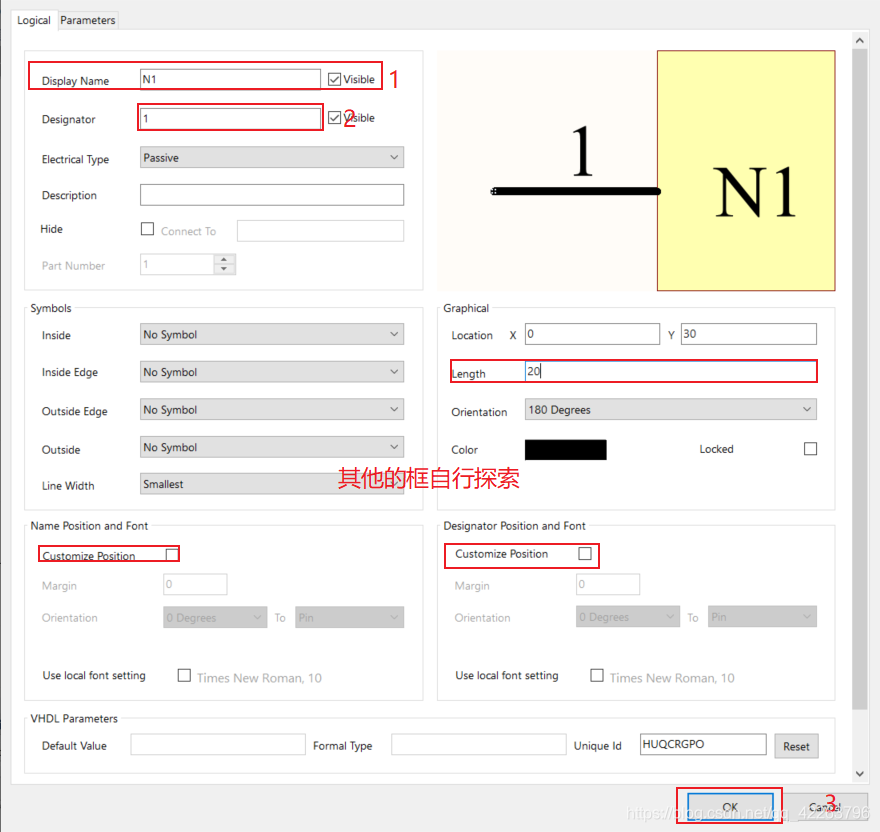

修改端口名字
注意一下，display Name是引脚的名字，Designator是引脚序号（序号不对会无法与芯片封装对应）
在这里插入图片描述

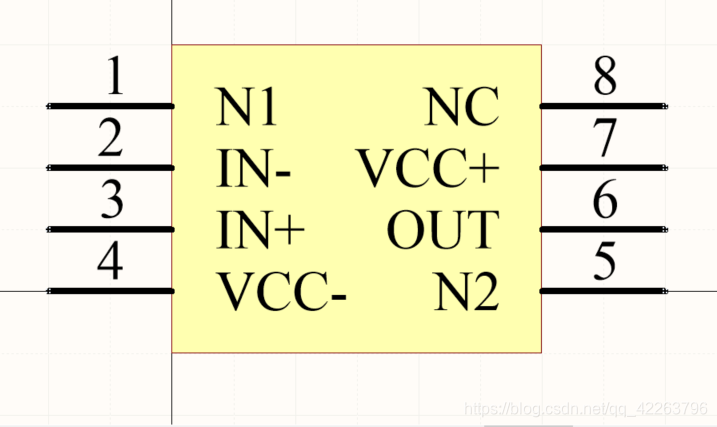

结果如下
在这里插入图片描述ctrl + s保存

放置画好的元器件

  1. 方法一
    单击器件名，选中后，点击Place
    在这里插入图片描述
  2. 方法二

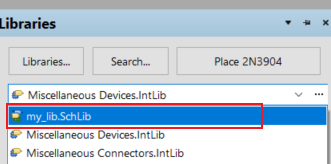

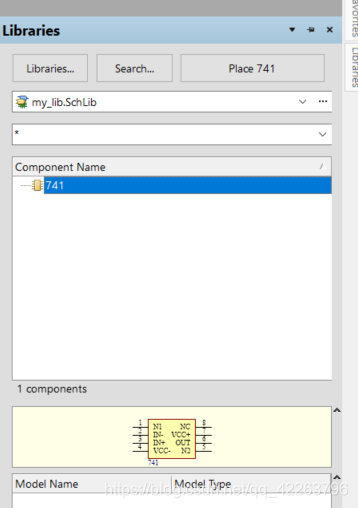

    在原理图界面，打开Libraries，此时没有看到新建的,my_lib元器件库所以重启AD这时可以看到
    在这里插入图片描述

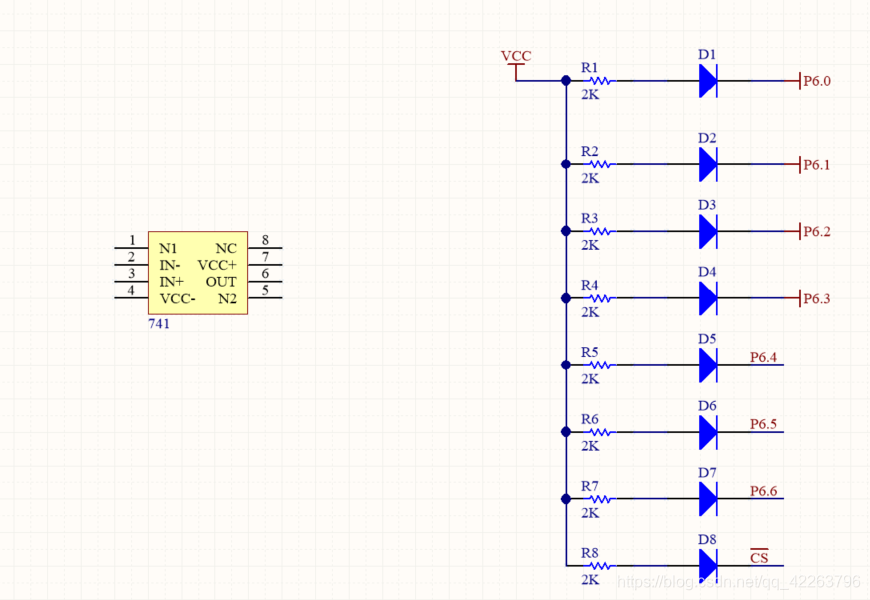

    双击即可添加
    在这里插入图片描述
    #导入元器件库和PCB封装库或者器件库

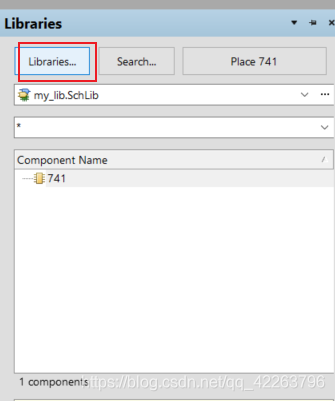

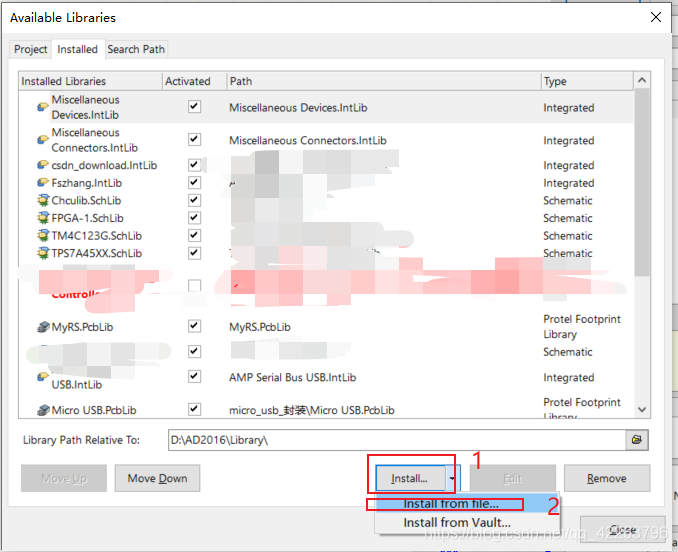

    点击Libraries
    在这里插入图片描述
    其中一种
    其他自行探索，见建议把库放在安装目录的library,方便管理
    在这里插入图片描述

    PCB封装库

    敬请期待…
