一、前言

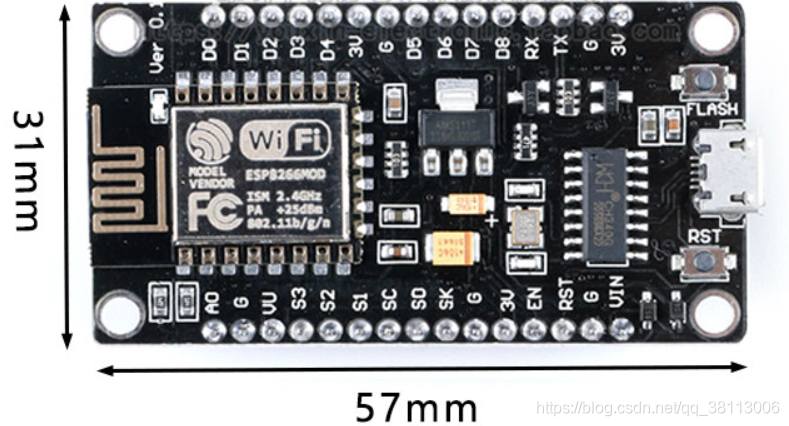

NodeMCU是一个开源的IoT物联网硬件开发板，它支持WIFI功能且使用方法十分类似Arduino开发板，并且也可以使用Arduino IDE 对它进行开发。ESP8266-NodeMCU其板载模组为ESP12E，flash大小为32Mbit，图片如下：

对于ESP8266-NodeMCU开发板来说，其主要技术参数如下所示

核心模块	工作电压	GPIO引脚	PWM引脚	模拟输入引脚	WIFI标准	工作模式	重量
ESP12E	5V	10个	10个	2个	802.11b/g/n	STA / AP / STA+AP	7g

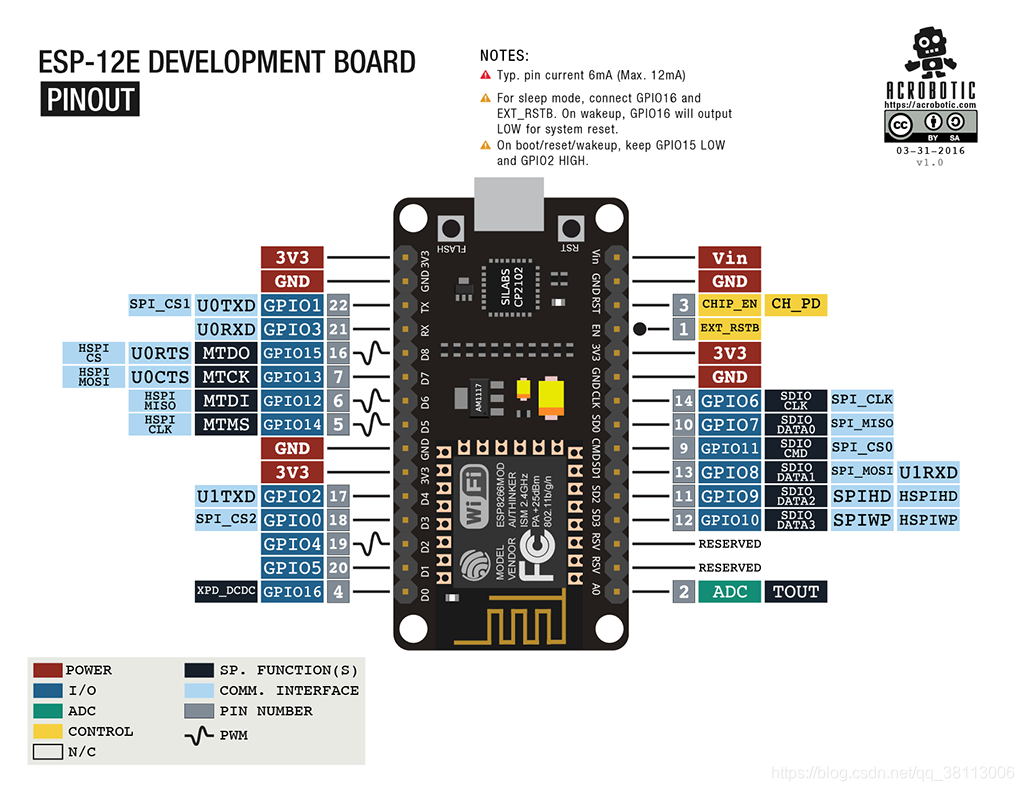

其引脚发布图如下所示，开发板上所印刷的D2、D3等是NodeMCU开发板引脚名称。

需要注意的是，ESP8266芯片有17个GPIO引脚（GPIO0～GPIO16）。这些引脚中的GPIO6～GPIO 11被用于连接开发板的闪存（Flash Memory）。如果在实验电路中使用GPIO6～GPIO11，NodeMCU开发板将无法正常工作。因此建议 不要使用GPIO6～GPIO11 。
参考：NodeMCU开发板详解
官方参考文档：ESP8266 Arduino Core’s documentation!

二、下载ArduinoIDE

官方安装路径：https://www.arduino.cc/en/software
国内安装方法：https://www.arduino.cn/thread-5838-1-1.html
太极创客软件下载：http://www.taichi-maker.com/homepage/download/#software-download

三、添加ESP8266开发板

ESP8266安装地址：http://arduino.esp8266.com/stable/package_esp8266com_index.json
GITHUB开源地址：https://github.com/esp8266/Arduino

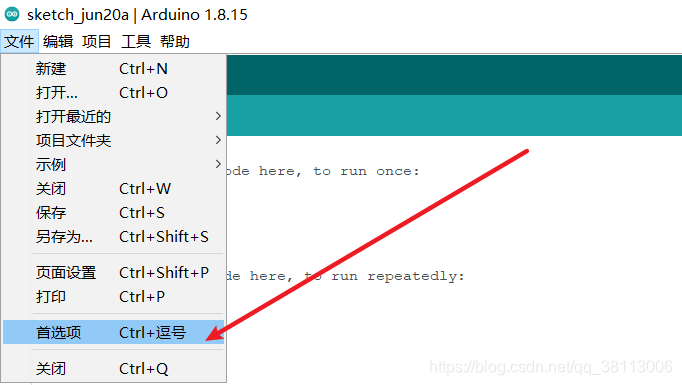

打开ArduinoIDE，点击【文件】->【首选项】

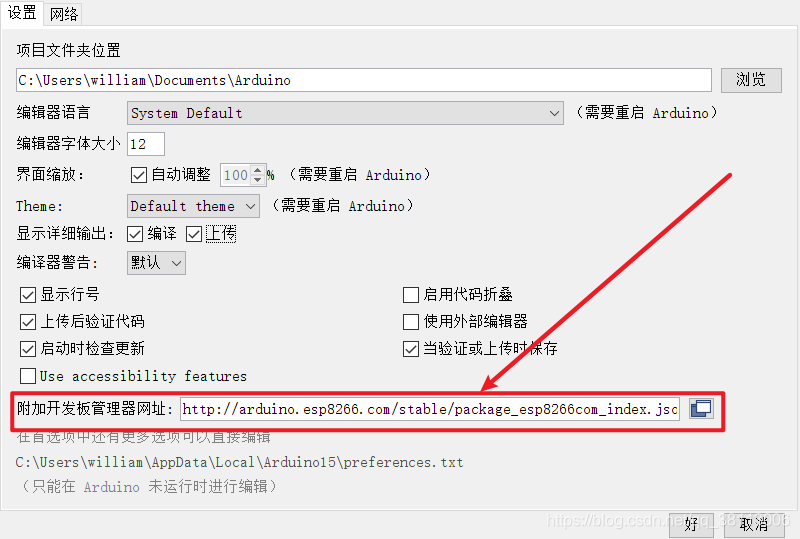

然后在附加开发板管理器网址中添加http://arduino.esp8266.com/stable/package_esp8266com_index.json

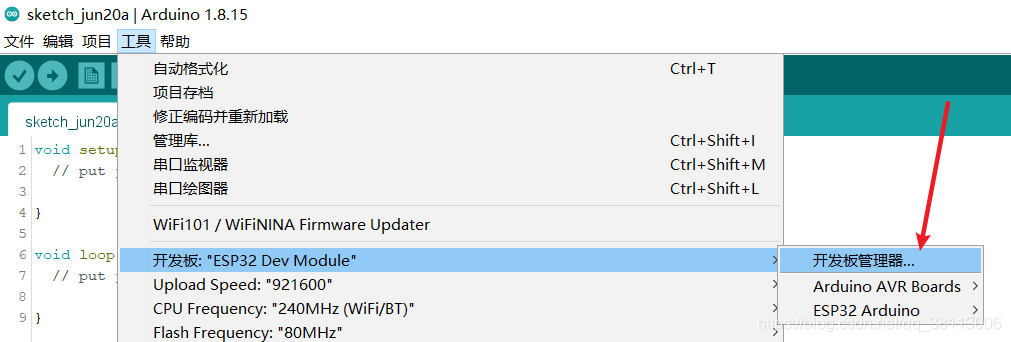

然后点击【工具】->【开发板】->【开发板管理器】

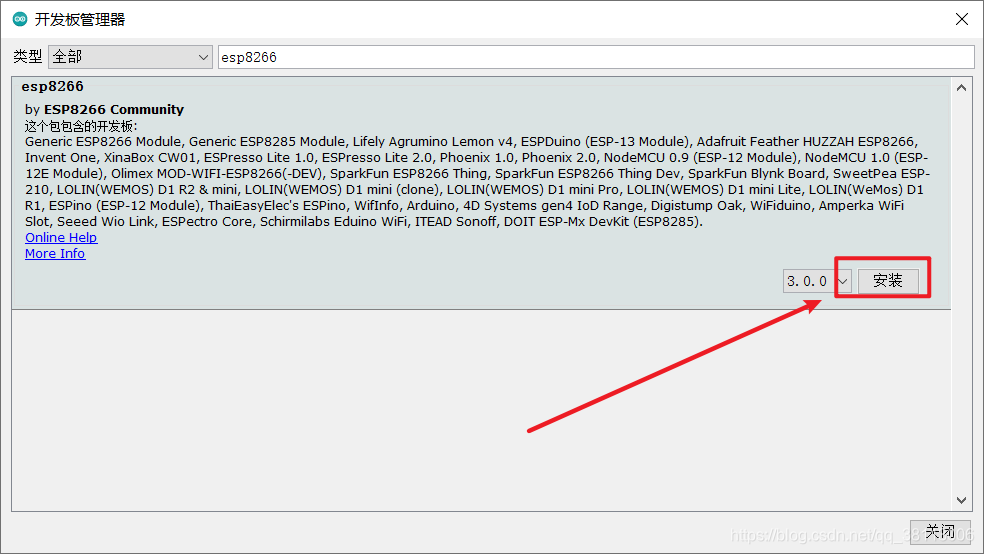

搜索ESP8266然后点击安装即可

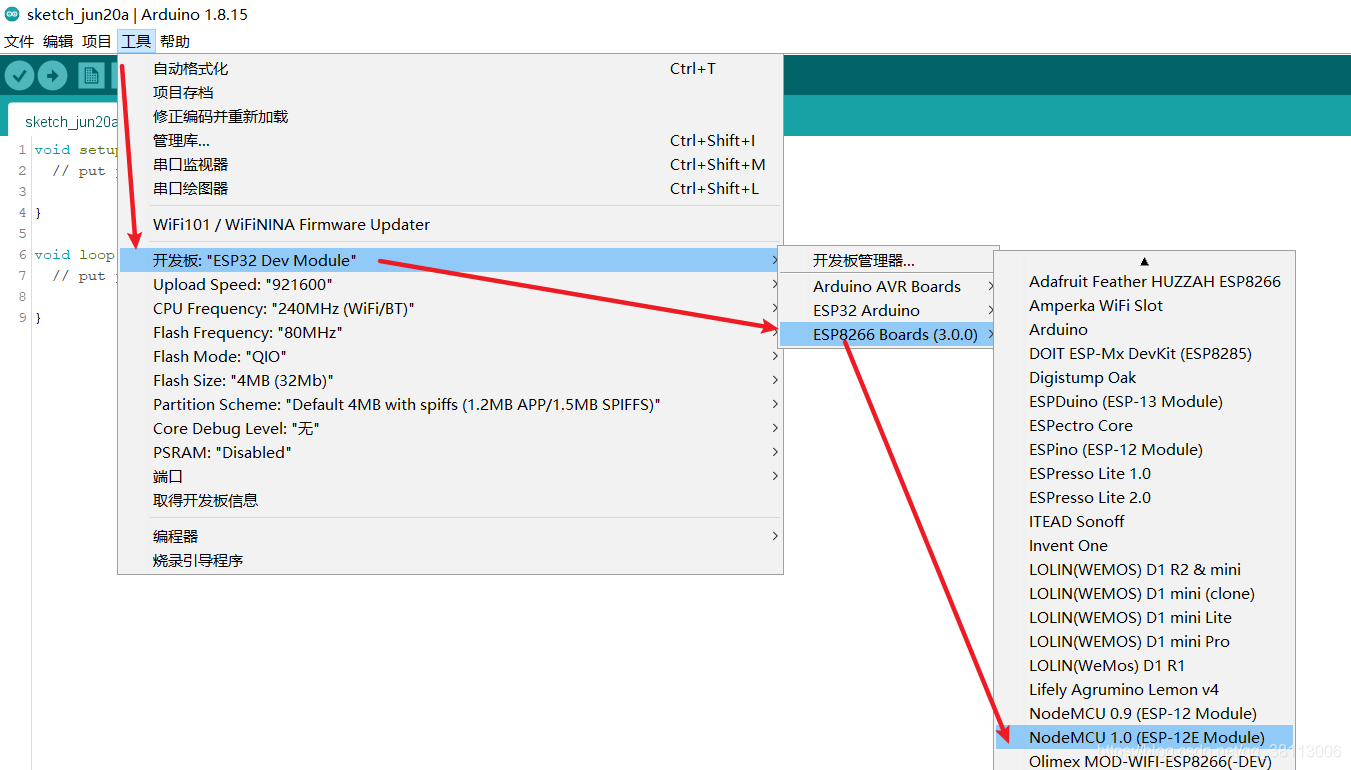

然后我们就可以在【工具】->【开发板】->【ESP8266 Boards】下找到NodeMCU了，点击选中他即可

四、编程点亮LED

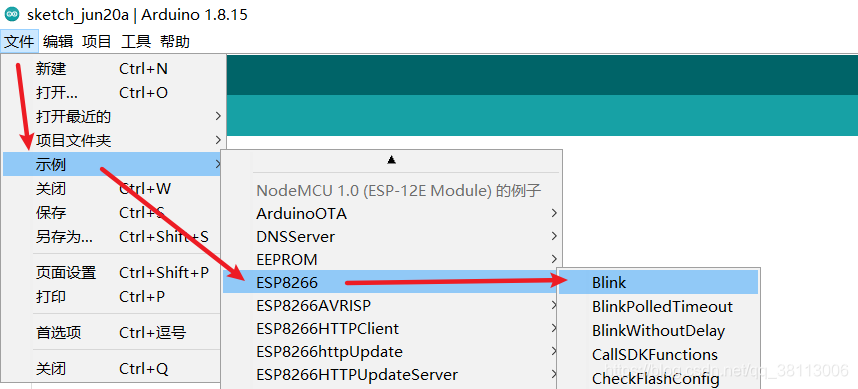

点击【文件】->【示例】选择【ESP8266】->【Blink】

点击上传按钮，将程序烧录到开发板里

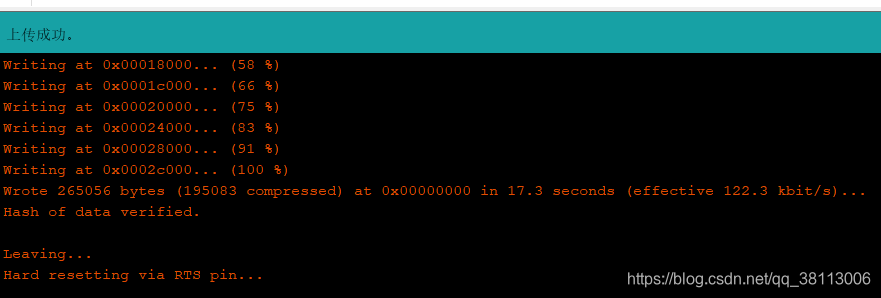

烧录完成如下所示

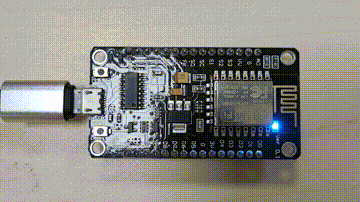

然后我们可以看到ESP12E模组上的LED在闪烁

五、附录

下一篇：ESP8266 Arduino开发之路（2）— 连接到无线WiFi路由器
