【ARMv8基础篇】NIC-400控制器简介

🌟🌟🌟博主主页：MuggleZero 🌟🌟🌟

 《ARMv8架构初学者笔记》专栏地址：《ARMv8架构初学者笔记》

CoreLink NIC-400（Network Inter Connect）网络互连是高度可配置的，使您能够创建一个完整的高性能、优化和符合AMBA标准的网络基础设施。CoreLink NIC-400网络互连有许多可能的配置。它们的范围从单一的桥接组件，例如AHB到AXI协议转换桥，到由多达128个主站和64个AMBA协议的从站组成的复杂互连。我们可以把它看作是芯片内部的连接器。

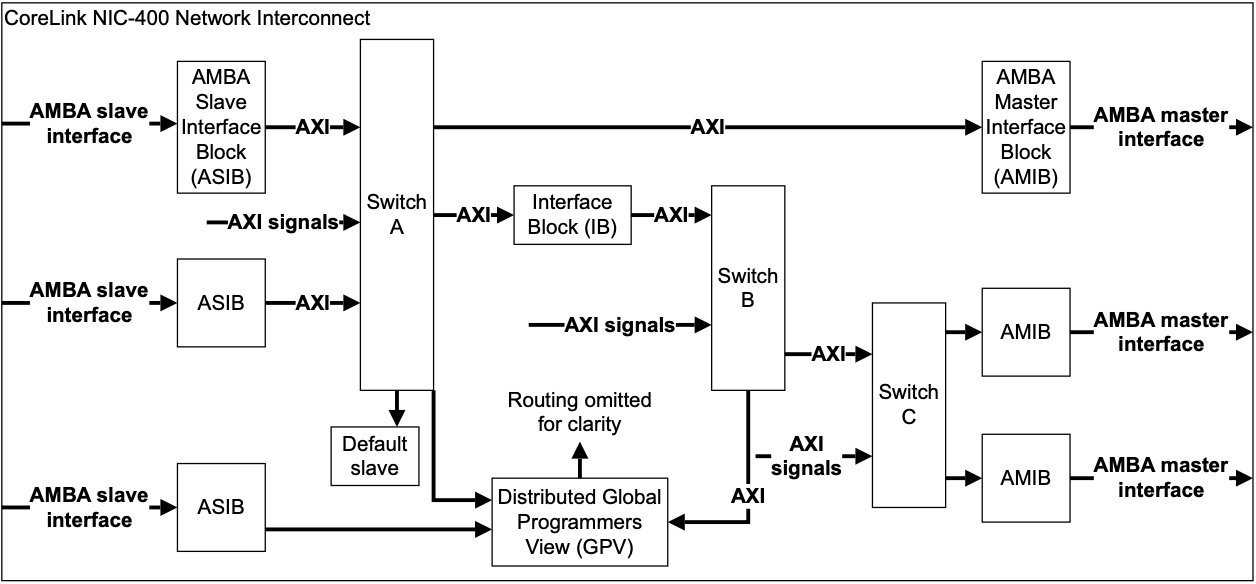

NIC-400的配置可以由多个交换机组成，有许多拓扑结构选项。下面的图显示了NIC-400的顶层框图，其中包含：

• 多个开关。

• 多个AMBA从属接口块（ASIB）。

• 多个AMBA主接口块（AMIB）。

NIC-400支持以下特性：

• 1-128个slave接口，可以是AXI3/4，AHB-Lite salve和AHB-Lite 镜像master接口；

• 1-64个master接口，可以是AXI3/4，AHB-Lite salve，AHB-Lite 镜像master接口，APB/2/3/4；

• APB/2/3/4；

• 层次化的时钟门控；

• Switch之间的Noc技术（Network on chip）

• ….吧啦吧啦一堆特性

NIC-400和AMBA寄存器之间的区别

AMBA Designer是一种配置工具，可以生成CoreLink NIC-400网络互连的具体实现。AMBA Designer驱动CoreLink NIC-400网络互连生成引擎，为一组配置参数和实现脚本提供以下内容：

• Verilog寄存器传输级（RTL）。

• 测试平台和stimulus。

• 合成脚本。

CoreLink NIC-400网络互连和AMBA设计器的文档套件和实现脚本是一起使用的。它们描述了CoreLink NIC-400网络互连的原理和配置选项。这两套文档之间没有重复的内容。以下章节描述了每套文档所提供的信息。

• CoreLink NIC-400 Network Interconnect documentation on page 1-6.

• AMBA Designer documentation.

• Documentation for optional CoreLink features on page 1-6
