一．实验目的

（1）熟悉STM32CubeMX的安装与使用。
（2）熟悉MDK Keil软件的安装与使用。
（3）熟悉Proteus仿真软件的使用。
（4）掌握STM32中GPIO的特性与应用方法。

二．实验内容

利用红色、绿色、黄色发光二极管和数码管设计一个交通灯。交通灯由一组红、黄、绿二极管和两个数码管组成。初始状态下，绿灯亮30秒，然后黄灯闪烁3秒，接着红灯亮30秒，如此重复上述亮灯过程。同一时刻只有一个灯亮，红灯和绿灯亮时数码管显示剩余秒数。
（1）利用Proteus软件基于STM32F103设计交通灯电路。
（2）利用STM32CubeMX和MDK Keil设计交通灯程序，并在Proteus软件上仿真。

三．电路设计说明

准备两个数码管，分别表示个位数和十位数。使用一组红黄蓝LED。外加10Ω电阻和+5V电源若干，数码管和LED灯都需要接电阻和电源。将显示十位数的数码管的7个引脚依次接到PA0-PA6上，将显示个位数的数码管的7个引脚依次接到PC0-PC6上，将红色LED灯的引脚接到PB0，黄色LED灯的引脚接到PB1，绿色LED灯的引脚接到PB2。

四．电路图

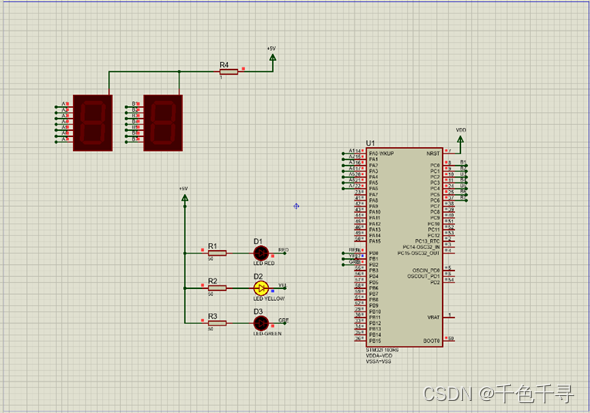

图 1 实验设计电路图

五．程序设计说明

首先将控制数码管显示的数据存储到number数组中，以便后面使用。编写一个显示倒计时的函数daojishi。daojishi函数传入参数是要显示倒计时的秒数，经过计算提取出个位数和十位数，然后输出显示。构建延时函数delay，设定进行50万次空循环为1秒。主程序中先定义控制红黄绿灯显示的数据。在whlie循环中，首先显示绿灯，延时30秒并调用daojishi函数显示倒计时。然后显示黄灯，延时3秒，在这3秒钟内每秒都改变一下状态，闪烁一下，在这期间将数码管关闭，不显示任何数据。最后显示绿灯，延时30秒并调用daojishi函数显示倒计时。

六．主要的程序源码

unsigned char number[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void daojishi(int sec){
     int shi,ge;
       shi = sec/10;
       ge = sec%10;
       GPIOA->ODR=~number[shi];
       GPIOC->ODR=~number[ge];
}
void delay(int sec){
   int  i;
   for (i=0;i<sec*500000;i++){}
}
int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  /* USER CODE BEGIN WHILE */
  unsigned int red = 0x0001;
  unsigned int yellow = 0x0002;
  unsigned int green = 0x0004;
  while (1)
  {
      int j;
      GPIOB->ODR=~(green);
      for(j=30;j>0;j--){
            daojishi(j);
            HAL_Delay(100);
      }
      GPIOA->ODR=0xff;
      GPIOC->ODR=0xff;
      GPIOB->ODR=~(yellow);
      for(j=3;j>0;j--){
            if (j%2==0){
               GPIOB->ODR=0xff;
            }else{
               GPIOB->ODR=~(yellow);
            }
            HAL_Delay(100);
      }
      GPIOB->ODR=~(red);
      for(j=30;j>0;j--){
            daojishi(j);
            HAL_Delay(100);
      }
  }
}

七．实验结果

开始仿真，首先亮绿灯，数码管从30开始倒计时，如图2所示。

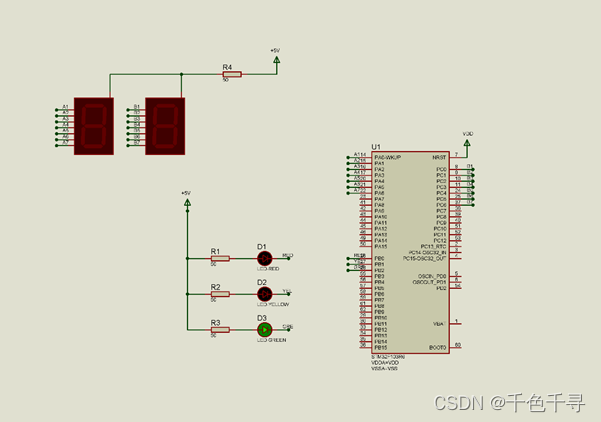

图 2 绿灯亮时

绿灯倒计时结束时，绿灯熄灭，开始闪烁黄灯，数码管熄灭，如图3所示。

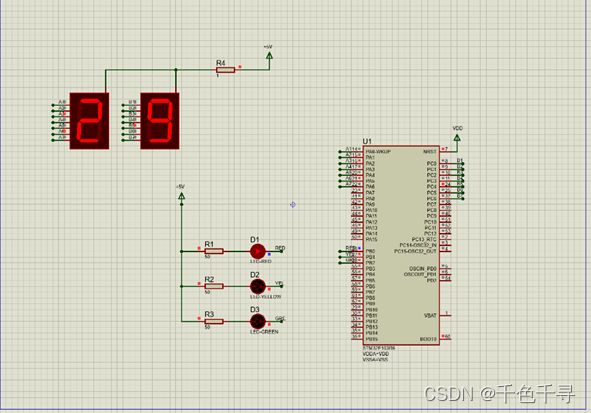

图 3 黄灯亮时

黄灯熄灭后亮红灯，数码管从30开始倒计时，如图4所示。红灯倒计时结束后恢复默认状态，如图2所示。

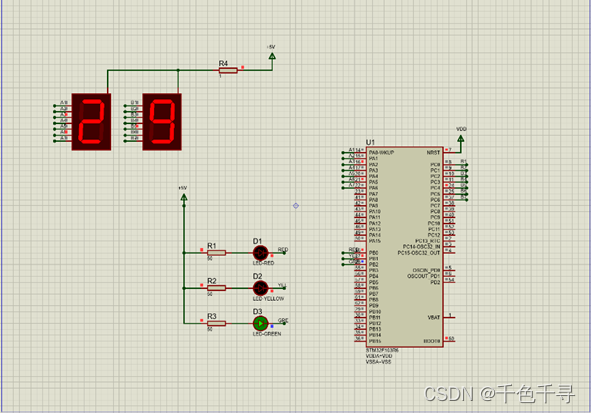

图 4 红灯亮时

八．总结

这是第一次完整的嵌入式实验。实验要求设计一个红绿灯及其倒计时显示。由于是第一次实验，开始时不知道怎么设计电路，通过查找资料和同学帮助，设计好了电路图。然后是编程部分。编程部分比较简单，使用几个循环就可以了。通过这次实验，让我对嵌入式实验有了简单的了解，我以后还会继续学习，继续提高自己的能力。
