芯片平台EFR32MG21A020F768IM32-B

芯片平台EFR32MG13P732F512GM48

简介

​ 完成模组 SDK 固件开发后，您需要对模组进行烧录授权以实现连接涂鸦云端的能力。根据不同场景的需求，涂鸦提供了多种烧录授权的方式。本文从以下两点为您介绍。

  • 云模组烧录授权平台烧录+授权。

  • 芯片烧录工具 + 云模组烧录授权平台授权。

上述两种授权方案主要区别为：第一种适用于发布阶段，第二种适用于开发阶段。

适用芯片

该下载方案适用于ZS系列模组和TYZS 系列模组，其核心芯片为EFR32MG21A020F768 和EFR32MG13P732F512。

云模组烧录授权平台烧录+授权

方案说明

​ 该方案适用于发布阶段，由于涂鸦模块必要进行授权才能连接涂鸦平台，所以授权步骤无法省略。

该方案的总体流程如下：

  • 上传编译固件到涂鸦平台。
  • 平台成固件key，固件key生成授权码。
  • 使用云模组烧录工具进行烧录授权。

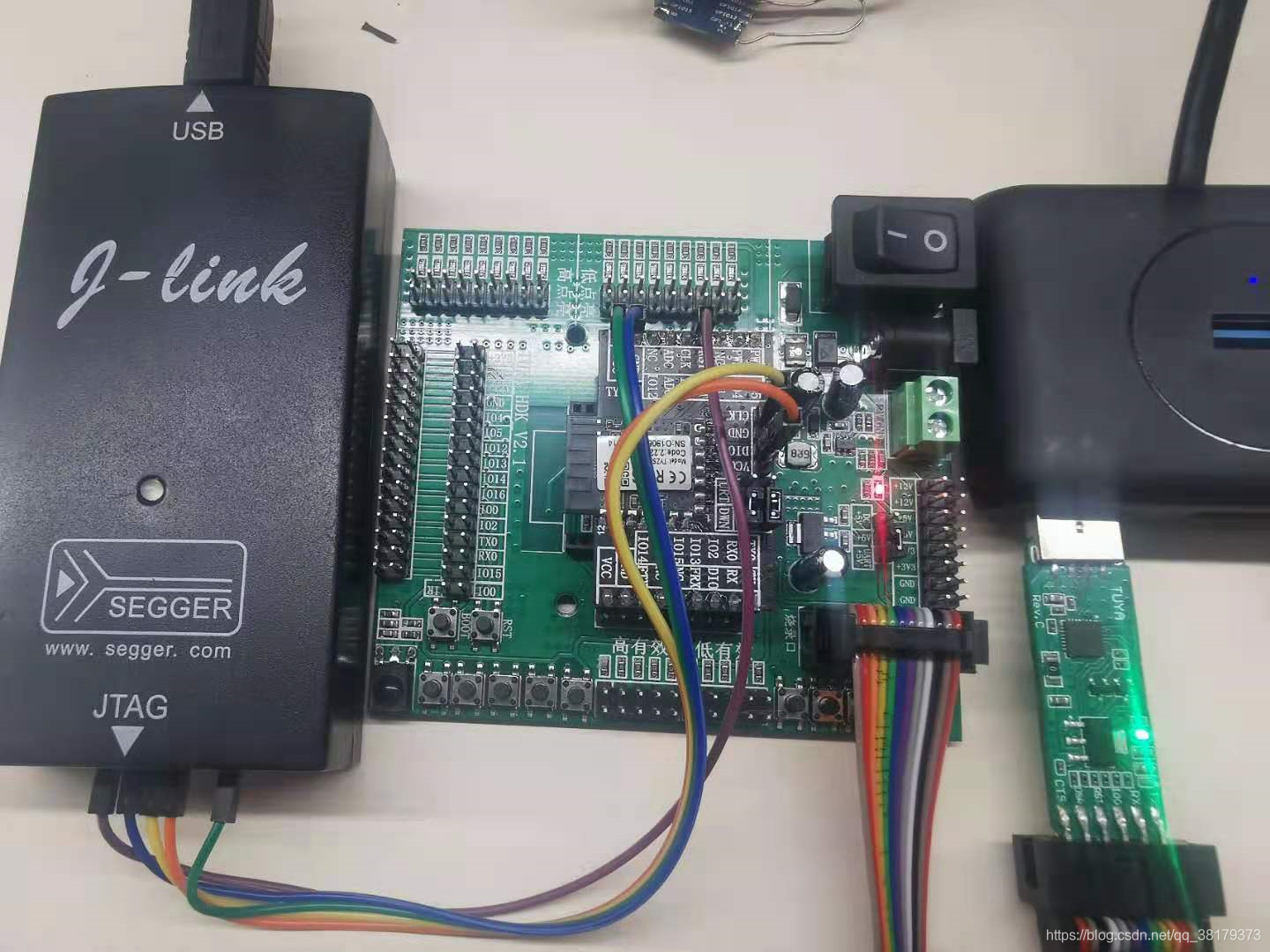

硬件准备

​ 硬件准备包括串口助手、任意搭载芯片平台EFR32MG21A020F768 的模组（本案例为TYZS5）、硬件连接图。注意：jlink下载固件，串口工具进行授权。

在这里插入图片描述

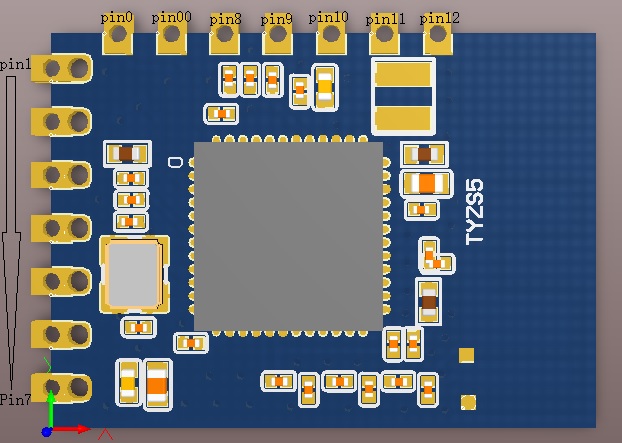

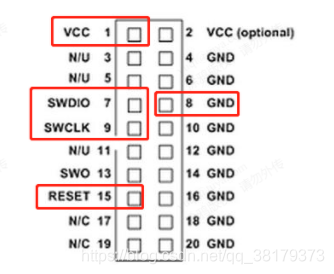

Jlink和模块连接图,点击查看YTZS5引脚定义。

在这里插入图片描述

TYZS5 模组规格书

模块对应引脚JLINK引脚图
pin00(SWCLK)SWCLK（9引脚）
pin0(SWDIO)SWDIO（7引脚）
pin10(VCC)VCC
pin7(GND)GND
pin9(nRST)RESET（15引脚）

串口和模组连接图

模块对应引脚图串口对应引脚
pin3(UART-TX)RX
pin4(UART-RX)TX
VCCVCC3.3V
GNDGND

固件上传

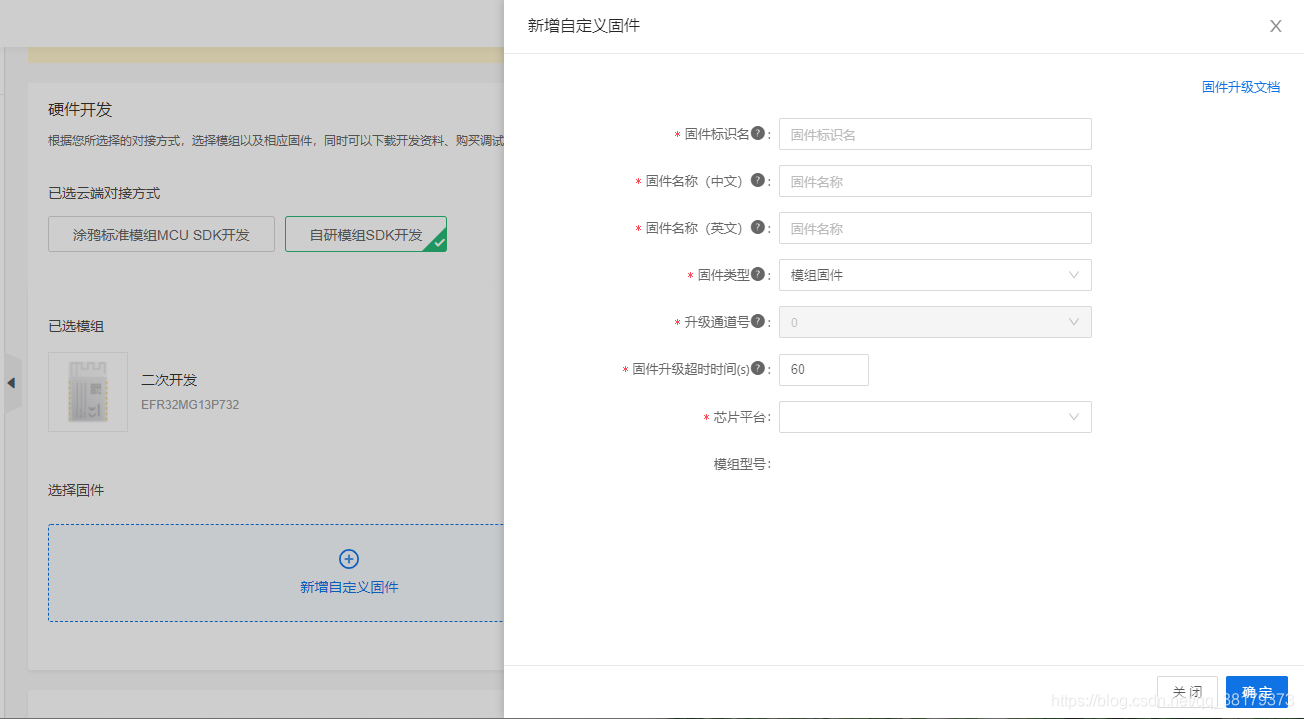

添加一个固件

在这里插入图片描述

授权码获取+烧录

​ 根据PID进行获取，请根据该链接完成云模组烧录工具下载安装：通用 Wi-Fi SDK 烧录授权说明。

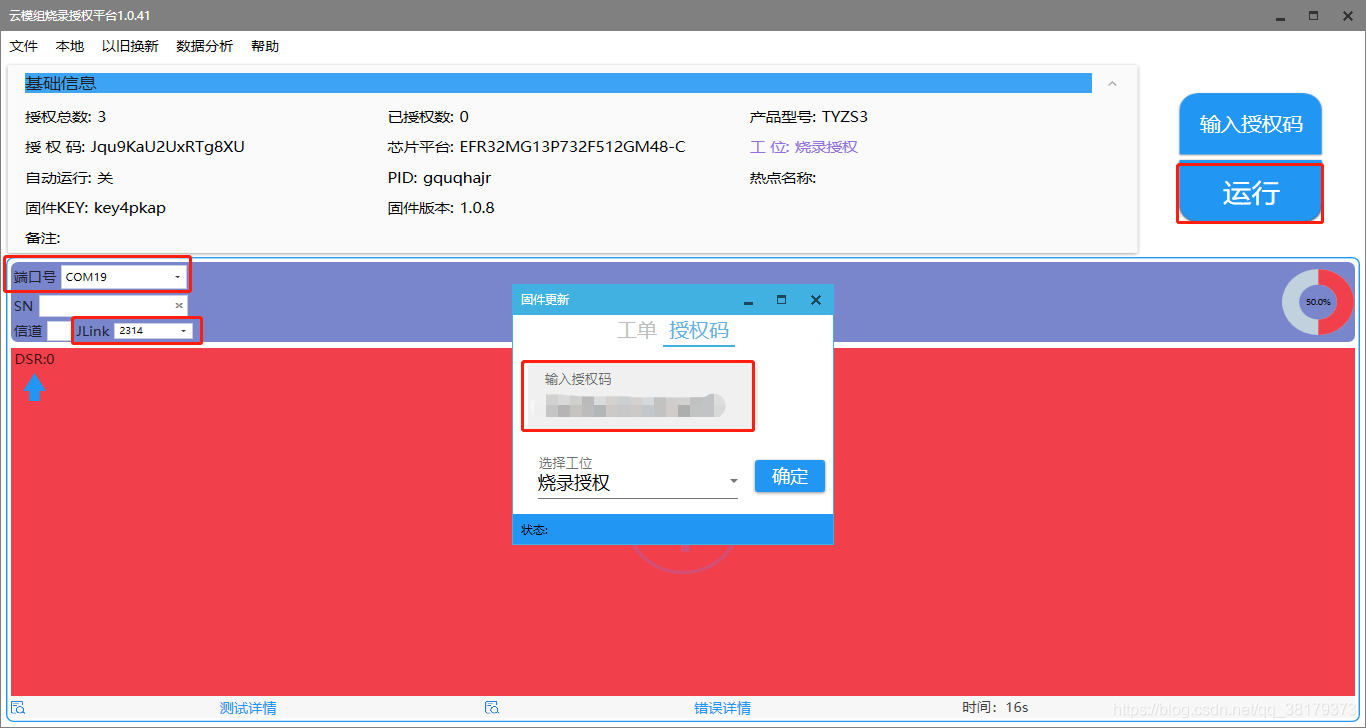

烧录步骤为选择端口号，JLINK设备，运行即可。

在这里插入图片描述

在这里插入图片描述

芯片烧录工具

方案说明

​ 该方案适用于开发阶段。该方案的特点是授权一次，重复烧录。假如已经授权过一次，客户只需要进行固件demo修改烧录，模块即能正常工作。

硬件准备

​ 请按照上文硬件连接进行连接。

软件准备

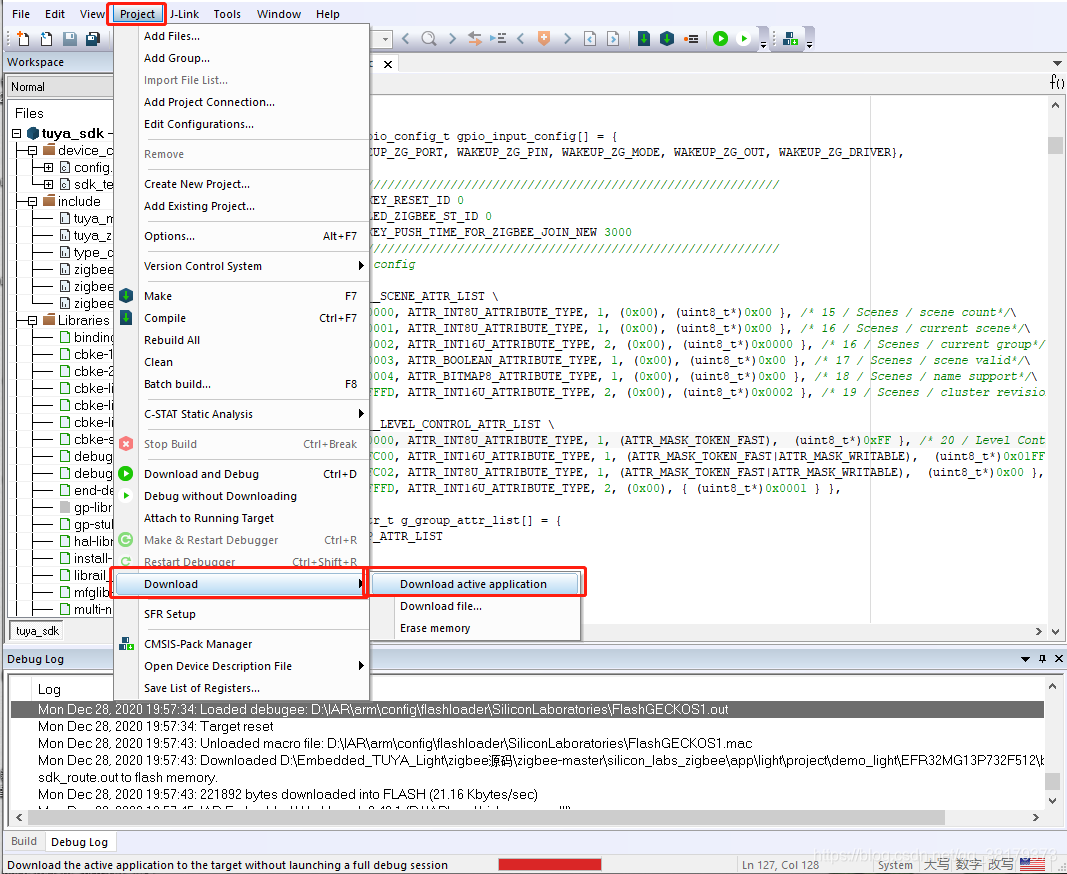

​ IAR编译环境

在这里插入图片描述

硬件准备

​ 请按照上文硬件连接进行连接。

软件准备

​ IAR编译环境

[外链图片转存中…(img-EvdrtDos-1609766587723)]

​ ubuntu环境

墨客Y
