Altium Designer 18 速成实战 第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除

Altium Designer 18 速成实战 第五部分 PCB流程化设计常用操作（二十七）泪滴添加与移除

目录

一、泪滴的作用

二、泪滴的添加

三、泪滴的移除

---

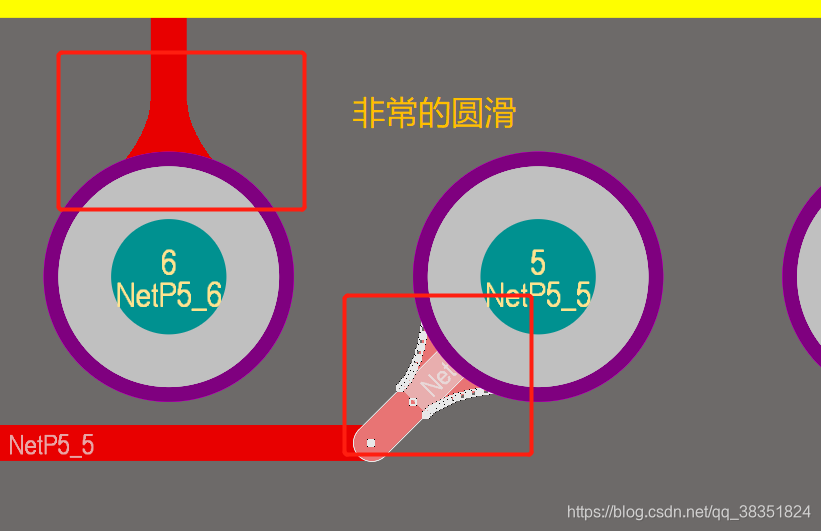

一、泪滴的作用：

1. 降低遇到外力冲撞时，导线和焊盘之间断裂的概率。
2. 使电路板更加美观。
3. 焊接时，保护焊盘，降低线和焊盘脱落的概率。
4. 使阻抗平滑，不会突变，突变可能引起串扰。

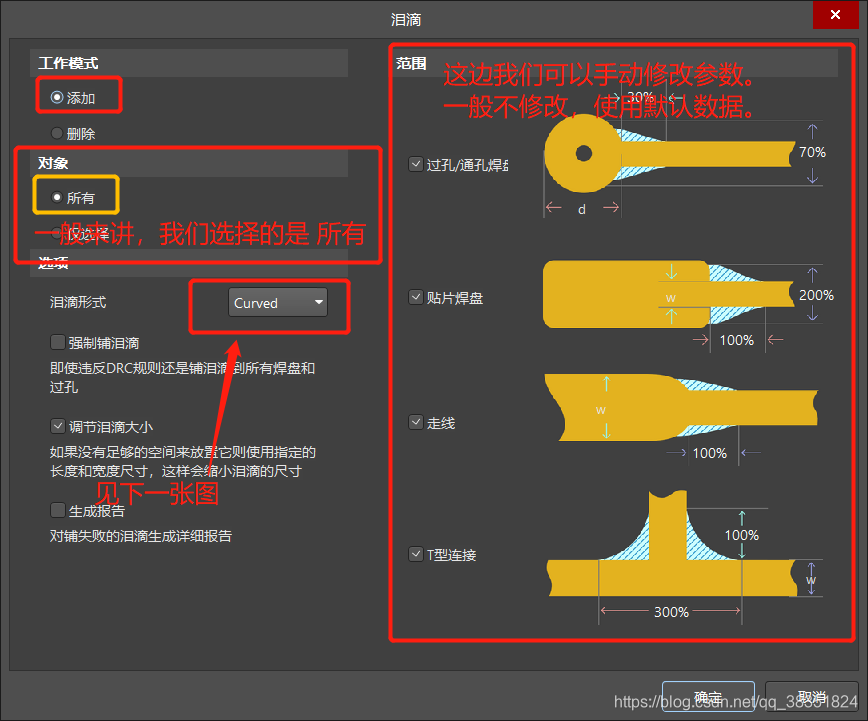

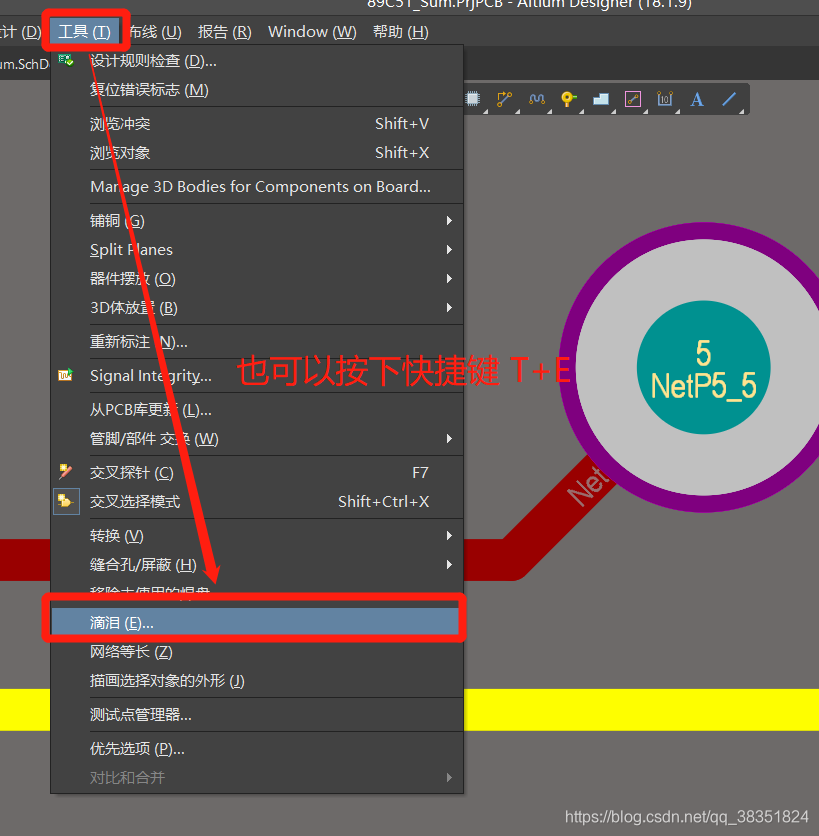

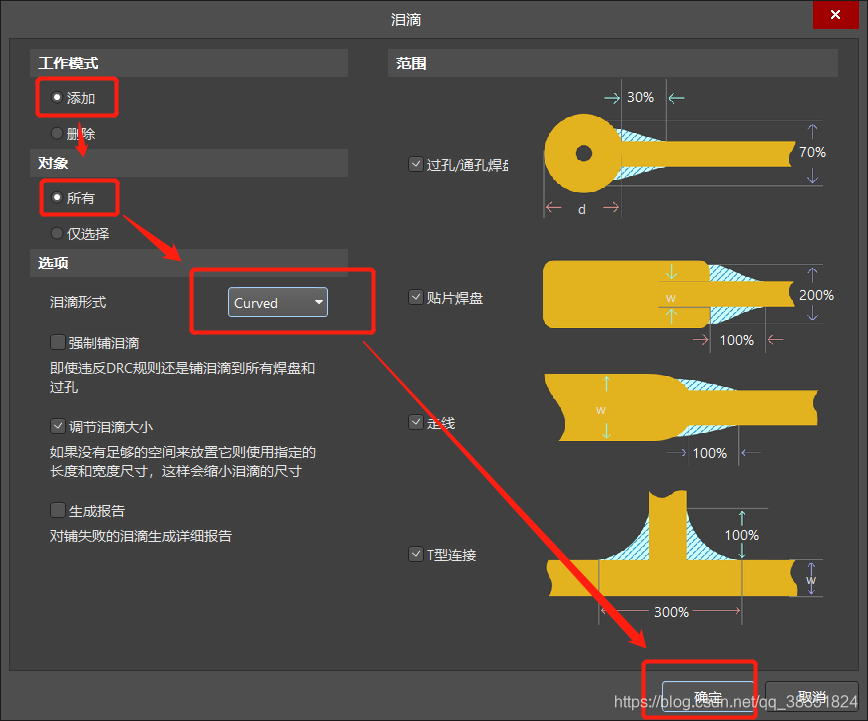

二、泪滴的添加

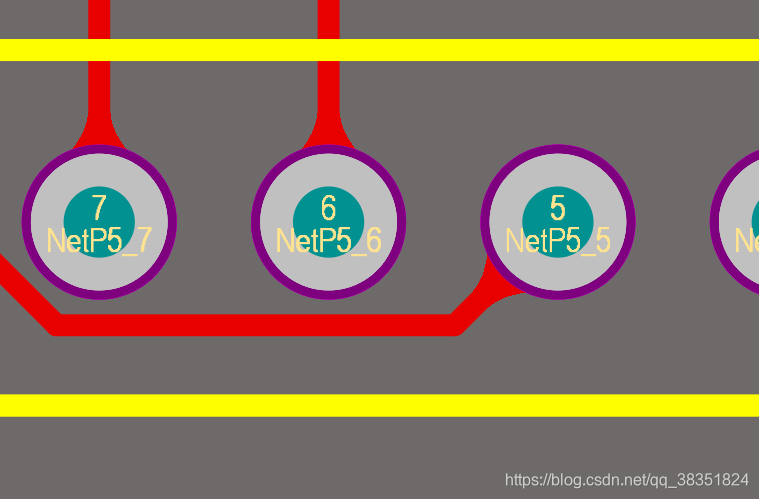

（1）Curved---比较圆滑  一般使用这个圆滑的

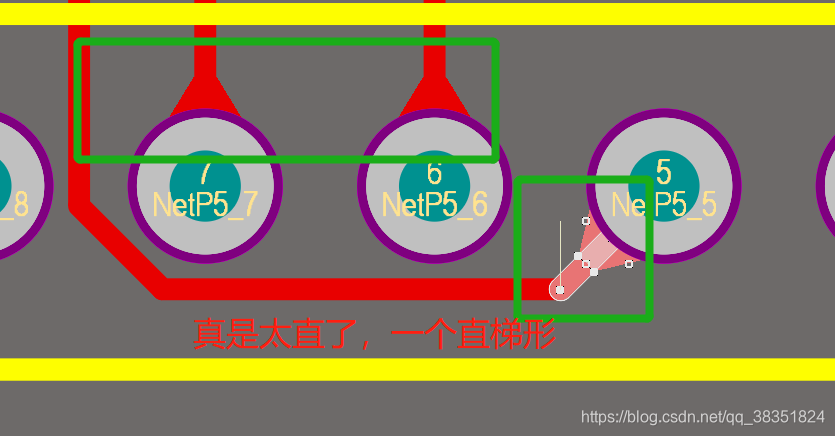

（2）Line---比较“直”

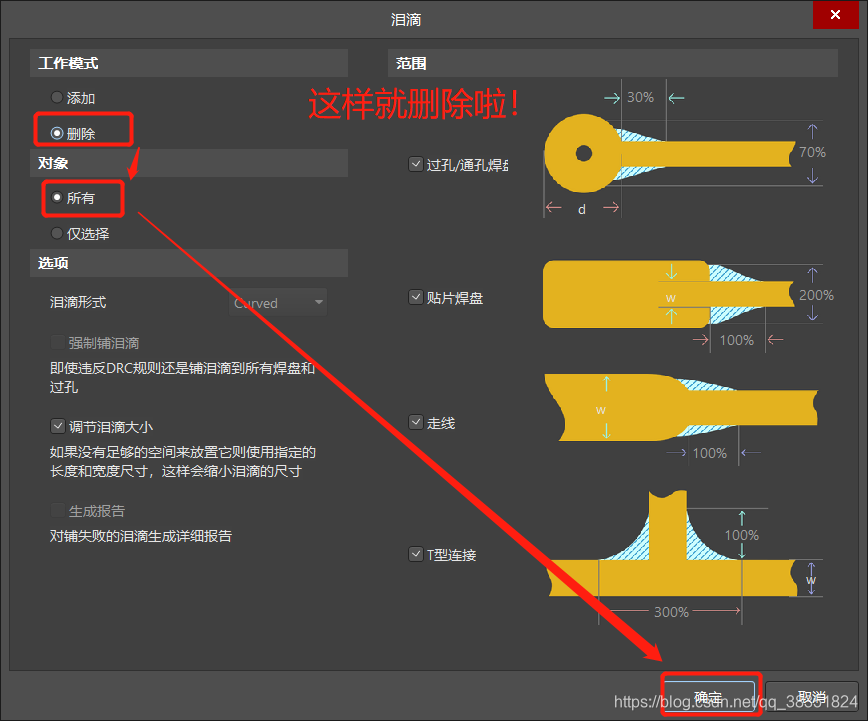

三、泪滴的移除
