Altium Designer 18 速成实战第三部分原理图的绘制（十一）页连接符的说明及使用

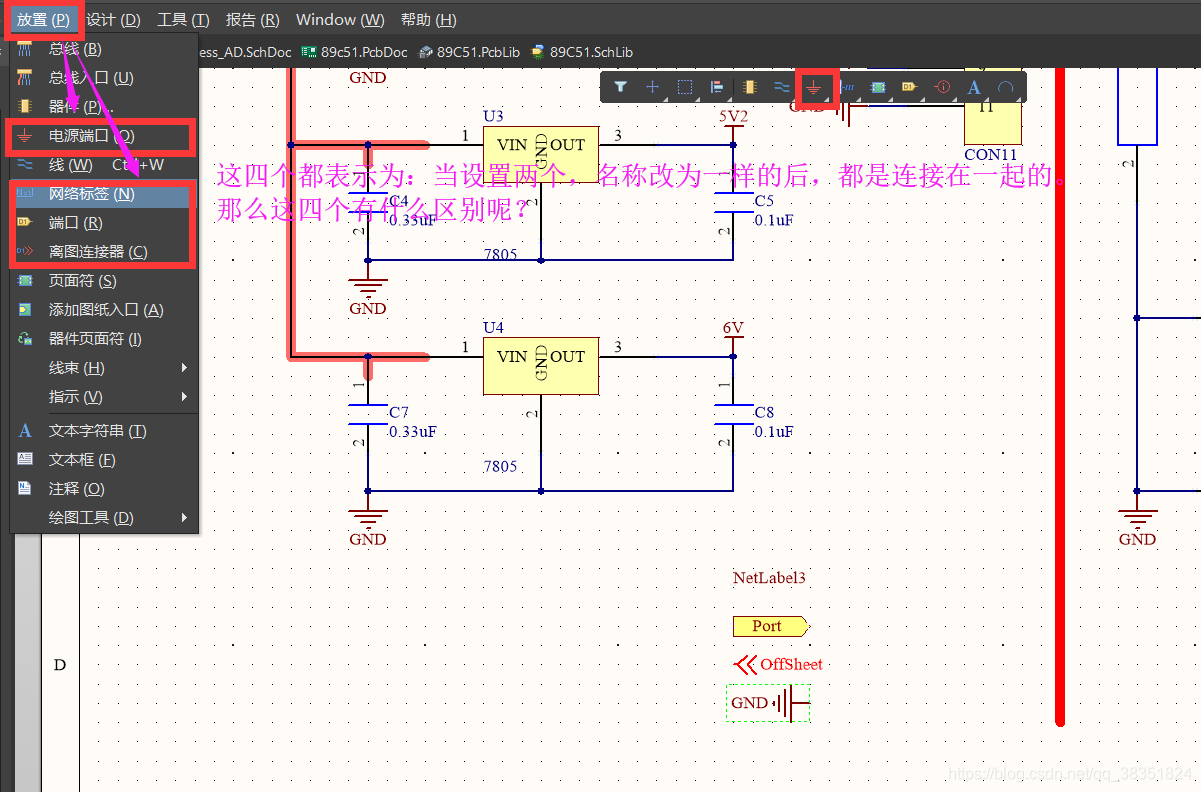

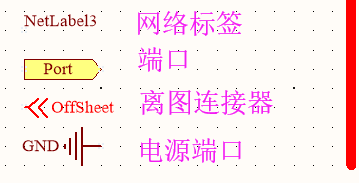

电源端口、网络标签、端口、离图连接器的区别：

① 网络标签：单页原理图、可自定义网络标签名称。

② 离图连接器：跨页原理图、可自定义离图连接器名称。

③ 端口：跨页原理图、可自定义端口名称。

④ 电源端口：完全忽略结构，都是连接在一起的。
