一、大数坐标系(以Civil3d模型为例)
- 写在前面:
Civid3d软件与CAD软件类似,如果是以大数坐标系建模,原点则为(0,0),模型上取一点坐标基本为(8位X,7位Y)。可用id命令在civil3d中获取模型上某点的坐标进行验证。
额外拓展:查看模型中心点坐标位置,并确定模型坐标类型(大数坐标建模or参考建模)
使用NW打开c3d模型,确定模型坐标系。

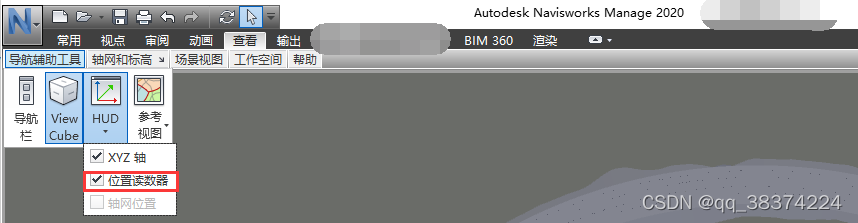

(1)设置环境:工具切换到 查看/导航辅助工具
a. 选中 ViewCube,视图右上角会出现 Cube 控制界面;
b. 点 HUD 下的箭头,选中"位置读数器", 左下角会显示当前相机的坐标;
(2)操作 Cube 控制界面, 获取模型中心坐标:

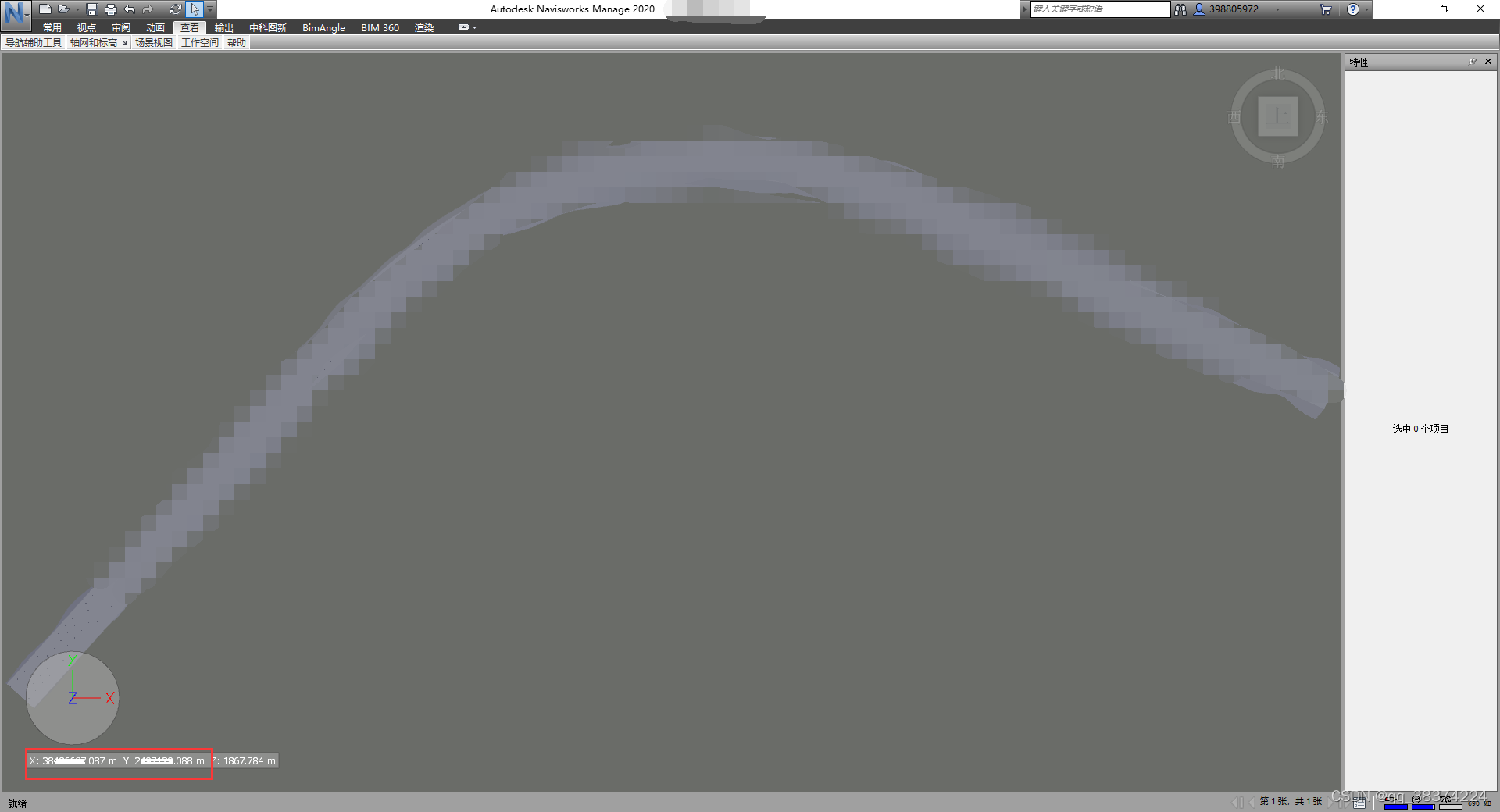

a. 切换到 “上” 视图,记下左下角的 x 和 y 的坐标;这个坐标则为c3d模型中心点的坐标。
(3)通过上一步获取的XY坐标为:(8位X,7位Y),明确该坐标系为大数坐标值。
- 案例
2、导出参数配置投影坐标系
大数坐标系模型导出时,遵循的规则为大数坐标系原点(0,0,0)映射到投影坐标系(0,0,0)原点,即建立两个坐标系之间坐标轴原点、XYZ轴之间的映射关系。

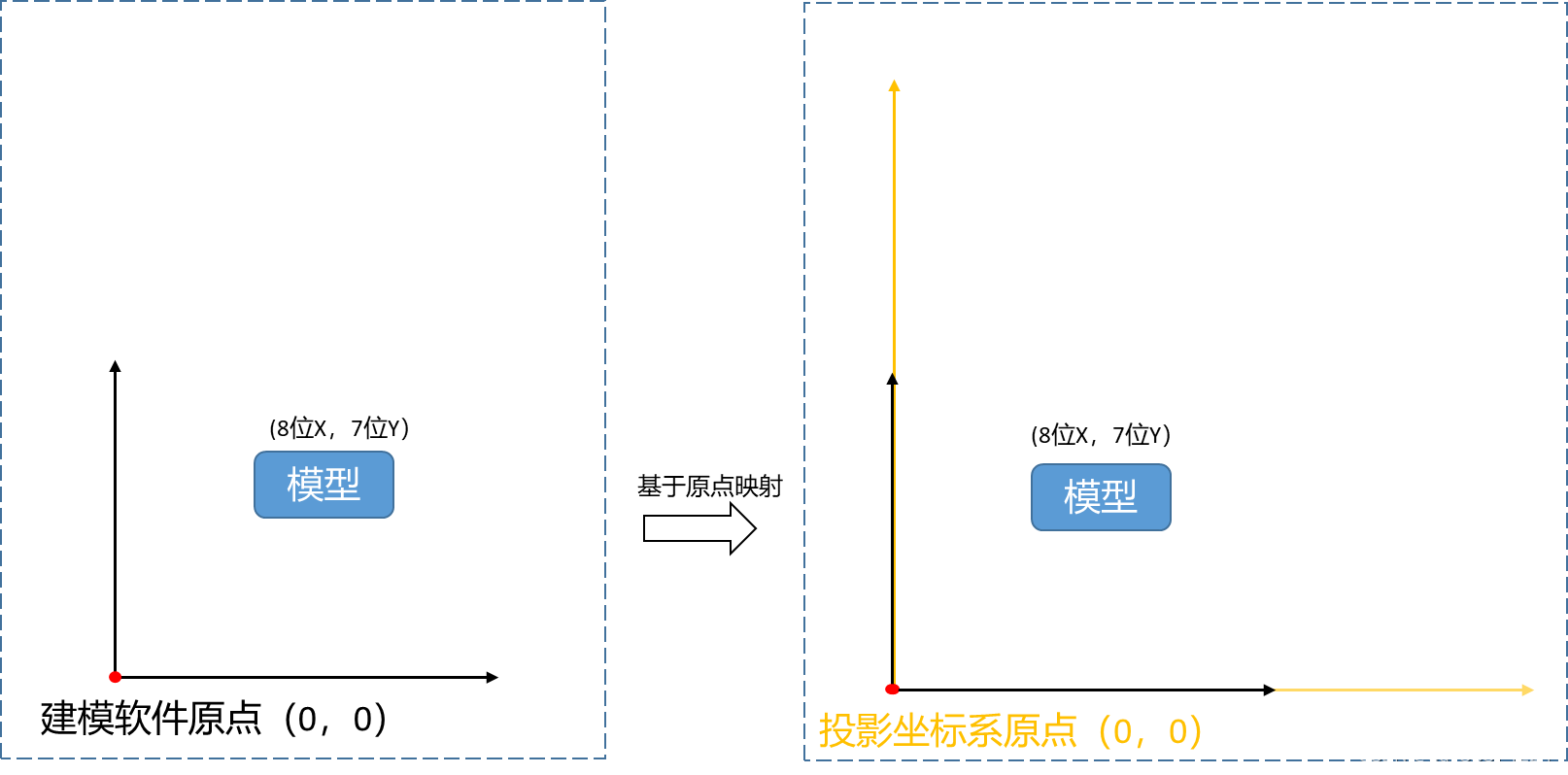

NW内的大数坐标系投影映射逻辑如下图所示:
基于上面的映射关系,咱们按照标准投影坐标系配置即可:

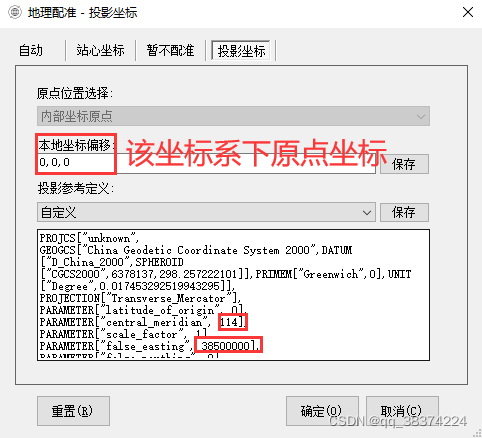

即配置标准的中央经线、假东(也可直接上传prj文件)
本地坐标位置映射到投影坐标系下后坐标应仍为(0,0,0)点,即原点坐标仍然为(0,0,0)。
因此按照图片内容导出即可。
二、参考坐标系(以RVT模型为例)
- 写在前面:
RVT软件内无法存储大数坐标值,因此建模都是使用项目基点建模,即模型一般为参考坐标系。
- 案例
1、使用REVIT打开rvt模型,确定模型坐标系。

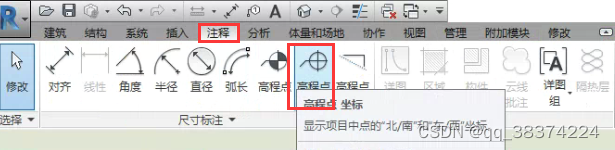

(1)设置环境:菜单栏-注释-高程点
(2) 将鼠标挪动至模型位置,可以看到模型基点坐标为(0,0),模型角点坐标为(X四位数、Y四位数),由此推测模型为以项目基点(0,0)为原点,参考坐标系建模。模型上所有点的坐标都是基于项目基点的相对坐标。
2、配置投影坐标系
参考坐标系转换到投影坐标系时,需要将参考坐标系下的原点坐标(0,0)映射到投影坐标系下的原点坐标(464327.2744,669549.1993 )。

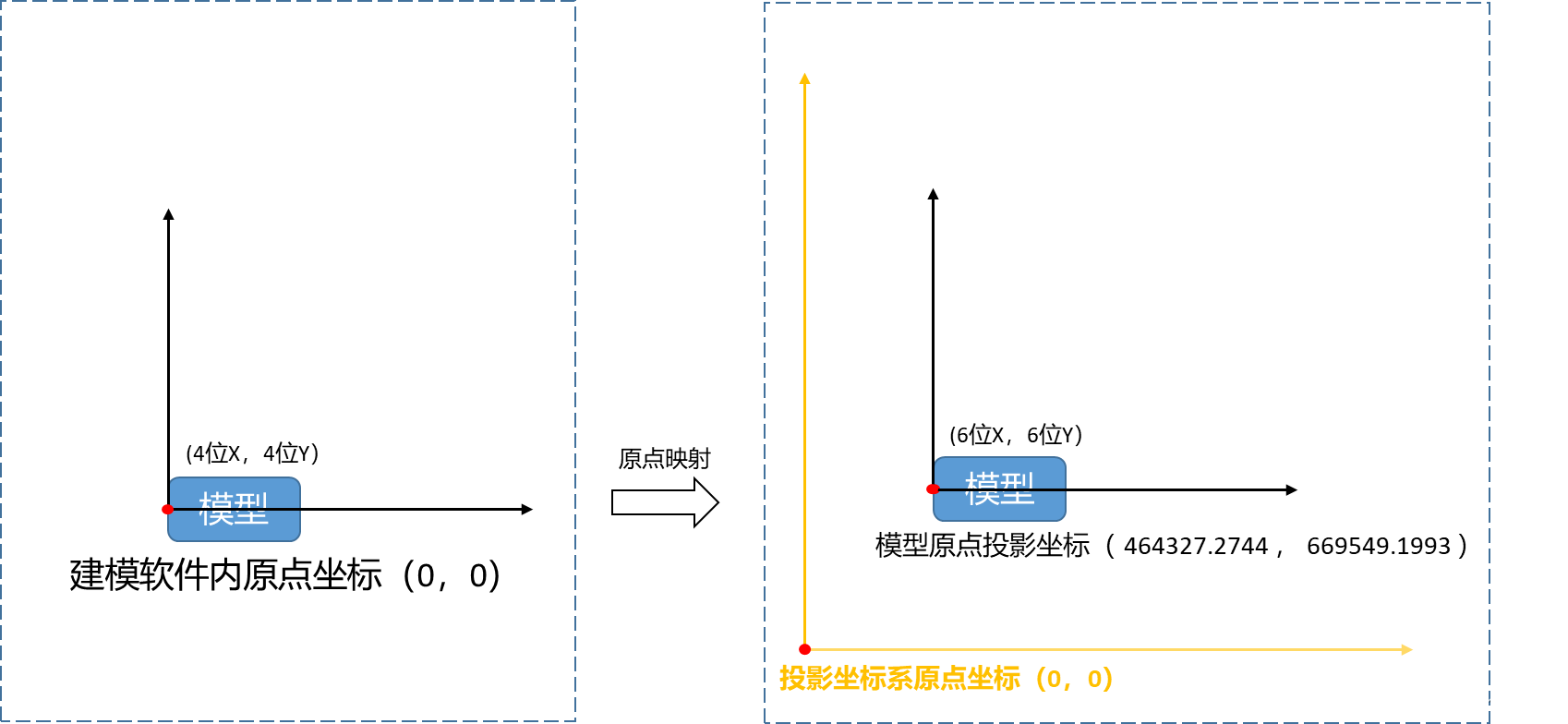

RVT中参考坐标系投影映射逻辑如下图所示:
基于上面的映射关系,咱们配置投影坐标系:中央经线、假东、假北。
本地坐标位置映射到投影坐标系下后坐标变为(464327.2744,669549.1993,0 )点,调整方式可使用两种方式:

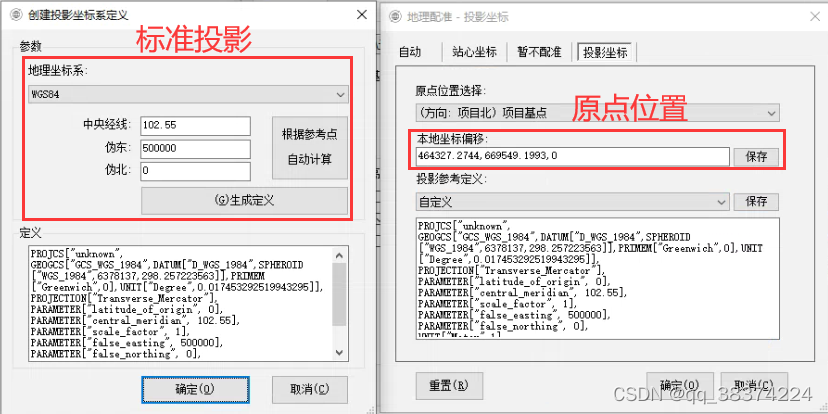

(1)配置标准坐标系,设定原点坐标。

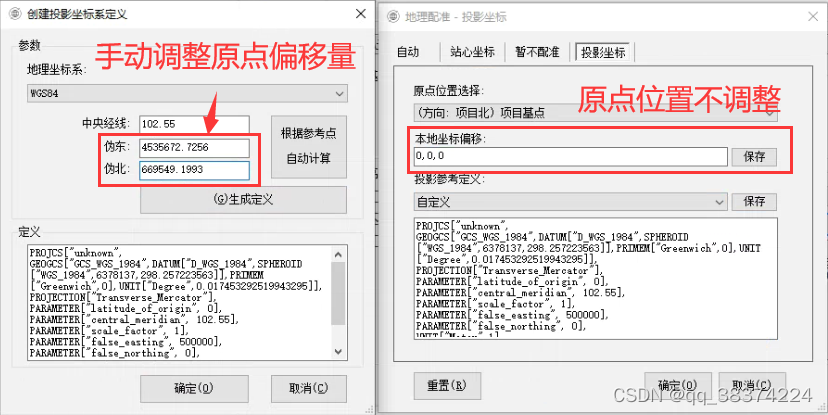

(2)手动配置坐标系偏移量。
3、按图示方式导出即可
