CAD图纸导入REVIT内并精准建模

整体原理逻辑：

1、CAD图纸(原点至原点）导入，作为建模参考底图，此刻测量点、项目基点位置都与CAD图纸原点重合。
2、测量点位置不动（目的是为了保障明确参考坐标系原点的坐标），挪动项目基点位置至CAD图纸附近，定义项目基点此时的位置为参考坐标系原点位置。
3、基于CAD图纸建模
4、使用参考坐标系原点CAD坐标+CAD图纸投影参数导出模型即可。

一、CAD图纸导入REVIT

1、CAD图纸导入

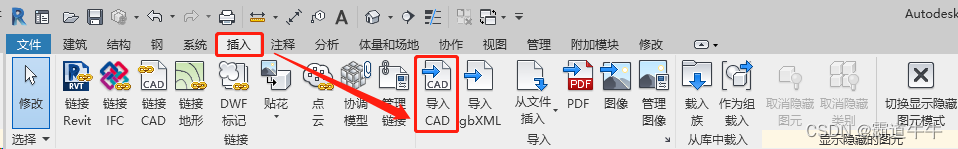

（1）插入-导入CAD

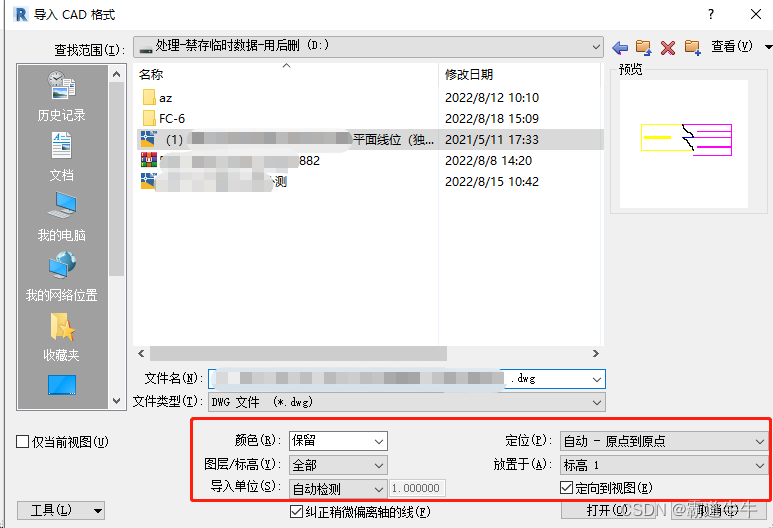

（2）弹出导入CAD格式窗口，我们找到图纸所在文件夹，点击图纸，看到下方选项，将最左侧“仅当前视图”前面勾选上（当模型中楼层较多的时候就不会显得很乱），然后颜色选择保留，“图层/标高”选择全部，“导入单位”选择毫米，定位选择自动-原点到原点，点击打开。CAD图纸就导入Revit啦。

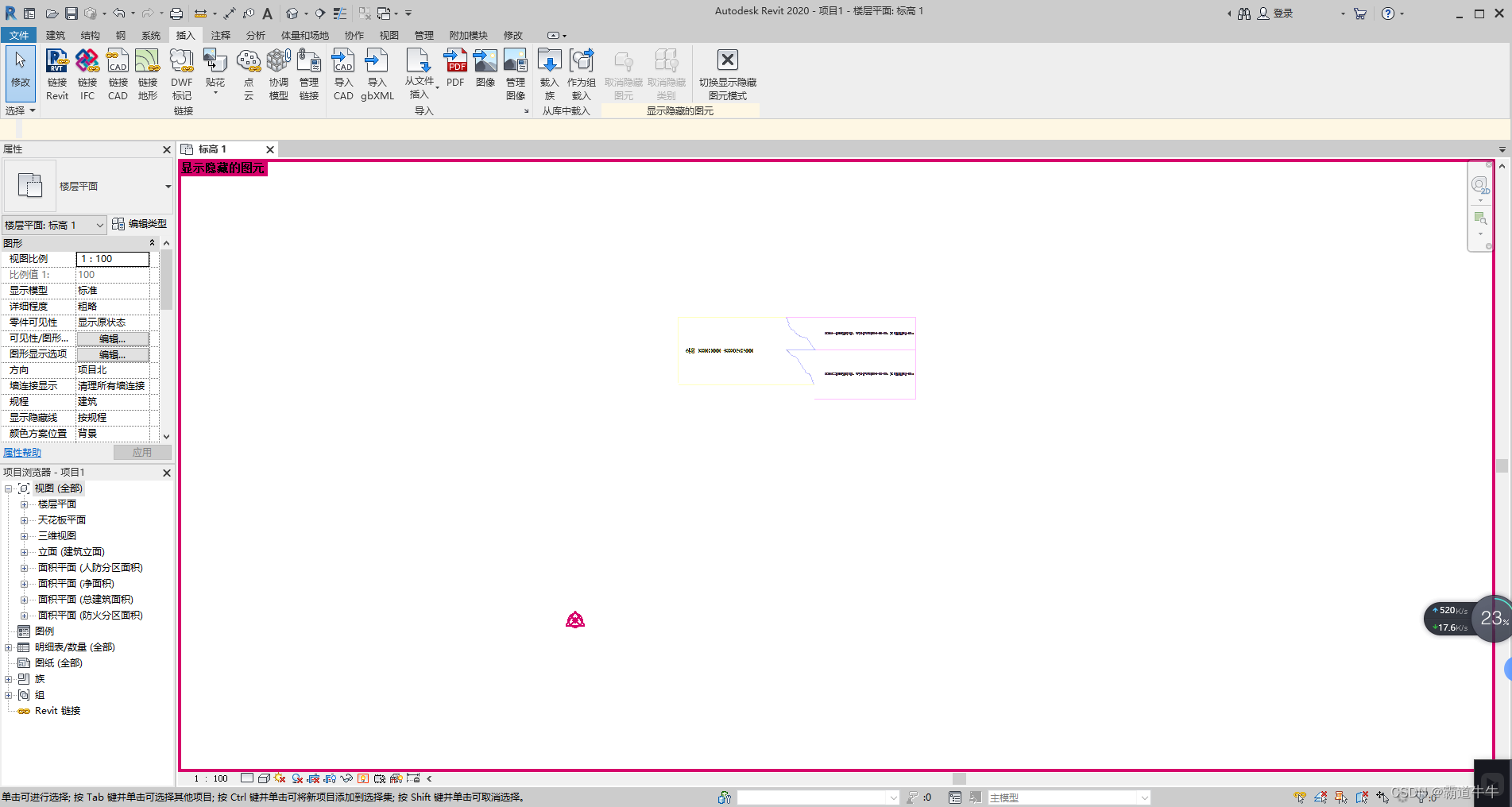

（3）成果

2、CAD图纸链接

还可以通过链接CAD导入CAD图纸，跟导入CAD不同的是，链接的CAD图纸源文件被修改了，修改的部分可以同步到Revit，而导入CAD图纸则不能更新。另外通过”链接CAD”制作的REVIT模型拷贝个别人时，连同CAD文件也要拷贝

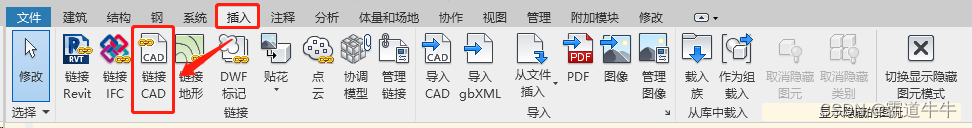

点击”插入“选项卡下方的“链接CAD”功能。

二、REVIT内精准建模

1、将项目基点挪动至参考坐标点

项目基点的坐标是参考测量点的坐标位置，可以发现，当项目基点与测量点重合时，项目几点坐标为（0，0，0），如下图所示：

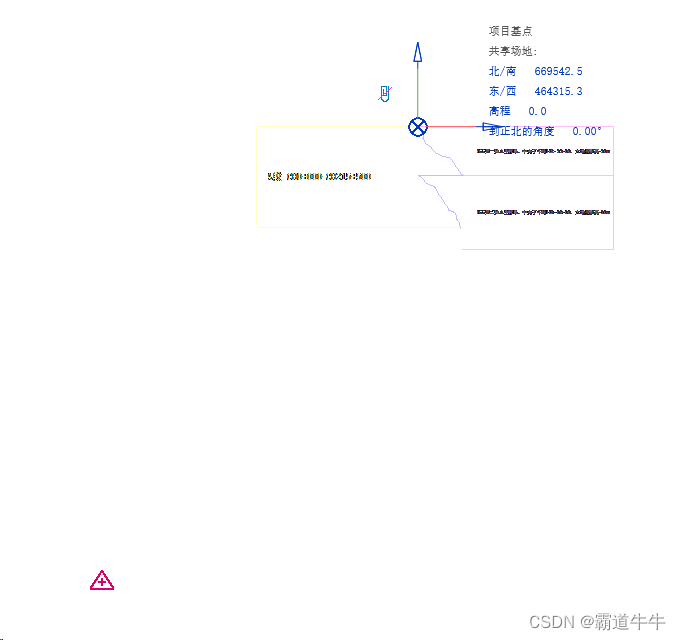

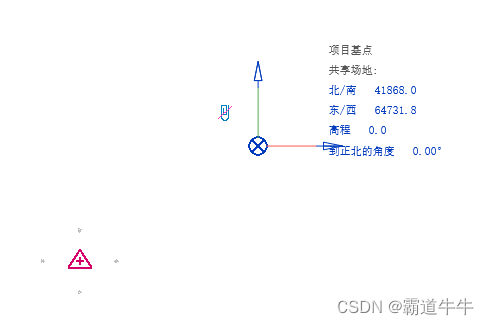

关闭项目基点的回形针，挪动项目基点，会发现CAD图纸位置不变，项目基点的坐标变了，坐标为相对测量点的坐标位置（X，Y，Z），如下图所示：

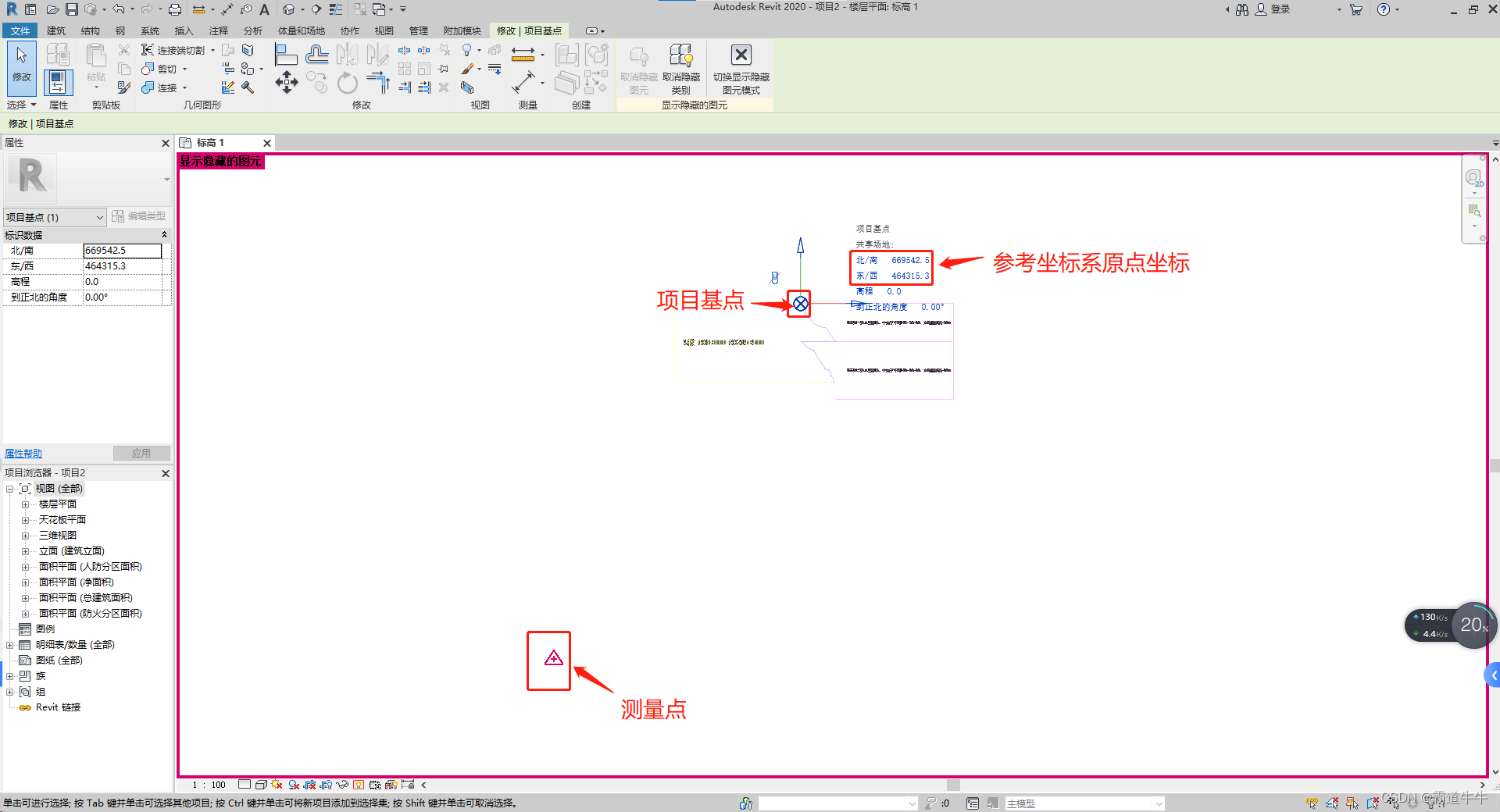

将项目基点挪动至导入的CAD图纸附近（必须关闭回形针。不然会发现图纸会随着项目基点的位置相对移动），设定此时的项目基点为参考坐标系的原点，其坐标为参考坐标系原点CAD坐标。

2、基于图纸建模

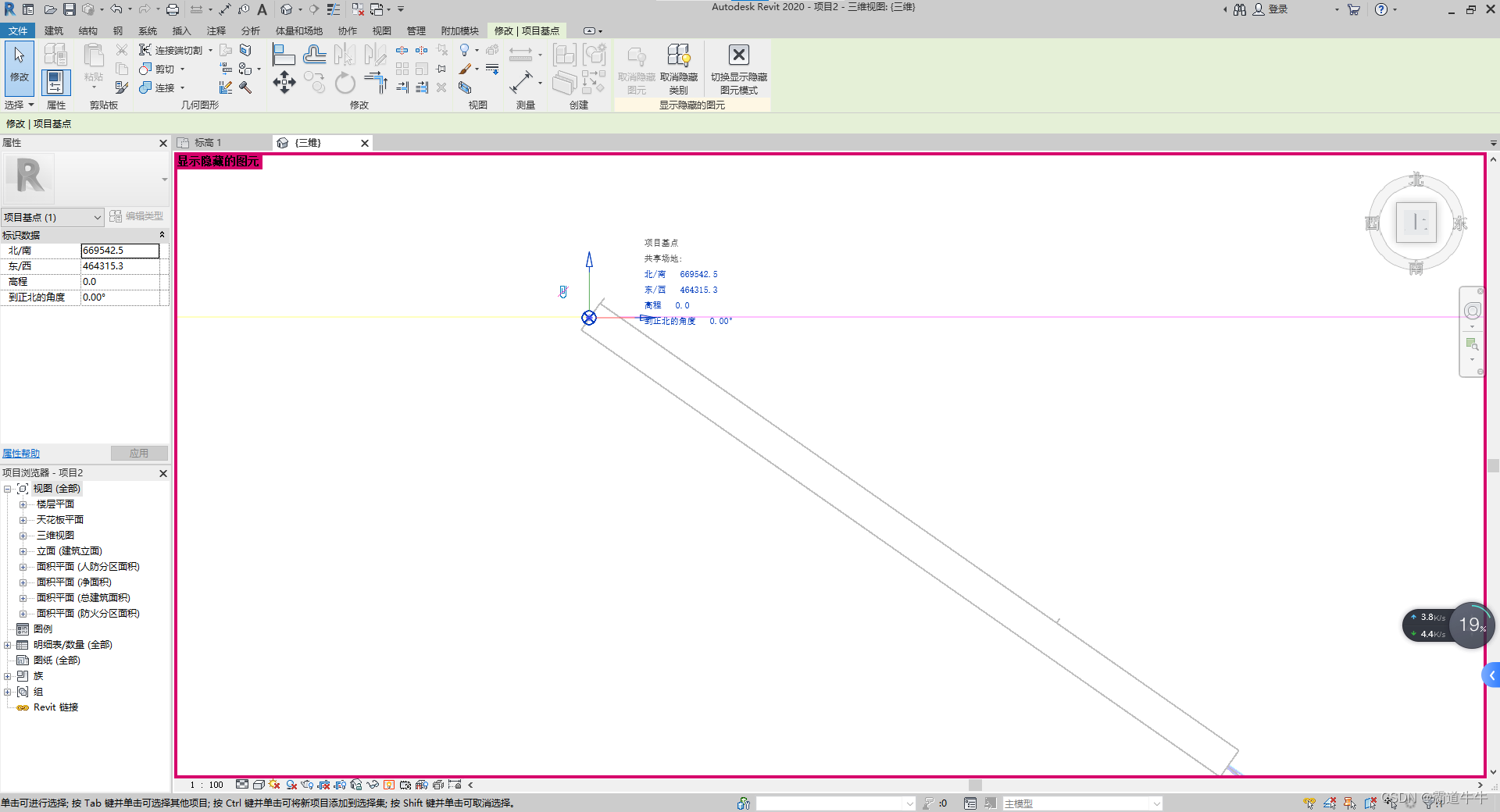

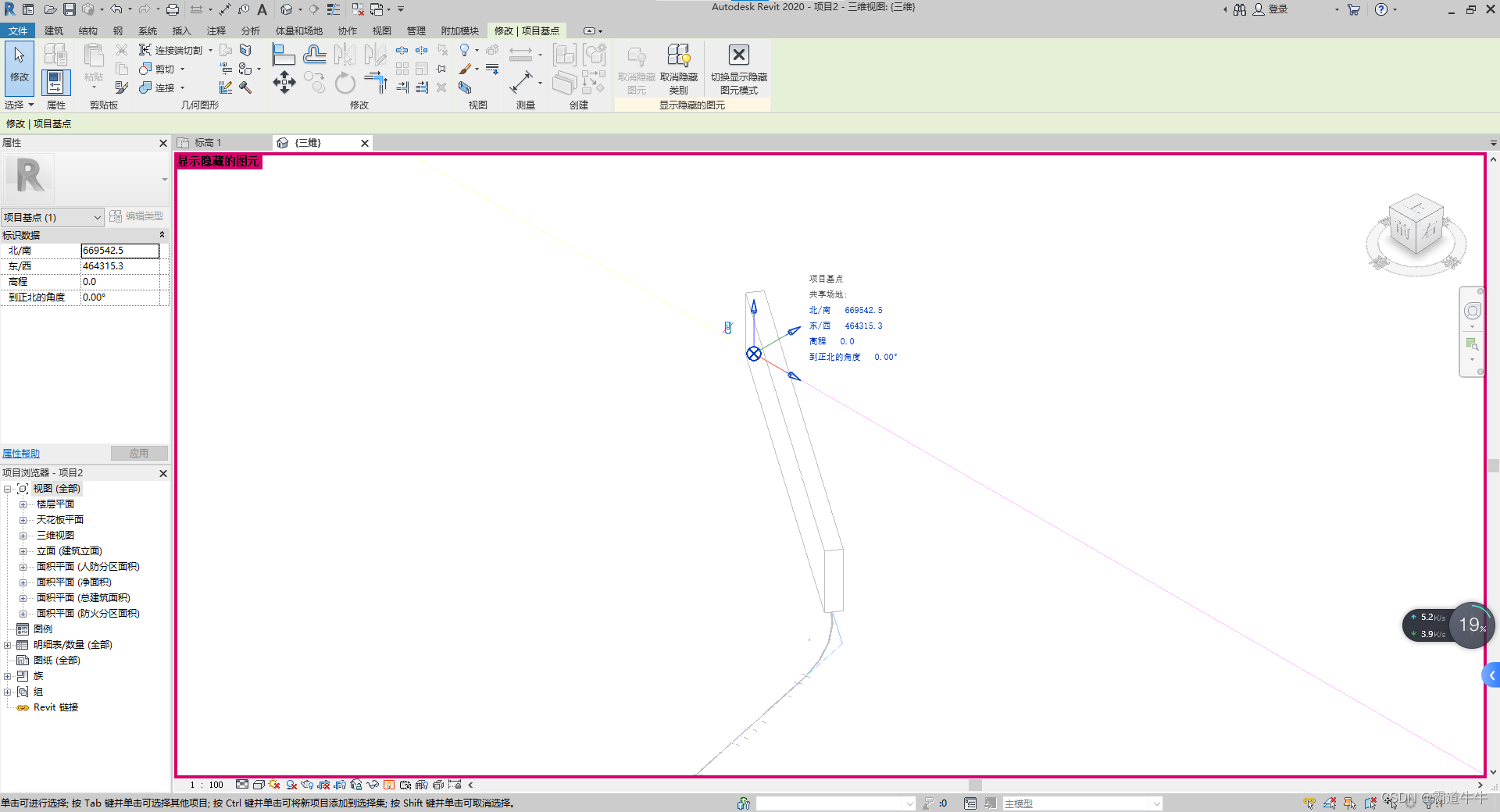

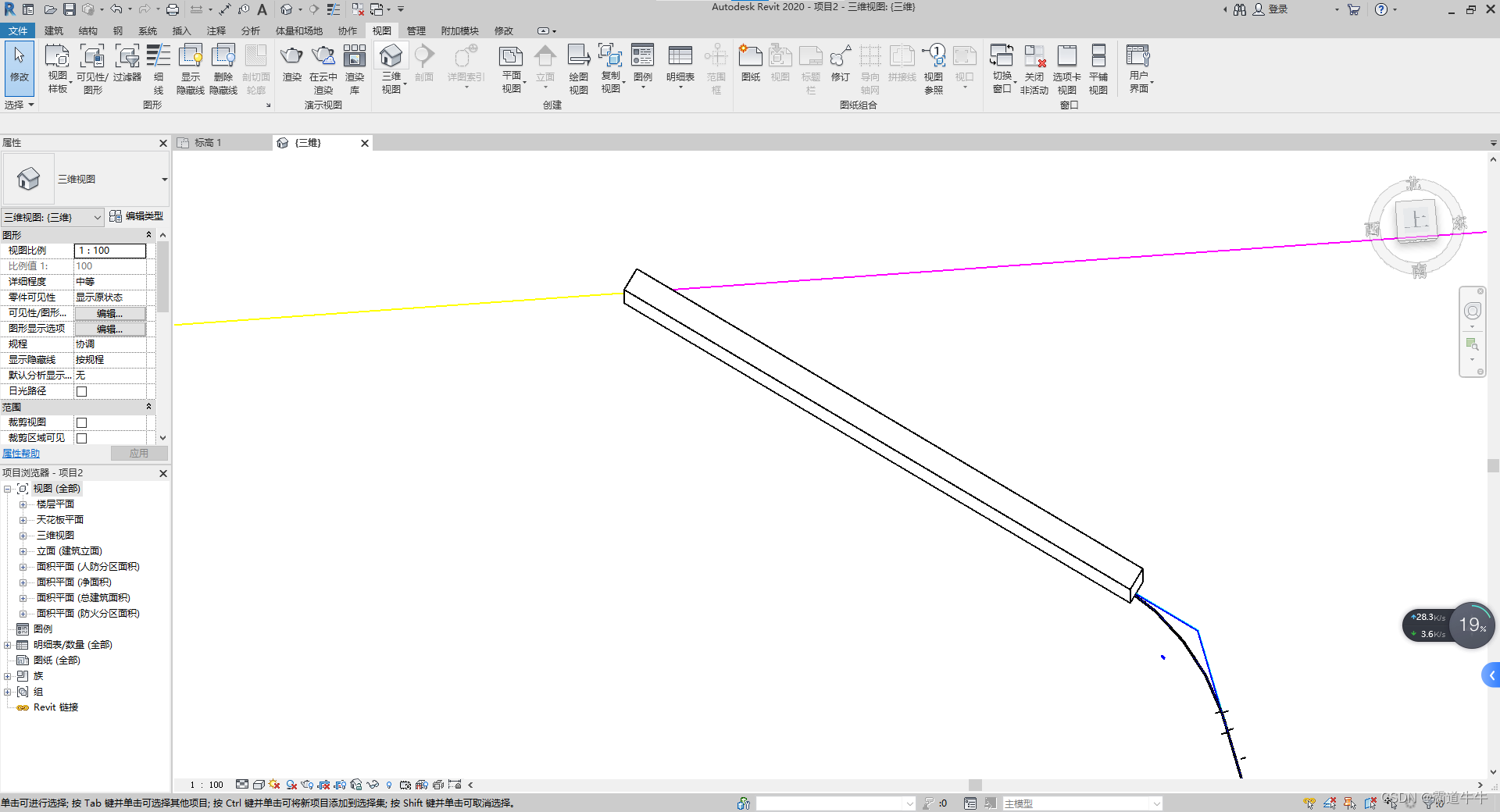

此刻项目基点位置已经在模型主体位置附近，基于CAD图纸建模即可。

3、导出模型

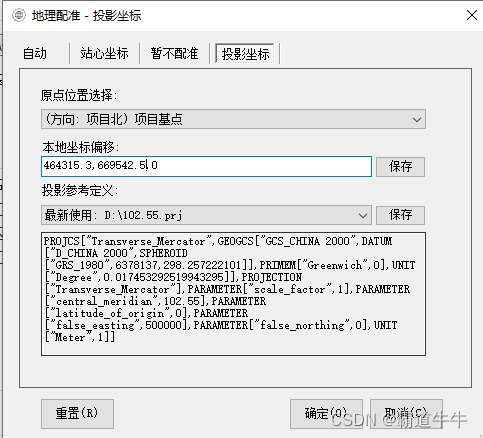

投影参数设定为CAD图纸的参数
本地坐标偏移填写参考坐标系原点坐标。

结果验证，流程走通。

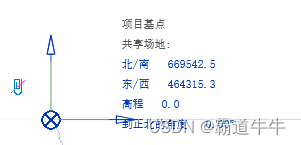

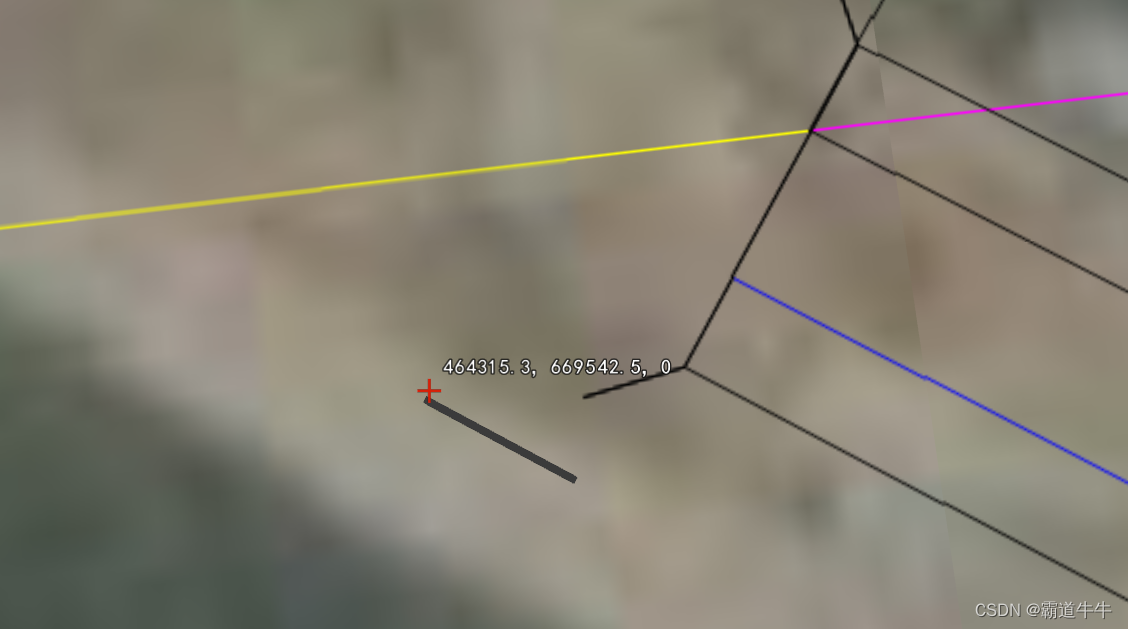

从下图CAD软件中获取的（464315.3，669542.5）点中可发现，参考系坐标原点位置与CAD内点位置一致，位置正确。

三、问题

1、测量点位置能否挪动？

答案：可以挪动。

但我们需要了解小标签打开与不打开的区别：

（1）原始测量点坐标与项目基点坐标：

（2）基于（1）的数据，打开测量点标签，挪动测量点位置后的测量点坐标与项目基点坐标：

测量点坐标没有变化，项目基点位置有变化

（3）基于（1）的数据，关闭测量点标签，挪动测量点位置后的测量点坐标与项目基点坐标：

测量点坐标有变化，项目基点位置无变化
