单片机设计_智能可视化倒车系统(STM32、OV7670摄像头、HC-SR04超声波传感器)

置顶 已于 2023-03-06 15:49:52 修改
阅读量4.8k 收藏 54
点赞数 10
分类专栏： STM32 文章标签： stm32 单片机 传感器 c语言 计算机视觉
于 2020-08-24 11:06:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_38393591/article/details/108195454
版权
本文介绍了一款基于STM32F103的智能可视化倒车系统，系统集成了图像传感器OV7670和超声波传感器HC-SR04，用于实时监测车辆后方图像及障碍物距离，并在4.3寸LCD屏幕上显示，实现安全倒车功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

智能可视化倒车系统

想要更多项目私wo!!!

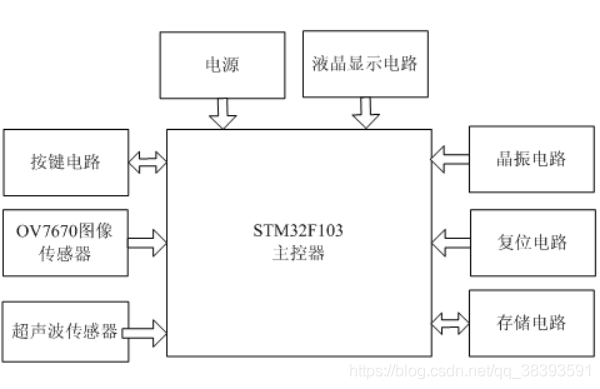

一、系统总体框图

当小车前进时，LCD上可显示小车前进的提示信息等；当小车后退时，开始利用图像传感器实现对小车后侧的图像实时监测，利用距离传感器实现对小车后侧障碍物的距离实时监测，并将测量数据传送至STM32进行处理，然后由控制器根据所检测的各种数据实现在LCD模块上显示出来。根据要求设计要求，可得到系统总体框图如下：
在这里插入图片描述

二、总体电路设计

根据总体框图，主控芯片可用STM32F103，再在该主控芯片外部连接晶振电路、复位电路、存储电路、按键电路、电源电路、图像传感器电路、距离传感器电路和声音报警电路等。 因条件限制，系统主控采用STM32F103ZET6开发板，开发板自带了复位电路、电源电路、晶振电路、声音报警电路等，存储器则为微控制器芯片内部系统总线上挂接的外设，系统电源由开发板本身通过一个usb电路供电，也可由提供的5v开关电源提供，显示模块为配套的4.3寸LCD，屏幕分辨率为800x480。距离传感器可以采用HC-SR04超声波传感器模块，图像传感器可以采用OV7670摄像头模块，将它们安装在小车后方，在小车后退时，实时检测后方的图像，以及与小车后方障碍物直接的距离，当距离太小时，发出警告。OV7670摄像头模块，最大能够输出VGA分辨率（640x480）的图像，直接和开发板的摄像头电路连接，HC-SR04超声波传感器能够检测2cm-400cm的距离，可用杜邦线和开发板的IO口相连。系统通过控制按键模块，实现对微控制器控制，同时微控制器控制OV7670图像传感器模块、HC-SR04超声波传感器模块和LCD显示模块，实现小车倒车时的图像显示，和障碍物距离过小报警。

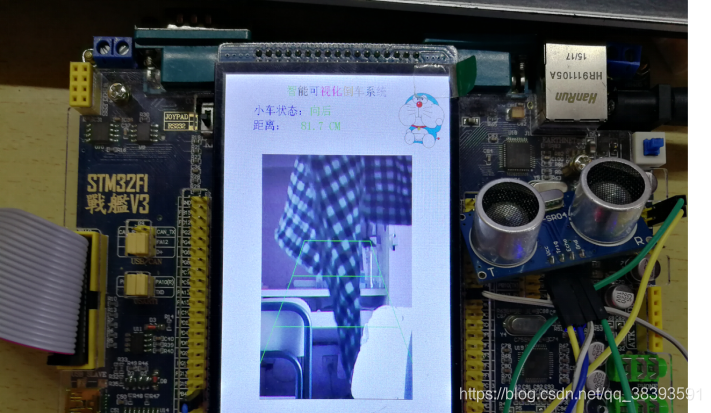

三、运行结果图

v

四、主代码
/*想要更多项目私wo!!!*/
#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "string.h"
#include "ov7670.h"
#include "tpad.h"
#include "timer.h"
#include "exti.h"
#include "usmart.h"
#include "beep.h"
#include "LcdApi.h"
#include "image.h"
const u8*LMODE_TBL[5]={"Auto","Sunny","Cloudy","Office","Home"};//5种光照模式
const u8*EFFECTS_TBL[7]={"Normal","Negative","B&W","Redish","Greenish","Bluish","Antique"};	                   //7种特效
extern u8 ov_sta;           	//在exit.c里 面定义
extern u8 ov_frame;	            //在timer.c里面定义
u32 ov_window_x,ov_window_y,ov_window_j;

 int main(void)
 {
	u8 key,key_old;
  u8 flag = 0;
	u8 lightmode=0,saturation=2,brightness=2,contrast=2;
	u8 effect=0;
	u8 msgbuf[15];				//消息缓存区
	u8 tm=0;
	TIM5_Cap_Init(0XFFFF,72-1);
	delay_init();	    	           //延时函数初始化
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);    //设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	uart_init(9600);	        	//串口初始化为 115200
 	LED_Init();		  			//初始化与LED连接的硬件接口
	KEY_Init();					//初始化按键
	LCD_Init();			   		//初始化LCD
	BEEP_Init();
	TPAD_Init(6);				//触摸按键初始化
 	POINT_COLOR=RED;			//设置字体为红色
   LCD_ShowString(30,30,200,16,16,"OV7670 Init...");
	while(OV7670_Init())       //初始化OV7670
	{
		LCD_ShowString(30,30,200,16,16,"OV7670 Error!!");
		delay_ms(200);
	  LCD_Fill(30,230,239,246,WHITE);
		delay_ms(200);
	}
 	LCD_ShowString(30,30,200,16,16,"OV7670 Init OK");
	delay_ms(1500);
	TIM6_Int_Init(10000,7199);			//10Khz计数频率,1秒钟中断
	EXTI8_Init();
   ov_window_x=480;
	ov_window_y=400;
	ov_window_j=192000;
	OV7670_Window_Set(12,176,480,400);	//设置窗口
   OV7670_CS=0;
	LCD_Clear(WHITE);
	BACK_COLOR=WHITE;
	POINT_COLOR=GREEN;			//设置字体为绿色
	zt=0;
	ov_windows=1;
	Show_Str(20,100,220,24,"智",24,0);     //覆盖显示
	delay_ms(200);
	POINT_COLOR=BLACK;
	Show_Str(70,100,220,24,"能",24,0);    //覆盖显示
	delay_ms(200);
	POINT_COLOR=BLUE;
	Show_Str(120,100,220,24,"可",24,0);    //覆盖显示
	delay_ms(200);
	POINT_COLOR=BRED;
	Show_Str(170,100,220,24,"视",24,0);      //覆盖显示
	delay_ms(200);
	POINT_COLOR=MAGENTA;
	Show_Str(220,100,220,24,"化",24,0);     //覆盖显示
	delay_ms(200);
	POINT_COLOR=BROWN;
	Show_Str(270,100,220,24,"倒",24,0);     //覆盖显示
	delay_ms(200);
	POINT_COLOR=GRAY;
	Show_Str(320,100,220,24,"车",24,0);      //覆盖显示
	delay_ms(200);
	POINT_COLOR=DARKBLUE;
	Show_Str(370,100,220,24,"系",24,0);      //覆盖显示
	delay_ms(200);
	POINT_COLOR=LIGHTGREEN;
	Show_Str(420,100,220,24,"统",24,0);      //覆盖显示
	delay_ms(200);
	POINT_COLOR=GREEN;
	flash_1();
	flash_2();
	flash_3();
	LCD_Clear(WHITE);
 	while(1)
	{			             //更新状态时清屏
		if(zt==1||zt==2)
		{
			zt=0;
			LCD_Clear(WHITE);
			if(cars=='B')
			{
					LCD_ShowString(150,90,200,24,24,"000.0CM");
			}
		}
		ov_window_x=320;
		ov_window_y=480;
		ov_window_j=153600;
		OV7670_Window_Set(12,176,320,480);	//设置窗口
		POINT_COLOR=GREEN;			//设置字体为绿色
		Show_Str(60,60,220,24,"小车状态：",24,0);    //覆盖显示
		Show_Str(60,90,220,24,"距离：",24,0);       //覆盖显示
		POINT_COLOR=GREEN;			//设置字体为绿色
		LCD_Color_Fill(360,0,480-1,160-1,(u16*)&gImage_1[0]);
		if(WK_UP==1)                     //判断小车状态
		{
			delay_ms(10);
			if(WK_UP==1)
			{
				cars = 'G';
				Show_Str(180,60,220,24,"向前",24,0);    //覆盖显示
			}
		}
		if(KEY1==0)
		{
			delay_ms(10);
			if(KEY1==0)
			{
				cars = 'B';
		    Back();
				Show_Str(180,60,220,24,"向后",24,0);       //覆盖显示
			}
			if(KEY1 == 1)
			{
					flag = 1;
			}
		}
		if(KEY2==0)
		{
			delay_ms(10);
			if(KEY2==0)
			{
				cars = 'L';
				Show_Str(180,60,220,24,"向左",24,0);        //覆盖显示
				flash_5();
				LCD_Clear(WHITE);
			}
		}
		if(KEY0==0)
		{
			delay_ms(10);
			if(KEY0==0)
			{
				cars = 'R';
				Show_Str(180,60,220,24,"向右",24,0);        //覆盖显示
				flash_1();
				LCD_Clear(WHITE);
			}
		}

		if(flag == 1)
		{
			LCD_Clear(WHITE);
			flag = 0;
		}
	}
}
