【STM32】PWM DAC基本原理(实验:PWM实现DAC)

版权声明:本文为博主原创文章,遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。
本文链接:https://blog.csdn.net/qq_38410730/article/details/80113841

虽然STM32F103ZET6具有内部DAC,但是也仅仅只有两条DAC通道,并且STM32还有其他的很多型号是没有DAC的。通常情况下,采用专用的D/A芯片来实现,但是这样就会带来成本的增加。

不过STM32所有的芯片都有PWM输出,并且PWM输出通道很多,资源丰富。因此,我们可以使用PWM+简单的RC滤波来实现DAC的输出从而节省成本。



PWM DAC

PWM DAC的构成原理

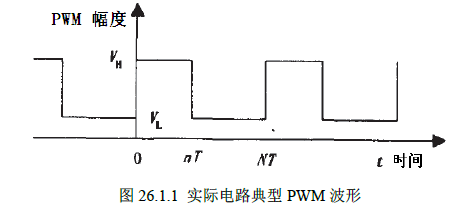

PWM本质上其实就是是一种周期一定,而高低电平占空比可调的方波。实际电路的典型PWM波形,如下图所示:

针对PWM的波形进行以下分析:

  • 高电平阶段:计数器当前值从0-CCRx阶段(总时间=CCRx*每两个计数之间的间隔时间);
  • 低电平阶段:计数器当前值从CCRx-ARR-1阶段(总时间=(ARR-1-CCRx)*每两个计数之间的间隔时间)。

如果PWM内容如果不太懂,可以参考链接:【STM32】通用定时器的PWM输出(实例:PWM输出)

根据PWM的波形,可以用分段函数来进行表示:

其中:T是STM32中计数脉冲的基本周期,也就是STM32定时器的计数频率的倒数;N是PWM波一个周期的计数脉冲个数,也就是STM32的ARR-1的值;n是PWM波一个周期中高电平的计数脉冲个数,也就是STM32的CCRx的值;VH和VL分别是PWM波的高低电平电压值;k为谐波次数;t为时间。

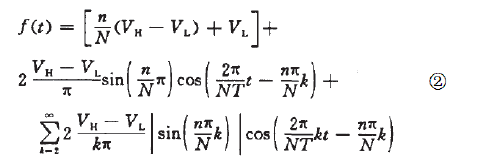

我们将分段函数①式展开成傅里叶级数,得到公式②:



从②式可以看出,式中第1个方括弧为直流分量,第2项为1次谐波分量,第3项为大于1次的高次谐波分量。

式②中的直流分量与n成线性关系,并随着n从0到N,直流分量从VL到VL+VH之间变化。而STM32的DAC功能也就是电压输出,这正是电压输出的DAC所需要的。

因此,如果能把式②中除直流分量外的谐波过滤掉,则可以得到从PWM波到电压输出DAC的转换,即:PWM波可以通过一个低通滤波器进行解调。式②中的第2项的幅度和相角与n有关,频率为1/(NT),其实就是PWM的输出频率。该频率是设计低通滤波器的依据。如果能把1次谐波很好过滤掉,则高次谐波就应该基本不存在了。



PWM DAC的具体实现

通过上面的了解,我们可以得到PWM DAC的分辨率,计算公式如下:

分辨率=log2(N)

这里假设n的最小变化为1,当N=256的时候,分辨率就是8位。而STM32的定时器都是16位的,可以很容易得到更高的分辨率,分辨率越高,速度就越慢。不过我们在本章要设计的DAC分辨率为8位。

在8位分辨条件下,我们一般要求1次谐波对输出电压的影响不要超过1个位的精度,也就是3.3/256=0.01289V。假设VH为3.3V,VL为0V,那么一次谐波的最大值是2*3.3/π=2.1V,这就要求我们的RC滤波电路提供至少-20lg(2.1/0.01289)=-44dB的衰减。

STM32的定时器最快的计数频率是72Mhz,8为分辨率的时候,PWM频率为72M/256=281.25Khz。如果是1阶RC滤波,则要求截止频率为1.77Khz,如果为2阶RC滤波,则要求截止频率为22.34Khz。

二阶RC滤波截止频率计算公式为

f=1/2πRC

以上公式要求R55=R56=R,C63=C64=C(R55*C63=R56*C64=RC)。根据这个公式,我们计算出图25.1.2的截止频率为:33.8Khz超过了22.34Khz,这个和我们前面提到的要求有点出入,原因是该电路我们还需要用作PWM DAC音频输出,而音频信号带宽是22.05Khz,为了让音频信号能够通过该低通滤波,同时为了标准化参数选取,所以确定了这样的参数。实测精度在0.5LSB以内。



PWM DAC实例

硬件连接

  • 单片机:STM32F103ZET6
  • 硬件资源:指示灯DS0,WK_UP和KEY1按键,ADC,PWM DAC

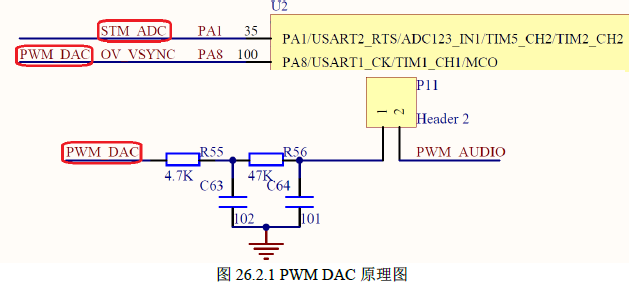

具体的硬件连接的图如下所示:

STM32控制程序

//设置输出电压
//vol:0~330,代表0~3.3V
void PWM_DAC_Set(u16 vol)
{
	float temp=vol;
	temp/=100;
	temp=temp*256/3.3;
	TIM_SetCompare1(TIM1,temp);
}
 int main(void)
 {
	u16 adcx;
	float temp;
 	u8 t=0;
	u16 pwmval=0;
	u8 key;
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); 	 //设置NVIC中断分组2:2位抢占优先级,2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
	KEY_Init();				  //KEY初始化
 	LED_Init();			     //LED端口初始化
	usmart_dev.init(72);	//初始化USMART
	LCD_Init();			 	 //LCD初始化
  Adc_Init();		  		//ADC初始化
	TIM1_PWM_Init(255,0);	//TIM1 PWM初始化, Fpwm=72M/256=281.25Khz.
  TIM_SetCompare1(TIM1,100);//初始值为0


 	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(60,50,200,16,16,"WarShip STM32");
	LCD_ShowString(60,70,200,16,16,"PWM DAC TEST");
	LCD_ShowString(60,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(60,110,200,16,16,"2015/1/15");
	LCD_ShowString(60,130,200,16,16,"WK_UP:+  KEY1:-");
	//显示提示信息
	POINT_COLOR=BLUE;//设置字体为蓝色
	LCD_ShowString(60,150,200,16,16,"PWM VAL:");
	LCD_ShowString(60,170,200,16,16,"DAC VOL:0.000V");
	LCD_ShowString(60,190,200,16,16,"ADC VOL:0.000V");

	TIM_SetCompare1(TIM1,pwmval);//初始值
	while(1)
	{
		t++;
		key=KEY_Scan(0);
		if(key==WKUP_PRES)
		{
			if(pwmval<250)pwmval+=10;
			TIM_SetCompare1(TIM1,pwmval); 		//输出
		}else if(key==KEY1_PRES)
		{
			if(pwmval>10)pwmval-=10;
			else pwmval=0;
			TIM_SetCompare1(TIM1,pwmval); 		//输出
		}
		if(t==10||key==KEY1_PRES||key==WKUP_PRES) 		//WKUP/KEY1按下了,或者定时时间到了
		{
			adcx=TIM_GetCapture1(TIM1);
			LCD_ShowxNum(124,150,adcx,4,16,0);     	//显示DAC寄存器值
			temp=(float)adcx*(3.3/256);				//得到DAC电压值
			adcx=temp;
 			LCD_ShowxNum(124,170,temp,1,16,0);     	//显示电压值整数部分
 			temp-=adcx;
			temp*=1000;
			LCD_ShowxNum(140,170,temp,3,16,0x80); 	//显示电压值的小数部分
 			adcx=Get_Adc_Average(ADC_Channel_1,20);  		//得到ADC转换值
			temp=(float)adcx*(3.3/4096);			//得到ADC电压值
			adcx=temp;
 			LCD_ShowxNum(124,190,temp,1,16,0);     	//显示电压值整数部分
 			temp-=adcx;
			temp*=1000;
			LCD_ShowxNum(140,190,temp,3,16,0x80); 	//显示电压值的小数部分
			t=0;
			LED0=!LED0;
		}
		delay_ms(10);

	}
 }
