Highcharts项目实战（三）

Highcharts配置

之前已经将Highcharts的大致操作都讲了一遍，现在我来介绍下Highcharts的参数配置。

属性和事件

以下主要参考[参数配置](https://www.runoob.com/highcharts/highcharts-setting-detail.html)

chart.events.addSeries：添加数列到图表中。
//
// chart.events.click：整个图表的绘图区上所发生的点击事件。
//
// chart.events.load：图表加载事件。
//
// chart.events.redraw：图表重画事件，当点击图注显示和隐藏绘图时可以触发。
//
// chart.events.selection：当图表曲线可选择放大时，当选择图表操作时，可以触发该事件。
//
// chart.height：所绘制图表的高度值。
//
// chart.inverted：图表中的x，y轴对换。
//
// chart.polar：是否为极性图表。
//
// chart.reflow：当窗口大小改变时，图表宽度自适应窗口大小改变。
//
// chart.renderTo：图表加载的位置，是页面上的一个DOM对象。
//
// chart.showAxes：在空白图表中，是否显示坐标轴。
//
// chart.type：图表的类型，默认为line，还有bar/column/pie……
//
// chart.width：图表绘图区的宽度，默认为自适应。
//
// chart.zoomType：图表中数据报表的放大类型，可以以X轴放大，或是以Y轴放大，还可以以XY轴同时放大。
//
// colors：图表中多数列时，各数列之间的颜色。是一个数组，一般不动。
//
// credits.enabled：是否允许显示版权信息。
//
// credits.href：版权所有的链接。
//
// credits.text：版权信息显示文字。
//
// exporting.buttons.exportButton.enabled：是否允许显示导出按钮。
//
// exporting.buttons.exportButton.menuItems：导出按钮的菜单选项。
//
// exporting.buttons.exportButton.onclick：导出按钮被点击的事件，不是内部的菜单。
//
// exporting.buttons.printButton.enabled：是否允许打印按钮。
//
// exporting.buttons.printButton.onclick：打印按钮的点击事件。
//
// exporting.enabled：打印和导出按钮是否被允许。
//
// exporting.filename：被导出文件的文件名。
//
// exporting.type：默认导出图片的文件格式。
//
// exporting.url：SVG图表转换并导出的接口处理地址。
//
// exporing.width：默认导出图片的宽度。
//
// labels：标签，可以加载到图表的任何位置，里面有items，style。
//
// lang：语言参数配置，与导出按钮菜单有关的配置，时间名称的配置等。
//
// legend.enabled：是否允许图注。
//
// navigation.buttonOptions.enabled：图表中所有导航中的按钮是否可被点击。
//
// plotOptions.area.allowPointSelect：是否允许数据点的点击。
//
// plotOptions.area.color：绘图的颜色。
//
// plotOptions.area.dataLabels.enabled：是否允许数据标签。
//
// plotOptions.area.enableMouseTracking：是否允许数据图表中，数据点的鼠标跟踪气泡显示。
//
// plotOptions.area.events.checkboxClick：数据图表中图注中复选框的点击事件。
//
// plotOptions.area.events.click：数据图表中，数据点的点击事件。
//
// plotOptions.area.events.hide：数据图表中，某一数据序列隐藏时的事件。
//
// plotOptions.area.events.show：数据图表中，某一数据序列显示时的事件。
//
// plotOptions.area.events.legendItemClick：数据图表中，图注中的项目被点击时的事件，直接赋值false，则不可点击。
//
// plotOptions.area.events.mouseOut：数据点的鼠标移出事件。
//
// plotOptions.area.events.mouseOver：数据点的鼠标经过事件。
//
// plotOptions.area.marker.enabled：图表中绘图中是否显示点的标记符。
//
// plotOptions.area.marker.states.hover.enabled：是否允许标记符的鼠标经过状态。
//
// plotOptions.area.marker.states.select.enabled：是否允许标记符的选择状态。
//
// plotOptions.area.point.events.click：图表中每一个单独的点点击事件。
//
// plotOptions.area.point.events.mouseOut
//
// plotOptions.area.point.events..mouseOver
//
// plotOptions.area.point.events.remove：删除图表中的点时的事件。
//
// plotOptions.area.point.events.select：图表中点选择事件。
//
// plotOptions.area.point.events.unselect：图表中点取消选择时的事件。
//
// plotOptions.area.point.events.update：图表中数据发生更新时的事件。
//
// plotOptions.area.visible：加载时，数据序列默认是显示还是隐藏。
//
// plotOptions.area.zIndex：在多序列的情况下，调整每一个序列的层叠顺序。
//
// 以上的point.events同样还适用于其他面积类图表（arearange、areaspline、areasplinerange），其他的柱状图（bar、column）及所有图表。
//
// plotOptions.area.showInLegend：是否在图注中显示。
//
// plotOptions.area.stacking：是以值堆叠，还是以百分比堆叠。
//
// plotOptions.area.states.hover.enabled：鼠标放上的状态是否允许。
//
// plotOptions.area.stickyTracking：鼠标粘性跟踪数据点。
//
// plotOptions.arearange，plotOptions.areaspline，plotOptions.areasplinerange类同于plotOptions.area
//
// plotOptions.bar.groupPadding：对于柱状图分组，每个分组之间的间隔。
//
// plotOptions.bar.grouping：是否对数据进行分组。
//
// plotOptions.bar.minPointLength:：定义当point值为零时，点的最小长度为多少
//
// plotOptions.bar.showInLegend：是否在图注中显示。
//
// plotOptions.bar.stacking：是以值堆叠，还是以百分比堆叠（normal/percent）。
//
// plotOptions.column，plotOptions.columnrange类同于plotOptions.bar
//
// plotOptions.line的相关配置类似于plotOptions.area配置。
//
// plotOptions.pie.ignoreHiddenPoint：在饼状图中，某一个序列经图注点击隐藏后，整个饼状图是重新以100%分配，还是只在原图基础上隐藏，呈现一个缺口。
//
// plotOptions.pie.innerSize：绘制饼状图时，饼状图的圆心预留多大的空白。
//
// plotOptions.pie.slicedOffset：与allowPointSelect结合使用，当点被点击时，对应的扇区剥离，这个参数即配置离开的距离。
//
// plotOptions.pie的其他常用配置参数类同于plotOptions.area,plotOptions.scatter，plotOptions.series，plotOptions.spline的相关配置类似于plotOptions.area配置。
//
// series：是一个数组。
//
// series.data.color：某一个数据的颜色。
//
// series.data.dataLabels：序列中某一个数据的数据标签。
//
// series.data.events类同于plotOptions.area.point.events的相关配置。
//
// series.data.marker类同于plotOptions.area.marker的相关配置。
//
// series.data.name：配置数据点的名称。
//
// series.data.sliced：配置在饼图中，扇区的分离距离大小。
//
// series.data.x：点的x值。
//
// series.data.y：点的y值。
//
// series.name：数据序列的名称。
//
// series.stack：堆叠的分组索引。
//
// series.type：数据序列的展示类型。
//
// series.xAxis，series.yAxis：当使用多坐标轴时，指定某个数列对应哪个坐标轴。
//
// subtitle：配置图表的子标题。
//
// title：配置图表的标题。
//
// tooltip：配置图表中数据的气泡提示。
//
// tooltip.valueDecimals：允许的小数点位数。
//
// tooltip.percentageDecimals：允许百分比的小数点后位数。
//
// xAxis，yAxis配置设置坐标轴
//
// allowDecimals：坐标轴上是否允许小数。
//
// categories：是一个数组，坐标轴的分类。
//
// plotLines：绘制主线。
//
// tickColor：刻度颜色。
//
// tickInterval：刻度的步进值。
//
// labels.rotation：刻度标签旋转度数

绘图

Highcharts功能已经十分强大，但还是不够解决实际项目中遇到的所有问题，特别是当需要使用画布进行绘制的时候。所幸Highcharts作为图表库，其本质还是JavaScript所以在实际项目中，HTML、CSS和JavaScript同样适用于Highcharts。
另外对于Highcharts形成的图形有一点是需要强调的，Highcharts底层其实是二/三次贝塞尔曲线。贝塞尔曲线是应用于二维图形应用程序的数学曲线。 一般的矢量图形软件（包括Highcharts和ECharts）都是通过它来精确画出曲线，我们在绘图工具上看到的钢笔工也是如此。所以对于生成的曲线与曲线的交点要特别注意，除非是使用标准函数生成否则生成的其实是拟合曲线，可以作为参考但是对于十分精准的测量建议慎用。
感兴趣的可以了解一下 可缩放矢量图形。

总结

前面在文章最后提到了不少的问题，现在我做下解释。
先上代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>demo2</title>
    <script type="text/javascript" src="js/highcharts.js"></script>
    <script type="text/javascript" src="js/jquery-1.8.3.min.js"></script>
    <script type="text/javascript" src="js/data.js"></script>
    <script type="text/javascript">
        $(function () {
            //图表构造函数Highcharts.Chart()，创建图表
            var chart = Highcharts.chart('container', {
                chart: {
                    type: 'scatter'
                },

                series: [{
                    data: [29.9, 71.5, 106.4, 129.2, 144.0, 176.0, 135.6, 148.5, 216.4, 194.1, 95.6, 54.4]
                },{
                    data:[]
                }]
            }/*,function(chart) {
                var pointIndex = 0,		//点索引
                    //数据列上点坐标
                    point = chart.series[0].points[pointIndex],
                    x = point.plotX + chart.plotLeft,
                    y = point.plotY + chart.plotTop;
//                    x = point.plotX,
//                    y = point.plotY
                    //绘制路径
                chart.renderer.path([
                    'M', 			//移动
                    x,
                    chart.plotTop + chart.plotHeight,
                    'L',			//划线
                    x,
                    y,
                    chart.plotLeft + chart.plotWidth,
                    y
                ])
                    .attr({			//属性
                        stroke: 'red',	//行程颜色
                        'stroke-width': 1,	//行程宽度
                        dashstyle: 'longdash'	//样式
                    })
                    .add();				//添加
            }*/);
            var hasPlotLine = false,
                $button = $('#button');
            $('#button').click(function () {
                var a = $('#XPoint').val();
                var b = $('#YPoint').val();
                var c = Number(a);
                var d = Number(b);
                if (!hasPlotLine) {
                    // 新增的点包含 x 和 y 值
                    chart.series[1].addPoint([c,d]);
                    /*chart.xAxis[0].addPlotLine({           //在x轴上增加
                        value:c,                           //在值为2的地方
                        width:2,                           //标示线的宽度为2px
                        color: '#000000',                  //标示线的颜色
                        id: 'plot-line-1',                  //标示线的id，在删除该标示线的时候需要该id标示
                        dashStyle:'longdashdot'
                    });*/
                    var pointIndex = 0;
//                    var group = this.renderer.g().add();
                    //数据列上点坐标
                   var point = chart.series[1].points[pointIndex],
                        x = point.plotX + chart.plotLeft,
                        y = point.plotY + chart.plotTop;
                    //绘制路径
                    lineRender = chart.renderer.path([
                        'M', 			//移动
                        x,
                        chart.plotTop + chart.plotHeight,
                        'L',			//划线
                        x,
                        y,
                        chart.plotLeft ,     //+ chart.plotWidth,
//                        0,
                        y
                    ])
                        .attr({			//属性
                            stroke: 'red',	//行程
                            'stroke-width': 1,	//行程宽度
                            id: 'plot-line-1',
                            dashstyle: 'longdashdot'	//样式
                        })
                        .add();				//添加
                        $button.html('删除标示线');

                } else {
//                    chart.xAxis[0].removePlotLine('plot-line-1');
//                    chart.renderer.path()
//                    chart.series[1].removePoint(x,y);
                    chart.series[1].data[0].remove();
//                    chart.renderer.lineRender.remove();
                    lineRender.destroy();

                    $button.html('新增标示线');
                }
//                .hide();
                hasPlotLine = !hasPlotLine;

            });

        });
    </script>
</head>
<body>
<div id="container"></div>
<input type="number" id="XPoint" name="LastName"  size="28">
<input type="number" id="YPoint" name="LastName"  size="28">
<button id="button" class="autocompare" onclick="GetText()" >新增点</button>

</body>
</html>

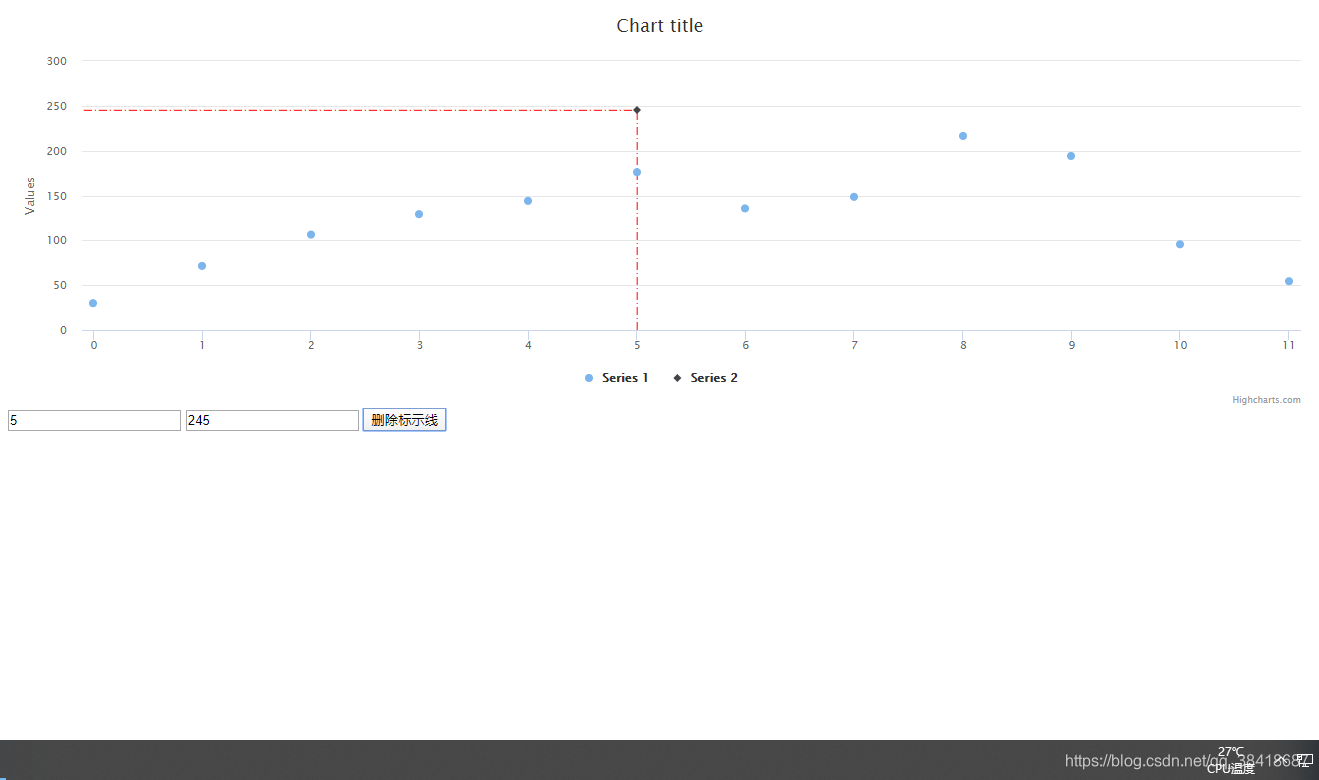

效果图如下：

总结

之前提到的旋转“L”可以通过对绘图路径的x,y坐标进行测验得出结果，辅助线删除功能通过调用lineRender.destroy()方法进行销毁得出。
公司项目是暂时告一段落了，等有空我会把这段时间研究的相关项目代码放在GitHub上做学习参考。
