PLC编程-4人抢答器

1. 环境： 松下FP-X C40T 黄用6个输入点，5个输出点
2. IO口定义：
① xD : 开始按钮 ; xF: 重来/复位 按钮 ; x1~x4：1、2、3、4号选手选择按钮
② y0 : 可以开始状态 ; y1~y4: 1、2、3、4号选手抢先成功亮灯状态
③ 内部寄存器：R0~R4 为实际执行运算
3.备注可参考程序体。采用上升沿指令是为了按一下即收到信号实行自锁，不必一直按着按钮不放。

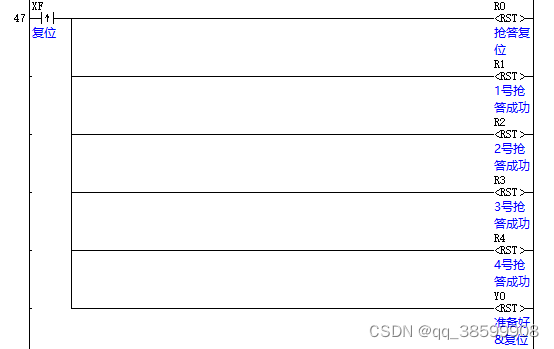

4. 程序体:

在这里插入图片描述
在这里插入图片描述
