三菱PLC抢答器设计：从入门到精通，打造你的专属抢答系统！

一、引言

        抢答——智慧与速度的较量，点燃竞技激情！想象一下，在紧张刺激的知识竞赛中，选手们屏息凝神，等待主持人一声令下，迅速按下抢答器，争夺答题机会；又或者，在热闹非凡的课堂互动中，学生们争先恐后地举手抢答，课堂气氛瞬间被点燃……“抢答”二字，不仅代表着智慧与速度的较量，更蕴含着无限的可能性和趣味性！你是否也想亲手打造一个属于自己的抢答系统，体验掌控全局的快感？是否也想用科技的力量，为各种活动增添一份紧张刺激的竞技氛围？本文将带你走进三菱PLC的世界，手把手教你如何利用PLC的强大功能，设计并实现一个功能完善、稳定可靠的抢答器系统！从硬件连接到软件编程，从系统调试到功能扩展，我们将一步步揭开抢答器设计的神秘面纱，让你轻松掌握这项实用技能！准备好了吗？让我们一起开启这场精彩纷呈的PLC抢答器设计之旅吧！

二、项目任务

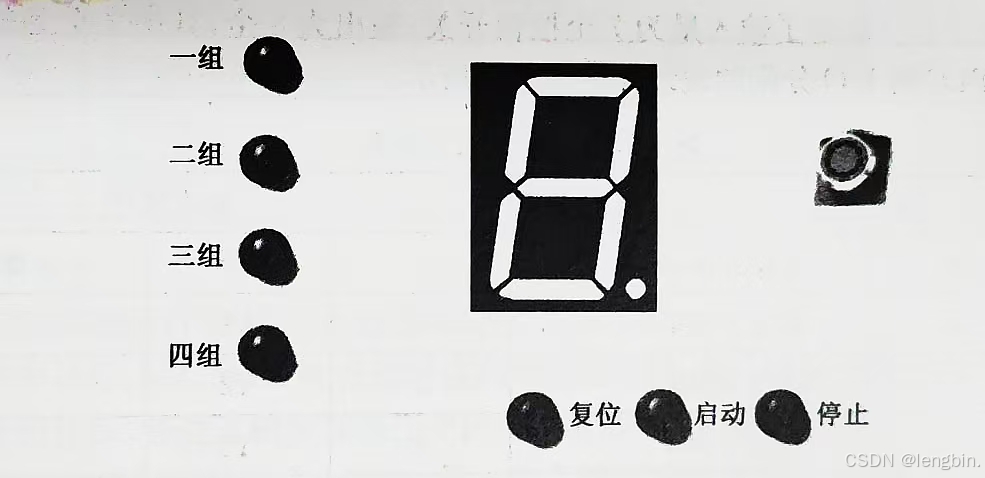

        设计一个四人抢答器，图1为抢答器仿真仿真图。控制要求是：任一组抢先按下按键后，七段数码显示器及时显示该组的编号并使蜂鸣器发出响声，同时锁住抢答器，使其他组按键无效，只有按下复位开关后方可再次进行抢答。

图1

三、项目分析

        通过分析项目任务，知道需要对四组按键按下时的先后顺序进行比较，要解决的问题是将最快按下的组以数字的形式显示出来。具体分析如下。

        （1）如果第一组首先按下按键，通过PLC内部输出继电器形成自保，控制其他组不形成自保，就可以实现按键的顺序判断。

        （2）其他各组的设计方式同第1组，可以实现哪一组先按下，哪一组就能自保。

        （3）自保后，只有通过复位按键才能解除自保，从而进入下一次的抢答操作。

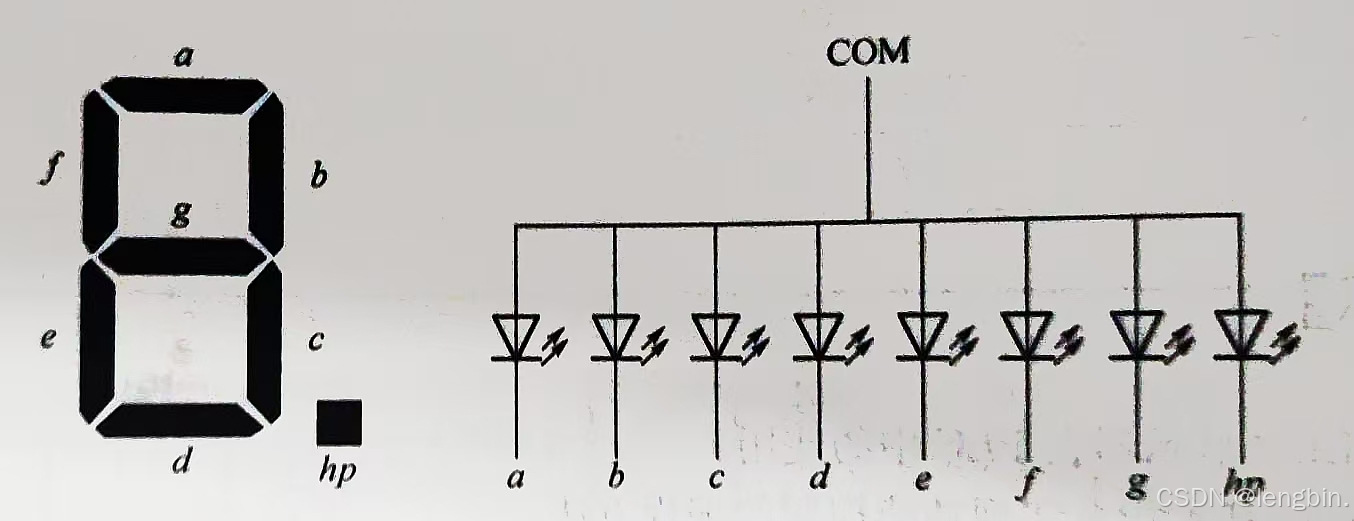

        （4）LED显示器用于显示“1”“2”“3”“4”四组的组号。共阳极LED是由七个条形的发光二极管组成的，它们的阳极连接在一起，如图3所示。只要让对应位置的发光二极管点亮，即可显示一定的数字字符。例如b、c段发光二极管点亮则显示字符“1”。

图2

三、项目实施

        1.主电路及控制电路设计

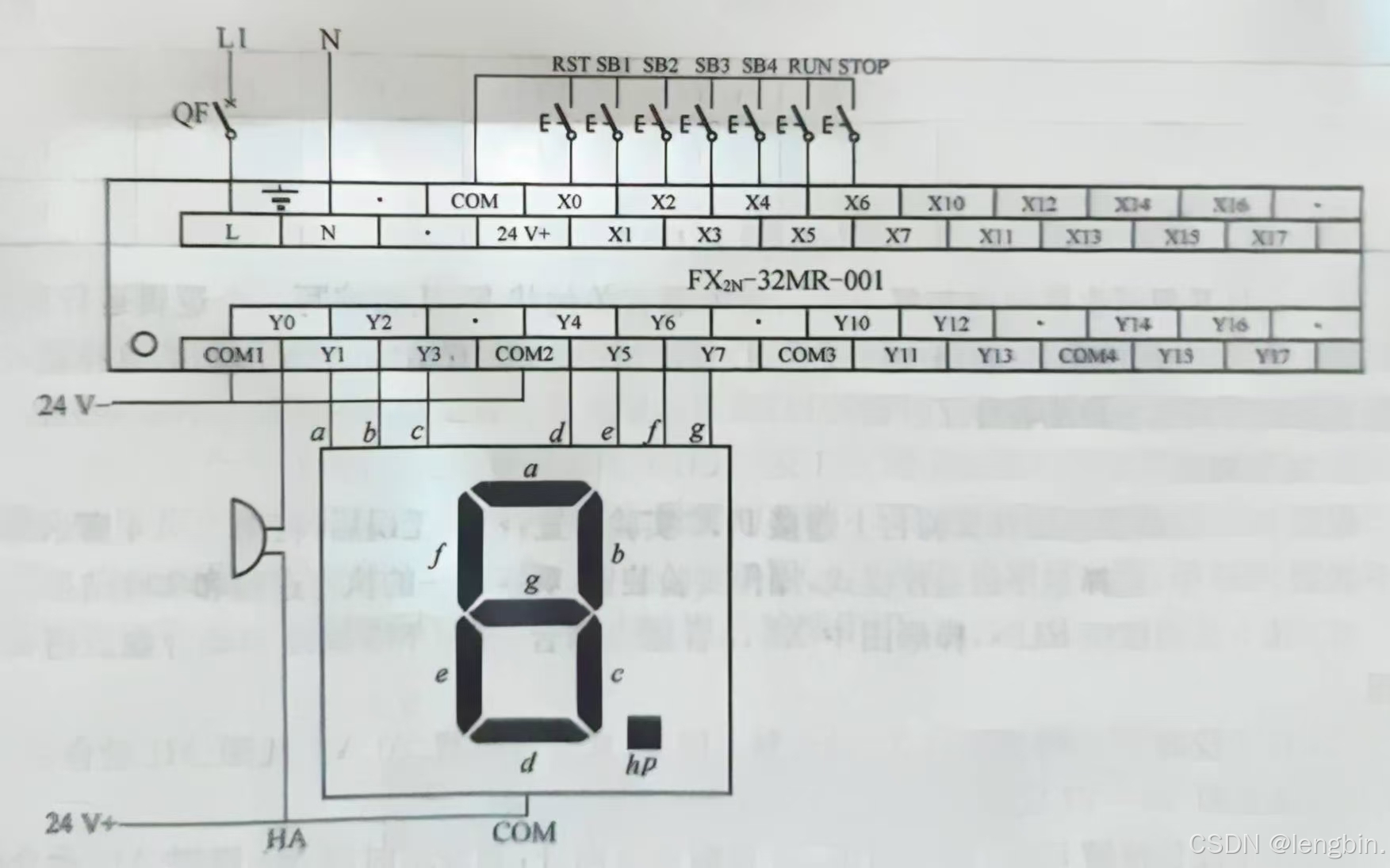

        在此项目中，主电路较简单，故与控制电路一起绘制控制原理图。整个系统的控制原理图如图3所示。LED的a~g分别接PLC的Y1~Y7。

图3

        2.确定I/O点总数及地址分配

        在项目详细分析中确定了输入量为7个按钮开关；输出为8个，其中1个为蜂鸣器，7个与LED的连接。PLC的I/O分配的地址如图4所示。

图4

        3.程序设计

        根据控制原理进行程序设计，程序如图5所示。

图5

        在程序中，M1、M2、M3、M4分别对应四个组的按键，哪一组的按键先按下，哪一组的内部继电器就会先自保，通过互锁使其他三个内部继电器不能形成自保。

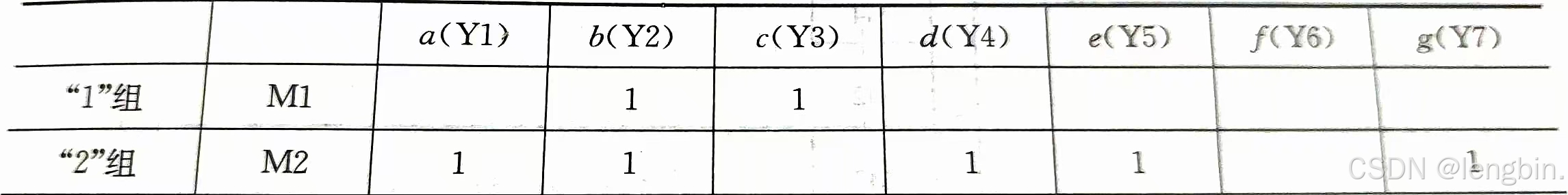

        LED显示数字字符需要7个输出又不一样，把每个组的状态转换成LED对应的输出，可以称为LED译码。如图6、7所示，在第2组优先按下按键时，M2自保，PLC需要输出的是a、b、d、e和g段，其他各组的输出对应均在图中。

图6

图7

        程序设计是根据图6、7找出与每个输出继电器有关的状态，从而编写一个逻辑运行程序。例如，Y1为LED的输出，从图中可以看到，只要M2或M3有输出，则Y1输出，这样就可以根据图片编写其他各段的程序了。

        4.运行调试

        根据PLC控制原理图在实验台上连接PLC实验装置，检查无误后，将图5所示梯形图下载到PLC中，选择程序监控模式，操作实验装置，观察程序的执行过程和实验结果。

        （1）按下启动按钮RUN，梯形图中X5触点闭合，观察M5线圈和动合触点的动作情况。

        （2）按下按键SB1，梯形图中X1动合触点闭合，观察定时器T0、M1线圈、M1动合触点、M1动断触点和Y0~Y7线圈的动作情况及数码管的显示结果。

        （3）按下复位按钮RST，梯形图中X0动断触点断开，观察定时器M1线圈、M1动合触点、M1动断触点和Y0~Y7线圈的动作情况及数码管的显示结果。

        （4）分别按下按键SB2、SB3、SB4，重复（2）（3）的过程，观察M2、M3、M4线圈和触点、Y0~Y7线圈的动作情况及数码管的显示结果。
