基于MCGS与PLC的四路抢答器

实验要求：

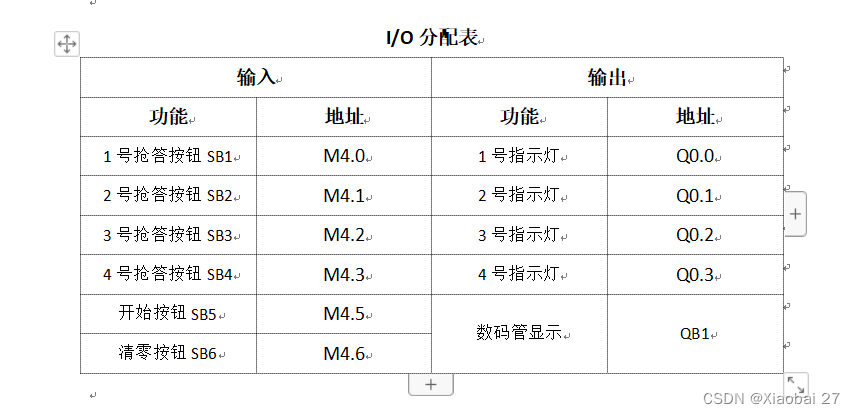

       四路抢答器每一位抢答的选手都有一个抢答按钮，1号抢答按钮为SB1，2号抢答按钮为SB2，3号抢答按钮为SB3,4号抢答按钮为SB4，以及各位抢答选手的指示灯。主持人的位置设有抢答开始按钮SB5以及清零按钮SB6。另外系统中，有一个七段的数码管，用于显示抢答选手的位号。

1. 系统运行开始，主持人按下抢答开始按钮SB5，计时15秒内开始。在15秒内抢答有效，相应的抢答选手的指示灯会亮起，同时数码管会显示抢答选手的位号。
2. 在主持人未按下开始按钮前选手按下抢答按钮，则属于违规操作，同时抢答选手的指示灯会亮起闪烁，数码管会显示当前违规选手的位号。
3. 主持人按下清零按钮时，所有的指示灯都会熄灭，同时数码管也会熄灭。
4. 主持人按下抢答按钮后，15秒内有人抢答成功，则其他的选手抢答按钮就会无效。同理，在主持人未按下开始按钮时，选手违规抢答也会进行互锁。
5. 主持人按下开始按钮时，15秒后无一名选手进行抢答，规定本次抢答无效，所有选手的指示灯亮起闪烁，超时抢答无效。

PLC程序（梯形图）：
