“电路分析基础”试题合集第八章

一、填空题（每空1分）

二、判断下列说法的正确与错误（每小题1分）

三、单项选择题（每小题2分）

四、简答题（每题3～5分）

五、计算分析题（每题6～12分）

一、填空题（每空1分）

1、三相电源作Y接时，由各相首端向外引出的输电线俗称火线，由各相尾端公共点向外引出的输电线俗称零线，这种供电方式称为三相四线制。

2、火线与火线之间的电压称为线电压，火线与零线之间的电压称为相电压。电源Y接时，数量上 $U_{1}$ = 1.732 $U_{P}$ ；若电源作Δ接，则数量上 $U_{1}$ = 1 $U_{P}$ 。

3、火线上通过的电流称为线电流，负载上通过的电流称为相电流。当对称三相负载作Y接时，数量上 $I_{1}$ = 1 $I_{P}$ ；当对称三相负载Δ接， $I_{1}$ = 1.732 $I_{P}$ 。

4、中线的作用是使不对称 ,Y接负载的端电压继续保持对称。

5、对称三相电路中，三相总有功功率P= 3 $U_{P}$ $I_{P}$ cosφ ；三相总无功功率Q= 3 $U_{P}$ $I_{P}$ sinφ ；三相总视在功率S= 3 $U_{P}$ $I_{P}$ 。

6、对称三相电路中，由于中线电流 $I_{N}$ =0，所以各相电路的计算具有独立性，各相电流电压也是独立的，因此，三相电路的计算就可以归结为一相来计算。

7、若三角接的三相电源绕组有一相不慎接反，就会在发电机绕组回路中出现2 $\bigcup_{}^{.}p$ ，这将使发电机因过热而烧损。

8、我们把三个最大值相等、角频率相同，在相位上互差 120 度的正弦交流电称为对称三相交流电。

9、当三相电路对称时，三相瞬时功率之和是一个常量，其值等于三相电路的有功功率，由于这种性能，使三相电动机的稳定性高于单相电动机。

10、测量对称三相电路的有功功率，可采用二瓦计法，如果三相电路不对称，就不能用二瓦计法测量三相功率。

二、判断下列说法的正确与错误（每小题1分）

1、三相电路只要作Y形连接，则线电压在数值上是相电压的3 倍。（ × ）

2、三相总视在功率等于总有功功率和总无功功率之和。（ × ）

3、对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。（ × ）

4、对称三相Y接电路中，线电压超前与其相对应的相电压30°电角。（ ∨ ）

5、三相电路的总有功功率P= $\sqrt{3}$ $U_{I}I_{I}$ cosϕ 。（ × ）

6、三相负载作三角形连接时，线电流在数量上是相电流的3 倍。（ × ）

7、三相四线制电路无论对称与不对称，都可以用二瓦计法测量三相功率。（ × ）

8、中线的作用得使三相不对称负载保持对称。（ × ）

9、三相四线制电路无论对称与否，都可以用三瓦计法测量三相总有功功率。（ ∨ ）

10、Y接三相电源若测出线电压两个为220V、一个为380V时，说明有一相接反。（ ∨ ）

三、单项选择题（每小题2分）

1、某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（ C ）

A、220V B、311V C、380V

2、在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（ B ）

A、不对称 B、仍然对称 C、不一定对称

3、三相对称交流电路的瞬时功率为（ B ）

A、一个随时间变化的量 B、一个常量，其值恰好等于有功功率 C、0

4、三相发电机绕组接成三相四线制，测得三个相电压 $U_{A}=U_{B}=U_{C}$ ＝220V，三个线电压 $U_{AB}$ ＝380V， $U_{BC}=U_{CA}$ ＝220V，这说明（ C ）

A、A相绕组接反了 B、B相绕组接反了 C、C相绕组接反了

5、某对称三相电源绕组为Y接，已知 $\bigcup_{}^{.}AB$ =380∠15° V，当t=10s时，三个线电压之和为（ B ）

A、380V B、0V C、380/3 V

6、某三相电源绕组连成Y时线电压为380V，若将它改接成Δ形，线电压为（ C ）

A、380V B、660V C、220V

7、已知 $X_{C}$ =6Ω 的对称纯电容负载作Δ接，与对称三相电源相接后测得各线电流均为10A，则三相电路的视在功率为（ A ）

A、1800VA B、600VA C、600W

8、测量三相交流电路的功率有很多方法，其中三瓦计法是测量（ C ）电路的功率。

A、三相三线制电路 B、对称三相三线制电路 C、三相四线制电路

9、三相四线制电路，已知 $\dot{I_{A}}$ =10∠20° A， $\dot{I_{B}}$ =10∠-100° A， $\dot{I_{C}}$ =10∠140° A，则中线电流 $\dot{I_{N}}$ 为（ B ）

A、10A B、0A C、30A

10、三相对称电路是指（ C ）

A、电源对称的电路 B、负载对称的电路 C、电源和负载均对称的电路

四、简答题（每题3～5分）

1、三相电源作三角形联接时，如果有一相绕组接反，后果如何？试用相量图加以分析说明？

答：三相电源作三角形联接时，如果有一相绕组接反，就会在发电机绕组内环中发生较大的环流，致使电源烧损。

2、三相四线制供电系统中，中线的作用是什么？

答：中线的作用是使不对称Y接三相负载的相电压保持对称。

3、为什么实用中三相电动机可以采用三相三线制供电，而三相照明电路必须采用三相四线制供电系统？

答：三相电动机是对称三相负载，中线不起作用，因此采用三相三线制供电即可。而三相照明电路是由单相设备接成三相四线制中，工作时通常不对称，因此必须有中线才能保证各相负载的端电压对称。

4、三相四线制供电体系中，为什么规定中线上不得安装保险丝和开关？

答：此规定说明不允许中线随意断开，以保证在Y接不对称三相电路工作时各相负载的端电压对称。如果安装了保险丝，若一相发生短路时，中线上的保险丝就有可能烧断而造成中线断开，开关若不慎在三相负载工作时拉断同样造成三相不平衡。

5、如何计算三相对称电路的功率？有功功率计算式中的cosφ表示什么意思？

答：，有功功率编者上式中的cosφ称为功率因数，表示有功功率占电源提供的总功率的比重。

6、一台电动机本来为正转，如果把连接在它上面的三根电源线任意调换两根的顺序，则电动机的旋转方向改变吗？为什么？

答：任调电动机的两根电源线，通往电动机中的电流相序将发生变化，电动机将由正转变为反转，因为正转和反转的旋转磁场方向相反，而异步电动机的旋转方向总是顺着旋转磁场的方向转动的。

五、计算分析题（每题6～12分）

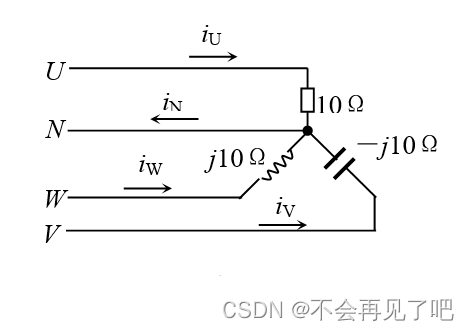

1、三相电路如图5.1所示。已知电源线电压为380V的工频电，求各相负载的相电流、中线电流及三相有功功率P，画出相量图。

解：各相电流均为220/10=22A，由于三相不对称，所以中线电流为

$\large \dot{I_{N}}$ =22+22∠-30°+22∠30°=22+19.05-j11+19.05+j11=60.1∠0°A

三相有功功率实际上只在U相负载上产生，因此P= $\small 22^{2}$ ×10=4840W

2、已知对称三相电源A、B火线间的电压解析式为 $\small u_{AB}=380\sqrt{2}sin(314t+30^{\circ})$ V，试写出其余各线电压和相电压的解析式。

解： $u_{BC}=$ 3802sin(314t-90°)V
$u_{CA}=$ 380sin(314t+150°)V
$u_{A}$ =2202sin(314t)V
$u_{B}$ =2202sin(314t-120°)V
$u_{C}$ =2202sin(314t+120°)V

3、已知对称三相负载各相复阻抗均为8＋j6Ω，Y接于工频380V的三相电源上，若 $\small u_{AB}$ 的初相为60°，求各相电流。

解： $\small \left | Z_{P} \right |$ =8+j6=10∠36.9°Ω

$\small \dot{U_{A}}{\color{Red} }$ =220∠30°V $\small \dot{I_{A}}{\color{Red} }$ = $\small \frac{}{}$ 220∠30° /10∠36.9°=22∠-6.9°V

根据对称关系可得：

$i_{A}$ =22 $\sqrt{2}$ sin(314t－6.9°)A
$i_{B}$ =22 $\sqrt{2}$ sin(314t－126.9°)A
$i_{A}$ =22 $\sqrt{2}$ sin(314t＋113.1°)A

4、某超高压输电线路中，线电压为22万伏，输送功率为24万KW。若输电线路的每相电阻为10Ω，问：

①试计算负载功率因数为0.9时线路上的电压降及输电线上一年的电能损耗。

②若负载功率因数降为0.6，则线路上的电压降及一年的电能损耗又为多少？

解：① $\Delta _{P}$ = $3I^{2}R_{l}$ =3× $(\frac{24*10^{7}}{\sqrt{3}*22*10^{4}*0.9})^{2}$ ×10=3× $\small 700^{2}$ ×10=147× $\small 10^{2}$ KW

一年按365天计，电能损耗为： $\small \Delta _{w}=\Delta _{pt}=147*10^{2}*365*24\approx 1.288*10^{8}KW.h$

输电线上的电压降： $\Delta U$ = $IR_{l}$ =700×10=7000V

② $\Delta p$ = $3I^{2}R_{l}$ =3× $\small (\frac{24*10^{7}}{\sqrt{3}*22*10^{4}*0.6})^{2}$ ×10≈3× $\small 1050^{2}$ ×10≈330.6×102KW

电能损耗为：ΔW=Δpt=330.6× $\small 10^{2}$ ×365×24≈2.90×108KW•h

输电线上的电压降：ΔU=I'Rl=1050×10=10500V

5、有一台三相电动机绕组为Y接，从配电盘电压表读出线电压为380V，电流表读出线电流为6.1A，已知其总功率为3.3KW，试求电动机每相绕组的参数。

解：cosϕ= $\frac{3300}{\sqrt{3}*380*6.1}=0.822$ 各相电阻 $R=\frac{\frac{3300}{3}}{6.1^{2}}\approx 29.6$ Ω

各相感抗： $\large X_{L}=\sqrt{(\frac{380}{\sqrt{3}*6.1})^{2}-29.6^{2}}=\sqrt{36.1^{2}-29.6^{2}}\approx 20.6$ Ω

各相等效电感量为： $\large L=\frac{X_{L}}{\omega }=\frac{20.6}{314}=65.6mH$

6、一台Δ接三相异步电动机的功率因数为0.86，效率η=0.88，额定电压为380V，输出功率为2.2KW，求电动机向电源取用的电流为多少？

解： $\large P_{1}=\frac{P_{2}}{\eta }=\frac{2200}{0.88}=2500W$

电流 $\large I = \frac{P_{1}}{\sqrt{3}U_{l}cos\varphi }$ $=\frac{2500}{1.732*380*0.86}$ I $\approx 4.42A$

7、三相对称负载，每相阻抗为6＋j8Ω，接于线电压为380V的三相电源上，试分别计算出三相负载Y接和Δ接时电路的总功率各为多少瓦？

解：Y接时， $I_{1}$ =22A $P=\sqrt{3}*380*22*0.6 \approx 8688W$

Δ接时， $I_{1}$ =66A $P= \sqrt{3}*380*66*0.6=26064W$

8、一台Y接三相异步电动机，接入380V线电压的电网中，当电动机满载时其额定输出功率为10KW，效率为0.9，线电流为20A。当该电动机轻载运行时，输出功率为2KW时，效率为0.6，线电流为10.5A。试求在上述两种情况下电路的功率因数，并对计算结果进行比较后讨论。

解：电动机满载时 $P_{1}$ =11.1KW $\large cos\phi =\frac{p}{\sqrt{3}UI}=\frac{11100}{1.732*380*20}\approx 0.844$

电动机轻载时 $P_{1}$ =3333W $\large cos\phi{}' =\frac{p}{\sqrt{3}UI}=\frac{3333}{1.732*380*10.5}\approx 0.482$

比较两种结果可知，电动机轻载时功率因数下降，因此应尽量让电动机工作在满载或接近满载情况下。
