大学模电实验合集丨实验二 单管共射放大电路的原理

目录

一、实验目的

二、实验仪器

三、预习要求

四、实验内容及步骤

1.装接电路与简单测量

2.静态测量与调整

3.动态研究

五、根据实验报告回答下列问题

---

一、实验目的

1.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响；

2.学习测量放大电路Q点，Au、Ri、Ro的方法，了解共射极电路特性；

3.学习放大电路的动态性能。

二、实验仪器

1.示波器 2.信号发生器 3.数字万用表

三、实验要求

1.在 MultiSIM的环境下按照本次 实验的内容和步骤搭建各电路， 测量表格当中要求的数据。

2.总结放大电路静态和动态测量 方法。

四、实验内容及步骤

1.装接电路与简单测量

(1)实验开始时，应先用万用表判 断实验箱上三极管的好坏。

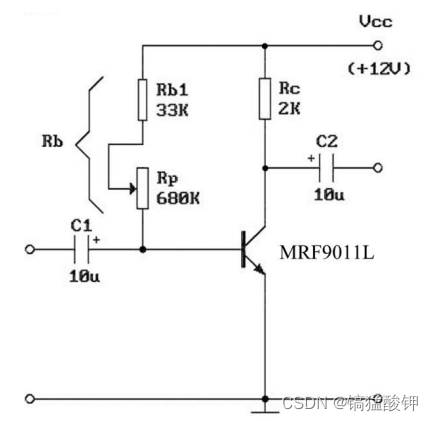

(2)按图1.1所示，连接电路(注意：接线前先测量+12V 电源，关断电源后再连线)，将 RP 的阻值调到最大位置。

图 1.1基本放大电路标题

2.静态测量与调整

(1)接线完毕仔细检查，确定无误 后接通电源。改变RP大小，记录分别为2mA、3mA、4mA、5mA 时三极管MRF9011L的β值。注意：𝐼b 和𝐼c测量和计算方法： 测 𝐼b 和𝐼c和一般可用间接测量法，即通过测和，𝑅𝐶和𝑅𝐵计算出𝐼b 和𝐼c，测量数据填入表1.2中。

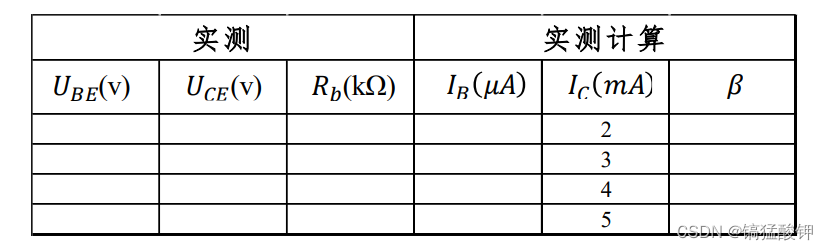

表1.1 基本放大电路静态工作点的测量

3.动态研究

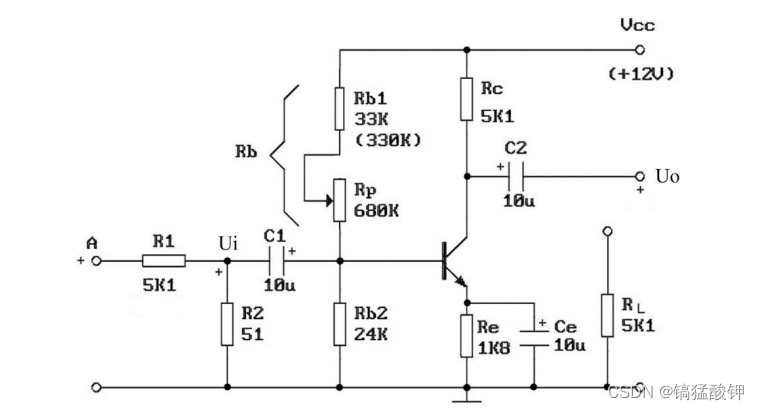

 (1)按图 1.2 所示电路接线，调使为9V。

图1.2

(2)将信号发生器的输出信号调到 f=1KHz，例如 为 500mV，接至放大电路的A点，经过 、衰减（100倍），点得到 5mV 的小信号，观察 和 端波形，并比较相位，填表1.2。

(3)信号源频率不变，逐渐加大信号源幅度，观察 不失真时的最大值，并记录下来。

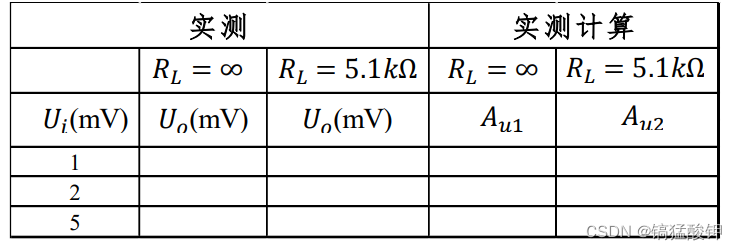

表 1.2 单管共射放大电路电压放大倍数的计算

五、根据实验报告回答下列问题

1.实验结果与仿真结果比较，得到什么结论？

2.在本次实验中你收获了什么？

3.对本次实验的哪些地方还存在疑问？

4.设计一个单管共射电路应该注意什么？基本步骤是什么？
