计组实验_A+B

一、实验目的
实现A端口显示R0端值，B端口显示R1端值，并且D端口显示R0+R1值
二、实验原理

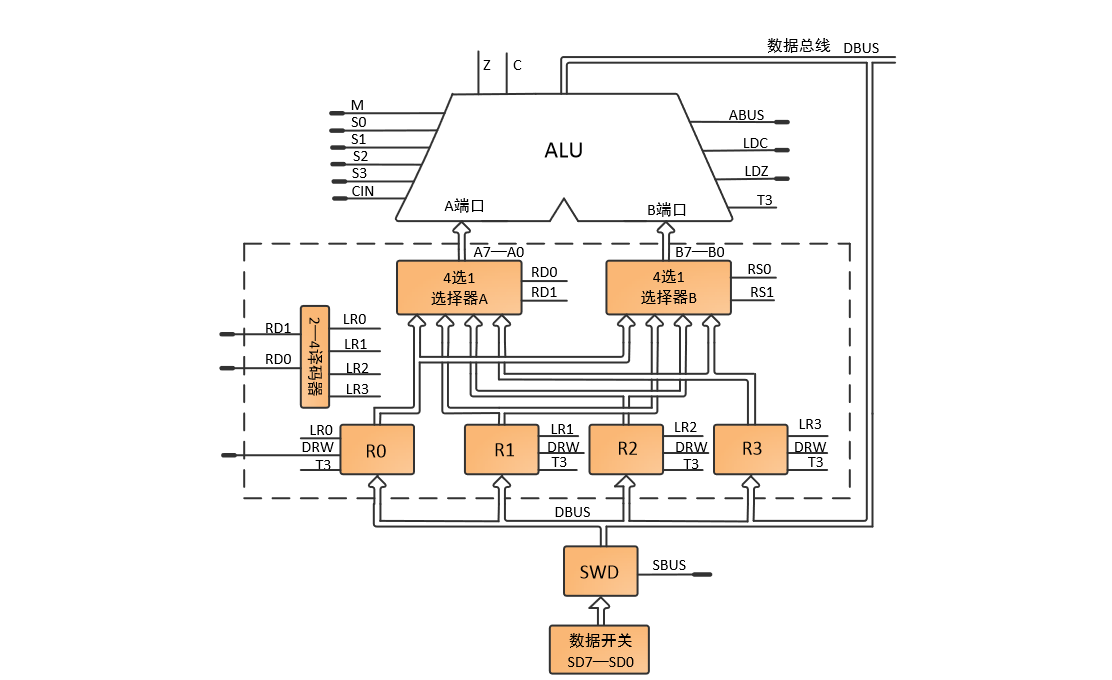

1、 ALU 由 2 片 74LS181(U41 和 U42)、1 片 74LS74、1 片 74 LS 244、1 片 74 LS 245 和 1 片 74LS30 构成。74LS181 完成算术逻辑运算，74 LS 245 和 74 LS 30 产生 Z 标志，74 LS 74 保存标志 C 和标志 Z。ALU 对 A7~A0 和 B7~B0 上的 2 个 8 位数据进行算术逻辑运算，运算后 的数据结果在信号 ABUS 为 1 时送数据总线 DBUS(D7~D0)

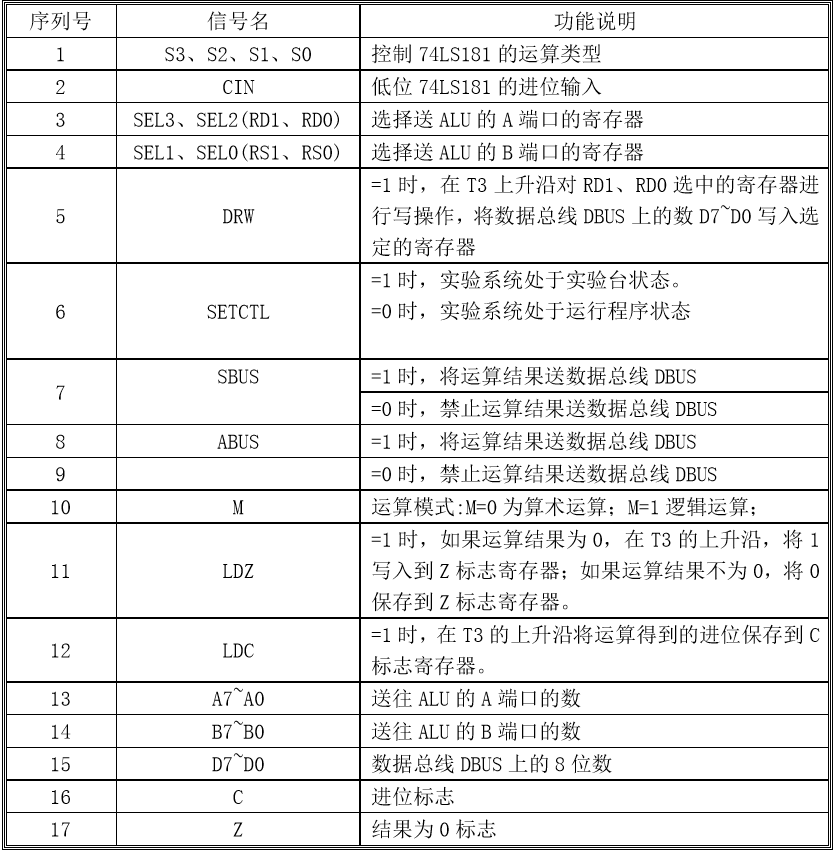

2、各端口的功能说明

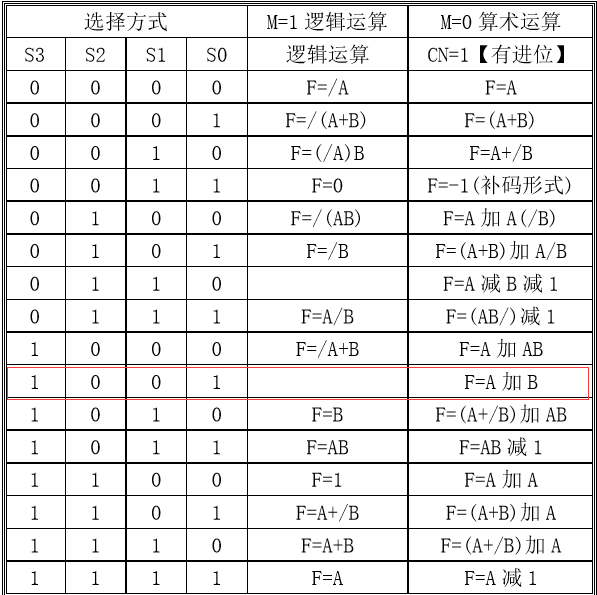

3、S3-S1的值可确定A与B进行的操作


三、实验环境

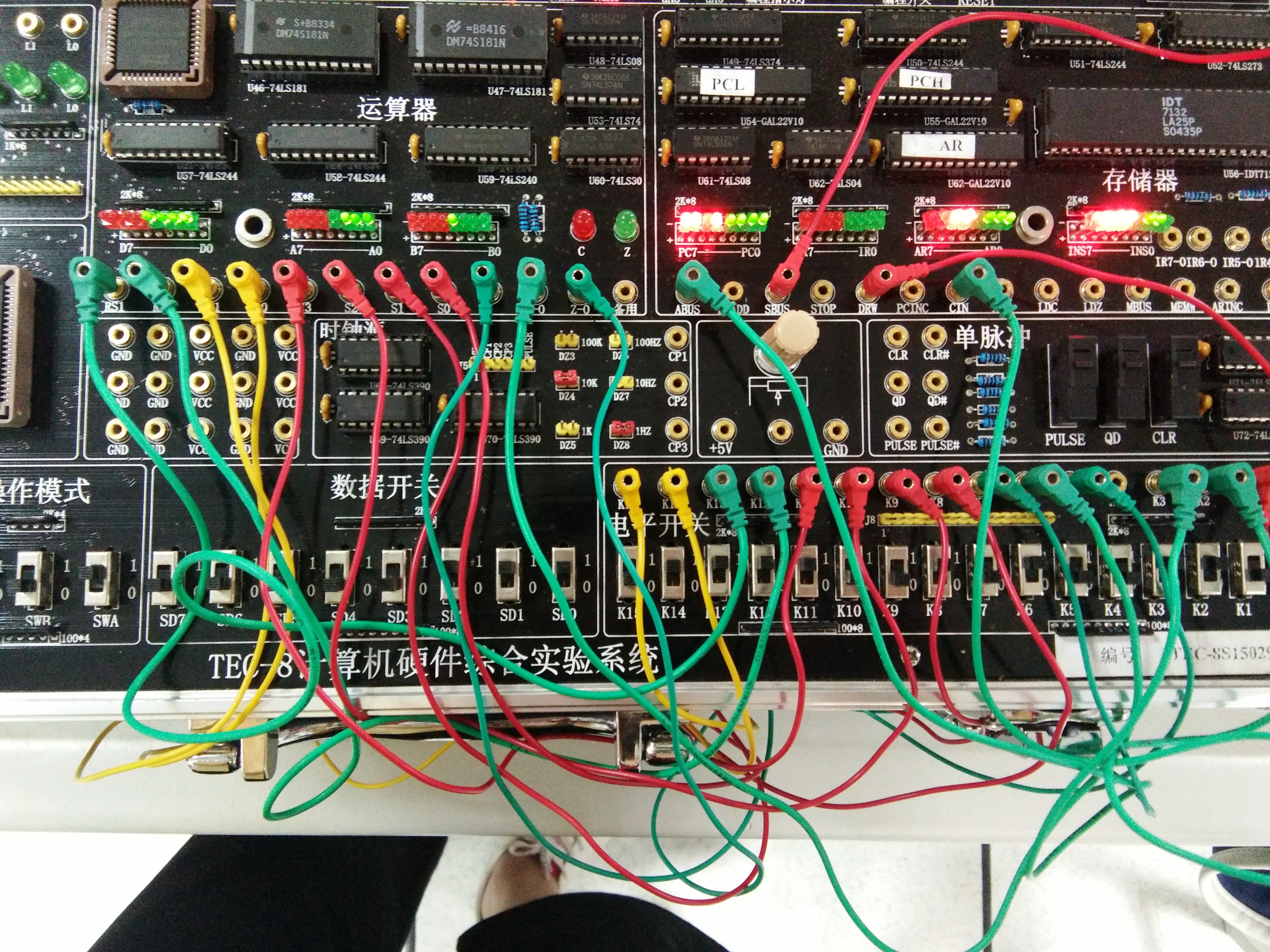

TEC-8 模型计算机
四、实验步骤
1、在SD7~SD0中设置数5；通过指示灯D7~D0观察设置数是否正确；
2、通过将（RD1,RD0）设置为（0,0）选择将7放置如R0中；
在SD7~SD0中设置数6，通过将（RD1,RD0）设置为（0,1）选择将8放入R1中；
2、 通过(RD1,RD0)设置（1，1）选择将数7置入A口；
通过(RS1,RS0)设置（0,1）选择将数8置入B口；
3、 将（S3,S2,S1,S0）设置为（1,0,0,1）实现A+B运算；
4、 SBUS置为0，ABUS置为1，M置为1，CIN置为1；
5、 观察到D端口显示出了A+B的值。


五、实验结果与讨论
1、ALU实现A+B运算，其中S3-S0选择进行何种运算；
2、ABUS=1时，将运算结果送往数据总线DBUS；SBUS=0时，禁止运算结果送往DBUS。
3、M=0时进行算术运算，M=1时进行逻辑运算；
六、总结
1、进行运算时，应注意将SBUS置为0，并将ABUS置为1；
2、运算结果被运送到DBUS中并通过D端口显示。
