COCO数据集标注格式详解---- object keypoints
由于笔者的研究方要是从基于coco数据集这一基准，要求做的是姿态估计，so，我主要做object leypoints这一块的内容整理。对于其他两块内容的话，网上很多大佬整理得蛮详细的，CSDN一下（其实三者都差不多）。开始学习~

coco数据集

1、类别：80类
2、3种标注类型，使用json文件存储，每种类型包含了训练和验证
object instances （目标实例）：也就是目标检测object detection
object keypoints （目标上的关键点）
image captions（看图说话）

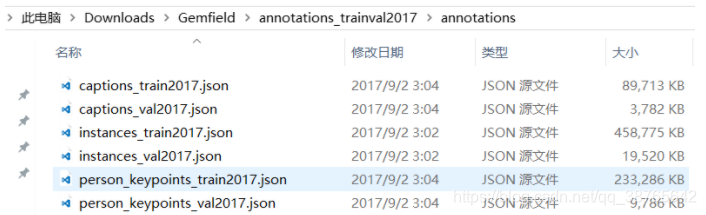

比如下面就是COCO官网下载的COCO 2017年训练集中的标注文件：
在这里插入图片描述
COCO数据集有超过 200,000 张图片，80种物体类别. 所有的物体实例都用详细的分割mask进行了标注，共标注了超过 500,000 个物体实体。

coco 数据集的特点

关于coco数据集的特点，推荐一篇博文Dataset - COCO Dataset 数据特点，写的非常详细，对三个方向都有详细的介绍

基本的JSON结构体类型

object instances（目标实例）、object keypoints（目标上的关键点）、image captions（看图说话）这3种类型共享这些基本类型：info、image、license。这里主要介绍object keypoints的json标注格式文件
整体json格式：比如上图中的person_keypoints_train2017.json、person_keypoints_val2017.json这两个文件就是这种格式。

在python里面，读取出json标注格式文件，每一个字段虽然是list，实际上是一个dict，Object Keypoint这种格式的文件从头至尾按照顺序分为以下段落如下所示：

{
    "info": info, # dict
    "licenses": [license], # list ，内部是dict
    "images": [image], # list ，内部是dict
    "annotations": [annotation], # list ，内部是dict
    "categories": # list ，内部是dict
}

包含5个字段信息：info, licenses, images, annotations，categories。上面3种标注类型共享的字段信息有：info、image、license。不共享的是annotation和category这两种字段，他们在不同类型的JSON文件中是不一样的。

object keypoints中，概述一下其中每个字段的结构与包含的信息：
（1）images字段列表元素的长度等同于划入训练集（或者测试集）的图片的数量；
（2）annotations字段列表元素的数量等同于训练集（或者测试集）中bounding box的数量，在这里只有人这个类别的bounding box；
（3）categories字段列表元素的数量等同于类别的数量，categories列表元素的数量为1，只有一个：person（2017年）；

以下的各个字段，都是object keypoints中的。

info字段

info字段结构：

info: {
   "description": str, # 数据集描述
    "url": str,# 下载地址
     "version": str,# 版本
    "year": int,# 年份
    "contributor": str,# 提供者
    "date_created": datetime
}

info字段的具体实例信息一般如下，但我们在写程序时一般用不到：

"info": {
		"description": "COCO 2017 Dataset",
		"url": "http://cocodataset.org",
		"version": "1.0",
		"year": 2017,
		"contributor": "COCO Consortium",
		"date_created": "2017/09/01"
	},

licenses字段

licenses字段结构：

license{
    "url": str,
    "id": int,
    "name": str,
}

licenses是包含多个license实例的数组，对于一个license类型的实例，在写程序时一般用不到：

"licenses": [{
		"url": "http://creativecommons.org/licenses/by-nc-sa/2.0/",
		"id": 1,
		"name": "Attribution-NonCommercial-ShareAlike License"
	},
	{
	#另一个license实例
	}
	.......
	],

images字段

images字段结构：

image{
   "license": int, #license的ID编号
    "file_name": str,# 图片名
    "coco_url": str,# 网路地址路径
    "width": int,#宽
    "height": int,#高
    "date_captured": datetime # 数据获取日期
    "flickr_url": str,# flickr网路地址
    "id": int,# 图片的ID编号（每张图片ID是唯一的）
}

Images是包含多个image实例的数组，对于一个image类型的实例：

"images": [{
		"license": 4,
		"file_name": "000000397133.jpg",
		"coco_url": "http://images.cocodataset.org/val2017/000000397133.jpg",
		"height": 427,
		"width": 640,
		"date_captured": "2013-11-14 17:02:52",
		"flickr_url": "http://farm7.staticflickr.com/6116/6255196340_da26cf2c9e_z.jpg",
		"id": 397133
	},
	{
	#另一张图片的信息
	}
	......
	],

每一个image的实例是一个dict。其中有一个id字段，代表的是图片的id，每一张图片具有唯一的一个独特的id。
以下的annotations字段和category这两种字段，他们在不同类型的JSON文件中是不一样的。
下面介绍object keypoints中的这两个字段的信息

annotations字段

annotations字段是包含多个annotation实例的一个列表，annotation类型本身又包含了一系列的字段，如下所示：

annotation{
    "segmentation": RLE or [polygon],  # 分割信息
    "num_keypoints": int,              # 标注的关节点数
    "area": float,                     # 标注区域面积
    "iscrowd": 0 or 1,                 # 是否是单人
    "keypoints": [x1,y1,v1,...],       # 关节点信息，按照(x,y,v)的顺序排列，即坐标为(x,y)，可见性为v; v=0，没有标注；v=1，有标注不可见（被遮挡）；v=2，有标注可见
    "image_id": int,                   # 图片id
    "bbox": [x,y,width,height],        # 图片中人的边框，这里x，y为边框的左上角的坐标
    "category_id": int,                # 类别id，等于1表示人这一类
    "id": int,                               #对象id（每个对象id都是唯一的，即不能出现重复）
}

注意：
（1）新增的keypoints是一个长度为3*k的数组，其中k是category中keypoints的总数量。每一个keypoint是一个长度为3的数组，第一和第二个元素分别是x和y坐标值，第三个元素是个标志位v，v为0时表示这个关键点没有标注（这种情况下x=y=v=0），v为1时表示这个关键点标注了但是不可见（被遮挡了），v为2时表示这个关键点标注了同时也可见。

（2）num_keypoints表示这个目标上被标注的关键点的数量（v>0），比较小的目标上可能就无法标注关键点。
ps：
iscrowd=0的时候，表示这是一个单独的物体，轮廓用Polygon(多边形的点)表示，iscrowd=1的时候表示两个没有分开的物体，轮廓用RLE编码表示，比如说一张图片里面有三个人，一个人单独站一边，另外两个搂在一起（标注的时候距离太近分不开了），这个时候，单独的那个人的注释里面的iscrowing=0,segmentation用Polygon表示，而另外两个用放在同一个anatation的数组里面用一个segmention的RLE编码形式表示
补充：
什么是RLE格式：

RLE：Run Length Encoding（行程长度压缩算法）
在机器视觉领域的深度学习中，每个数据集都有一份标注好的数据用于训练神经网络。
为了节省空间，很多数据集的标注文件使用RLE的格式，比如 kaggle 挑战赛的 Airbus Ship Detection Challenge。
但是神经网络的输入一定是一张图片，为此必须把RLE格式的文件转变为图像格式。
RLE用来表示二值图，里面有大量的0和1，所以很多重复，所以可以压缩，比如2*2的图像， [0,0；1,1] ，首先变成一维向量 [0,0,1,1] ,然后RLE标记[2,2]，上面提到的就是先用bbox得到图像位置，然后用RLE来标记，可以看到 is_crowd=1的时候bbox是整数

注意：
iscrowd=0那么segmentation就是polygon格式；只要iscrowd=1那么segmentation就是RLE格式。另外，每个对象（不管是iscrowd=0还是iscrowd=1）都会有一个矩形框bbox，矩形框左上角的坐标和矩形框的长宽会以数组的形式提供，数组第一个元素就是左上角的横坐标值。polygon格式比较简单，这些数按照相邻的顺序两两组成一个点的xy坐标，如果有n个数（必定是偶数），那么就是n/2个点坐标。

ploygon：这是对于单个对象来说的，表示的是多边形轮廓的写x，y坐标，肯定是偶数，如果有n个数，表示有n/2个坐标

RLE：size是图片大小，比如3*3

area是area of encoded masks，是标注区域的面积。如果是矩形框，那就是高乘宽；如果是polygon或者RLE，那就复杂点。
在一个annotation的实例中有两个id，其中image_id指的是这个annotation属于哪一张图片，即前面提到的图片的id，另外一个“id”指的是这个annotation的一个id。

注意： annotation的image_id是不唯一的，代表的是，这个annotation是指向image_id图片的标注，因为图片的标注不止一个，可能有好几个标注。

从person_keypoints_val2017.json文件中摘出一个annotation的实例如下：

"annotations": [{
		"segmentation": [  # 对象的边界点（边界多边形）
			[125.12, 539.69, 140.94, 522.43, 100.67, 496.54, 84.85, 469.21, 73.35, 450.52, 104.99, 342.65, 168.27, 290.88, 179.78, 288, 189.84, 286.56, 191.28, 260.67, 202.79, 240.54, 221.48, 237.66, 248.81, 243.42, 257.44, 256.36, 253.12, 262.11, 253.12, 275.06, 299.15, 233.35, 329.35, 207.46, 355.24, 206.02, 363.87, 206.02, 365.3, 210.34, 373.93, 221.84, 363.87, 226.16, 363.87, 237.66, 350.92, 237.66, 332.22, 234.79, 314.97, 249.17, 271.82, 313.89, 253.12, 326.83, 227.24, 352.72, 214.29, 357.03, 212.85, 372.85, 208.54, 395.87, 228.67, 414.56, 245.93, 421.75, 266.07, 424.63, 276.13, 437.57, 266.07, 450.52, 284.76, 464.9, 286.2, 479.28, 291.96, 489.35, 310.65, 512.36, 284.76, 549.75, 244.49, 522.43, 215.73, 546.88, 199.91, 558.38, 204.22, 565.57, 189.84, 568.45, 184.09, 575.64, 172.58, 578.52, 145.26, 567.01, 117.93, 551.19, 133.75, 532.49]
		],
		"num_keypoints": 10,
		"area": 47803.27955,
		"iscrowd": 0,
		"keypoints": [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 142, 309, 1, 177, 320, 2, 191, 398, 2, 237, 317, 2, 233, 426, 2, 306, 233, 2, 92, 452, 2, 123, 468, 2, 0, 0, 0, 251, 469, 2, 0, 0, 0, 162, 551, 2],
		"image_id": 425226,
		"bbox": [73.35, 206.02, 300.58, 372.5],
		"category_id": 1,
		"id": 183126
	},
	{
	#另一个annotations的信息
	}
	......
	],

categories字段

最后，对于每一个category结构体，keypoints是一个长度为k的数组，包含了每个关键点的名字；skeleton定义了各个关键点之间的连接性（比如人的左手腕和左肘就是连接的，但是左手腕和右手腕就不是）。目前，COCO的keypoints只标注了person category （分类为人）。
categories是一个包含多个category实例的列表，而一个category结构体描述如下：

{
    "supercategory": str,    #主类别名    这里仅为person这一类别
    "id": int,                       #类对应的id （0 默认为背景）这里仅为1，person类别
    "name": str,                # 子类别
    "keypoints": [str],       #每个关键点的名字
    "skeleton": [edge]      #各个关键点之间的连接性
}

从person_keypoints_val2017.json文件中摘出一个category的实例如下：

"categories": [{
		"supercategory": "person",
		"id": 1,
		"name": "person",
		"keypoints": ["nose", "left_eye", "right_eye", "left_ear", "right_ear", "left_shoulder", "right_shoulder", "left_elbow", "right_elbow", "left_wrist", "right_wrist", "left_hip", "right_hip", "left_knee", "right_knee", "left_ankle", "right_ankle"],
		"skeleton": [
			[16, 14],
			[14, 12],
			[17, 15],
			[15, 13],
			[12, 13],
			[6, 12],
			[7, 13],
			[6, 7],
			[6, 8],
			[7, 9],
			[8, 10],
			[9, 11],
			[2, 3],
			[1, 2],
			[1, 3],
			[2, 4],
			[3, 5],
			[4, 6],
			[5, 7]
		]
	}]
