整流与滤波电路

整流与滤波电路

一、单相半波整流电路

1、单相半波整流电路

在这里插入图片描述

电源变压器 T 的初级线圈接到220 V 的交流电源上 ,交流电压 u2为变压器次级电压有效值 ,D 为整流二极管 ,R L 为直流负载电阻 。

2

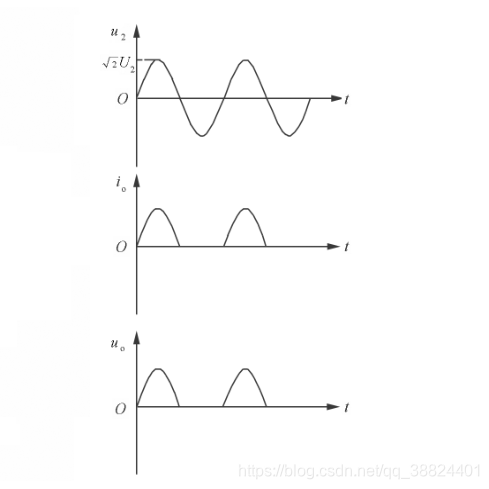

2、电路中的电压和电流

实验证明 ,在一个周期内 ,半波整流输出电压的平均值等于变压器次级电压有效值 U2 的 0.45 倍 ,即:U0= 0.45 U2。

流过负载的电流I0= U0 /R L = 0.45U2 /R L,那么流过二极管的正向电流的平均值 I D 和流过负载 R L 上的电流相等。

二、单相桥式整流电路

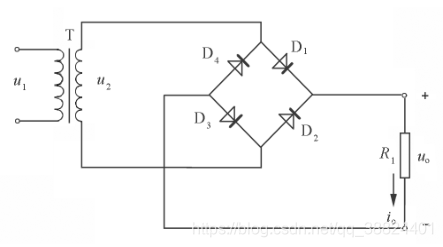

1、电路组成

3

1

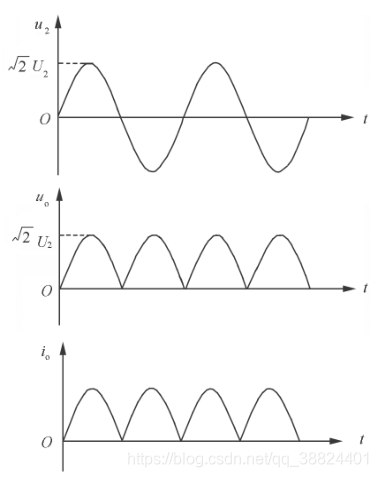

2、电路中的电压和电流

因为桥式整流为全波整流 ,显然全波整流输出的平均电压大小是半波整流的两倍 ,即:U0=0.9 U2

流过负载的平均电流 I 0 = U 0 /R L = 0 .9 U2 /R L
又因为电路中的每个二极管只在半个周期内才导通 ,所以在每个周期内
流过每个二极管的平均电流只有负载电流的一半 ,即 I D = (1/2) I o = 0 .45 U 2 / R L

三、滤波电路

1、电路组成

image-20210725173754599

2、 输出电压平均值的计算

电路中接入滤波电容以后 ,输出电压的平均值要根据整流电路的不同而不同 ,即:

单向半波整流  U0 = 0.45 U2

单向桥式整流  U0 = 0.9 U2

二极管承受的最大反向电压为U DRM = 1.414 U2

### 半波整流滤波电路设计 #### 一、半波整流电路的工作原理 单相半波整流电路由一个二极管构成,该二极管仅允许交流电的一个方向通过,在正弦波的半个周期内导通,而在另一半周期截止。因此,输出电压仅为输入交流电压的一部分[^1]。 ```plaintext AC Input ----|>|----+----> DC Output (Pulsating) | | GND C (Capacitor for filtering) ``` 此简单结构使得只有当输入信号为正值时才会有电流流向负载电阻;而负值期间则无任何电流流动,从而实现了将双向交变电流转变为单一方向脉动直流的目的。 #### 二、加入电容器后的滤波效果 为了减少上述过程产生的波动,可以在负载两端并联一只适当容量的电解电容作为滤波元件。这样做的目的是利用电容充放电特性来平滑输出电压中的起伏部分。具体来说: - 当二极管处于导通状态时,除了给RL供电外还会快速地向电容充电; - 而一旦进入非导通期,则依靠之前储存起来的能量继续维持较低水平但仍相对稳定的输出直到下一个峰值到来再次重复这一循环[^2]。 #### 三、完整的半波整流加电容滤波电路图 下面展示了一个典型的包含有源器件D以及储能组件C在内的完整设计方案示意图: ```plaintext AC Source ---|>|---+-------> Vout(DC with ripple) | === Capacitor(C) | Ground(GND) ``` 这里需要注意的是,由于每次只有一半时间里存在有效的电力传输路径,所以相比于其他类型的整流方式而言效率更低一些,并且最终得到的结果仍然会存在一定量级上的波动成分——即所谓的“纹波”。
