USB 3.2介绍

USB 3.2介绍

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

Type-C 正反都可插

在USB 2.0与先前规范中,主控端(通常是计算机)的连接端子采用 Type-A型式,而设备端(如外接设备)则有 Type-B、Mini Type-B、Micro Type-B等不同尺寸的型式,其内部主要具有4 条内芯,分别为负责传输数据的 D+、D-,以及传输电源的Vbus 与接地端GND。
USB 3.0则保留USB 2.0原有的4条内芯,并加入 SSRX+、SSRX-、SSTX+、SSTX-等高速数据传输信道,以及额外 Gnd_Drain接地端(用于降低噪声干扰)等5 条内芯。
在端子型式方面,主控端采用USB 3.0 Type-A型式,它将传统Type-A的 4个接点放至于原本位置,并将其余5 个接点放置于后方,因此插入 USB 2.0设备的时候,能够直接连通原本的D+、D-、Vbus、GND等脚位,达到向下兼容的目的,而设备端则采USB 3.0 Type-B、USB 3.0 Mini Type-B等型式。

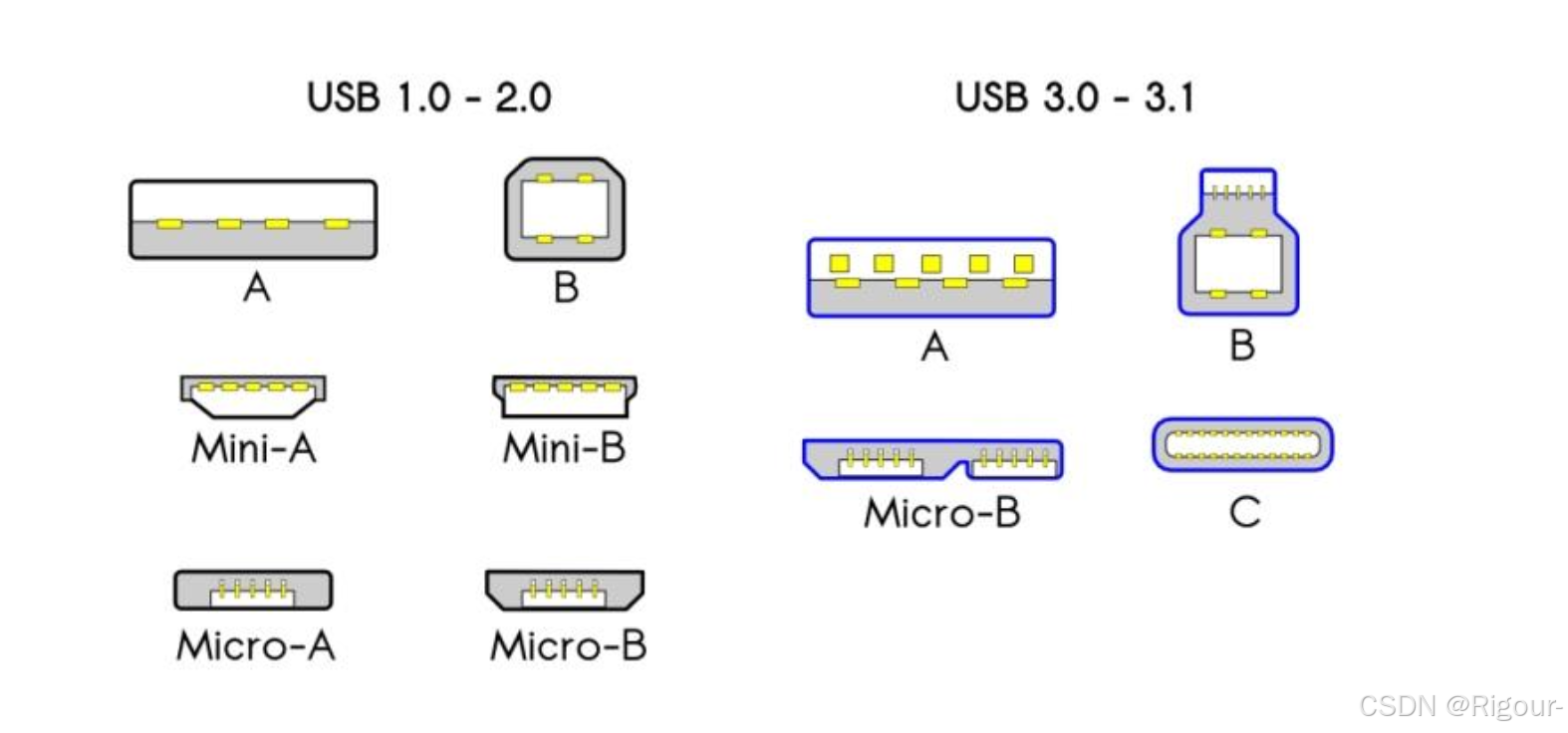

USB有各种不同的端子型式,基本上都能透过转接线互相支持。
在这里插入图片描述

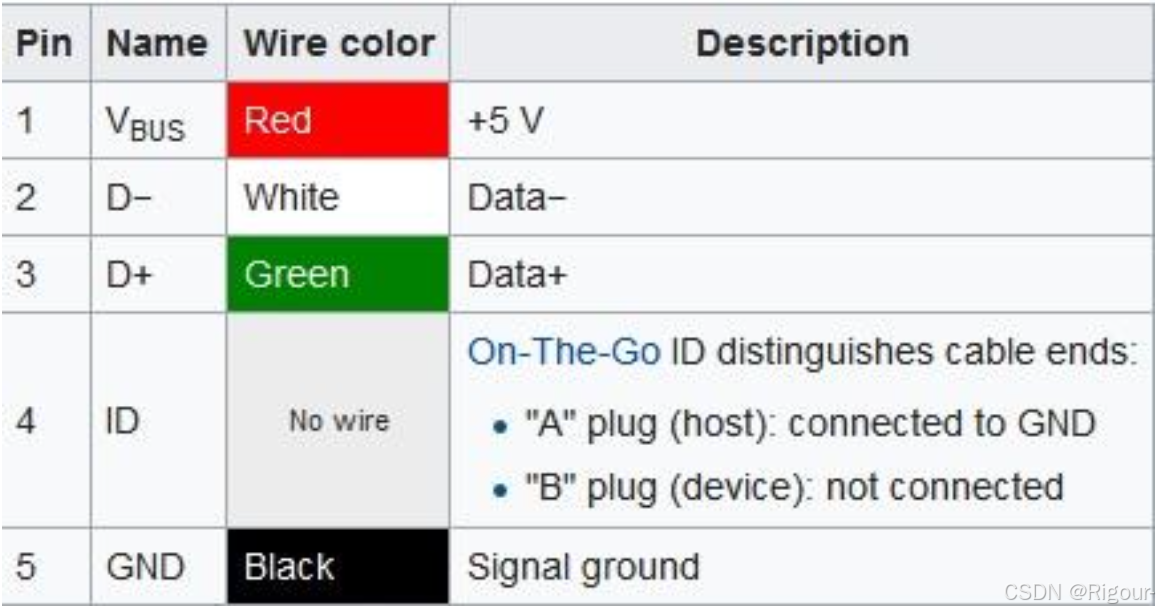

USB 2.0以前的端子具有 4条内芯,分别为 2 条数据传输与 2 条电源传输。
在这里插入图片描述

USB 3.2 设计关键要素

  1. 维持 USB「智能主控端、简单设备端」的模式。
  2. 在现有 USB 基础架构上提升效能。现今 USB 设备以相当普及,其中很大比重的成功因素
    就是稳定的软件接口、驱动程序开发容易、通用标准驱动程序(如人机接口设备、大量储存
    设备、音效等等),因此在提升传输速度的时候,需维持这些基础架构以确保现有设备的兼
    容性。
  3. 提升电源管理效率。除了节省运作中设备传输数据所需消耗的电力之外,还能透过更多
    元的电源管理模式节省闲置中设备的耗电量。
  4. 简单易用。这永远是 USB 的核心目标。
  5. 节省花费。目前仍有不少计算机与设备只支持 USB 2.0 的连接能力,因此提供向下兼容。

USB 3.0则具有9条内芯,多出部分为 4条高速数据传输信道与 1 条接地端。
在这里插入图片描述
6. 无论计算机与设备是支持哪一世代的 USB 规范,都能在较低的速度下彼此兼容, Type-A 的主控端都能搭配 Type-A 设备使用,而 Type-C 设备也能透过转接线材连
接至 Type-A 主控端。
7. 在不改变操作系统的前提下,让主控端控制器能享有 USB 3.2 的高速传输效能。
