基于51单片机倒计时器秒表定时器数码管显示设计

1、系统功能介绍

• 系统构成：

  • 本设计由STC89C52单片机核心电路+4位共阳数码管显示电路+蜂鸣器电路+按键电路+电源电路组成。

• 系统功能：

  • 1、可以设置倒计时间1到99分种，倒计时最后5秒蜂鸣器报警提示。
  • 2、在倒计时过程随时可以暂停和开始计时。

• 可根据本篇文章完成毕业设计的开题报告、任务书、设计等

2、资料下载

• 资料下载链接：https://download.csdn.net/download/qq_39020934/89662417
• 更多设计视频：https://space.bilibili.com/3537120073353692

3、系统电路介绍

3.1、STC89C52单片机核心系统电路设计

• STC89C52RC是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有8K字节系统可编程Flash存储器。STC89C52使用经典的MCS-51内核，但是做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能：8k字节Flash，512字节RAM， 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，3个16 位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。另外 STC89C52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35MHz，6T/12T可选。

STC89C52主要特性如下：

• （1）8K字节程序存储空间；
• （2）512字节数据存储空间；
• （3）内带4K字节EEPROM存储空间;
• （4）可直接使用串口下载

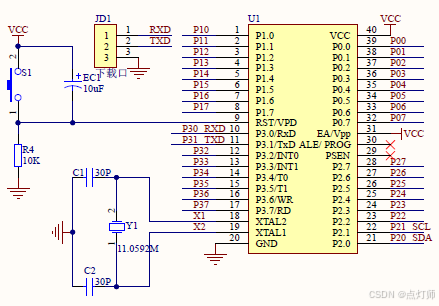

单片机最小系统电路图如下图所示

•

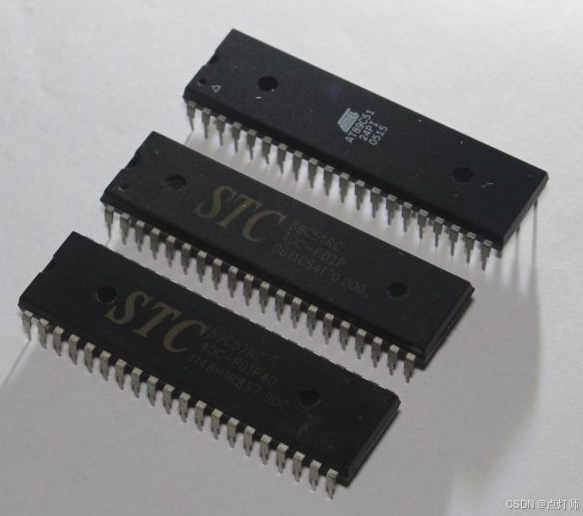

实物图：

•

3.2、按键电路设计

• 轻触按键是按键产品下属的一款分类产品，它其实相当于是一种电子开关，只要轻轻的按下按键就可以是开关接通，松开时是开关就断开连接，实现原理主要是通过轻触按键内部的金属弹片受力弹动来实现接通和断开的。在本系统中，按键作为系统的输入，起到了人机交互的枢纽作用。按键的单片机控制引脚默认为高电平，当按键按下后，单片机的相关引脚则变成低电平。进而实现对系统的手动输入。

电路原理图：

•

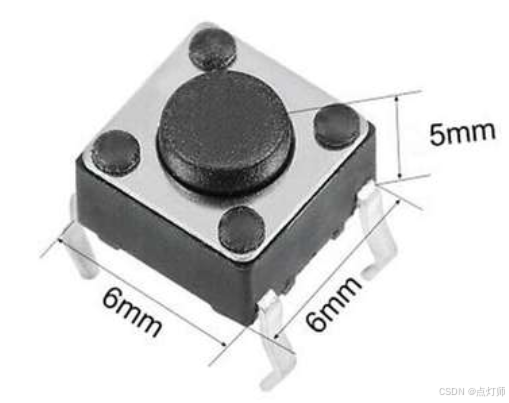

实物图：

•

3.3、声光报警电路设计

• 有源蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
• LED灯即发光二极管，它是半导体二极管的一种，可以把电能转化成光能。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。

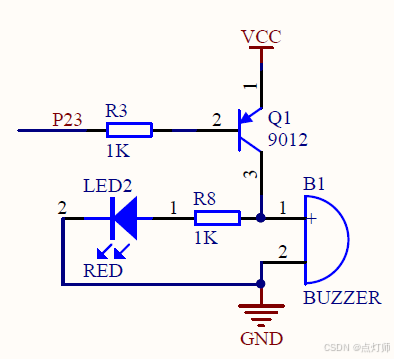

电路原理图：

•

3.4、共阳数码管驱动电路设计

• 数码管，也称作辉光管，是一种可以显示数字和其他信息的电子设备。玻璃管中包括一个金属丝网制成的阳极和多个阴极。大部分数码管阴极的形状为数字。管中充以低压气体，通常大部分为氖加上一些汞和/或氩。给某一个阴极充电，数码管就会发出颜色光，视乎管内的气体而定，一般都是橙色或绿色。
• 在本设计中，Q1-Q5三极管均为驱动电路。R3-R5均为限流电阻，保护三极管。当单片机控制位选的引脚为低电平时，则相关位的数码管可以亮，否则，相关位的数码管不亮。单片机控制段选的引脚通过高低电平的组合即可显示不同的数据信息。

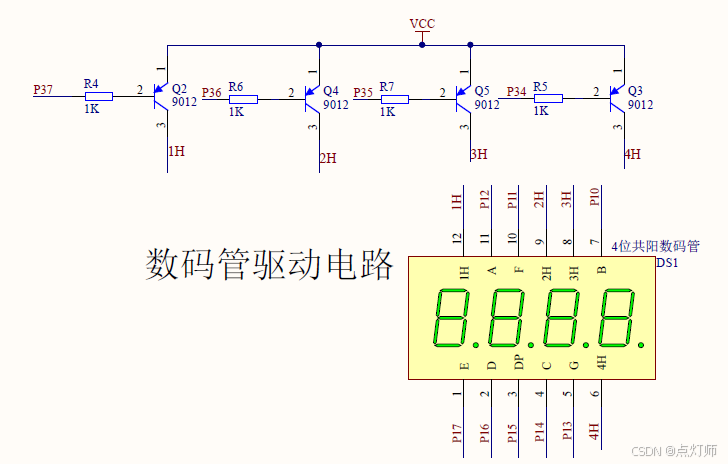

电路原理图：

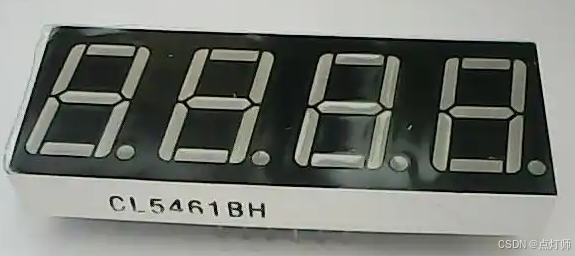

实物图：

4、程序设计

4.1、按键扫描程序

void key()	 //独立按键程序
{
	static uchar key_new;
	key_can = 20;                   //按键值还原
	if((P2 & 0x07) != 0x07)		//按键按下
	{
		delay_1ms(1);	     	//按键消抖动
		if(((P2 & 0x07) != 0x07) && (key_new == 1))
		{						//确认是按键按下
			key_new = 0;
			switch(P2 & 0x07)
			{
				case 0x06: key_can = 1; break;	   //得到k2键值
				case 0x05: key_can = 2; break;	   //得到k3键值
				case 0x03: key_can = 3; break;	   //得到k4键值
			}
		}
	}
	else
		key_new = 1;
}

4.2、数码管显示程序

void display()
{
	uchar i;
	for(i=0;i<4;i++)
	{
		P1 = 0xff;			 //消隐
		smg_we_switch(i);	 //位选
		P1 = dis_smg[i];	 //段选
		delay_1ms(1);
	}
}

4.3、定时器初始化程序

/*************定时器0初始化程序***************/
void time_init()
{
	EA   = 1;	 	  //开总中断
	TMOD = 0X01;	  //定时器0、工作方式1
	ET0  = 1;		  //开定时器0中断
	TR0  = 1;		  //允许定时器0定时
}

4.4、毫秒延时程序

/*------------------------------------------------
 uS延时函数，含有输入参数 unsigned char t，无返回值
 unsigned char 是定义无符号字符变量，其值的范围是
 0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
 长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
 while(--t);
}
/*------------------------------------------------
 mS延时函数，含有输入参数 unsigned char t，无返回值
 unsigned char 是定义无符号字符变量，其值的范围是
 0~255 这里使用晶振12M，精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{

 while(t--)
 {
     //大致延时1mS
     DelayUs2x(245);
	 DelayUs2x(245);
 }
}
