Android系统架构及生态链

目录

一、Android系统架构

二、Android生态链

---

一、Android系统架构

• 最底层是 Linux Kernel 层。Android OS 的基石是 Linux Kernel
• Android Framework：中间两层由下到上是 Native Framework 层和 Java Framework 层。这两个是 Android 独有的 （Android OS）。
• 应用层：最上层是应用层。正是基于 Android Framework

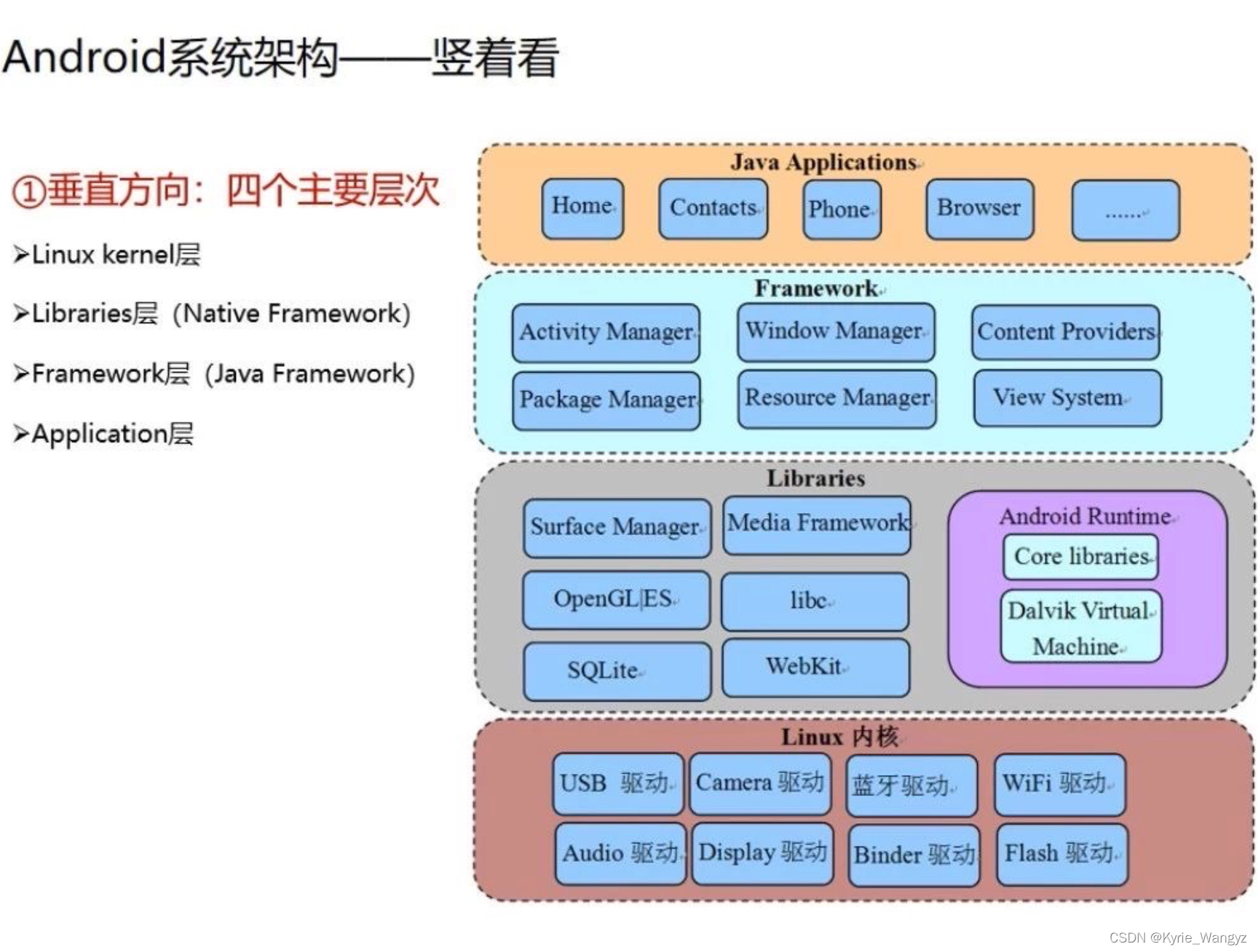

分为四层：

1.应用层

2.应用程序框架（FrameWork）

3.系统运行库

4.内核层

重点讲Android FrameWork层

• Android Framework 有很多功能模块的。
• 功能模块有可能是放在 Java Framework 里，也有可能是 Native Framework 里。
• 功能模块可以分布在多个进程中，彼此之间，或对应用层以 Binder 方式进行进程间交互。

应用程序框架（FrameWork）

帮助程序员快速的开发程序，并且该应用程序重用机制也使用户可以方便的替换程序组件。（框架的安全性限制）

系统运行库（Libraries又称 Native Framework）

• 程序库
  • Android包含一些C/C++库，这些库能被Android系统中不同的组件使用。它们通过Android应用程序框架为开发
  • 媒体，2D图片引擎，SQLite等
• Android 运行库
  • 该核心库提供了JAVA编程语言核心库的大多数功能。
  • Dalvik虚拟机的一些逻辑

上述四个层次中，Kernel 历史最悠久，到今天就剩下大概 Windows，Linux、macOS 三个巨头了

以上唯有 Linux 不归某个公司独有。所以，Android 使用 Linux 是必然的选择。如果我们要搞国产自主 OS 的话，最大可能性也是基于 Linux，比如现在的优麒麟，以前的红旗都是这样。

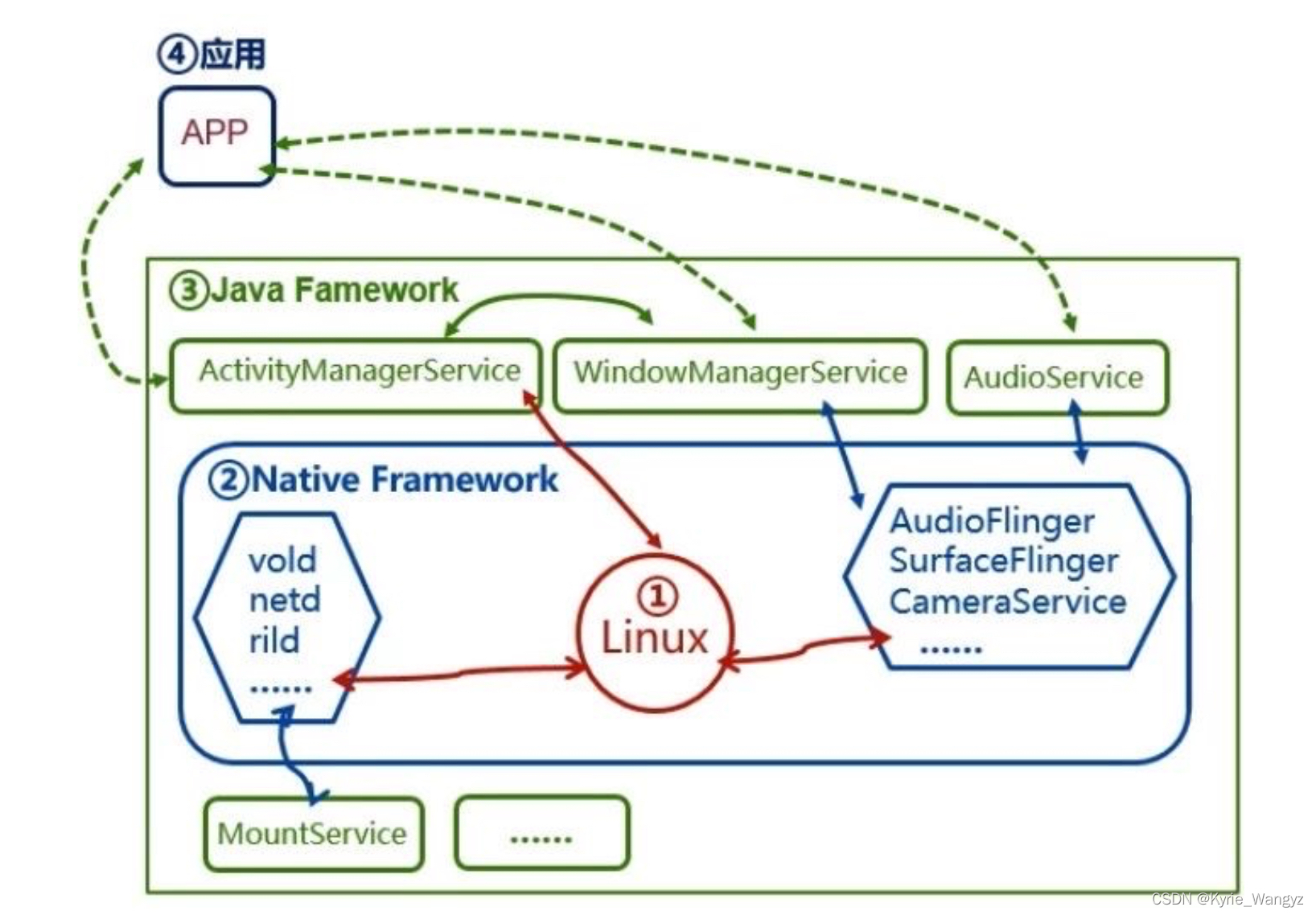

Android各个 层级之间的交互关系

1.App 和 Java Framework 有交互。某些情况下也可以和 Native Framework 模块交互（图中并未画出相关的箭头线）。

应用层只与FrameWork层有交互

2.Native Framework、Java Framework 均有和 Linux 交互。

3.Java Framework 中的部分模块和 Native Framework 中的部分模块有交互。

Linux是宏内核，Android OS是微内核（Windows 和Mac也是微内核）

微内核：内核只做一些基本的服务（比如操作 CPU，进程调度，内存管理、设备管理等）。然后将其它功能独立为除内核之外的多个进程。

缺点：其它进程和内核之间的交互属于进程间通信IPC，开销比较大。

宏内核：把上图中的所有东西都塞到内核里。这样大家都运行在一个进程里（主要是指共享同一个内存空间——内核地址空间），

优点：极大减少模块间交互的开销

缺点：但问题就是一旦有一个模块出问题，整个 kernel 都可能挂掉。

Android Framework 中的功能模块并非都挤在一个进程里，而是分散在不同进程中，功能模块之间通过进程间通信的手段交互。所以，从应用的角度看，Android OS 肯定是一个微内核。

Android为什么能成为OS：

FrameWork层为android定制了一套开发及交互规则

1.Activity启动时候 FrameWork会更加定制的Activity的规则去控制Activity的流程

2.Android 上，一个应用要播放视音频的话，依赖 MediaPlayerService、SurfaceFlinger、AudioFlinger、硬件编解码模块等。这套东西也不是 Linux 带过来的，而是 Android 搞出来的。编解码，播放功能均由系统提供了，应用程序再也不用操心这些东西。这无疑是一个很大的进步。

结论，基于Linux之上为应用层设计了FrameWork层，

1.制定了四大组件的一些交互规则

2.为应用层使用一些Linux的基础功能做了一层封装（音频那套）

Android 可以称为OS

二、Android生态链

Android与苹果生态的区别

安卓的生态链有（从上到这）

1.Google发版 2.芯片厂商定制功能 3.设备厂商设计特性 4.运营商

苹果没有 1到3都是自己，没有各种分支的定制，运营商也不太考虑

优势：

• 发版本快（1到3是一步到位）
• 没有各种定制（1到3是一步到位）

缺点：通信芯片是苹果的大问题，所以老有人吐槽 iPhone 的信号不好

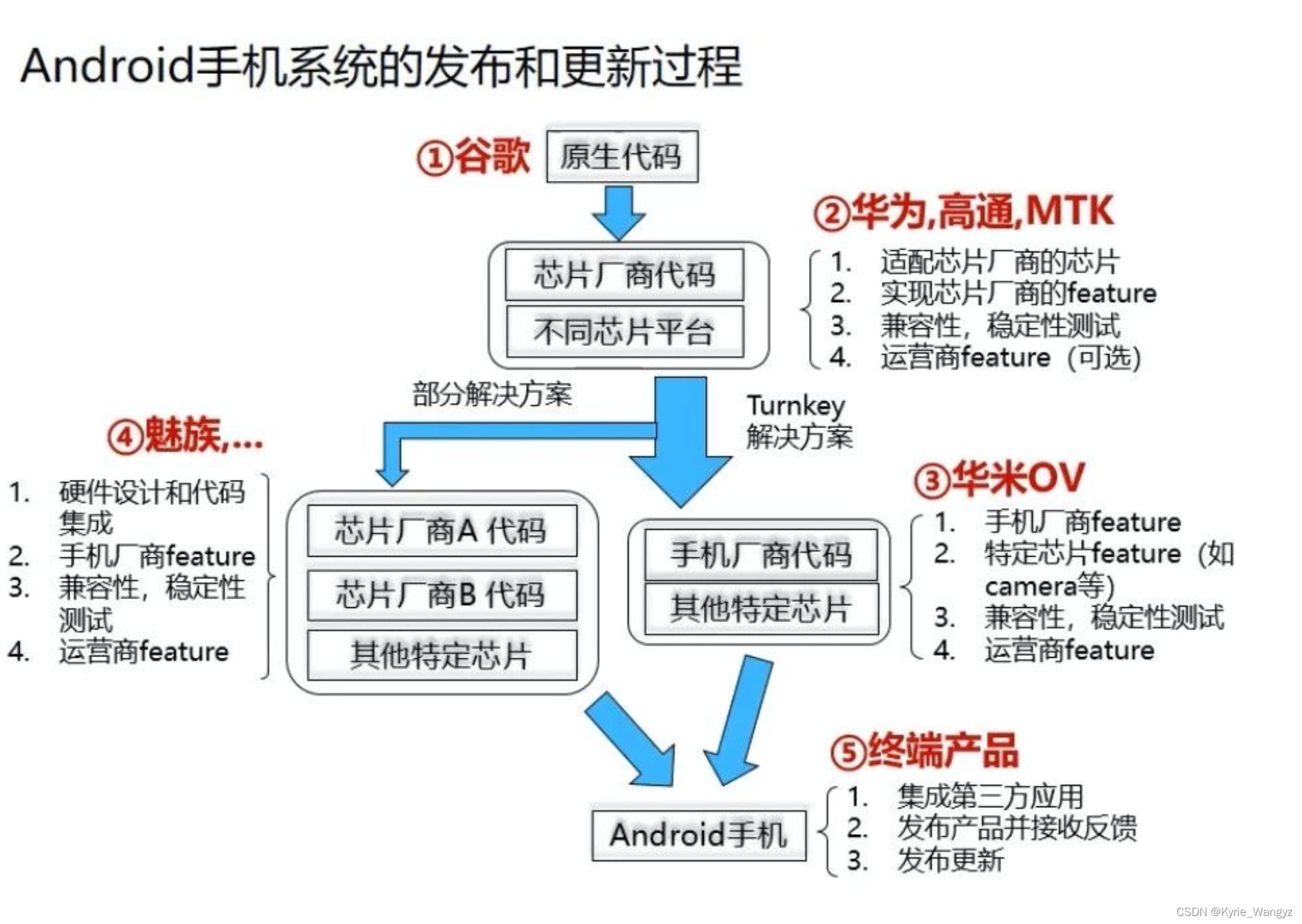

Android手机发布更新的过程：

①Google首先发布版本，AOSP原生代码。AOSP原生代码只支持极少数几款手机。

②芯片厂商（高通、华为、MTK）在 AOSP 基础上发布自己的版本。

1.芯片厂商会在 AOSP 原生代码上叠加自己的功能，比如以前 AOSP 没有双卡双待功能，这些功能有一些是芯片厂商自己加的。

2.针对自己发的版本做测试。

③终端厂商（华米 OV 等）使用芯片厂商提供的 Android 代码。然后，设备厂商还得魔改一下，加上终端厂商自己的特性。

这就是 MIUI、EMUI、ColorOS 等的功能。

④现在大部分终端厂商使用芯片厂商的 Turnkey 方案，主要是 CPU+通讯模组，芯片+软件打包卖给终端厂商。少数公司比如魅族使用的 CPU 是三星，而通信模组不知道哪一家，那么魅族就需要把三星的 CPU 和别家的通讯模组整合到一起，难度比使用 Turnkey 方案得大一些。

⑤终端厂商集成完后，还需要考虑运营商定制的情况，然后加上对应的运营商定制功能，并做对应的测试。

--------------

以下不需要深挖

再说下我对国产自主 OS 的一些看法和判断。

不出意外的，中长期（十几年之内，如果量子计算机还没有普及的话）看，依然会以 Linux Kernel 为核心（这里不考虑那些特殊场景的 OS，比如工控机用的实时 OS 等）。只要使用 Linux Kernel，绝大部分硬件厂商都能适应。否则来个新 OS，硬件厂商又得开发驱动，还要做大量测试，这个所需的时间和金钱成本都非常巨大。

如果国产自主 OS 兼容 Android 的话，说明原有 Android 的功能等大概率会保留。这是从应用角度来看的。当然，也可以魔改 Android Framework，把内部实现都换成自己写的代码。但是要做到兼容的话，就必须对应用没有影响——这就回到软件界的一句老话，如果一个东西叫起来、走起路来都像鸭子的话，那它就是鸭子。从这个角度看，自主实现只是为了开发一套看起来和之前系统类似的话，意义并不重大，这种自主也很难被认可。当然，如果能提升原有系统的性能则另当别论，这属于优化和改善，和我们讨论的不是同一个东西。

所以，国产自主 OS 要么像 Android 一样基于 Linux 开发，但是套路和 Android 完全不一样的，比如像 Meego、Tizen 这样的。要么就是拓展 Android OS，开发出类似一个 H5 OS 之类的。

最后，如果抛弃 Linux 的话，可参考 Google 的 Fuchsia 了。Fuchsia 据说是一个微内核的新 OS 架构。不过，目前 OS 的前途并不明朗。OS 从来就不是一个纯软件的事情，还涉及到海量硬件厂商。它们甚至是一个 OS 生死存亡的决定者。
