编写Matlab代码判断两圆间的关系，并求出其交点或切点

数学定义及其判断方法

圆与圆的位置关系有五种：内含、内切、相交、外切、外离。

判断两圆的位置关系可分为三种方法：

1、利用定义，即两圆公共点的个数来判定两圆的位置关系。

公共点的个数	0	1	2
两圆位置关系	内含或外离	内切或外切	相交

2、利用圆心距与两圆半径之间的关系来判断两圆的位置关系。

令d为圆心距，R与r分别是两圆的半径，则有如下关系：

两圆位置关系	判断关系式(R>r)
两圆外切	d=R+r
两圆外离	d>R+r
两圆内含	d<R-r
两圆相交	R-r<d<R+r
两圆内切	d=R-r

3、利用公共切线的条数来确定两圆的位置关系

公切线条数	4	3	2	1	0
两圆位置关系	相离	外切	相交	内切	内含

Matlab 判断及其公式推导

此处主要利用第二方法进行判断。

公式推导下次补充。

Matlab code

main.m

clear;close all;clc;
% 随机生成n个圆心的坐标
n = 5;
Cic_Coordinate = rand(n,2)*50;
%随机生成n个圆的半径
Cic_R = 15+rand(n,1)*15;

% 画n个圆
figure;
hold on;
for i = 1:n
    theta = 0:0.001:2*pi;
    x = Cic_Coordinate(i,1)+Cic_R(i)*cos(theta);
    y = Cic_Coordinate(i,2)+Cic_R(i)*sin(theta);
    plot(x,y,'-');
end
axis equal


%判断多圆之间的关系
for i = 1:n-1
    for j = i+1:n
        Cic_0 = Cic_Coordinate(i,:);
        Cic_1 = Cic_Coordinate(j,:);

        x0=Cic_0(1); y0=Cic_0(2); r0=Cic_R(i);
        x1=Cic_1(1); y1=Cic_1(2); r1=Cic_R(j);
        d=sqrt((x0-x1)^2+(y0-y1)^2);    %两圆心距离
        if d>r0+r1
            disp(['第',num2str(i),'个圆与第',num2str(j),'个圆的位置关系为：外离'])
            disp(['第',num2str(i),'个圆的坐标、半径是：',num2str(x0),'  ',num2str(y0),'  ',num2str(r0),'  ',...
                  '第',num2str(j),'个圆的坐标、半径是：',num2str(x1),'  ',num2str(y1),'  ',num2str(r1)])
        elseif d<abs(r0-r1)
            disp(['第',num2str(i),'个圆与第',num2str(j),'个圆的位置关系为：内含'])
            disp(['第',num2str(i),'个圆的坐标、半径是：',num2str(x0),'  ',num2str(y0),'  ',num2str(r0),'  ',...
                  '第',num2str(j),'个圆的坐标、半径是：',num2str(x1),'  ',num2str(y1),'  ',num2str(r1)])
        elseif d==r0+r1
            disp(['第',num2str(i),'个圆与第',num2str(j),'个圆的位置关系为：外切'])
            disp(['第',num2str(i),'个圆的坐标、半径是：',num2str(x0),'  ',num2str(y0),'  ',num2str(r0),'  ',...
                  '第',num2str(j),'个圆的坐标、半径是：',num2str(x1),'  ',num2str(y1),'  ',num2str(r1)])
            p=CircleCross(Cic_0,Cic_1,r0,r1);
            plot(p(:,1),p(:,2),'.','MarkerSize',15);
            disp(['外切点坐标是：',num2str(p(1)),'  ',num2str(p(2))]);
        elseif d==abs(r0-r1)
            disp(['第',num2str(i),'个圆与第',num2str(j),'个圆的位置关系为：内切'])
            disp(['第',num2str(i),'个圆的坐标、半径是：',num2str(x0),'  ',num2str(y0),'  ',num2str(r0),'  ',...
                  '第',num2str(j),'个圆的坐标、半径是：',num2str(x1),'  ',num2str(y1),'  ',num2str(r1)])
            p=CircleCross(Cic_0,Cic_1,r0,r1);
            plot(p(:,1),p(:,2),'.','MarkerSize',15);
            disp(['内切点坐标是：',num2str(p(1)),'  ',num2str(p(2))]);
        else
            disp(['第',num2str(i),'个圆与第',num2str(j),'个圆的位置关系为：相交'])
            disp(['第',num2str(i),'个圆的坐标、半径是：',num2str(x0),'  ',num2str(y0),'  ',num2str(r0),'  ',...
                  '第',num2str(j),'个圆的坐标、半径是：',num2str(x1),'  ',num2str(y1),'  ',num2str(r1)])
            p=CircleCross(Cic_0,Cic_1,r0,r1);
            plot(p(:,1),p(:,2),'.','MarkerSize',15);
            disp(['交点坐标是：',num2str(p(1,1)),'  ',num2str(p(1,2)),'和',...
                num2str(p(2,1)),'  ',num2str(p(2,2))]);
        end
    end

end

CircleCross.m

function p=CircleCross(Cic_0,Cic_1,R_0,R_1)

    x0=Cic_0(1);
    y0=Cic_0(2);
    r0=R_0;

    x1=Cic_1(1);
    y1=Cic_1(2);
    r1=R_1;

    d=sqrt((x0-x1)^2+(y0-y1)^2);    %两圆心距离

    k1=(y0-y1)/(x0-x1);         %连接两圆心直线
    b1=y1-k1*x1;

    k2=-1/k1;               %公共弦方程直线
    b2=(r0^2-r1^2-x0^2+x1^2-y0^2+y1^2)/(2*(y1-y0));

    p=[];
    if d==abs(r1-r0) || d==r1+r0        %相切时的交点
        xx=-(b1-b2)/(k1-k2);
        yy=-(-b2*k1+b1*k2)/(k1-k2);
        p=[xx yy];
    elseif abs(r1-r0)<d && d<r1+r0      %相交时的交点
                                        %公共弦方程与其中一个圆的交点
        xx1=(-b2* k2 + x1 + k2 *y1 - sqrt(-b2^2 + r1^2 + k2^2 *r1^2 - 2 *b2* k2* x1 - k2^2* x1^2 + 2*b2*y1 + 2*k2*x1*y1 - y1^2))/(1 + k2^2);
        yy1=k2*xx1+b2;

        xx2=(-b2* k2 + x1 + k2 *y1 + sqrt(-b2^2 + r1^2 + k2^2 *r1^2 - 2 *b2* k2* x1 - k2^2* x1^2 + 2*b2*y1 + 2*k2*x1*y1 - y1^2))/(1 + k2^2);
        yy2=k2*xx2+b2;

        p=[xx1 yy1;xx2 yy2];
    end

end

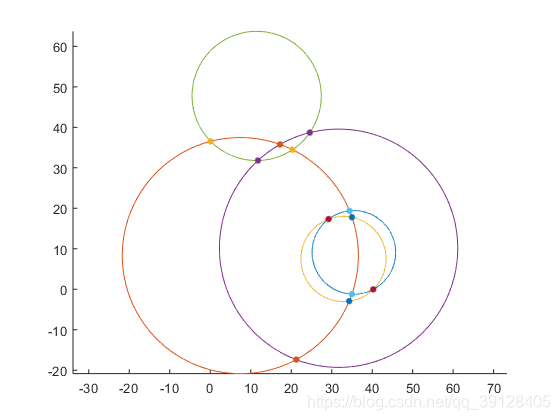

matlab运行结果图

在这里插入图片描述

命令行窗口运行结果：

第1个圆与第2个圆的位置关系为：相交
第1个圆的坐标、半径是：35.4742  9.1114  10.3182  第2个圆的坐标、半径是：7.4316  8.3176  29.1503
交点坐标是：34.4038  19.3739和34.986  -1.1952
第1个圆与第3个圆的位置关系为：相交
第1个圆的坐标、半径是：35.4742  9.1114  10.3182  第3个圆的坐标、半径是：32.9058  7.4804  10.5138
交点坐标是：29.2431  17.3356和40.268  -0.025588
第1个圆与第4个圆的位置关系为：内含
第1个圆的坐标、半径是：35.4742  9.1114  10.3182  第4个圆的坐标、半径是：31.6991  10.1374  29.4222
第1个圆与第5个圆的位置关系为：外离
第1个圆的坐标、半径是：35.4742  9.1114  10.3182  第5个圆的坐标、半径是：11.4653  47.7479  15.9519
第2个圆与第3个圆的位置关系为：相交
第2个圆的坐标、半径是：7.4316  8.3176  29.1503  第3个圆的坐标、半径是：32.9058  7.4804  10.5138
交点坐标是：34.3213  -2.9378和35.0024  17.783
第2个圆与第4个圆的位置关系为：相交
第2个圆的坐标、半径是：7.4316  8.3176  29.1503  第4个圆的坐标、半径是：31.6991  10.1374  29.4222
交点坐标是：17.2472  35.7656和21.2309  -17.3596
第2个圆与第5个圆的位置关系为：相交
第2个圆的坐标、半径是：7.4316  8.3176  29.1503  第5个圆的坐标、半径是：11.4653  47.7479  15.9519
交点坐标是：0.11857  36.5357和20.3068  34.4704
第3个圆与第4个圆的位置关系为：内含
第3个圆的坐标、半径是：32.9058  7.4804  10.5138  第4个圆的坐标、半径是：31.6991  10.1374  29.4222
第3个圆与第5个圆的位置关系为：外离
第3个圆的坐标、半径是：32.9058  7.4804  10.5138  第5个圆的坐标、半径是：11.4653  47.7479  15.9519
第4个圆与第5个圆的位置关系为：相交
第4个圆的坐标、半径是：31.6991  10.1374  29.4222  第5个圆的坐标、半径是：11.4653  47.7479  15.9519
交点坐标是：11.7887  31.7993和24.5955  38.6892

关于如何填充相交圆的面积还未写出，希望浏览本博文的能够留言补充

附填充两圆相交区域面积的matlab，给浏览者提供下思路

以下matlab代码来自：https://www.jianshu.com/p/2f40341df631

clear;close all;clc;
x1=-1;
x2=1;
y1=0;
y2=0;
R=2;
t=linspace(0,2*pi);
X1=x1+R*cos(t);
Y1=y1+R*sin(t);
X2=x2+R*cos(t);
Y2=y2+R*sin(t);
plot(X1,Y1,'k');
hold on;
plot(X2,Y2,'b');
hold on;

t=linspace(-pi/3,pi/3);
X1=x1+R*cos(t);
Y1=y1+R*sin(t);
t=linspace(2*pi/3,4*pi/3);
X2=x2+R*cos(t);
Y2=y2+R*sin(t);
f=fill([X1,X2],[Y1,Y2],[0.2 0.3 0.5]);
set(f,'EdgeColor','none','FaceAlpha',0.5);

axis equal;

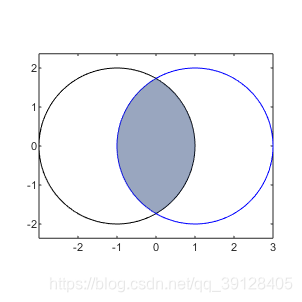

填充两圆相交面积的运行结果图：

在这里插入图片描述
