昂瑞威 HS6621 低功耗蓝牙芯片烧录调试

HS6621C 系列 SDK 使用说明

需要先安装Keil V5

一、 安装官方 SDK

双击‘BLE-HS6621-1.0.0.exe’， 安装步骤如下：

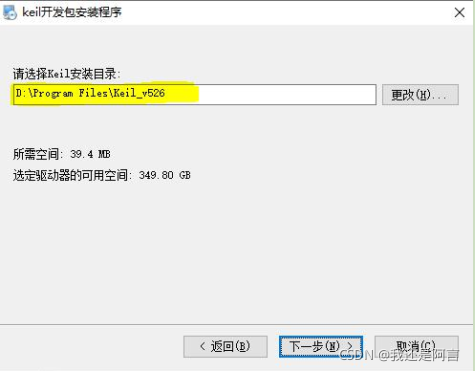

1. 此处选择 KEIL 安装目录

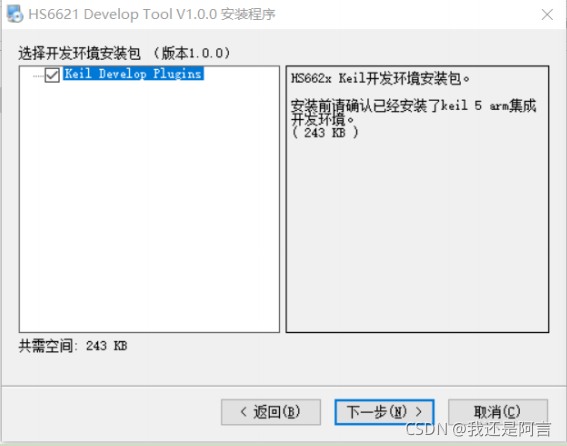

2. 双击‘BLE-HS6621-KEIL-1.0.0’， 安装至 KEIL 安装目录， 步骤如下：



3. 解压缩最新的 SDK 源代码包，即‘HS6621_SDK_2056_M.rar’到任意工作路径，建议放在某个硬盘的根目录下，路径中不要有中文。
   . \HS6621_SDK_2056_M\examples
   此目录下包含三个例程及 Keil 工程， 可以直接打开编译，建议客户直接在此目录下进行编译开发。
   1.ble_app_central_and_peripheral： master-slave
   2.ble_app_com： uart ble transparent transmission (Support for long frame transmission)
   3.ble_app_simple_server
   . \HS6621_SDK_2056_M\lib
   此目录下有两个脚本文件 switch_to_c1.bat 及 switch_to_c2.bat， 需要根据芯片版本 C1,C2 的区别来运行对应的脚本（此 SDK 默认为 c2 无需更改） 。

二、JLINK 烧录过程：

1. 将 JLINK 的 TMS 及 TCK 和开发板的 JLINK 烧录口连接， 连接两者地；
2. 将 BOOT_4 引脚用跳帽与 GND 连接；
3. 用 USB 线连接开发板与电脑， 并拨动电源开关上电；
4. JLINK 设置选择 cortex-M4；

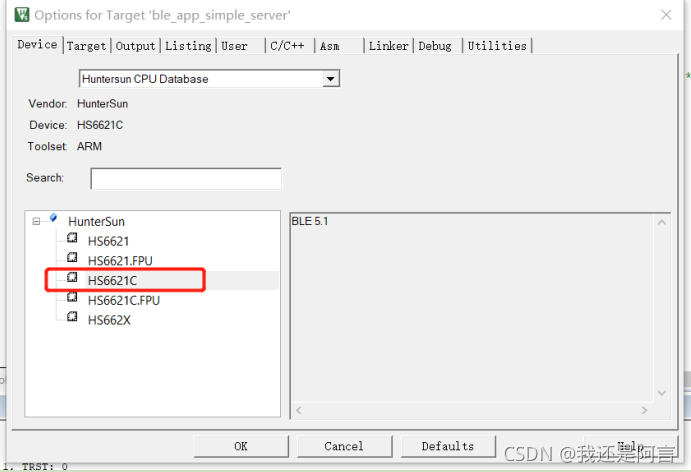

5. Device 选择 HS6621C；

6. 接口选择 J-LINK/J-TRACE；

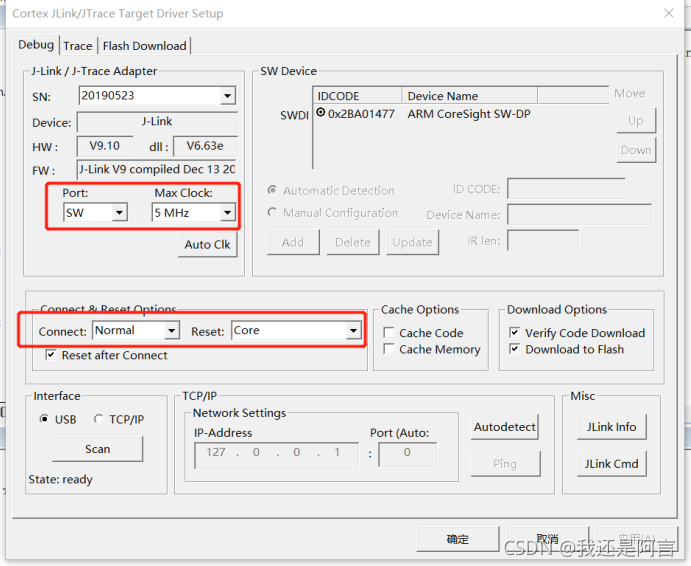

7. Debug 设置如下

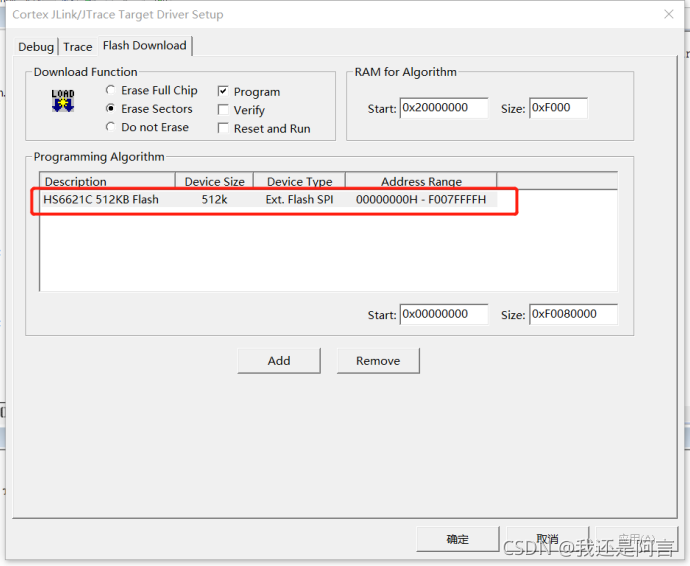

8. Flash 选择如下

   结合上海沐申官方文档，仅作为参考
