基于FPGA的CORDIC算法实现——Verilog版

目前，学习与开发FPGA的程序员们大多使用的是Verilog HDL语言（以下简称为Verilog），关于Verilog的诸多优点一休哥就不多介绍了，在此，我们将重点放在Verilog的运算操作上。
我们都知道，在Verilog中，运算一般分为逻辑运算（与或非等）与算术运算（加减乘除等）。而在一开始学习Verilog时，老司机一定会提醒我们，“切记，千万别用‘/’除、‘%’取模（有的也叫取余）和‘**’幂。”这话说的不无道理，因为这三个运算是不可综合的。但，需清楚理解的是，不可综合的具体意思为不能综合为简单的模块，当我们在程序中调用了这些运算时，‘/’除和‘%’取模在Quartus软件中是可以综合的，因此可以正常调用运行，但是会消耗一些逻辑资源，而且会产生延时，即这两个运算的处理时间会很长，可能会大于时序控制时钟的单周期时间。此时呢，我们会建议你调用IP核来实现运算操作，虽然这样也会消耗许多逻辑资源，但产生的延时相对较小满足了你基本的需求。
问题好像迎刃而解了，可是仔细一想，除了这些运算，我们还剩下什么？对呀，三角函数，反三角函数，对数函数，指数函数呢，这些函数我们在高中就学习了的呀，难道在FPGA中就没有用武之地吗？有人会说，查找表呗，首先将某个运算的所有可能的输入与输出对一一罗列出来，然后放进Rom中，然后根据输入查表得到输出。这个方法虽然有效的避免了延时问题，却是一个十分消耗资源的方法，不适合资源紧张的设计。那么，就真的没有办法了吗？
答案就是咱们今天的标题了，CORDIC，而且CORDIC是一个比较全能的算法，通过这一原理，我们可以实现三角函数，反三角函数，对数函数，指数函数等多种运算。接下来，一休哥就带领大家来学习CORDIC的原理吧。（题外话：请相信一休哥，本文不会让你感到太多痛苦~）
本文将分三个小部分来展开介绍：
1、CORDIC的基本原理介绍
2、CORDIC的具体操作流程介绍
3、CORDIC的旋转模式——Verilog仿真
本文涉及到的全部资料链接：
链接：http://pan.baidu.com/s/1gfrJzMj 密码：x92u

一、CORDIC的基本原理介绍

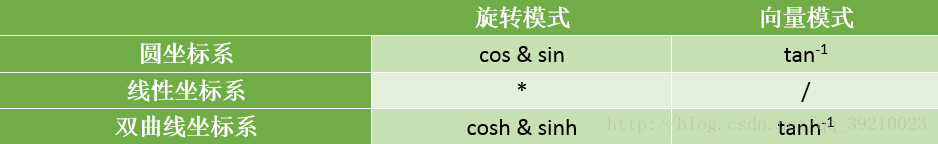

CORDIC算法是一个“化繁为简”的算法，将许多复杂的运算转化为一种“仅需要移位和加法”的迭代操作。CORDIC算法有旋转和向量两个模式，分别可以在圆坐标系、线性坐标系和双曲线坐标系使用，从而可以演算出8种运算，而结合这8种运算也可以衍生出其他许多运算。下表展示了8种运算在CORDIC算法中实现的条件。

首先，我们先从旋转模式下的圆坐标系讲起，这也是CORDIC方法最初的用途。

1、CORDIC的几何原理介绍

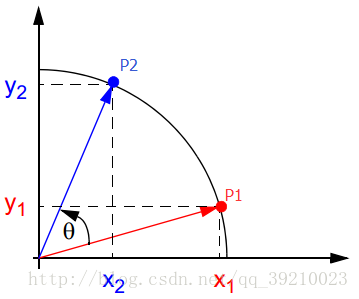

假设在xy坐标系中有一个点P1（x1，y1），将P1点绕原点旋转θ角后得到点P2（x2，y2）。

于是可以得到P1和P2的关系。
x2 = x1cosθ – y1sinθ = cosθ(x1 – y1tanθ)
y2 = y1cosθ + x1sinθ = cosθ(y1 +x1tanθ)
以上就是CORDIC的几何原理部分，而我们该如何深入理解这个几何原理的真正含义呢？
从原理中，我们可以知道，当已知一个点P1的坐标，并已知该点P1旋转的角度θ，则可以根据上述公式求得目标点P2的坐标。然后，麻烦来了，我们需要用FPGA去执行上述运算操作，而FPGA的Verilog语言根本不支持三角函数运算。因此，我们需要对上述式子进行简化操作，将复杂的运算操作转换为一种单一的“迭代位移”算法。那么，接下来我们介绍优化算法部分。

2、CORDIC的优化算法介绍

我们先介绍算法的优化原理：将旋转角θ细化成若干分固定大小的角度θi，并且规定θi满足tanθi = 2-i，因此∑θi的值在[-99.7°，99.7°]范围内，如果旋转角θ超出此范围，则运用简单的三角运算操作即可（加减π）。
然后我们需要修改几何原理部分的假设，假设在xy坐标系中有一个点P0（x0，y0），将P0点绕原点旋转θ角后得到点Pn（xn，yn）。
于是可以得到P0和Pn的关系。
xn = x0cosθ – y0sinθ = cosθ(x0 – y0tanθ)
yn = y0cosθ + x0sinθ = cosθ(y0 + x0tanθ)
然后，我们将旋转角θ细化成θi，由于每次的旋转角度θi是固定不变的（因为满足tanθi = 2-i），如果一直朝着一个方向旋转则∑θi一定会超过θ（如果θ在[-99.7°，99.7°]范围内）。因此我们需要对θi设定一个方向值di。如果旋转角已经大于θ，则di为-1，表示下次旋转为顺时针，即向θ靠近；如果旋转角已经小于θ，则di为1，表示下次旋转为逆时针，即也向θ靠近。然后我们可以得到每次旋转的角度值diθi，设角度剩余值为zi+1，则有zi+1 = zi - diθi，其中z0为θ。如此随着i的增大，角度剩余值zi+1将会趋近于0，此时运算结束。（注：可以发现，di与zi的符号位相同）
第一次旋转θ0，d0为旋转方向：
x1 = cosθ0(x0 – d0y0tanθ0)
y1 = cosθ0(y0 + d0x0tanθ0)
第二次旋转θ1，d1为旋转方向：
x2 = cosθ1(x1 – d1y1tanθ1) = cosθ1cosθ0(x0 – d0y0tanθ0 – d1y0tanθ1 – d1d0 x0tanθ1 tanθ0)
y2 = cosθ1(y1 + d1x1tanθ1) = cosθ1cosθ0(y0 + d0x0tanθ0 + d1x0tanθ1 – d1d0y0tanθ1 tanθ0)
大家可能已经发现了，在我们旋转的过程中，式子里一直会有tanθi和cosθi，而每次都可以提取出cosθi。虽然我们的FPGA无法计算tanθi，但我们知道tanθi = 2-i，因此可以执行和tanθi效果相同的移位操作2-i来取代tanθi。而对于cosθi，我们可以事先全部提取出来，然后等待迭代结束之后（角度剩余值zi+1趋近于0，一般当系统设置最大迭代次数为16时zi+1已经很小了），然后计算出∏cosθi的值即可。
总结一下：
迭代公式有三：
xi+1 = xi – d iy i2-i，提取了cosθi，2-i等效替换了tanθi之后
yi+1 = yi + d ix i2-i，提取了cosθi，2-i等效替换了tanθi之后
zi+1 = zi - diθi
其中i从0开始迭代，假设当i = n-1时，zn趋近于0，迭代结束。然后对结果乘上∏cosθi（i从0至n-1），于是得到点Pn（xn∏cosθi，yn∏cosθi），此时的点Pn就近似等于之前假设中的点Pn（xn，yn）了，所以此时的点Pn同样满足之前假设得到的公式：
xn∏cosθi = x0cosθ – y0sinθ
yn∏cosθi = y0cosθ + x0sinθ
由于i从0至n-1，所以上式可以转化成下式：
xn = 1/∏cosθi(x0cosθ – y0sinθ)，（其中i从0至n-1）
yn = 1/∏cosθi(y0cosθ + x0sinθ)，（其中i从0至n-1）
注意：上式中的xn，yn是经过迭代后的结果，而不是之前假设中的点Pn（xn，yn）。了解这点是十分重要的。
根据高中学的三角函数关系，可以知道cosθi = 1/[(1+tan2θi)^0.5] = 1/[(1+2-2i)^0.5]，而1/[(1+2-2i)^0.5]的极值为1，因此我们可以得出一个结论：当i的次数很大时，∏cosθi的值趋于一个常数。
关于如何计算∏cosθi的代码如下所示：

close all;
clear;
clc;
% 初始化
die = 16;%迭代次数
jiao = zeros(die,1);%每次旋转的角度
cos_value = zeros(die,1);%每次旋转的角度的余弦值
K = zeros(die,1);%余弦值的N元乘积
K_1 = zeros(die,1);%余弦值的N元乘积的倒数
for i = 1 : die
    a = 2^(-(i-1));
    jiao(i) = atan(a);
    cos_value(i) = cos(jiao(i));
    if( i == 1)
        K(i) = cos_value(i);
        K_1(i) = 1/K(i);
    else
        K(i) = K(i-1)*cos_value(i);
        K_1(i) = 1/K(i);
    end
end
jiao = vpa(rad2deg(jiao)*256,10)
cos_value = vpa(cos_value,10)
K = vpa(K,10)
K_1 = vpa(K_1,10)

从上表也可以看出，当迭代次数为16，i=15时，cosθi的值已经非常趋近于1了，∏cosθi的值则约等于0.607253，1/∏cosθi为1.64676。所以当迭代次数等于16时，通过迭代得到的点Pn坐标已经非常接近之前假设中的点Pn。所以，当迭代次数等于16时，这个式子是成立的。
xn = 1/∏cosθi(x0cosθ – y0sinθ)，（其中i从0至n-1）
yn = 1/∏cosθi(y0cosθ + x0sinθ)，（其中i从0至n-1）
此时，已知条件有三个x0、y0和θ。通过16次迭代，我们可以得到xn和yn。而式中的∏cosθi是个随i变化的值，我们可以预先将其值存入系统中。
然后，我们人为设置x0 = ∏cosθi，y0 = 0，则根据等式，xn = cosθ，yn = sinθ。其中1/∏cosθi的值我们也同样预先存入系统中。如此，我们就实现了正弦和余弦操作了。

二、CORDIC的具体操作流程介绍

1、CORDIC的旋转模式

由于算法较复杂，一休哥再总结一些具体的操作流程。
1、 设置迭代次数为16，则x0 = 0.607253，y0 = 0，并输入待计算的角度θ，θ在[-99.7°，99.7°]范围内。
2、 根据三个迭代公式进行迭代，i从0至15：
xi+1 = xi – d iy i2-i
yi+1 = yi + d ix i2-i
zi+1 = zi - diθi
注：z0 = θ，di与zi同符号。
3、 经过16次迭代计算后，得到的x16 和y16分别为cosθ和sinθ。
至此，关于CORDIC的三角函数cosθ和sinθ的计算原理讲解结束。
关于CORDIC算法计算三角函数cosθ和sinθ的MATLAB代码如下所示：

close all;
clear;
clc;
% 初始化
die = 16;%迭代次数
x = zeros(die+1,1);
y = zeros(die+1,1);
z = zeros(die+1,1);
x(1) = 0.607253;%初始设置
z(1) = pi/4;%待求角度θ
%迭代操作
for i = 1:die
    if z(i) >= 0
        d = 1;
    else
        d = -1;
    end
    x(i+1) = x(i) - d*y(i)*(2^(-(i-1)));
    y(i+1) = y(i) + d*x(i)*(2^(-(i-1)));
    z(i+1) = z(i) - d*atan(2^(-(i-1)));
end
cosa = vpa(x(17),10)
sina = vpa(y(17),10)
c = vpa(z(17),10)

2、CORDIC的向量模式
