本文介绍了如何在ASR-PRO-U8G2平台上移植U8G2库，包括硬件模拟和软件模拟，重点在于SPI和I2C模式。内容涵盖了u8g2的移植过程、修改延迟函数、添加头文件，以及如何与SSD1306显示器配合，实现语音唤醒、显示控制和命令式指令识别。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

https://gitee.com/gitee-128/ASR-PRO-U8G2/tree/main

不下载模型语音就是天问51唤醒我

不使用喇叭电流为33MA

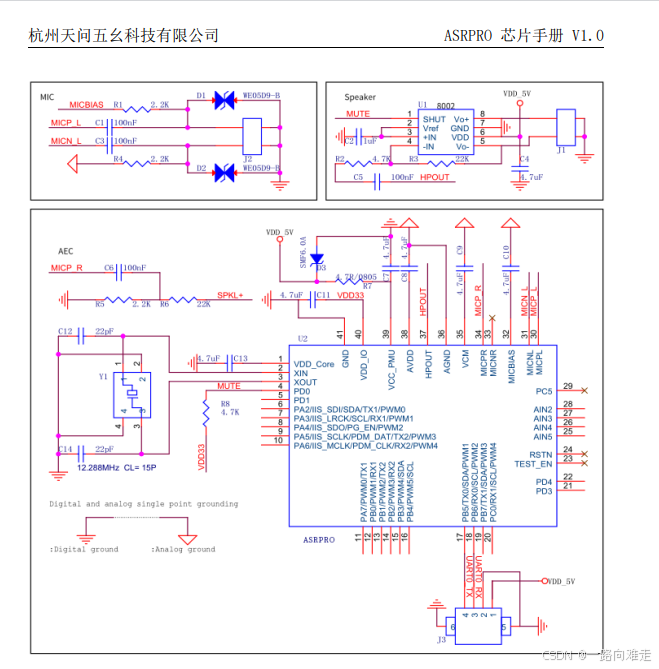

ASR_PRO.PDF

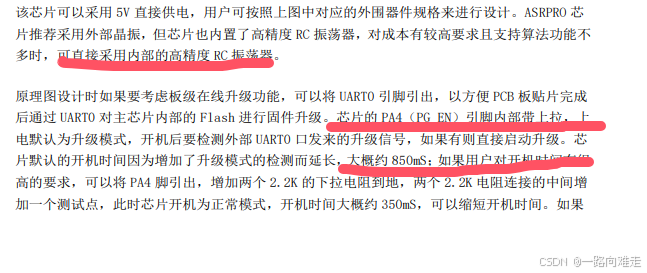

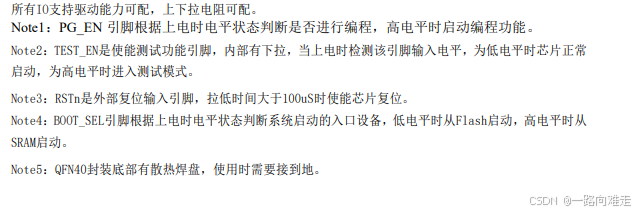

PA4 PG_EN 编程模式与正常模式启动时间差异 850MS -350MS ；程序更新模式（默认上拉）

PC4 BOOT_SEL ：SRAM 启动 FLASH 启动

MUTE 控制8002芯片的使能（8002芯片低电平使能

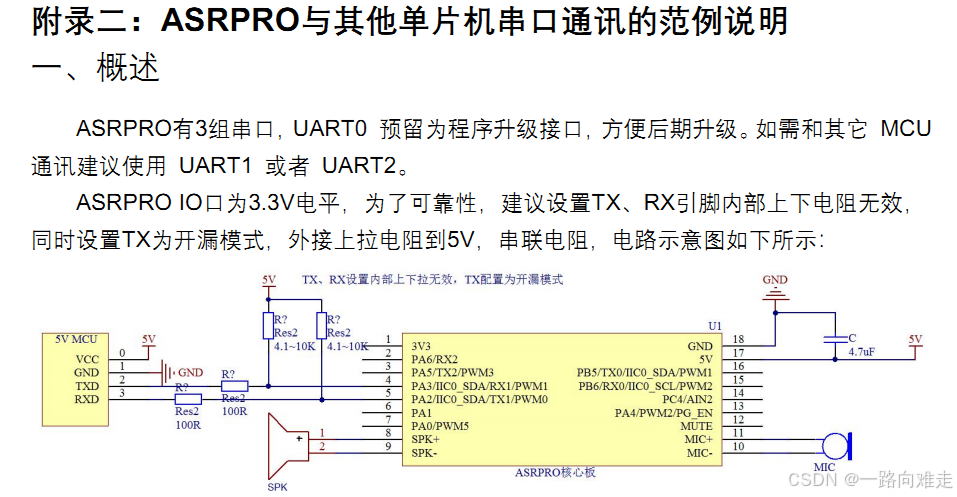

UART 外接5V 原本为3.3V 但为保证可行性而使用5V 上拉 10K (不上拉也可以运行，就是可能慢点）

内部有电源管理芯片可输出1.1V 3.3V电压但电流只有10ma

TEST_EN 测试引脚

RSTn 用于重启

8002芯片的 SHUTDOWN 引脚（1）原理图上含有电阻跟直接接地（两种）

PG_EN引脚有两种直接空与接电阻（空并不影响）

asrpro ssd1306
移植u8g2过程
分为 sw hw 硬件模拟与软件模拟
分为spi 与I2c两种模式

SSD1306 SPI SOFTWARE

u8g2的移植过程（使用网上有的移植过程）

修改核心代码适应asrpro




uint8_t u8x8_avr_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
  {
	// Re-use library for delays

	switch(msg)
	{
	  //ms
	  	case U8X8_MSG_DELAY_MILLI:
        delay(1);
      break;

      //10 us
      case U8X8_MSG_DELAY_10MICRO:
        delay10us();
      break;

      //1 ns
	   case U8X8_MSG_DELAY_NANO:
        delay1us();
      break;

    case U8X8_MSG_DELAY_100NANO:
      delay1us();
      break;

		case U8X8_MSG_GPIO_AND_DELAY_INIT:  // called once during init phase of u8g2/u8x8
        ssd1306_spi_init();
			break;              // can be used to setup pins
		case U8X8_MSG_GPIO_SPI_CLOCK:        // Clock pin: Output level in arg_int
			if(arg_int)
				digitalWrite(SCK,1);
			else
				digitalWrite(SCK,0);
			break;
		case U8X8_MSG_GPIO_SPI_DATA:        // MOSI pin: Output level in arg_int
			if(arg_int)
				digitalWrite(MOSI,1);
			else
				digitalWrite(MOSI,0);
			break;
		case U8X8_MSG_GPIO_CS:        // CS (chip select) pin: Output level in arg_int
			if(arg_int)
				digitalWrite(CS,1);
			else
				digitalWrite(CS,0);
			break;
		case U8X8_MSG_GPIO_DC:        // DC (data/cmd, A0, register select) pin: Output level in arg_int
      if(arg_int)
				digitalWrite(DC,1);
			else
				digitalWrite(DC,0);
			break;

		case U8X8_MSG_GPIO_RESET:     // Reset pin: Output level in arg_int

		default:
		  break;

	}
	return 1;
}

第一步下载u8g2的源代码

第二步修改 delay and 函数

第三步添加头文件

显示（只有2m 4m内存，无法对大视频文件进行显示，从而使用将视频文件转为相应bdf文件缩小规格）

使用u8g2进行显示（有相应的比较完整的库）

使用ssd1306 显示器 spi sw（软件模拟spi显示）

显示动画

SPI I2C(SOFT SPI ;SOFT I2C

U8G2 移植过程（移植过程参考 u8g2移植教程）

添加头文件：

核心代码：

控制外部模块pca9865

SOFTI2C

唤醒语句时间

enter_wakeup(5000);

方言识别

命令式指令识别

唤醒词识别模式

学习唤醒词学习命令词方言

asr_pro.pdf官方文档

（二）学习命令词
用唤醒词（默认或已学习的）唤醒语音助手，然后说“学习命令词”，根据提示来学
习新的命令词。
在自学习状态下学习指令，语音会进行提示：

（二）学习命令词
用唤醒词（默认或已学习的）唤醒语音助手，然后说“学习命令词”，根据提示来学
习新的命令词。
在自学习状态下学习指令，语音会进行提示：
学习状态中，保持安静，请说第一条要学习的指令

（三）删除唤醒词和命令词

用唤醒词（默认或已学习的）唤醒语音助手，然后说出“我要删除”，根据提示来删除新
学习的唤醒词/命令词。
提示：删除唤醒词还是命令词
