贴片式自恢复保险丝过电流规格表

常用熔断式贴片保险丝的识别

一、熔断式保险丝分类

依据熔断速度

• 特慢速保险丝（一般用TT表示）
• 慢速保险丝（一般用T表示）
• 中速保险丝（一般用M表示）
• 快速保险丝（一般用F表示）
• 特快速保险丝（一般用FF表示）

依据分断电流

• 低分断型（一般用L）
• 高分段型（一般用H）

二、标识方法

1、直接标识法

（1）、仅有一个大写字母

字母（代码）与额定电流的对应关系

代码	B	C	D	E	F	G	H	J	K	L	N	O	P	S	T
额定电流	0.125	0.2	0.25	0.375	0.5	0.75	1	1.25	1.5	1.75	2	2.5	3	4	5

如上图为1.25A额定电流贴片保险丝。

(2)、两个小写字母

元器件上面印着两个相同的小写字母，且“头对头”地排列着，字母（代码）与额定电流的对应关系如下表所示。

代码	e	f	g	h	i	k	m	n	q	r	s	t
额定电流	0.5	0.63	0.8	1	1.25	1.6	2	2.5	3.15	4	5	6.5

如上图为2A额定电流贴片保险丝。

(3)、四个小写字母

元器件上面印着4个相同的小写字母，且两两”头对头“排列，如下图所示。字母与额定电流的对应关系参见下表。

代码	mm	nn	oo	pp	qq	rr	ss
额定电流	7	8	10	12	15	20	25

如上图为12A额定电流贴片保险丝。

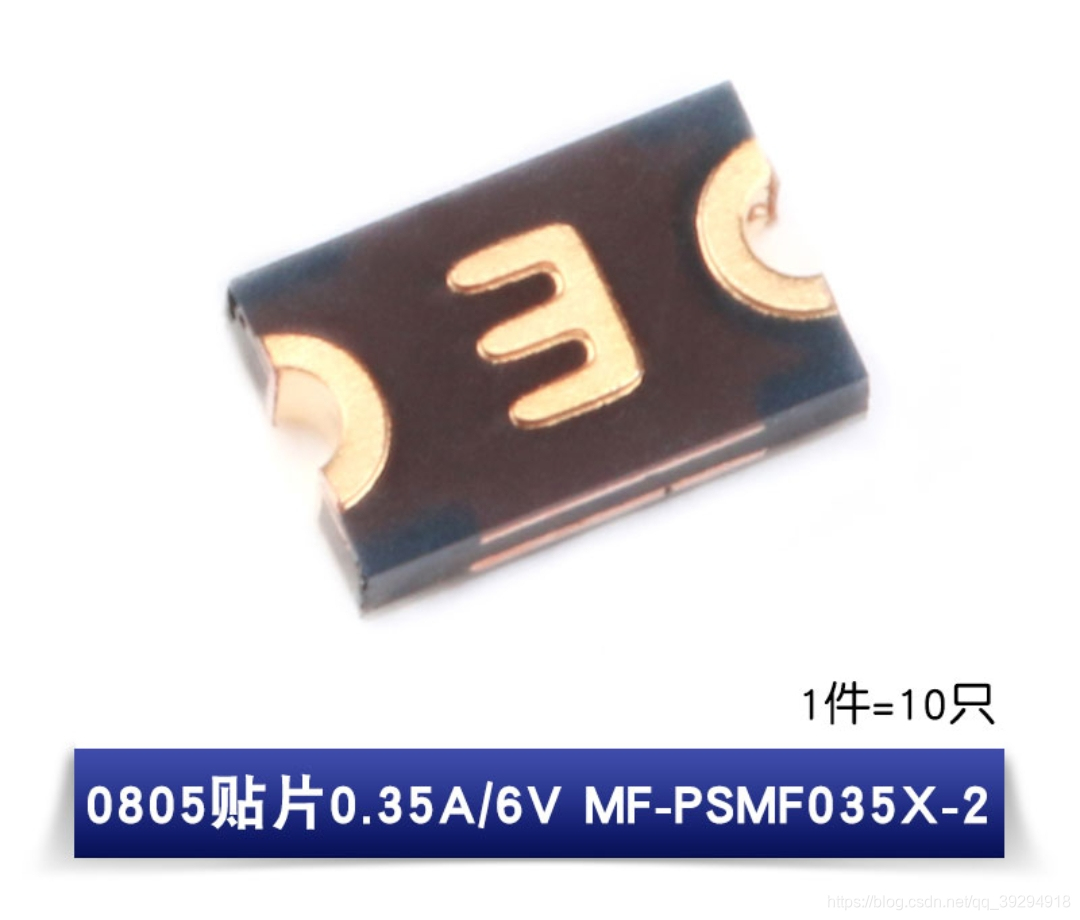

（4）、仅有一个数字

元器件上面直接印着数字，如下图所示。数字与额定电流的对应关系参见下表。

数字	1	2	3	4	5	6
额定电流	0.1	0.2	0.35	0.5	0.75	1.1

2、图形标识法

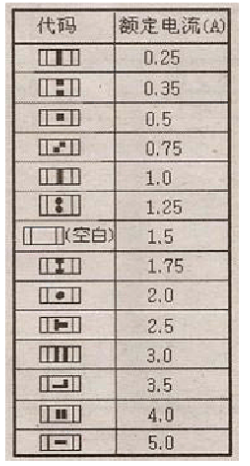

例如下图的贴片保险丝，元件上面印的是一个几何图形（图中为正方形），图形与额定电流的对应关系参见下表，由表可知，图中的贴片保险丝额定电流为0.5A。
