Littelfuse作为一家专业的保护器件厂家，其保险丝/熔断器产品种类覆盖范围最为齐全，从工作电压来说，有交流与直流保险丝，电压范围从低压24V到高压38000V；从工作电流来说，有最小62mA到最大6kA；从分断能力来说，有50A到300kA；从安装方式来说，有贴片、插件、座子、锁螺栓等方式。保险丝的分类方式很多，本篇文章对于贴片保险丝进行汇总，方便有需人士查阅借鉴。

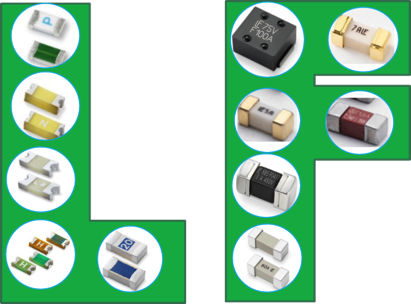

贴片SMD保险丝：

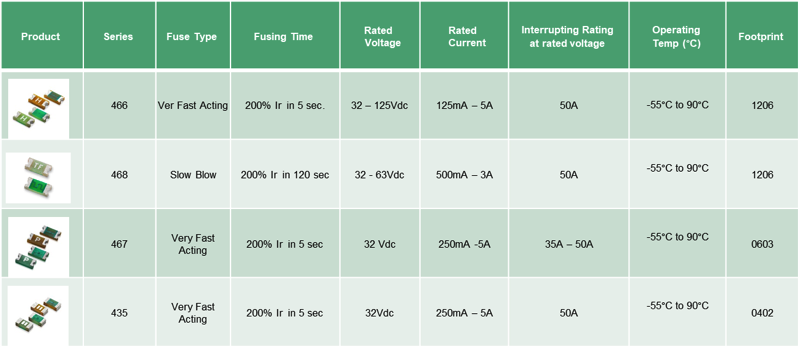

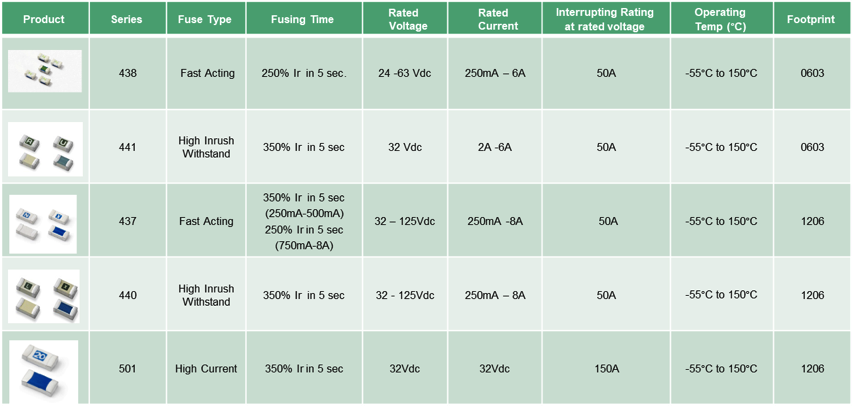

薄膜贴片保险丝：

薄膜贴片保险丝采用FR4作为基质，采用铜锡合金作为熔丝，铜镍锡合金作为端子，以及熔丝外层铺一层液态感光防焊油墨，工作温度通常到90°C，对于WIA空中走线的薄膜，其工作温度可以提高到125°C。

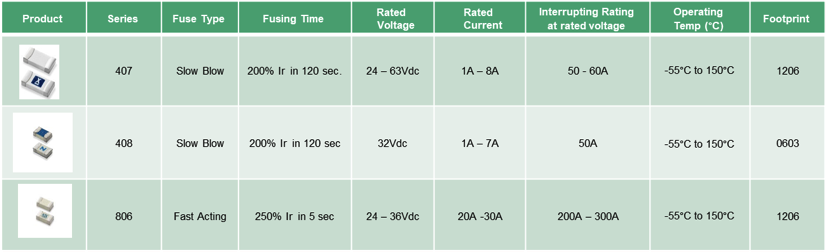

陶瓷贴片保险丝：

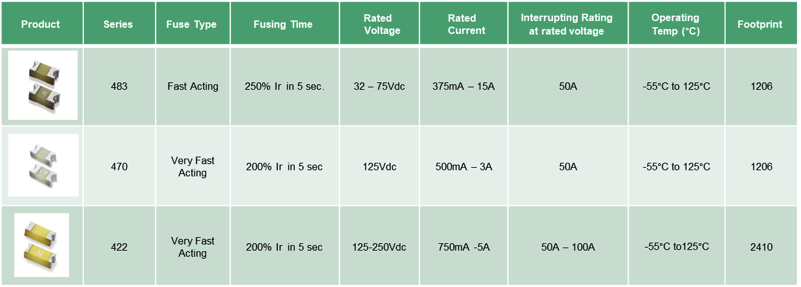

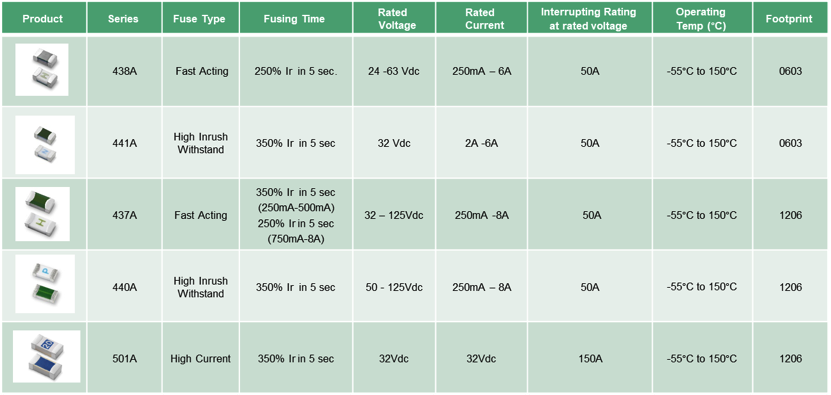

陶瓷贴片与薄膜类似，不同的是基质改为陶瓷，从而提高其耐受温度到150°C。贴片保险丝由于尺寸小，常用于控制板上作为电源或者信号线的过流保护，常以直流来定义，个别保险丝会把交流电压加进去，鉴于分断能力与电压成反比，如果实际应用中有超出规格书定义的交直流电压的话，可以联系厂家具体沟通，通过测试验证，裕量充足的产品，其规格工作电压可以提高。

AECQ车规级贴片保险丝：

汽车应用的特殊情况，需要对应的保险丝能耐受更大的机械冲击、更高的温湿度循环以及更长的使用寿命，目前保险丝并没有统一的标准，各个厂家都是在标准物料的基础上加严测试条件并做自我宣称，Littelfuse贴片保险丝高低温冲击次数从标准的100个循环增加到1000，双85高温高湿实验从504个小时增加到1000小时，同时增加了高温1000个小时的测试项目，高频振动也增加到2kHz，随着电动汽车的发展需求，汽车级保险丝也将越来越丰富。

Nano保险丝：

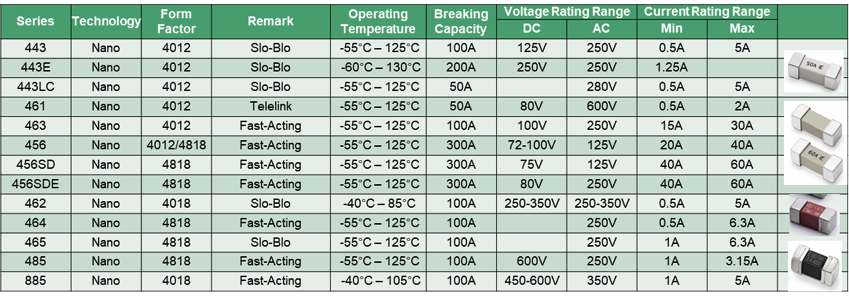

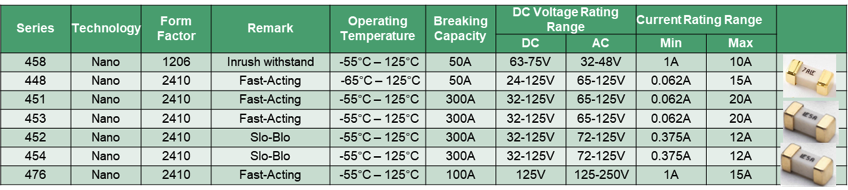

Nano保险丝采用WIA空中走线的方式，与平时接触的管状保险丝类似，从结构上可以看出该产品具备更大的散热面积，以及更宽阔的灭弧空间，随之带来的好处即是：工作电压、工作电流以及分断能力的提升。

因此Nano保险丝扩充了应用领域至市电220Vac甚至380Vac的电源端口保护，替换常见的径向与轴向管状保险丝，可以减小占板空间，电源结构更加紧凑。

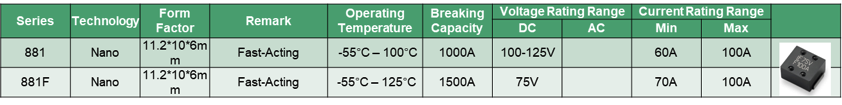

456以及881系列适用于直流中低压配电场合，当下的热门应用，储能项目上，可以作为直流输入或输出以及电池端的保护。

贴片保险丝相对而言比较简单，选型依据在之前的文章也有过详细的解析，最简单的选型方式就是了解到工作电压、电流、环境温度以及封装尺寸，参考如上给出的不同工艺产品表格即可初步匹配出合适的产品系列。

贴片保险丝典型案例分享：

紧急呼叫系统，升降压电路过流保护

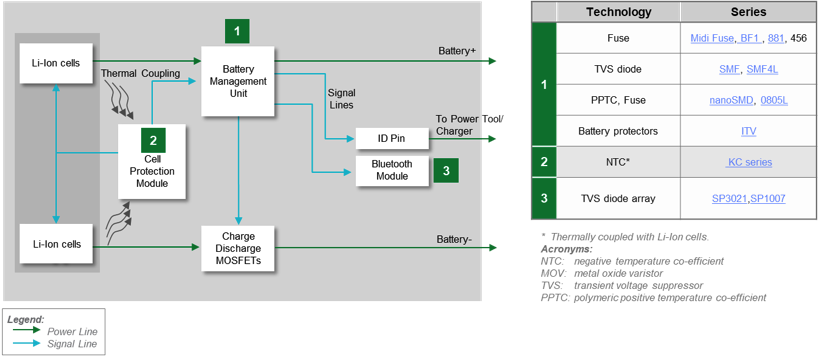

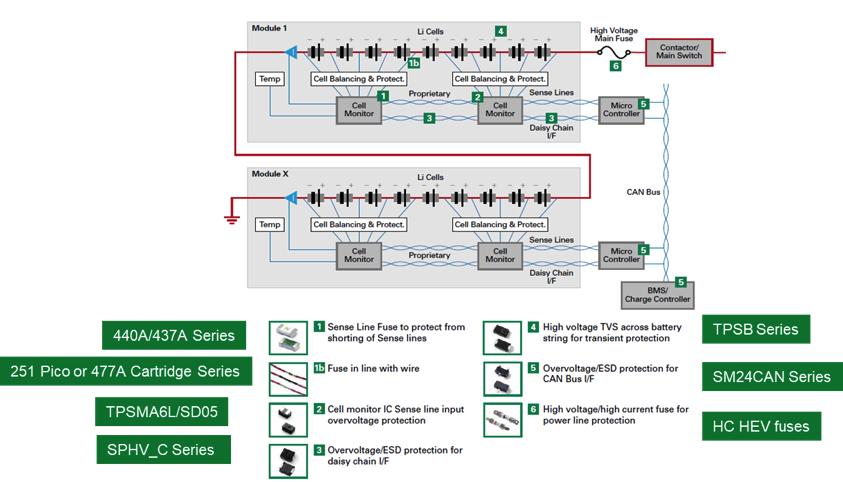

BMS应用, AFE芯片电源端口过流保护

买电子元器件现货上唯样商城

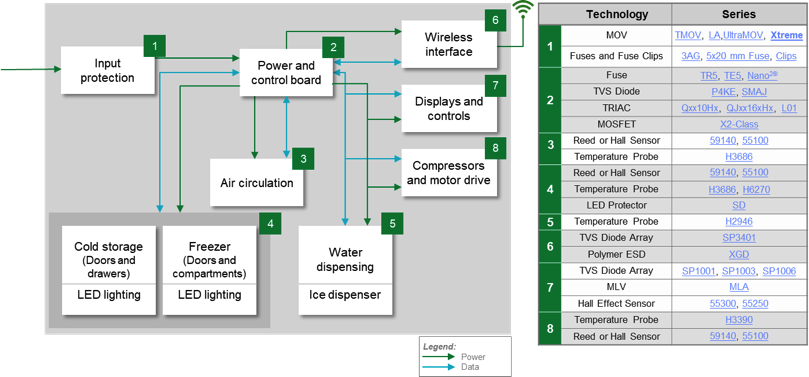

典型制冷单元输入与控制板过流保护

电动工具或家用电器电池包的过流保护

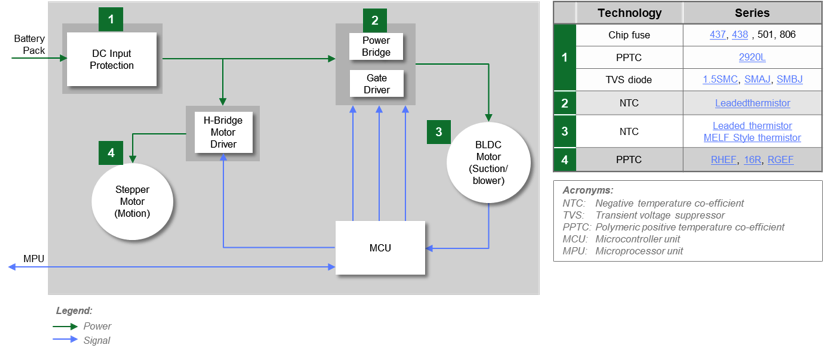

直流无刷电机过流保护

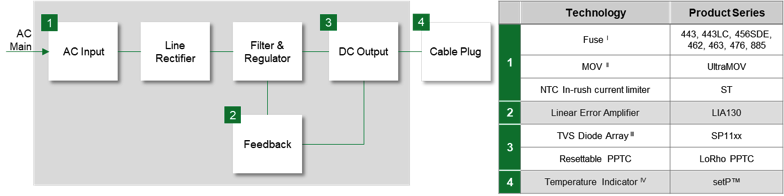

快充、适配器电源输入保护
