MTK平台ATE tool

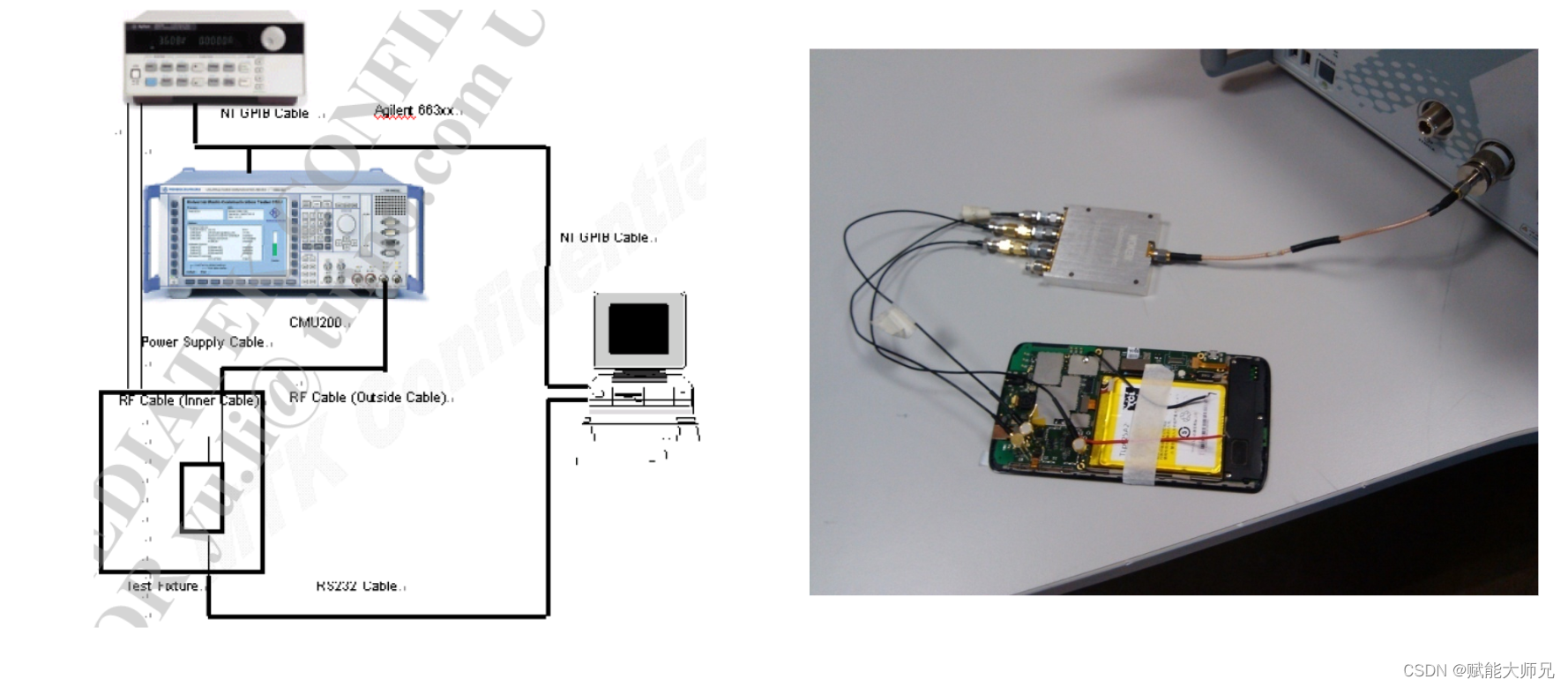

一、校准测试环境搭建

① 仪器端一个端口直接连接功分器。

② 功分器输出端外接3dbm的衰减器。

③功分器空出来的端口需要外接50 Ω的负载。

④功分器与手机端口的连接没有顺序之分。

二、ATE设置介绍

ATE所支持的无线通信系统

— GSM — WCDMA — TDSCDMA — LTE — WIFI — Bluetooth — GPS

Test Flow

--Signaling Final Test

--Calibration & NSFT （Normal calibration and FHC） FHC=Fast Handset calibration

--Cal and signaling test

三、校准测试需要的配置文件





四、手动配置

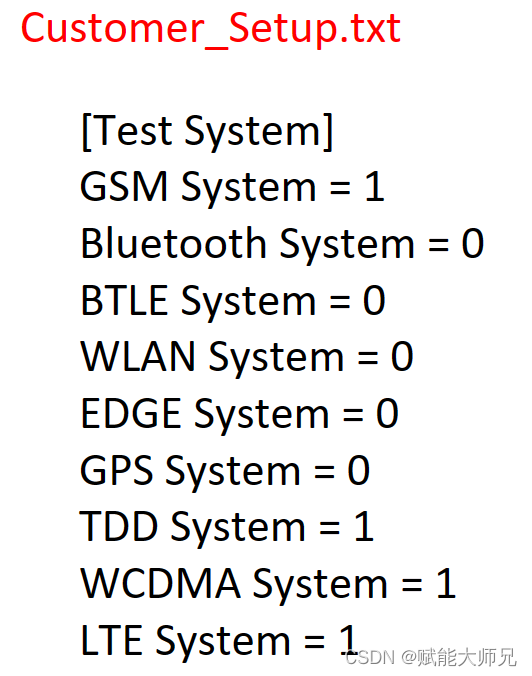

Customer_setup.txt文件在ATE的安装目录下可以找到，在做校准之前一定要先根据你所需要的来做修改。 如果你想校准测试GSM（带EDGE）、WCDMA以及LTE，那么你就需要做如下修改： 设置 GSM System = 1 EDGE System = 1 WCDMA System = 1 LTE System = 1 其他 xxx System =0。

五、Config和ini文件介绍

Config文件介绍

校准的频段以及信道设置，RF参数上下限设置，一般RF工程师会调整好，在验证版本的时候尽量不要修改。

测试仪表更换时需要注意仪器的选择，看GPIB地址是否正确，增加功分器后cable loss的修改。



Ini文件介绍

Ini文件里面的参数是默认的RF参数，会在校准的时候先写入手机的NVRAM。不管是Normal cal和FHC，ini文件最好经过RF工程师调整确认ok。

六、MTK其它工具介绍

工具	说明	文档
ATE	用于产线进行校准及终测	DCC: ATE_Tool_User_Manual eCourse: ATE User Manual Video 工具安装目录的"setting reference"文件夹中也有相应功能说明.
Audio Tuning Tool	用于音频调试	DCC: User Guide of Runtime tuning Audio tool rel_V0.4 2012-9-24.pdf FAQ: [FAQ05192][Audio][speech]Audio tuning tool初次使用操作步骤-SP eCourse: Audio Tool user guide 1 -- start here
BROM DLL and DA Customization Kit	flashtoolLib开发包和DA开发包	FAQ: [FAQ07469] How to sign DA for SW secure boot
BT Logger	抓bluetooth LOG,decode BT log的工具	工具包里有文档:btlogger usage DCC: btlogger usage.pptx
Catcher	用于抓取MODEM LOG	工具包的document文件夹里有说明文档 DCC: 有多篇文档,搜索"Catcher"即可 eCourse: CatcherLogs_2G_3G
CCT	Camera 调试工具	DCC: CCT_User_Manual_SC等文档 eCourse: MT6575 / 77 Camera Tuning : Lesson 2 CCT Basic Operation,以及搜索"Camera Tuning".
Debugging tool	包括: ftrace,GAT和Oprofile. Ftrace:分析Performance问题时会用到; GAT:抓取手机Android/kernel log和debugging; Oprofile:Linux 平台上的一个性能分析工具;	ftrace: a.在工具包里有说明文档; b.FAQ:[FAQ04673] 如何抓取Ftrace; GAT: a.DCC:GAT_User_Guide(Customer).docx; b.FAQ:[FAQ06943] 如何用GAT抓取log; Oprofile: a.在工具包里有说明文档;
Driver	MTK手机驱动	Driver_Auto_Installer_EXE_v1.1236.00.rar中install.bat直接安装,remove.bat可卸载;
Flash Tool	研发端使用的下载工具	DCC: Download Tool User Guild SOP_v1.2.1.ppt Smart_Phone_Flash_Tool_Application_Note.doc
HDCPKey Tool	HDCPKeySplitter:用于HDCPKey的拆分; HDCPKeyEncryptTool用于HDCPKey的加密;	工具包里有使用说明文档
HW Test Tool	用于手机基本硬件测试	DCC: SP_HWTestTool_Application_Note
Meta	用于手机AP端的NVRAM读写,以及BB的测试,如BT,WIFI,FM,GPS等;	DCC: Android Tool and Production Line Solution_W1234.ppt [YUSU]SP Tool ALL-in-One introduction_v1.3.ppt 参考META部分;
MiraVision Gamma Tool	修正display的显示色温及对比等	eCourse: Introduction of MiraVision Gamma Function & Tool DCC: MT6572 Gamma Function_Tool_APN V1.0_English.pdf
Modem Meta App	用于MODEM NAVRM的读写,RF的测试和校准,一般实验室使用	DCC: Android Tool and Production Line Solution_W1234.ppt [YUSU]SP Tool ALL-in-One introduction_v1.3.ppt 参考META部分; eCourse: MT6167 META User Guide
Modem OfflineDebugSuite	分析MODEM memorydump的工具	DCC: OfflineDebugSuite_User_Guide.pptx
Multiport Download	产线上使用的多口下载工具	DCC: SP_MDT_Application_Note.doc
PC Sync Tool	MTK手机与PC的同步工具,类似于豌豆荚	DCC: AndroidPCSyncTool.doc
SN Write Tool	MTK手机的写号工具(IMEI,WIFI MAC等)	工具包中有说明文档; DCC: MTK SN Writer User Manual
Thermal Tool	用于Thermal相关的测量,分析	工具包下的"doc"文件夹中有说明文档; FAQ: [FAQ03702] [Thermal]thermal tool usage
WCN ATE Tool	专门用于WIFI/BT/GPS/FM测试	DCC: WCN_ATE_Tool_User_Manual
