从0开始研究辉光管

瞎扯点东西

最近突然对上个世纪的电子产品感兴趣，集成芯片还不普及的时候一堆电子管堆出来的也挺有艺术感。就像手机，当时还是翻盖机的时候各种吊炸天的设计层出不穷，但是到了现在，所有手机几乎都一个样。我认为这种情况是源于开源（当然不是说开源不好）的各种CAD的推广，无形中形成了统一的规范。
额，所以先看上了辉光管，橘色的辉光甚是漂亮。反正闲的也是闲的，便决定自己设计一整套小玩意。本来想的贼好，想做成金子塔形状，然后丝印画上全视之眼，中间放辉光管。当经过几次魔改之后我自己完全看不下去了。。。总之就是丑到极致。
以后还会做点东西，也肯定和这个一样丑。。。所以，我决定开一个新板块叫丑到极致便是美。^ - ^
但是几个月的瞎折腾确实让我认识到了自己有多菜鸡，也学到了超多的东西，下面有关辉光管的想法我简单给个思路，反正这个作品也不好复制。。。这个文章主要还是总结软硬件遇到的问题，持续更新。
by the way,我这个文章废话连篇，重点我会用加粗写出来。

硬件部分

我最一开始接触的画板子，完全是业余，画的不好见谅。。。大体分四个部分，单片机做控制，升压部分，电源部分和辉光管部分。单片机和电源倒是没啥问题，电池芯片线性的完全好用，相较于DCDC的省事很多。但是升压部分和辉光管部分足足恶心了我俩月。

---

关于mc34063的问题

如果有啥建议：那就是别用34063去做辉光管的电源。。。max1771会好很多
毕竟学社实现34063自由。
目前我试过的方案有这么几个：
1、boost升压，废掉了，34063里边的三极管本身只能抗住大概40伏的电压，必须外加mos，但是我想做3.7伏启动的，这电压可能导致mos导通不完全，发烫，事实确实是这样。

2、feedback,相当于拿个变压比1：20的变压器代替mos和电感，这样的话芯片内部的三极管顶得住（注意一下最大电流1.5安，所以输出端电容容值选小点的，这玩意又无所谓纹波，但是耐压值要高，我用的两百伏电解，漏电挺严重）。结果升到100v已经是极限了，我分析着可能是34063的震荡频率太低，闪光灯变压器根本不能好好工作。而且反馈电阻已经无所谓了，反正占空比已经是极限了。。。。

3、最后退而求其次，24063纯属当ne555用，完全没有boost，输出个100伏，然后接了个二倍压（完全瞎搞的拓扑），神奇的事情发生了原本的输出端电压被拉到了40伏，但是经过二倍压电路后实际升压有三倍多！反正是能用了，管他呢，能用就行。
最终用的方案三。我这算是给大家排雷了，别用34063，其实这种功率不大的东西用555做个变压器加倍压就行，这样成本是最低的。

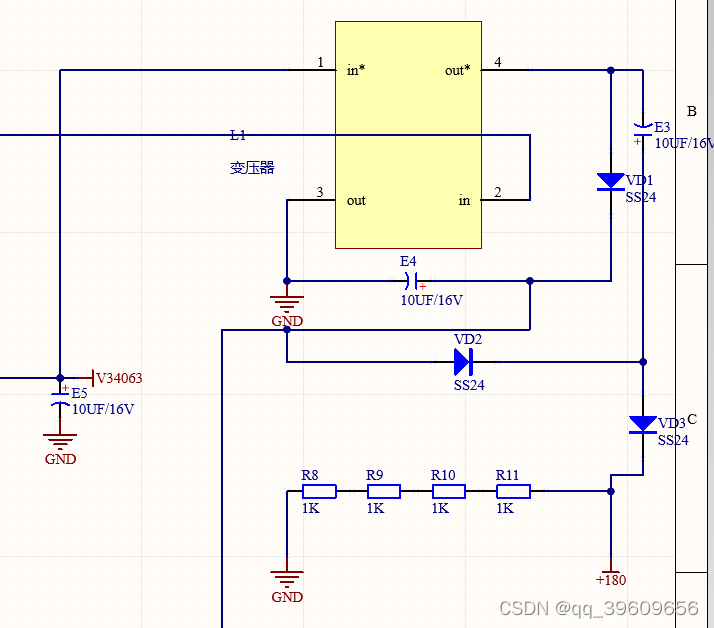

（大哥别骂，图瞎画的）只剩下E4和VD1的话就是个DCDC，加一个二倍压电路反而升到三倍压。。。关于这个问题的原因我只是做了俩猜想。一是我曾经用两个二极管串起来代替一个，发现它能升压，但是不能带载，所以我怀疑是二极管的寄生电容起到了倍压？二是可能我的feedback还是起了作用的，只是电容选的太拉了导致脉冲电压很高，实际电压却不怎么样。

然后就是控制问题，mc34063玄学结构。我最一开始想加个三极管，放在芯片的GND脚做控制，结果好家伙，这芯片里边的设定是三极管在浮空状态下是导通的。。。所以相当于直流过变压器。。。所以最终把三极管加在了内部三极端的发射机做控制。还有个挺好玩的问题，34063不是有个限流反馈的管脚么（ipk)，不接VCC，把电源接在这个反馈管脚芯片也能工作。。。
其实也不赖人家，也许我的地浮空导致运放乱了，或锁存器默认是高，q1是常开的。

最后做完，一测，真好，空载2瓦的功耗，手都不敢碰芯片，算下来效率有百分之5？但是它能持续工作。。。

---

辉光管部分

这个也很离谱，辉光管本身是没啥问题，然而我买的6个芯片，包括k1551id1,sn7414啥的。。。忘了叫啥了。全是坏的！当时我怀疑电路画错了，查了好几遍，并开始怀疑人生。最后还是花了15块买了能用的，只能说贪便宜没好货

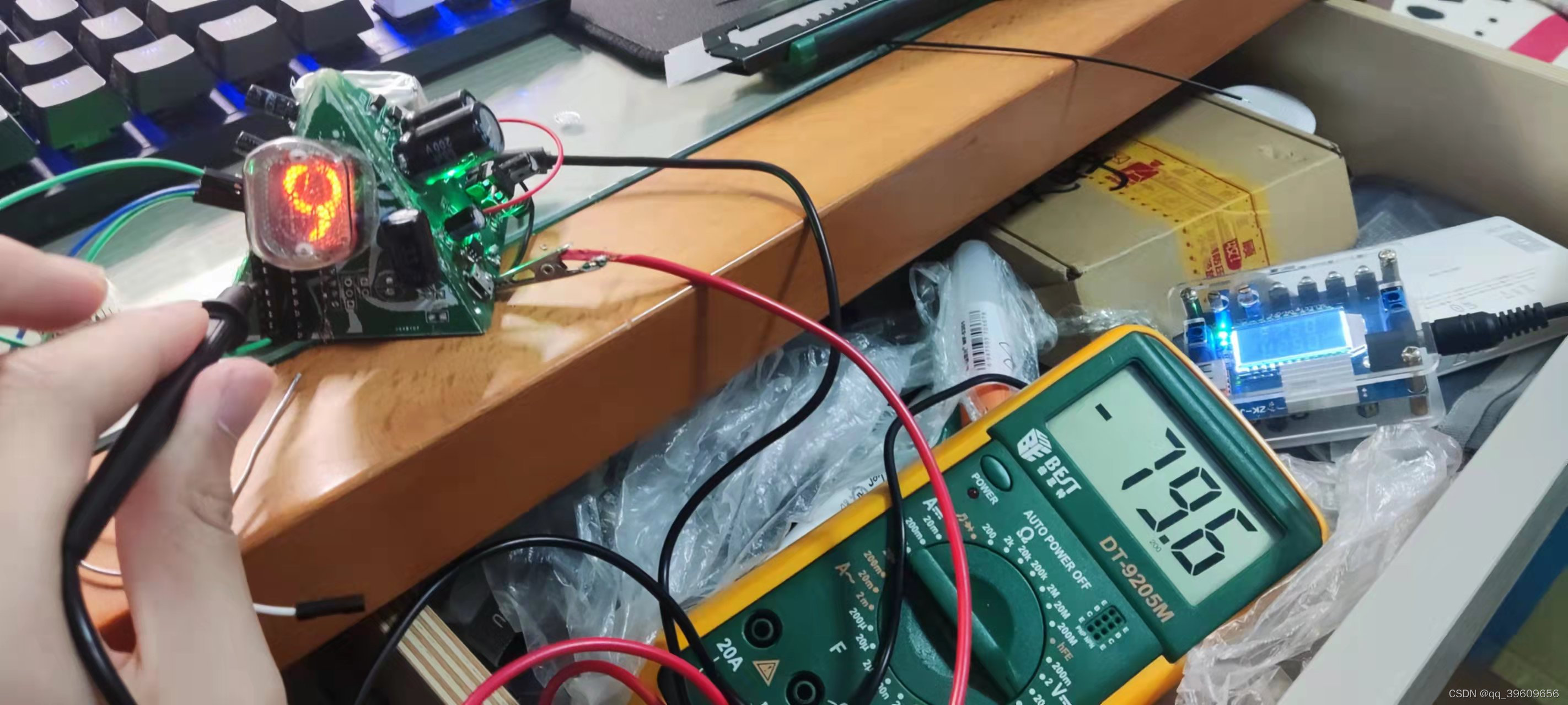

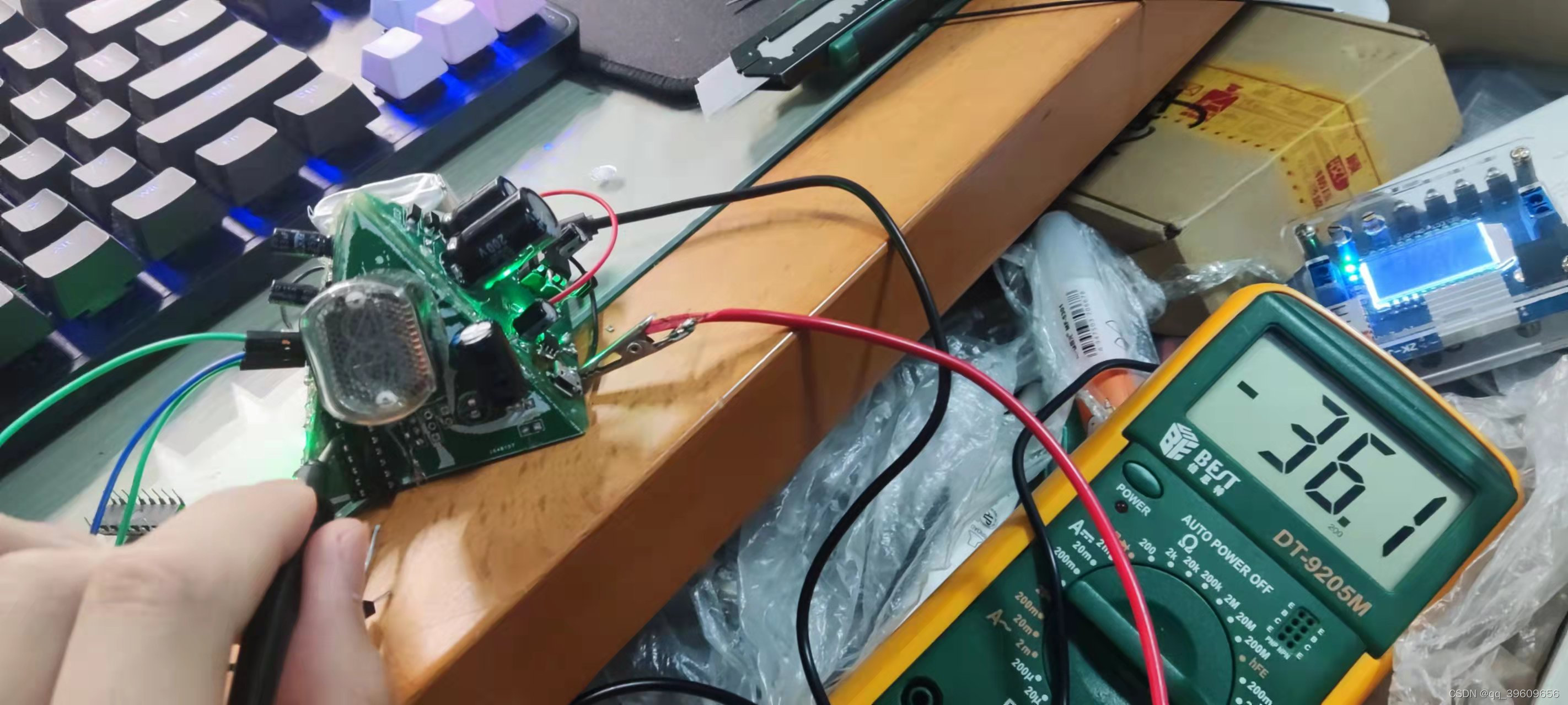

还有个离谱的问题，导致我9这个显示不全。在不加k1551id1之前，每个阴极电压是30多伏但神奇的是我的电路导通不同的管会使其他管脚的电压抬高（高到70多v芯片已经快顶不住了。。。）？？？我现在也没明白过来为啥。然后可能由于辉光管内部压差变小了，所以点亮的不完全，或者是漏电流了，但并不是阴极中毒，不加芯片用导线直接短接还是能显示完全的。

所以建议别用控制芯片了，如果板子有空间还是位移寄存器加三极管好，1302吧好像，耐压130v多。

k1511id1手册上写的要5伏上下0.25伏正常工作，实测4伏也能工作。
