GD32 FLASH 双BANK分区使用

GD32 FLASH 双BANK分区使用

GD32 F450/470 支持双分区使用，参考手册，有两种使用场景：

1. 若FLASH 小于1M得，支持将1M Flash 分为两个分区使用，通过配置 选项字节 相关寄存器实现上电运行BANK0分区（地址0x0800 0000）代码，或者上电运行BANK1分区（地址0x0808 0000）代码；个人理解这种方式相当于MCU启动后直接跳转到指定地址BANK分区地址运行代码。

   设置如下：
   设置 FMC_OBCTL0 DBS 将1M FALSH 划分为两个BANK


   设置 FMC_OBCTL0 BB 选择运行那个分区代码

   这边简单贴一下，设置分区使用得测试代码：

void RunBank0(void)
{
	fmc_unlock();
	ob_unlock();
	fmc_ready_wait(FMC_TIMEOUT_COUNT);
	ob_double_bank_select(OB_DBS_ENABLE);
	ob_boot_mode_config(OB_BB_DISABLE);
	ob_start();
	fmc_ready_wait(FMC_TIMEOUT_COUNT);
	ob_lock();
	fmc_lock();
	NVIC_SystemReset();
}
MSH_CMD_EXPORT(RunBank0,RunBank0);

void RunBank1(void)
{
	fmc_unlock();
	ob_unlock();
	fmc_ready_wait(FMC_TIMEOUT_COUNT);
	ob_double_bank_select(OB_DBS_ENABLE);
	ob_boot_mode_config(OB_BB_ENABLE);
	ob_start();
	fmc_ready_wait(FMC_TIMEOUT_COUNT);
	ob_lock();
	fmc_lock();
	NVIC_SystemReset();
}
MSH_CMD_EXPORT(RunBank1,RunBank1);

测试结果如下：

 \ | /
 1. RT -     Thread Operating System
 / | \     3.1.3 build Feb 26 2025
 2006 - 2019 Copyright by rt-thread team
msh >I/elog            EasyLogger V2.2.99 is initialize success.
I/INFO_LOG        IMU Sensor Application BANK 800 0000
I/INFO_LOG        Sensor Start , SoftVersion:6800000b
I/INFO_LOG        CompileTime:Feb 26 2025 23:19:44
I/INFO_LOG        APP RUN ADDRESS 8000000
I/INFO_LOG        External PIN reset
msh >
msh >Run
RunBank0
RunBank1
msh >RunBank1

 \ | /
 2. RT -     Thread Operating System
 / | \     3.1.3 build Feb 26 2025
 2006 - 2019 Copyright by rt-thread team
msh >I/elog            EasyLogger V2.2.99 is initialize success.
I/INFO_LOG        IMU Sensor Application BANK 808 0000
I/INFO_LOG        Sensor Start , SoftVersion:6800000b
I/INFO_LOG        CompileTime:Feb 26 2025 23:18:48
I/INFO_LOG        APP RUN ADDRESS 8080000
I/INFO_LOG        software reset
msh >
msh >RunB
RunBank0
RunBank1
msh >RunBank0

 \ | /
 3. RT -     Thread Operating System
 / | \     3.1.3 build Feb 26 2025
 2006 - 2019 Copyright by rt-thread team
msh >I/elog            EasyLogger V2.2.99 is initialize success.
I/INFO_LOG        IMU Sensor Application BANK 800 0000
I/INFO_LOG        Sensor Start , SoftVersion:6800000b
I/INFO_LOG        CompileTime:Feb 26 2025 23:19:44
I/INFO_LOG        APP RUN ADDRESS 8000000
I/INFO_LOG        software reset

注意：这种方法是没办法在两个地址运行同一个固件得，通俗一点解析，你编译好一个固件，FALSH指定得地址是0x0800 0000，那边这个固件就只能在这个地址运行，你如果把编译好得bin文件通过指定烧录地址得方式烧录到0x0808 0000，这个代码是跑不起来得；所以这种方式得使用场景是这样得：你有两个APP需要运行在MCU里面，场景1需要使用APP1，场景2需要使用APP2，那么就可以使用这个方式进行直接跳转运行。

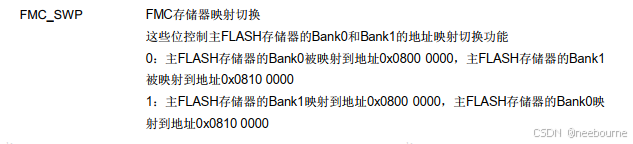

2. 若FLASH 大于1M得，那么恭喜你，可以有一种新得用法，使用FMC_SWP 功能，将BANK1 映射到0x0800 0000

   我们利用这个特性可以完成上一节说得事情：在两个地址运行同一个固件，操作简述如下：
   1.编译好一个固件，FALSH指定得地址是0x0800 0000。
   2.把编译好得bin文件通过指定烧录地址得方式烧录到0x0810 0000。
   3.设置FMC_SWP 和 FMC_OBCTL0 BB，实现上电运行BANK2，同时将0x0810 0000得地址映射到0x0800 0000，
   4.说说为啥多了 FMC_SWP 将0x0810 0000得地址映射到0x0800 0000，就可以在两个地址运行同一个固件：烧录得到0x0810 0000得固件运行时，他要开始寻址，寻址得是以0x0800 0000为基址得，直接在0x0810 0000地址开始运行固件肯定不行，但是通过FMC_SWP 将0x0810 0000得地址映射到0x0800 0000，那就可以了

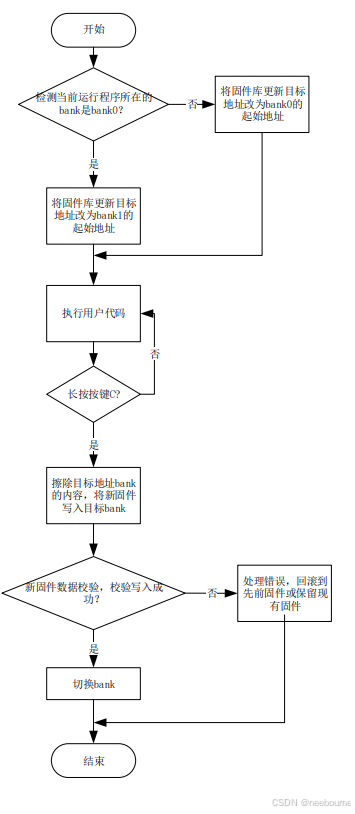

   5.这个最注意得应用还是做双分区升级

   参考如下：
   https://www.gd32mcu.com/data/documents/applicationNote/AN249%20Introduction%20to%20GD32G5x3%20Flash%20read-while-write%20RWW%20feature_cn_Rev1.0.pdf
