由于项目要求实现 onvif 功能，从对白对接，一开始很多都不懂，后面琢磨琢磨慢慢对它有所了解了。上网查询很多人说一大堆原理，什么是 soap , http，xml, wsdl, WS-Discovery 等等，对于小白来说突然很多新概念直接很头疼。所以还是先建议有一个完整的 demo, 最好自己动手搭建一份框架代码，跑通代码然后慢慢对接功能点，就慢慢了解 onvif 了。
这篇文章主要讲解 gsoap 生成 onvif 框架代码的过程，以及实现设备发现，出图等功能！其实 gsoap 就是一个工具，用它生成 onvif 的框架代码，里面已经把 xml ,wsdl ，WS-Discovery 集合到里面了，我们就管接口怎么调用即可。想深入了解，后面逐渐熟悉慢慢摸索清楚！

soap 相关的接口调用参考： https://www.genivia.com/doc/guide/html/index.html

1、gsoap 的下载编译

gsoap 下载：https://sourceforge.net/projects/gsoap2/ gsoap下载
下载源码之后新建一个 build.sh 脚本执行编译即可：

#!/bin/bash

set -e

case "$1" in
"")
    if [ ! -e $PWD/Makefile ]; then
        ./configure --prefix=$PWD/install
    fi
    make -j8
    make install
    ;;
clean)
    rm -rf $PWD/install # must rm _install first
    make clean
    ;;
distclean)
    make clean
    rm -rf $PWD/install # must rm _install first
    rm -rf $PWD/Makefile
    ;;
esac

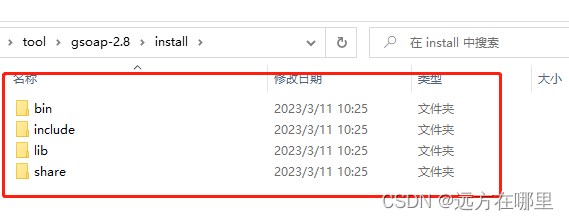

生成如下内容，就代表成功了，bin 目录下有我们需要的 wsdl2h、soapcpp2 工具！
在这里插入图片描述
或者你的环境和我的环境有一样地方，编译 gsoap 提示缺什么安装就好了！

2、生成 onvif.h

生成 onvif.h 文件，需要依赖 gsoap-2.8/gsoap/typemap.dat , wsdl2h 这个两个文件，还有依赖 wsdl 文件 wsdl下载链接

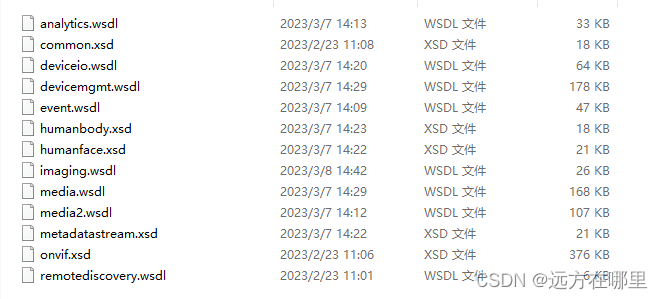

wsdl 的相关文件，根据你们的项目需求，下载对应的 wsdl 文件即可：
在这里插入图片描述

注意： 不同 gsoap 版本，typemap.dat 可能需要修改一下，我的是 2.8 版本的就需要修改 typemap.dat 文件末尾添加如下内容：

tds  = "http://www.onvif.org/ver10/device/wsdl"
tev  = "http://www.onvif.org/ver10/events/wsdl"
tls  = "http://www.onvif.org/ver10/display/wsdl"
tmd  = "http://www.onvif.org/ver10/deviceIO/wsdl"
timg = "http://www.onvif.org/ver20/imaging/wsdl"
trt  = "http://www.onvif.org/ver10/media/wsdl"
tptz = "http://www.onvif.org/ver20/ptz/wsdl"
trv  = "http://www.onvif.org/ver10/receiver/wsdl"
trc  = "http://www.onvif.org/ver10/recording/wsdl"
tse  = "http://www.onvif.org/ver10/search/wsdl"
trp  = "http://www.onvif.org/ver10/replay/wsdl"
tan  = "http://www.onvif.org/ver20/analytics/wsdl"
tad  = "http://www.onvif.org/ver10/analyticsdevice/wsdl"
tdn  = "http://www.onvif.org/ver10/network/wsdl"
tt   = "http://www.onvif.org/ver10/schema"

#   OASIS recommended prefixes
wsnt    = "http://docs.oasis-open.org/wsn/b-2"
wsntw   = "http://docs.oasis-open.org/wsn/bw-2"
wsrfbf  = "http://docs.oasis-open.org/wsrf/bf-2"
wsrfr   = "http://docs.oasis-open.org/wsrf/r-2"
wsrfrw  = "http://docs.oasis-open.org/wsrf/rw-2"
wstop   = "http://docs.oasis-open.org/wsn/t-1"

#   WS-Discovery 1.0 remapping
wsdd10__HelloType           = | wsdd__HelloType
wsdd10__ByeType             = | wsdd__ByeType
wsdd10__ProbeType           = | wsdd__ProbeType
wsdd10__ProbeMatchesType    = | wsdd__ProbeMatchesType
wsdd10__ProbeMatchType      = | wsdd__ProbeMatchType
wsdd10__ResolveType         = | wsdd__ResolveType
wsdd10__ResolveMatchesType  = | wsdd__ResolveMatchesType
wsdd10__ResolveMatchType    = | wsdd__ResolveMatchType

#   SOAP-ENV mapping
SOAP_ENV__Envelope  = struct SOAP_ENV__Envelope { struct SOAP_ENV__Header *SOAP_ENV__Header; _XML SOAP_ENV__Body; }; | struct SOAP_ENV__Envelope
SOAP_ENV__Header    = | struct SOAP_ENV__Header
SOAP_ENV__Fault     = | struct SOAP_ENV__Fault
SOAP_ENV__Detail    = | struct SOAP_ENV__Detail
SOAP_ENV__Code      = | struct SOAP_ENV__Code
SOAP_ENV__Subcode   = | struct SOAP_ENV__Subcode
SOAP_ENV__Reason    = | struct SOAP_ENV__Reason

最好新建一个目录 onvif_code, 把 wsdl 、typemap.dat、wsdl2h、soapcpp2 都放到一起

生成 onvif.h ，一般有两种方式：一种直接下载下来 wsdl 文件（之间有互相依赖的情况，需要下载对应的文件，同时修改l依赖文件为本地路径），另一种直接用链接方式（不用考虑互相依赖，网络因素有可能生成失败，多试几次就好）。我建议是用下载本地的方式生成 onvif.h , 因为后面我们需要对相应的 wsdl 做裁剪的

//下载 wsdl 到本地的方式
./wsdl2h -o onvif.h -c -s -t ./typemap.dat ./wsdl/remotediscovery.wsdl ./wsdl/media.wsdl ./wsdl/media2.wsdl ./wsdl/devicemgmt.wsdl ./wsdl/deviceio.wsdl ./wsdl/analytics.wsdl ./wsdl/event.wsdl ./wsdl/imaging.wsdl

// 链接的方式
./wsdl2h -o onvif.h -c -s -t .\typemap.dat  \
http://www.onvif.org/onvif/ver10/device/wsdl/devicemgmt.wsdl \
http://www.onvif.org/onvif/ver10/event/wsdl/event.wsdl \
http://www.onvif.org/onvif/ver10/display.wsdl \
http://www.onvif.org/onvif/ver10/deviceio.wsdl \
http://www.onvif.org/onvif/ver20/imaging/wsdl/imaging.wsdl \
http://www.onvif.org/onvif/ver10/media/wsdl/media.wsdl \
http://www.onvif.org/onvif/ver20/ptz/wsdl/ptz.wsdl  \
http://www.onvif.org/onvif/ver10/receiver.wsdl \
http://www.onvif.org/onvif/ver10/recording.wsdl  \
http://www.onvif.org/onvif/ver10/search.wsdl \
http://www.onvif.org/onvif/ver10/network/wsdl/remotediscovery.wsdl \
http://www.onvif.org/onvif/ver10/replay.wsdl \
http://www.onvif.org/onvif/ver20/analytics/wsdl/analytics.wsdl \
http://www.onvif.org/onvif/ver10/analyticsdevice.wsdl  \
http://www.onvif.org/onvif/ver10/schema/onvif.xsd  \
http://www.onvif.org/ver10/actionengine.wsdl

其中，-c 为产生纯 c 代码，不然为 c++ 代码；-s 为不使用 STL 库, -t 指定 typemap.dat 文件、后面指定需要的 wsdl 文件

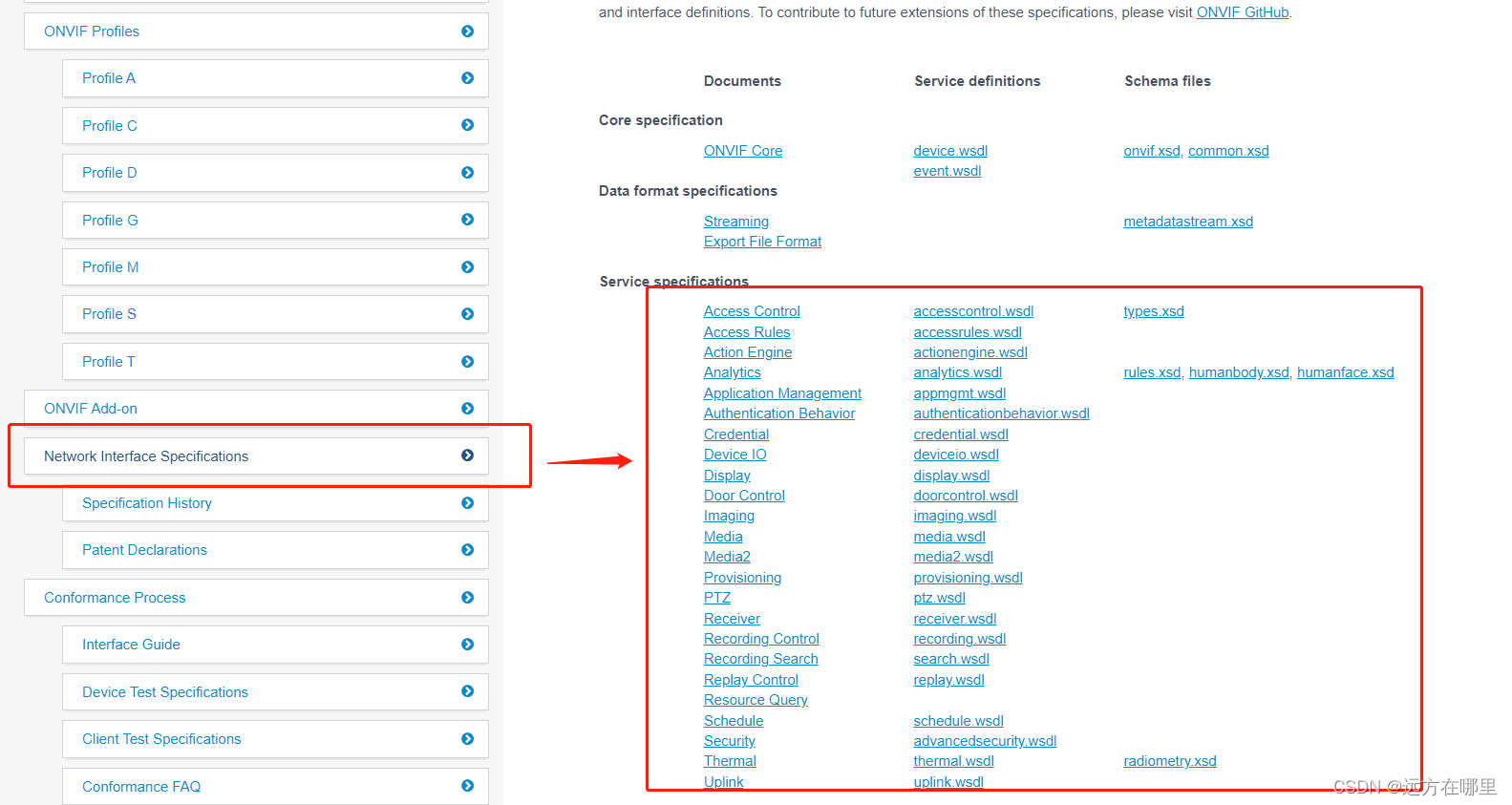

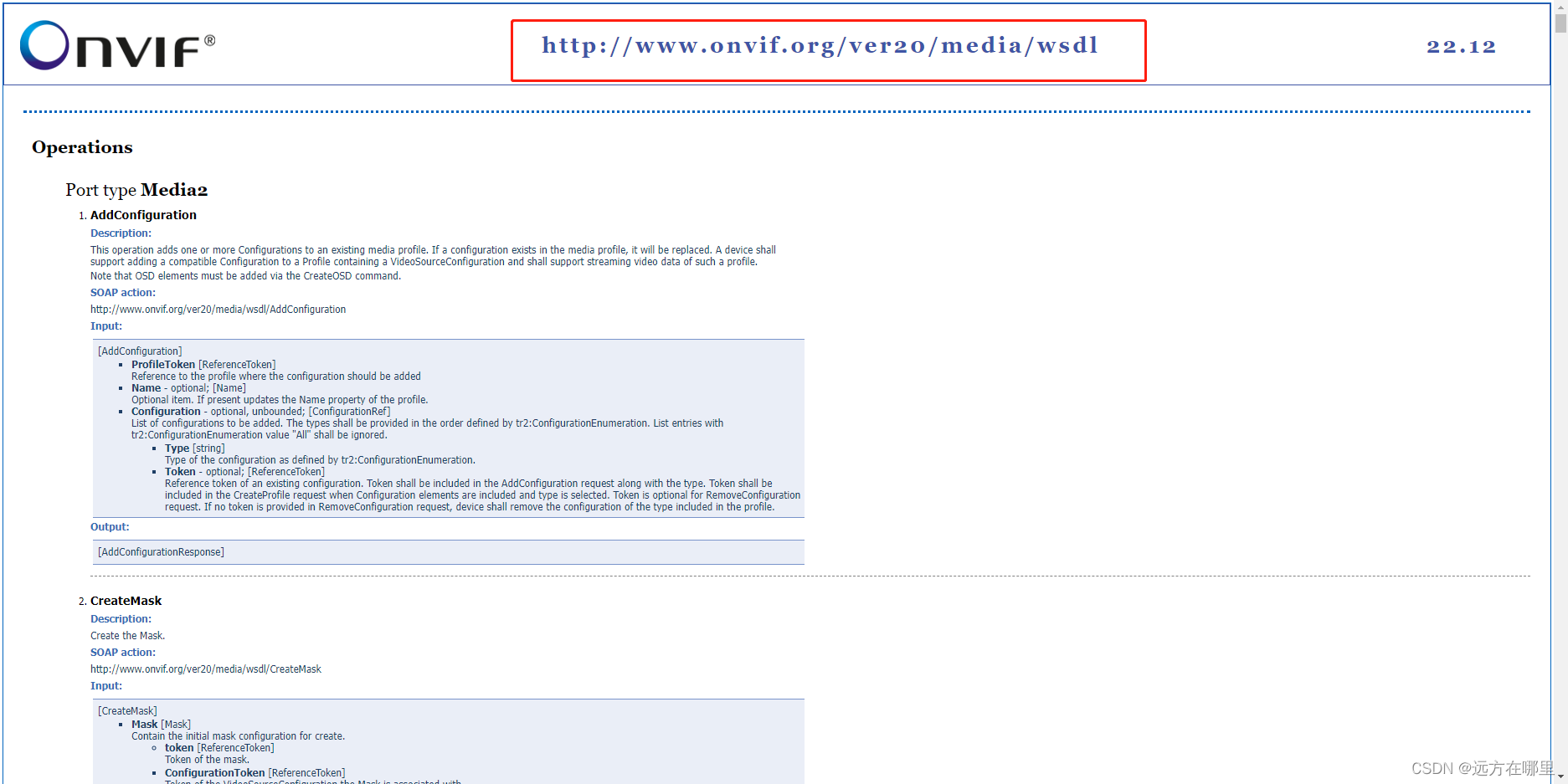

注意： 有些伙伴可能有疑问了，wsdl 的相关链接哪里找的？点这里 wsdl链接

在这里插入图片描述

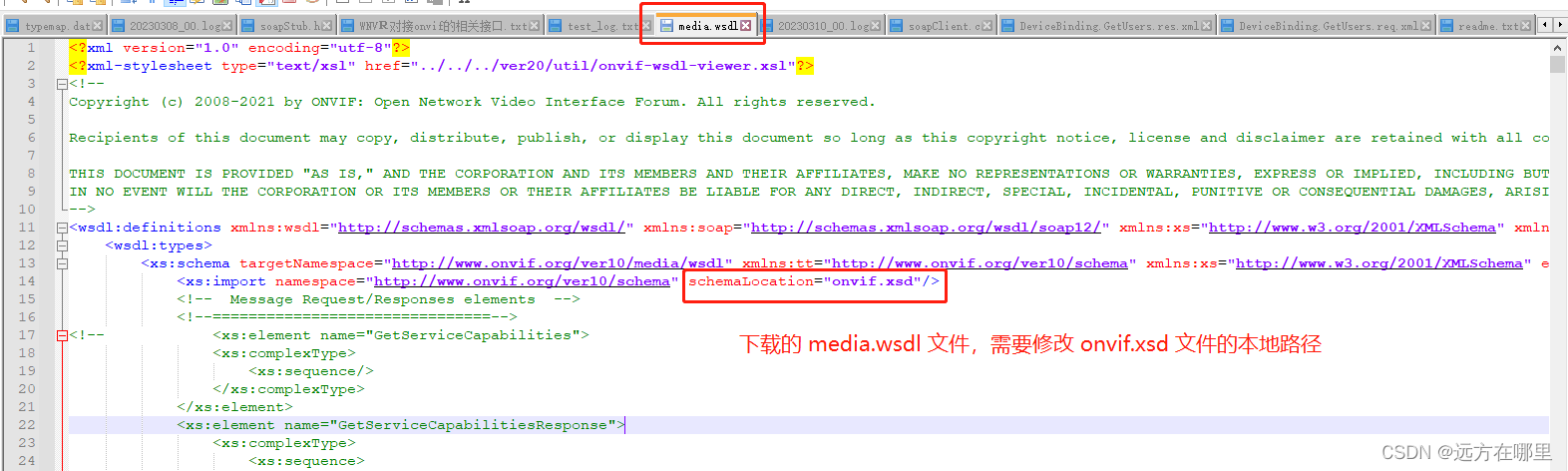

还有一点就是, 选择本地生成 onvif.h 方式的伙伴，需要修改 wsdl 里面指定依赖文件的路径：

在这里插入图片描述
上面操作都顺利的话，onvif_code 目录下会生成 onvif.h 文件，后面生成框架代码需要 onvif.h 文件

在使用命令通过 onvif.h 生成代码之前，得先确认下是否需要做安全验证, 也就是所谓的鉴权，如果不需要的话，那就可以直接使用命令了，如果需要做鉴权的话，则需要修改 onvif.h , 在 onvif.h 中需要加上
import “wsse.h” // 安全验证

3、生成 onvif 框架代码

生成命令：

 ./soapcpp2 -2 -c onvif.h -x -I ./gsoap-2.8/gsoap/import/ -I ./gsoap-2.8/gsoap/

参数的说明：
-2 //采用SOAP1.2,和 SOAP1.0 版本不同，会导致搜索工具搜索不到
-x //不产生xml文件(可用可不用，xml有一定帮助，但是太多)
-I //为引入路径
-C //只产生客户端代码(注意:Ｃ是大写，不推荐有次命令)
其中 /gsoap-2.8/gsoap/import 和 gsoap-2.8/gsoap/ , 引用刚才第一步编译生成 gsoap 的源代码即可

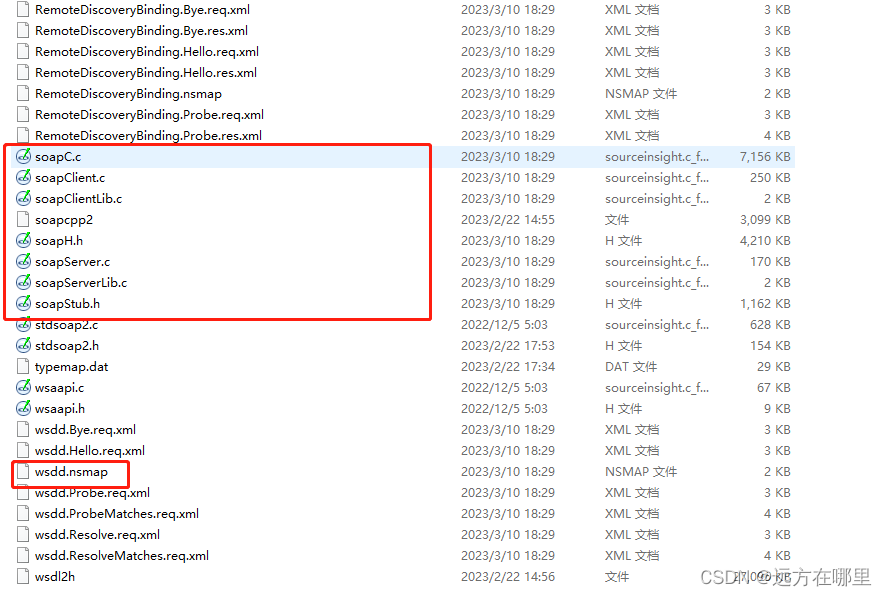

执行命令生成的源文件有：其中有好几个 nsmap 文件，只要 wsdd.nsmap 文件即可
在这里插入图片描述

到此你想编译通过？是不太可能，还有依赖一部分文件，往下看需要 copy 哪些文件…

4、整合 onvif 服务端框架代码

在第三步生成的源代码的基础上，同时需要 copy gsoap 里面的如下文件到 onvif_code 目录下：

./gsoap-2.8/gsoap/stdsoap2.c
./gsoap-2.8/gsoap/stdsoap2.h
./gsoap-2.8/gsoap/custom/duration.c
./gsoap-2.8/gsoap/custom/duration.h
./gsoap-2.8/gsoap/plugin/wsddapi.c
./gsoap-2.8/gsoap/plugin/wsddapi.h
大概就这些功能，可能有些人还需要调用 http 相关的内容，可以加上相关的文件在，/gsoap-2.8/gsoap/plugin/ 目录下！！！

此时，框架的代码基本生成！到了这一步写一个 Makefile 编译一下你会发现提示很多接口没有实现定义？？ what ？？？

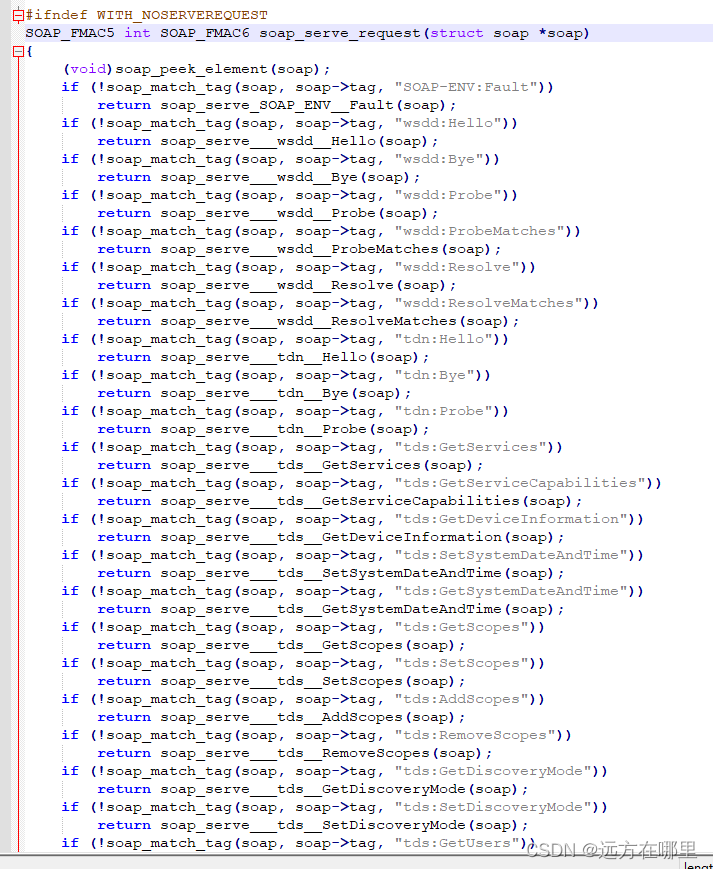

没错，这个接口都是需要自己实现的，而且还是一大推函数接口, 如下截图只是一小部分，后面还有很多…

当时写实现这些接口都写麻了…
在这里插入图片描述
比如我要做 onvif 服务端的，我就对接 soapServer.c 里面所有需要定义没实现的接口，灵动的伙伴们可能到这里开始发现实现接口，参数那些，以及相关结构我怎么知道？
技巧： 你编译提示缺少 XXXXX 函数没实现，你搜索一下会惊讶的发现其实在 soapStub.h 有定义的，所以直接 copy 过来实现就好了！

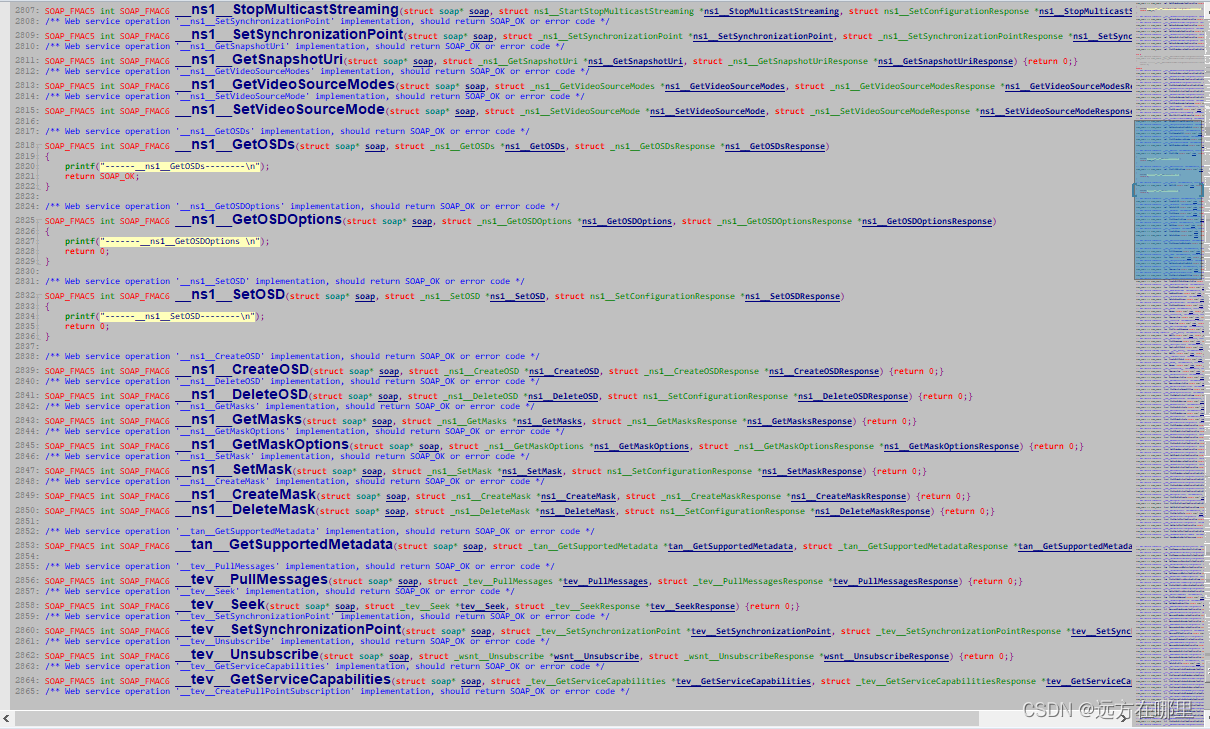

如下的接口最好重新新建一个文件 onvif_server_interface.c 里面实现
福利福利： github 上的 demo 参考链接：https://github.com/As772309423/onvif-server-discover，里面有实现 onvif_server_interface.c 全部接口
在这里插入图片描述

5、错误说明

把对接 soapServer.c 的接口都实现完了，有些伙伴可能编译通过了，有些可能不行。不通的环境下可能有不一样的错误，我当时在 Ubuntu 下 gcc 下是能编译通过。
最后我换到了 mips 工具链发现，编译出错了、提示了 duration 缺少什么定义，或者类型不对，报错 LONG64 错误等

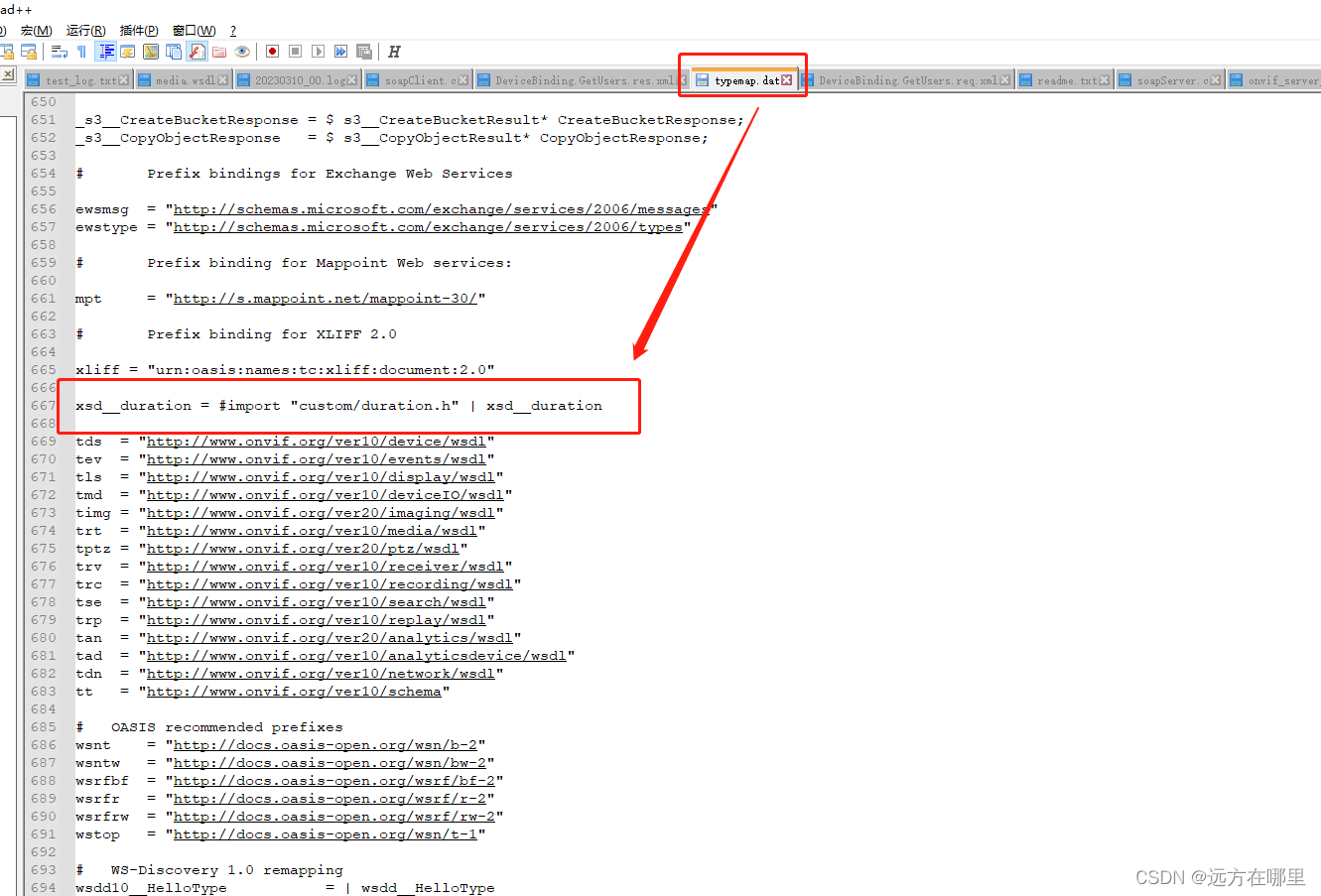

在 typemap.dat 文件添加如下内容，从新生成代码代码编译即可！

xsd__duration = #import "custom/duration.h" | xsd__duration

在这里插入图片描述
如果前面说的都能顺利通过，那些 onvif 代码框架已经生成了，这只是第一步，后面还需要接着实现 main 函数，以及 soapServer 里面的相关函数接口，还有 wsdl 的裁剪等等！

__wsdd__Probe
__tds__GetDeviceInformation
__tds__GetCapabilities
__tds__GetServices
__trt__GetProfiles
__trt__GetStreamUr
__tds__SetSystemDateAndTime
__trt__GetVideoSources
timg:GetOptions
__tds__GetNetworkInterfaces
__trt__GetOSDs

以上的实现下一篇文章详细说明。
