28BYJ-48步进电机

28BYJ-48 Stepper Motor(28BYJ-48步进电机) 是一种常用的步进电机型号,以下是对其的详细介绍:

一、基本参数

  • 型号:28BYJ-48
  • 额定电压:5VDC(工作电压范围为5V至12V)
  • 相数:四相
  • 步距角:原始步距角为5.625°,但通过内置的1/64减速比,输出轴上的步距角减小至0.08789°(即5.625°/64)
  • 启动频率:≥550PPS(每秒脉冲数),意味着为了正常启动,控制器需要每秒至少提供550个步进脉冲
  • 其他参数
    • 直流电阻:200Ω±7%(25℃)
    • 空载启动频率:>500Hz
    • 空载运行频率:>1000Hz
    • 保持转矩:>34.3mN·m(120Hz)
    • 自定位转矩:>34.3mN·m
    • 摩擦转矩:>380gf·cm
    • 牵入转矩:350gf·cm
    • 绝缘电阻:>10MΩ(500V)
    • 绝缘耐压:600VAC/1mA/1s
    • 绝缘等级:A
    • 噪音:<40dB(120Hz,无负载,10cm)
    • 颜色:银色
    • 直径:28mm(但某些资料中提及直径为25mm,这可能是由于测量或标注方式的不同)

二、结构特点

  • 永磁式步进电机:转子使用永磁性材料,通过改变定子线圈的磁极来驱动转子。
  • 内置减速箱:通过减速齿轮组降低了转子的输出转数,增大了扭矩,使得较小的电机能够带动较大的负载。
  • 四相八拍工作方式:电机具有四个相位(A、B、C、D),每个相位在通电时都会使转子转动一个固定的角度。通过按照一定的顺序给各相位通电,可以实现电机的连续转动。八拍指的是完成一个完整的转动周期需要八个不同的通电状态。

三、应用场合

由于其低速大扭矩、定位精确、易于控制等特点,28BYJ-48步进电机广泛应用于各种需要精确控制位置的场合,如:

  • 空调出风口挡板:通过控制步进电机的转动角度,可以精确调节空调出风口的开合程度。
  • 摄像机云台:步进电机可以提供平稳且精确的旋转运动,适用于摄像机的水平和垂直旋转控制。
  • 调焦镜头:在摄影或显微镜等领域,步进电机可以用于镜头的精确调焦。

四、控制方法

步进电机的控制通常通过一个驱动器(步进驱动器)来完成。驱动器接受来自控制器的脉冲信号,并将其转换为步进电机的相位信号,从而驱动电机按预定的步进角度转动。控制步进电机时,需要注意以下几点:

  • 脉冲频率:脉冲频率决定了电机的转速。启动频率应不低于电机的最低启动频率,否则电机可能无法正常启动。在加速过程中,脉冲频率应逐渐升高,以避免电机失步或堵转。
  • 通电顺序:对于四相八拍的步进电机,需要按照特定的通电顺序给各相位通电才能实现连续转动。常见的通电顺序有单相四拍、双相四拍和八拍等。
  • 停止状态:在电机停止时,应确保所有相位都不通电,以避免电机过热或损坏。

综上所述,28BYJ-48步进电机以其独特的性能和广泛的应用领域,在自动化控制领域中发挥着重要作用。

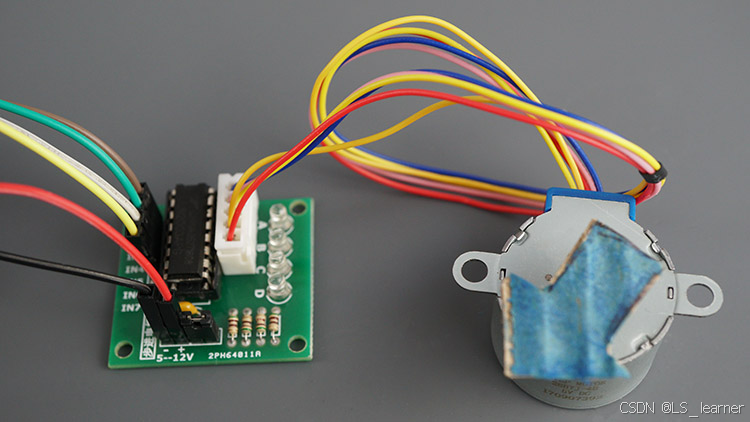

在这里插入图片描述

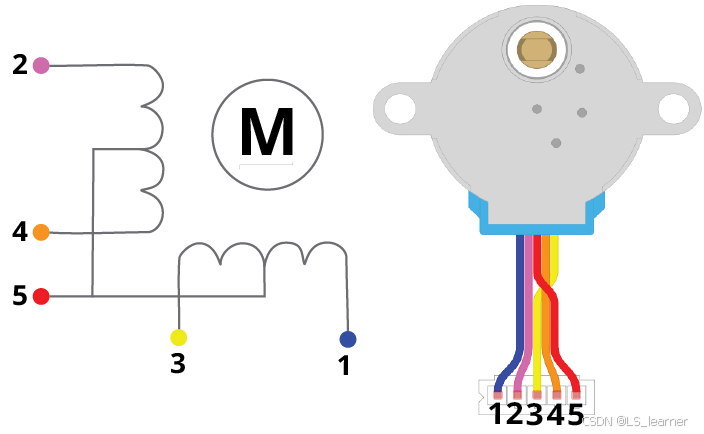

在这里插入图片描述

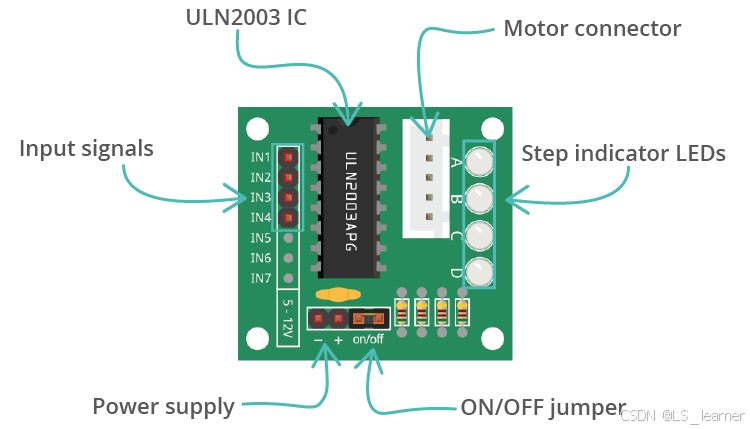

在这里插入图片描述
