Altium Designer软件原理图设计中出现 “ Off grid Pin U1-4 at 34.21mm,122.78mm ”的解决办法

   AD（Altium Designer）软件在使用过程中，编译工程时会出现类似“ Off grid Pin U1-4 at 34.21mm,122.78mm ”的警告，并不是原理图电气属性连接的原因，而是元器件或者器件引脚脚与栅格未对齐导致的，解决办法如下：

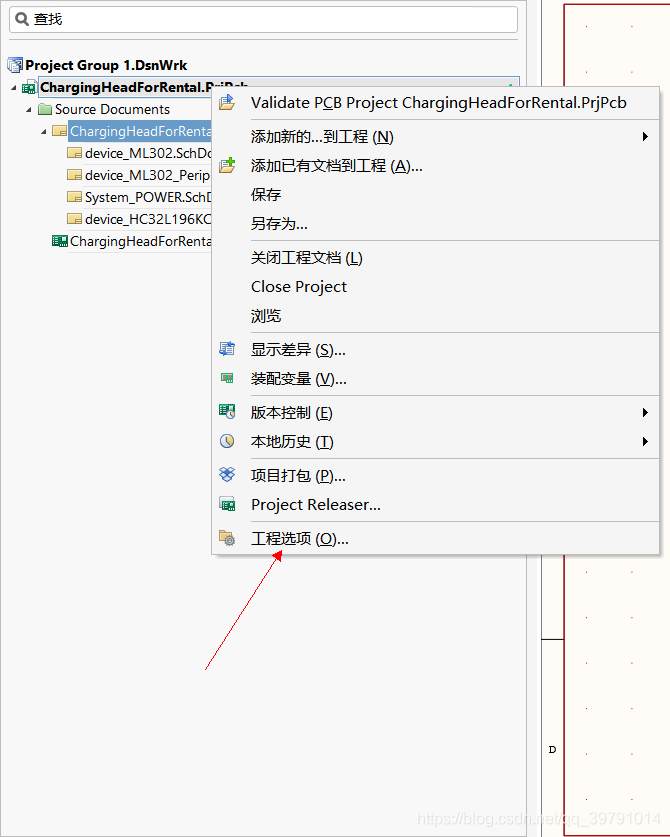

   （1）在编译完该工程之后，会自动跳出Messages信息窗口，里面包含工程原理图存在的问题，点击“工程”-“工程参数”，如图1所示。

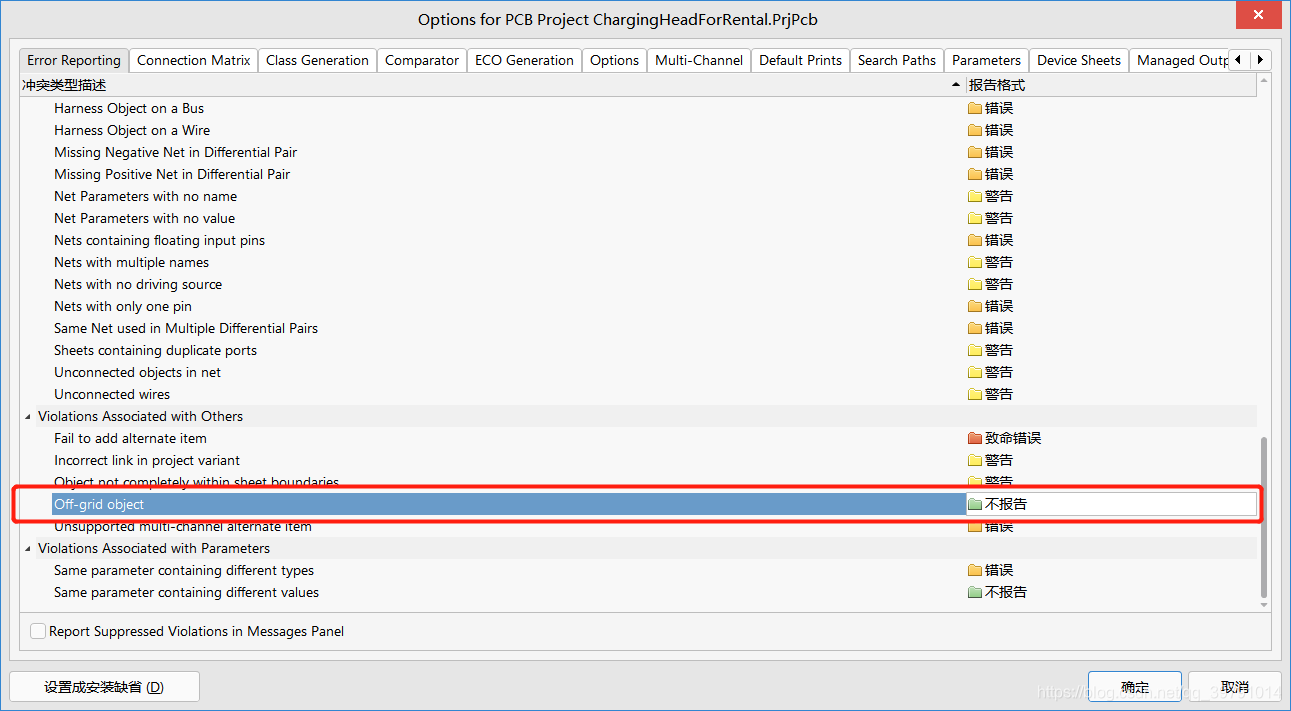

图1    在Options for PCB Project xxx（项目名称）.PrjPcb的面板上找到“Error Reporting”（错误报告）-“Violation Associated with Others”（其他相关的违规）-“off-grid object”，将其报告格式修改为不报告，再次编译工程就不会出现此类错误。如图2所示。

图2
