1 DMA的基本介绍
1.1 DMA简介

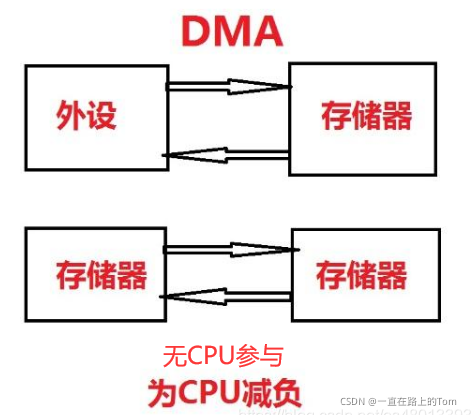

DMA，全称Direct Memory Access，即直接存储器访问。
DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输。当CPU初始化这个传输动作，传输动作本身是由DMA控制器来实现和完成的。我们知道CPU有转移数据、计算、控制程序转移等很多功能，系统运作的核心就是CPU，CPU无时不刻的在处理着大量的事务，但有些事情却没有那么重要，比方说数据的复制和存储数据，如果我们把这部分的CPU资源拿出来，让CPU去处理其他的复杂计算事务，是不是能够更好的利用CPU的资源呢？DMA传输方式无需CPU直接控制传输，也没有中断处理方式那样保留现场和恢复现场过程，通过硬件为RAM和IO设备开辟一条直接传输数据的通道，使得CPU的效率大大提高，节省了CPU的资源来做其他操作。 两个DMA控制器有12个通道(DMA1有7个通道，DMA2有5个通道)，每个通道专门用来管理来自于一个或多个外设对存储器访问的请求。还有一个仲裁器来协调各个DMA请求的优先权。

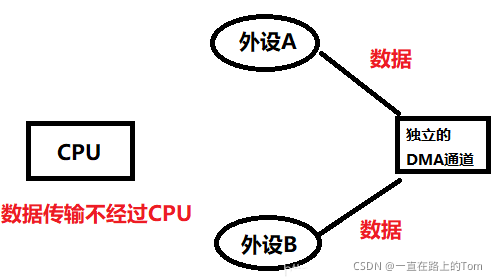

因此：转移数据（尤其是转移大量数据）是可以不需要CPU参与。比如希望外设A的数据拷贝到外设B，只要给两种外设提供一条数据通路，直接让数据由A拷贝到B 不经过CPU的处理，DMA就是基于以上设想设计的，它的作用就是解决大量数据转移过度消耗CPU资源的问题。有了DMA使CPU更专注于更加实用的操作–计算、控制等。
作用：为CPU减负。
1.2 DMA的主要特征
1）12个独立的可配置的通道(请求)：DMA1有7个通道，DMA2有5个通道
2）每个通道都直接连接专用的硬件DMA请求，每个通道都同样支持软件触发。这些功能通过软件来配置。
3）在同一个DMA模块上，多个请求间的优先权可以通过软件编程设置(共有四级：很高、高、中等和低)，优先权设置相等时由硬件决定(请求0优先于请求1，依此类推) 。
4）独立数据源和目标数据区的传输宽度(字节、半字、全字)，模拟打包和拆包的过程。源和目标地址必须按数据传输宽度对齐。
5）支持循环的缓冲器管理
6）每个通道都有3个事件标志(DMA半传输、DMA传输完成和DMA传输出错)，这3个事件标志逻辑或成为一个单独的中断请求。
7）存储器和存储器间的传输
8）外设和存储器、存储器和外设之间的传输
9）闪存、SRAM、外设的SRAM、APB1、APB2和AHB外设均可作为访问的源和目标。
10）可编程的数据传输数目：最大为65535
1.3 DMA传输参数
我们知道，数据传输，首先需要的是1 数据的源地址 2 数据传输位置的目标地址 ，3 传递数据多少的数据传输量 ，4 进行多少次传输的传输模式。DMA所需要的核心参数，便是这四个。
当用户将参数设置好，主要涉及源地址、目标地址、传输数据量这三个，DMA控制器就会启动数据传输，当剩余传输数据量为0时达到传输终点，结束DMA传输 ，当然，DMA 还有循环传输模式，当到达传输终点时会重新启动DMA传输。
也就是说只要剩余传输数据量不是0，而且DMA是启动状态，那么就会发生数据传输。
2 DMA功能描述

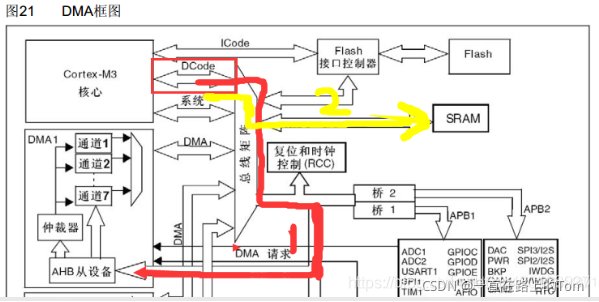

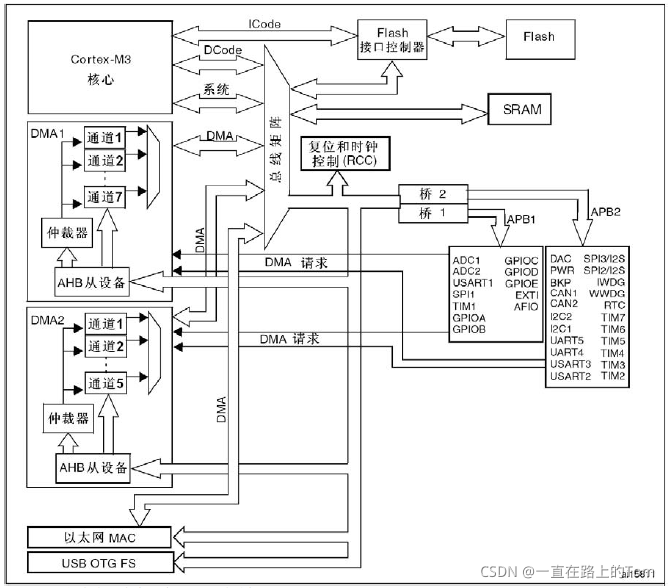

2.1 单个DMA框图
上方的框图，我们可以看到STM32内核，存储器，外设及DMA的连接，这些硬件最终通过各种各样的线连接到总线矩阵中，硬件结构之间的数据转移都经过总线矩阵的协调，使各个外设和谐的使用总线来传输数据。
我们对他来进行一点一点的分析：

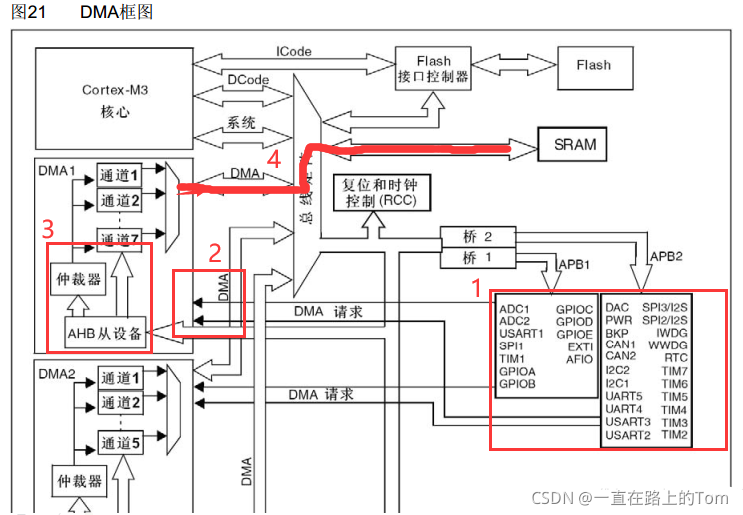

下面看有与没有DMA的情况下，ADC采集的数据是怎样存放到SRAM中的？
没有DMA：
1）如果没有DMA,CPU传输数据还要以内核作为中转站，比如要将ADC采集的数据转移到到SRAM中，这个过程是这样的：
①内核通过DCode经过总线矩阵协调，从获取AHB存储的外设ADC采集的数据
②然后内核再通过DCode经过总线矩阵协调把数据存放到内存SRAM中
有DMA传输：
1）有DMA的话，整个传输过程是这样的：
①DMA传输时外设对DMA控制器发出请求
②DMA控制器收到请求，触发DMA工作
②DMA控制器从AHB外设获取ADC采集的数据，存储到DMA通道中
④DMA控制器的DMA总线与总线矩阵协调，使用AHB把外设ADC采集的数据经由DMA通道存放到SRAM中，这个数据的传输过程中，完全不需要内核的参与，也就是不需要CPU的参与
我们把上面的步骤专业一点介绍：
在发生一个事件后，外设向DMA控制器发送一个请求信号。DMA控制器根据通道的优先权处理请求。当DMA控制器开始访问发出请求的外设时，DMA控制器立即发送给它一个应答信号。当从DMA控制器得到应答信号时，外设立即释放它的请求。一旦外设释放了这个请求，DMA控制器同时撤销应答信号。DMA传输结束，如果有更多的请求时，外设可以启动下一个周期。
总之，每次DMA传送由3个操作组成：
1）从外设数据寄存器或者从当前外设/存储器地址寄存器指示的存储器地址取数据，第一次传输时的开始地址是DMA_CPARx或DMA_CMARx寄存器指定的外设基地址或存储器单元；
2）存数据到外设数据寄存器或者当前外设/存储器地址寄存器指示的存储器地址，第一次传输时的开始地址是DMA_CPARx或DMA_CMARx寄存器指定的外设基地址或存储器单元；
3）执行一次DMA_CNDTRx寄存器的递减操作，该寄存器包含未完成的操作数目。
2.2 DMA处理
在发生一个事件后，外设向DMA控制器发送一个请求信号。DMA控制器根据通道的优先权处理请求。当DMA控制器开始访问发出请求的外设时，DMA控制器立即发送给它一个应答信号。当从DMA控制器得到应答信号时，外设立即释放它的请求。一旦外设释放了这个请求，DMA控制器同时撤销应答信号。如果有更多的请求时，外设可以启动下一个周期。
总之，每次DMA传送由3个操作组成：
1）从外设数据寄存器或者从当前外设/存储器地址寄存器指示的存储器地址取数据，第一次传输时的开始地址是DMA_CPARx或DMA_CMARx寄存器指定的外设基地址或存储器单元。
2）存数据到外设数据寄存器或者当前外设/存储器地址寄存器指示的存储器地址，第一次传输时的开始地址是DMA_CPARx或DMA_CMARx寄存器指定的外设基地址或存储器单元。
3）执行一次DMA_CNDTRx寄存器的递减操作，该寄存器包含未完成的操作数目。
2.3 仲裁器
仲裁器的作用是确定各个DMA传输的优先级，根据通道请求的优先级来启动外设/存储器的访问。
优先权管理分2个阶段：
软件：每个通道的优先权可以在DMA_CCRx寄存器中设置，有4个等级：最高优先级、高优先级、中等优先级、低优先级；
硬件：如果2个请求有相同的软件优先级，则较低编号的通道比较高编号的通道有较高的优先权。举个例子，比如：如果软件优先级相同，通道2优先于通道4。
注意： 在大容量产品和互联型产品中，DMA1控制器拥有高于DMA2控制器的优先级
2.4 DMA 通道
每个通道都可以在有固定地址的外设寄存器和存储器地址之间执行DMA传输。DMA传输的数据量是可编程的，最大达到65535。包含要传输的数据项数量的寄存器，在每次传输后递减。
可编程的数据量：
外设和存储器的传输数据量可以通过DMA_CCRx寄存器中的PSIZE和MSIZE位编程。
指针增量：
通过设置DMA_CCRx寄存器中的PINC和MINC标志位，外设和存储器的指针在每次传输后可以有选择地完成自动增量。当设置为增量模式时，下一个要传输的地址将是前一个地址加上增量值，增量值取决与所选的数据宽度为1、2或4。第一个传输的地址是存放在DMA_CPARx /DMA_CMARx寄存器中地址。在传输过程中，这些寄存器保持它们初始的数值，软件不能改变和读出当前正在传输的地址(它在内部的当前外设/存储器地址寄存器中)。
当通道配置为非循环模式时，传输结束后(即传输计数变为0)将不再产生DMA操作。要开始新的DMA传输，需要在关闭DMA通道的情况下，在DMA_CNDTRx寄存器中重新写入传输数目。
在循环模式下，最后一次传输结束时，DMA_CNDTRx寄存器的内容会自动地被重新加载为其初始数值，内部的当前外设/存储器地址寄存器也被重新加载为DMA_CPARx/DMA_CMARx寄存器设定的初始基地址。
通道配置过程：
下面是配置DMA通道x的过程(x代表通道号)：
1）在DMA_CPARx寄存器中设置外设寄存器的地址。发生外设数据传输请求时，这个地址将是数据传输的源或目标。
2）在DMA_CMARx寄存器中设置数据存储器的地址。发生外设数据传输请求时，传输的数据将从这个地址读出或写入这个地址。
3）在DMA_CNDTRx寄存器中设置要传输的数据量。在每个数据传输后，这个数值递减。
4）在DMA_CCRx寄存器的PL[1:0]位中设置通道的优先级。
5）在DMA_CCRx寄存器中设置数据传输的方向、循环模式、外设和存储器的增量模式、外设和存储器的数据宽度、传输一半产生中断或传输完成产生中断。
6）设置DMA_CCRx寄存器的ENABLE位，启动该通道。
一旦启动了DMA通道，它既可响应连到该通道上的外设的DMA请求。
当传输一半的数据后，半传输标志(HTIF)被置1，当设置了允许半传输中断位(HTIE)时，将产生一个中断请求。在数据传输结束后，传输完成标志(TCIF)被置1，当设置了允许传输完成中断位(TCIE)时，将产生一个中断请求。
循环模式：
循环模式用于处理循环缓冲区和连续的数据传输（如ADC的扫描模式）。
在DMA_CCRx寄存器中的CIRC位用于开启这一功能。当启动了循环模式，数据传输的数目变为0时，将会自动地被恢复成配置通道时设置的初值，DMA操作将会继续进行。
存储器到存储器模式：
DMA通道的操作可以在没有外设请求的情况下进行，这种操作就是存储器到存储器模式。
当设置了DMA_CCRx寄存器中的MEM2MEM位之后，在软件设置了DMA_CCRx寄存器中的EN位启动DMA通道时，DMA传输将马上开始。当DMA_CNDTRx寄存器变为0时，DMA传输结束。存储器到存储器模式不能与循环模式同时使用。
这里要注意仅 DMA2 的外设接口可以访问存储器，所以仅 DMA2 控制器支持存储器到存储器的传输，DMA1 不支持。
存储器到存储器模式不能与循环模式同时使用。
2.5 可编程的数据传输宽度、对齐方式和数据大小端
当PSIZE和MSIZE不相同时，DMA模块按照下表进行数据对齐。

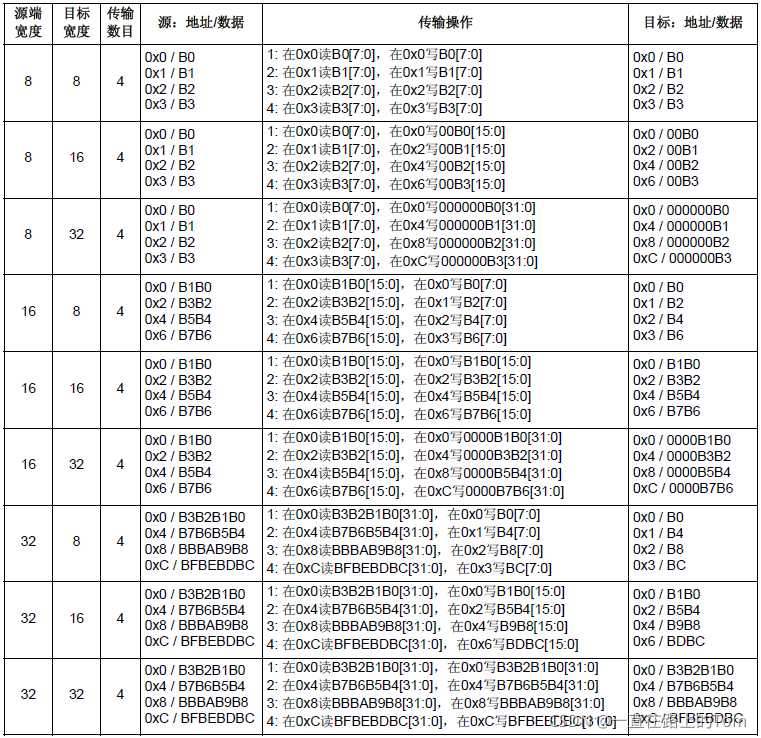

表：可编程的数据传输宽度和大小端操作(当PINC = MINC = 1)
操作一个不支持字节或半字写的AHB设备：
当DMA模块开始一个AHB的字节或半字写操作时，数据将在HWDATA[31:0]总线中未使用的部分重复。因此，如果DMA以字节或半字写入不支持字节或半字写操作的AHB设备时(即HSIZE不适于该模块)，不会发生错误，DMA将按照下面两个例子写入32位HWDATA数据：
1）当HSIZE=半字时，写入半字’0xABCD’，DMA将设置HWDATA总线为’0xABCDABCD’。
2）当HSIZE=字节时，写入字节’0xAB’，DMA将设置HWDATA总线为’0xABABABAB’。
假定AHB/APB桥是一个AHB的32位从设备，它不处理HSIZE参数，它将按照下述方式把任何AHB上的字节或半字按32位传送到APB上：
1）一个AHB上对地址0x0(或0x1、0x2或0x3)的写字节数据’0xB0’操作，将转换到APB上对地址0x0的写字数据’0xB0B0B0B0’操作。
2）一个AHB上对地址0x0(或0x2)的写半字数据’0xB1B0’操作，将转换到APB上对地址0x0的写字数据’0xB1B0B1B0’操作。
例如，如果要写入APB后备寄存器(与32位地址对齐的16位寄存器)，需要配置存储器数据源宽度(MSIZE)为’16位’，外设目标数据宽度(PSIZE)为’32位’。
2.6 错误管理
读写一个保留的地址区域，将会产生DMA传输错误。当在DMA读写操作时发生DMA传输错误时，硬件会自动地清除发生错误的通道所对应的通道配置寄存器(DMA_CCRx)的EN位，该通道操作被停止。此时，在DMA_IFR寄存器中对应该通道的传输错误中断标志位(TEIF)将被置位，如果在DMA_CCRx寄存器中设置了传输错误中断允许位，则将产生中断。
2.7 中断
每个DMA通道都可以在DMA传输过半、传输完成和传输错误时产生中断。为应用的灵活性考虑，通过设置寄存器的不同位来打开这些中断。

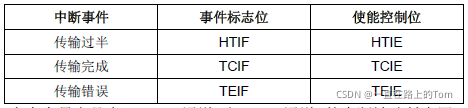

表 DMA中断请求
我们也可以通过查询这些位来获得当前 DMA 传输的状态。这里我们常用的是 TCIFx位，即数据流 x 的 DMA 传输完成与否标志。
注意：在大容量产品中， DMA2 通道 4 和 DMA2 通道 5 的中断被映射在同一个中断向量上。在互联型产品 中， DMA2 通道 4 和 DMA2 通道 5 的中断分别有独立的中断向量。所有其他的 DMA 通道都有自己的 中断向量
2.8 DMA请求映像
STM32F10x系列芯片最多有2个DMA控制器（DMA2仅存在大容量产品中），DMA1有7个通道。DMA2有5个通道。每个通道专门用来管理来自于一个或多个外设对存储器访问的请求。还有一个仲裁起来协调各个DMA请求的优先权。
DMA1控制器：
从外设(TIMx[x=1、2、3、4]、ADC1、SPI1、SPI/I2S2、I2Cx[x=1、2]和USARTx[x=1、2、3])产生的7个请求，通过逻辑或输入到DMA1控制器，这意味着同时只能有一个请求有效。参见下图的DMA1请求映像。
外设的DMA请求，可以通过设置相应外设寄存器中的控制位，被独立地开启或关闭。
图 DMA1请求映像

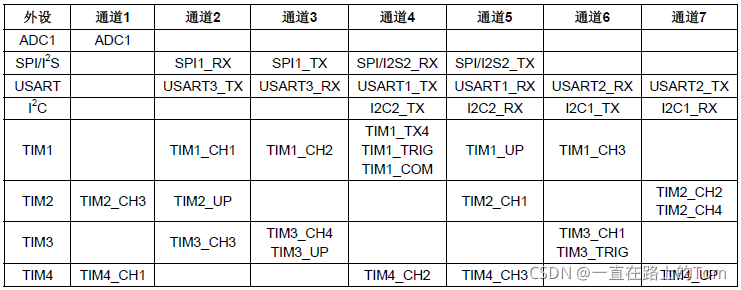

表 各个通道的DMA1请求一览
DMA2控制器：
从外设(TIMx[5、6、7、8]、ADC3、SPI/I2S3、UART4、DAC通道1、2和SDIO)产生的5个请求，经逻辑或输入到DMA2控制器，这意味着同时只能有一个请求有效。参见下图的DMA2请求映像。
外设的DMA请求，可以通过设置相应外设寄存器中的DMA控制位，被独立地开启或关闭。
注意： DMA2控制器及相关请求仅存在于大容量产品和互联型产品中。

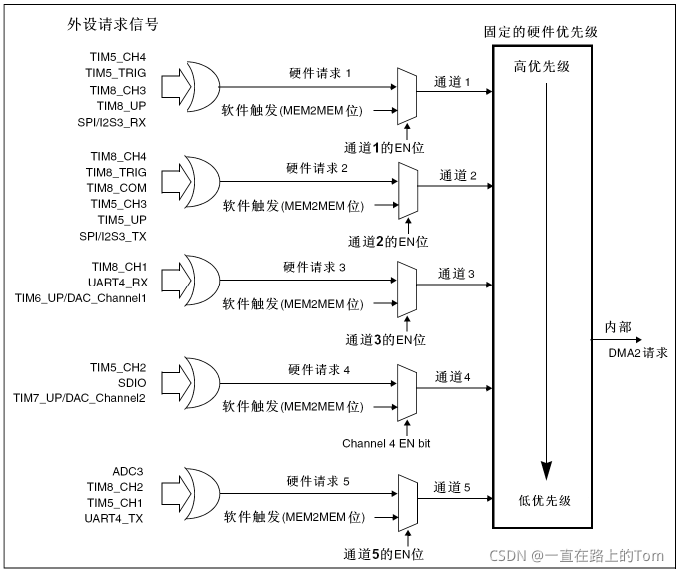

图 DMA2请求映像

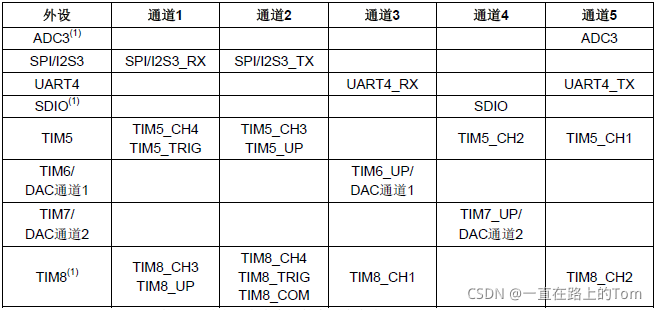

表 各个通道的DMA2请求一览
2.9 DMA的内存占用
在STM32控制器中，芯片采用Cortex-MX架构，总线结构有了很大的优化，DMA占用另外的地址总线，并不会与CPU的系统总线发生冲突。也就是说，DMA的使用不会影响CPU的运行速度。
但是要注意注意：DMA 控制器和Cortex-M3核共享系统数据总线执行直接存储器数据传输。当CPU和DMA同时访问相同的目标(RAM或外设)时，DMA请求可能会停止 CPU访问系统总线达若干个周期，总线仲裁器执行循环调度，以保证CPU至少可以得到一半的系统总线(存储器或外设)带宽。
3 DMA相关配置寄存器
DMA配置参数包括：通道地址、优先级、数据传输方向、存储器/外设数据宽度、存储器/外设地址是否增量、循环模式、数据传输量。

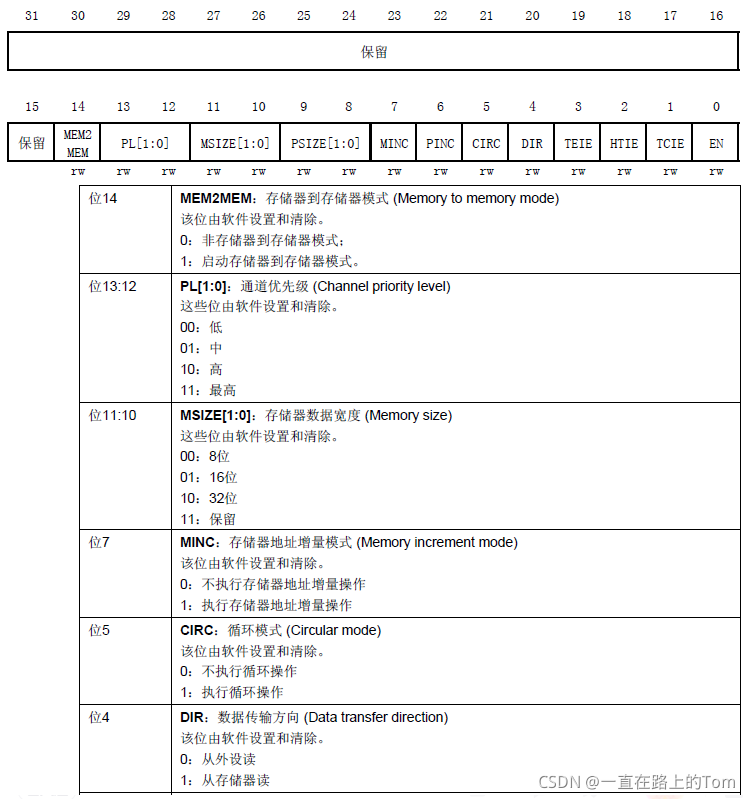

3.1 DMA通道x配置寄存器（DMA_CCRx）
作用：配置DMA通道模式、优先级、数据宽度、是否增量、传输方向、是否增量参数。

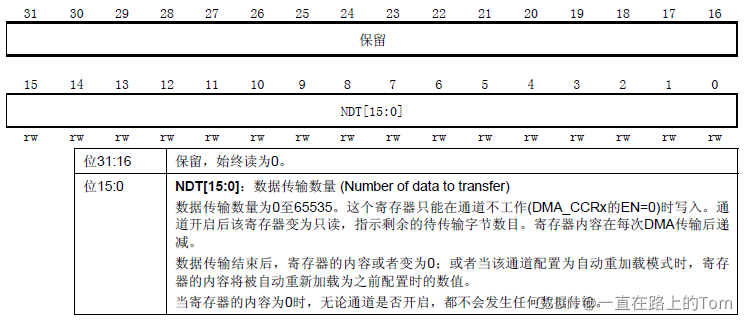

3.2 DMA通道x传输数量寄存器（DMA_CNDTRx）
作用：配置DMA通道的数据传输数量，范围为0-65535。
主要注意：该寄存器的值会随着传输的进行而减少，当该寄存器的值为0的时候，就代表着此次传输已经全部结束了。也就是说，当DMA通道开启传输了之后，该寄存器变成只读，指示的是数据传输数量中剩余待传输的字节数目。

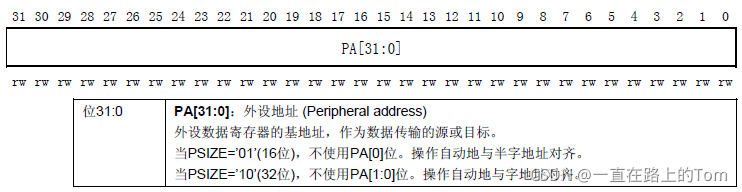

3.3 DMA通道x外设地址寄存器（DMA_CPARx）
作用：配置DMA通道的外设地址。比如使用串口1的数据引脚，则该寄存器必须写上0x40013804（其实就是串口数据寄存器的地址，&USART1->DR的值）。
主要注意：当通道已经开启（被使能），此时DMA通道外设地址寄存器就不能修改了。

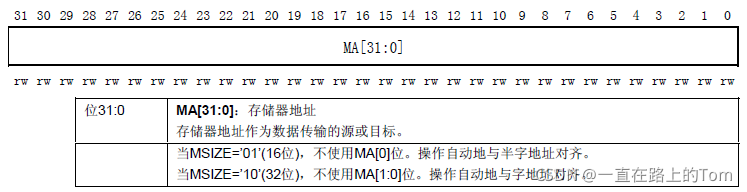

3.4 DMA通道x存储器地址寄存器（DMA_CMARx）
作用：配置DMA通道存储器地址。
主要注意：当通道已经开启（被使能），此时DMA通道存储器地址寄存器就不能修改了。

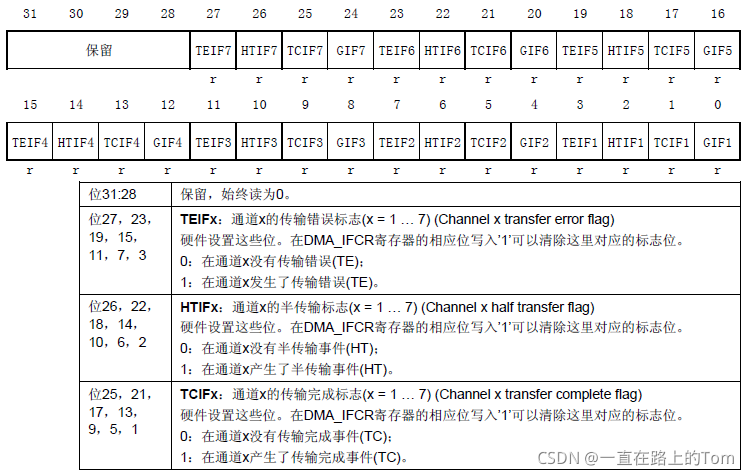

3.5 DMA中断状态寄存器（DMA_ISR）
作用：可以获取DMA传输的状态标志。
注意：此寄存器为只读寄存器，所以在这些位被置位后只能通过其他的操作来清除。
3.6 DMA中断标志清除寄存器（DMA_IFCR）
作用：通过往寄存器内写1来清除DMA_ISR被置位的位。
4 DMA相关配置库函数
4.1 1个初始化函数
void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct); 作用：初始化DMA通道外设寄存器地址、数据存储器地址、数据传输的方向、传输的数据量、外设和存储器的增量模式、外设和存储器的数据宽度、是否开启循环模式。
这里有必要介绍一下 DMA_InitTypeDef structure，DMA_InitTypeDef 定义于文件“stm32f10x_dma.h”：
typedef struct
{
uint32_t DMA_PeripheralBaseAddr; //外设基地址
uint32_t DMA_MemoryBaseAddr; //存储器基地址
uint32_t DMA_DIR; //数据传输方向
uint32_t DMA_BufferSize; //通道传输数据量
uint32_t DMA_PeripheralInc;//外设增量模式
uint32_t DMA_MemoryInc; //存储器增量模式
uint32_t DMA_PeripheralDataSize; //外设数据宽度
uint32_t DMA_MemoryDataSize; //存储器数据宽度
uint32_t DMA_Mode; //模式：是否循环
uint32_t DMA_Priority; //优先级
uint32_t DMA_M2M; //是否存储器到存储器方式
} DMA_InitTypeDef; DMA_PeripheralBaseAddr：该参数用以定义 DMA 外设基地址
DMA_MemoryBaseAddr：该参数用以定义 DMA 内存基地址
DMA_DIR：规定外设是作为数据传输的目的地还是来源（数据传输方向），该参数的取值范围如下表。
| DMA_DIR 值 | 描述 |
|---|---|
| DMA_DIR_PeripheralDST | 外设作为数据传输的目的地 |
| DMA_DIR_PeripheralSRC | 外设作为数据传输的来源 |
DMA_BufferSize：用以定义指定 DMA 通道的 DMA 缓存的大小，单位为数据单位。根据传输方向，数据单位等于结构中参数 DMA_PeripheralDataSize 或者参数 DMA_MemoryDataSize 的值。
DMA_PeripheralInc：用来设定外设地址寄存器递增与否。该参数的取值范围如下表。
| DMA_PeripheralInc 值 | 描述 |
|---|---|
| DMA_PeripheralInc_Enable | 外设地址寄存器递增 |
| DMA_PeripheralInc_Disable | 外设地址寄存器不变 |
DMA_MemoryInc：用来设定内存地址寄存器递增与否。该参数的取值范围如下表。
| DMA_MemoryInc 值 | 描述 |
|---|---|
| DMA_PeripheralInc_Enable | 内存地址寄存器递增 |
| DMA_PeripheralInc_Disable | 内存地址寄存器不变 |
DMA_PeripheralDataSize：设定了外设数据宽度。该参数的取值范围如下表。
| DMA_PeripheralDataSize 值 | 描述 |
| DMA_PeripheralDataSize_Byte | 数据宽度为 8 位 |
| DMA_PeripheralDataSize_HalfWord | 数据宽度为 16 位 |
| DMA_PeripheralDataSize_Word | 数据宽度为 32 位 |
DMA_MemoryDataSize：设定了外设数据宽度。该参数的取值范围如下表。
| DMA_MemoryDataSize 值 | 描述 |
| DMA_MemoryDataSize_Byte | 数据宽度为 8 位 |
| DMA_MemoryDataSize_HalfWord | 数据宽度为 16 位 |
| DMA_MemoryDataSize_Word | 数据宽度为 32 位 |
DMA_Mode：设置了 DMA 的工作模式。该参数的取值范围如下表。
| DMA_Mode 值 | 描述 |
|---|---|
| DMA_Mode_Circular | 工作在循环缓存模式 |
| DMA_Mode_Normal | 工作在正常缓存模式 |
注意：当指定 DMA 通道数据传输配置为内存到内存时，不能使用循环缓存模式。
DMA_Priority：设定 DMA 通道 x 的软件优先级。该参数的取值范围如下表。
| DMA_Priority 值 | 描述 |
| DMA_Priority_VeryHigh DMA | 通道 x 拥有非常高优先级 |
| DMA_Priority_High DMA | 通道 x 拥有高优先级 |
| DMA_Priority_Medium DMA | 通道 x 拥有中优先级 |
| DMA_Priority_Low DMA | 通道 x 拥有低优先级 |
DMA_M2M：使能 DMA 通道的内存到内存传输。该参数的取值范围如下表。
| DMA_M2M 值 | 描述 |
|---|---|
| DMA_M2M_Enable DMA | 通道 x 设置为内存到内存传输 |
| DMA_M2M_Disable DMA | 通道 x 没有设置为内存到内存传输 |
4.2 2个使能函数
void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);
void DMA_ITConfig(DMA_Channel_TypeDef* DMAy_Channelx, uint32_t DMA_IT, FunctionalState NewState);作用：前者使能DMA通道；后者使能DMA通道中断。
4.3 2个传输数据量函数
void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);
uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);作用：前者设置DMA通道的传输数据量（DMA处于关闭状态）；后者获取当前DMA通道传输剩余数据量（DMA处于开启状态）。
4.4 4个状态位函数
FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);
void DMA_ClearFlag(uint32_t DMAy_FLAG);
ITStatus DMA_GetITStatus(uint32_t DMAy_IT);
void DMA_ClearITPendingBit(uint32_t DMAy_IT);作用：获取DMA通道的各种状态位，并能清除这些状态位。
4.5 8个外设DMA使能函数
void USART_DMACmd(USART_TypeDef* USARTx, uint16_t USART_DMAReq, FunctionalState NewState);
void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void DAC_DMACmd(uint32_t DAC_Channel, FunctionalState NewState);
void I2C_DMACmd(I2C_TypeDef* I2Cx, FunctionalState NewState);
void SDIO_DMACmd(FunctionalState NewState);
void SPI_I2S_DMACmd(SPI_TypeDef* SPIx, uint16_t SPI_I2S_DMAReq, FunctionalState NewState);
void TIM_DMAConfig(TIM_TypeDef* TIMx, uint16_t TIM_DMABase, uint16_t TIM_DMABurstLength);
void TIM_DMACmd(TIM_TypeDef* TIMx, uint16_t TIM_DMASource, FunctionalState NewState);作用：用于使能外设的DMA通道。
5 DMA的一般步骤
实验目标：利用外部按键KEY0来控制DMA的传送，每按一次KEY0，DMA就传送一次数据到USART1，然后在TFTLCD模块上显示进度等信息。
1）使能DMA时钟。调用函数：RCC_AHBPeriphClockCmd()；
2）初始化DMA通道参数。调用函数：DMA_Init()；
3）使能串口DMA发送，串口DMA使能函数。调用函数：USART_DMACmd()；
4）使能DMA1通道，启动传输。调用函数：DMA_Cmd()；
5）查询DMA传输状态。调用函数：DMA_GetFlagStatus()；
6）获取/设置通道当前剩余数据量。调用函数：DMA_GetCurrDataCounter()；DMA_SetCurrDataCounter()。
下面按照这个一般步骤来进行一个简单的DMA程序：
DMA_InitTypeDef DMA_InitStructure;
u16 DMA1_MEM_LEN;//保存DMA每次数据传送的长度
//DMA1的各通道配置
//这里的传输形式是固定的,这点要根据不同的情况来修改
//从存储器->外设模式/8位数据宽度/存储器增量模式
//DMA_CHx:DMA通道CHx
//cpar:外设地址
//cmar:存储器地址
//cndtr:数据传输量
void MYDMA_Config(DMA_Channel_TypeDef* DMA_CHx,u32 cpar,u32 cmar,u16 cndtr)
{
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); //使能DMA传输
DMA_DeInit(DMA_CHx); //将DMA的通道1寄存器重设为缺省值
DMA1_MEM_LEN=cndtr;
DMA_InitStructure.DMA_PeripheralBaseAddr = cpar; //DMA外设基地址
DMA_InitStructure.DMA_MemoryBaseAddr = cmar; //DMA内存基地址
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST; //数据传输方向，从内存读取发送到外设
DMA_InitStructure.DMA_BufferSize = cndtr; //DMA通道的DMA缓存的大小
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址寄存器不变
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //内存地址寄存器递增
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //数据宽度为8位
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //数据宽度为8位
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; //工作在正常模式
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium; //DMA通道 x拥有中优先级
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //DMA通道x没有设置为内存到内存传输
DMA_Init(DMA_CHx, &DMA_InitStructure); //根据DMA_InitStruct中指定的参数初始化DMA的通道USART1_Tx_DMA_Channel所标识的寄存器
}
//开启一次DMA传输
void MYDMA_Enable(DMA_Channel_TypeDef*DMA_CHx)
{
DMA_Cmd(DMA_CHx, DISABLE ); //关闭USART1 TX DMA1 所指示的通道
DMA_SetCurrDataCounter(DMA_CHx,DMA1_MEM_LEN);//DMA通道的DMA缓存的大小
DMA_Cmd(DMA_CHx, ENABLE); //使能USART1 TX DMA1 所指示的通道
} #define SEND_BUF_SIZE 8200 //发送数据长度,最好等于sizeof(TEXT_TO_SEND)+2的整数倍.
u8 SendBuff[SEND_BUF_SIZE]; //发送数据缓冲区
const u8 TEXT_TO_SEND[]={"STM32F1 DMA 串口实验"};
int main(void)
{
u16 i;
u8 t=0;
u8 j,mask=0;
float pro=0; //进度
delay_init(); //延时函数初始化
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
uart_init(115200); //串口初始化为115200
LED_Init(); //初始化与LED连接的硬件接口
LCD_Init(); //初始化LCD
KEY_Init(); //按键初始化
MYDMA_Config(DMA1_Channel4,(u32)&USART1->DR,(u32)SendBuff,SEND_BUF_SIZE);//DMA1通道4,外设为串口1,存储器为SendBuff,长度SEND_BUF_SIZE.
POINT_COLOR=RED;//设置字体为红色
LCD_ShowString(30,50,200,16,16,"WarShip STM32");
LCD_ShowString(30,70,200,16,16,"DMA TEST");
LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
LCD_ShowString(30,110,200,16,16,"2015/1/15");
LCD_ShowString(30,130,200,16,16,"KEY0:Start");
//显示提示信息
j=sizeof(TEXT_TO_SEND);
for(i=0;i<SEND_BUF_SIZE;i++)//填充数据到SendBuff
{
if(t>=j)//加入换行符
{
if(mask)
{
SendBuff[i]=0x0a;
t=0;
}else
{
SendBuff[i]=0x0d;
mask++;
}
}else//复制TEXT_TO_SEND语句
{
mask=0;
SendBuff[i]=TEXT_TO_SEND[t];
t++;
}
}
POINT_COLOR=BLUE;//设置字体为蓝色
i=0;
while(1)
{
t=KEY_Scan(0);
if(t==KEY0_PRES)//KEY0按下
{
LCD_ShowString(30,150,200,16,16,"Start Transimit....");
LCD_ShowString(30,170,200,16,16," %");//显示百分号
printf("\r\nDMA DATA:\r\n");
USART_DMACmd(USART1,USART_DMAReq_Tx,ENABLE); //使能串口1的DMA发送
MYDMA_Enable(DMA1_Channel4);//开始一次DMA传输！
//等待DMA传输完成，此时我们来做另外一些事，点灯
//实际应用中，传输数据期间，可以执行另外的任务
while(1)
{
if(DMA_GetFlagStatus(DMA1_FLAG_TC4)!=RESET) //判断通道4传输完成
{
DMA_ClearFlag(DMA1_FLAG_TC4);//清除通道4传输完成标志
break;
}
pro=DMA_GetCurrDataCounter(DMA1_Channel4);//得到当前还剩余多少个数据
pro=1-pro/SEND_BUF_SIZE;//得到百分比
pro*=100; //扩大100倍
LCD_ShowNum(30,170,pro,3,16);
}
LCD_ShowNum(30,170,100,3,16);//显示100%
LCD_ShowString(30,150,200,16,16,"Transimit Finished!");//提示传送完成
}
i++;
delay_ms(10);
if(i==20)
{
LED0=!LED0;//提示系统正在运行
i=0;
}
}
}5.1 MYDMA_Enable函数
传输数据量寄存器的值，在DMA的传输过程中，该值会随着传输的进行而减少，当该寄存器的值为0的时候，就代表着此次传输已经全部结束了。在没有设置循环模式的情况下，想要下一次DMA传输的时候，还保持原有的传输数据，就需要重新赋予该寄存器应有的值。
该寄存器在DMA使能的情况下，是一个只读寄存器，也就是说，要想改变这个寄存器，必须先要让DMA失能：
DMA_Cmd(DMA_CHx, DISABLE ); //关闭USART1 TX DMA1 所指示的通道
DMA_SetCurrDataCounter(DMA_CHx,DMA1_MEM_LEN);//DMA通道的DMA缓存的大小
DMA_Cmd(DMA_CHx, ENABLE); //使能USART1 TX DMA1 所指示的通道 5.2 main函数
在main函数中，先判断DMA1通道4传输完成，这里需要用到一个标志位判断：
if(DMA_GetFlagStatus(DMA1_FLAG_TC4)!=RESET) //判断通道4传输完成
{
DMA_ClearFlag(DMA1_FLAG_TC4);//清除通道4传输完成标志
break;
}六、总结
其实DMA的配置并不难，按照上面的配置过程配置即可。在使用DMA的时候，如果启用了DMA传输中断，还要写相应的中断函数，在中断函数中切记要清除中断标志位。DMA只有在传输完成或传输过半或者传输出错才会产生中断（前提打开了中断），对于DMA定长数据传输的时候，建议使用中断，对于不定长数据，以串口为例，可以结合串口空闲中断来使用。因为中断不是本文内容，这里不做讲解。**还是要说一下的就是DMA通道一旦使能便开始传输数据，如果是接收数据，可以先使能DMA通道再等待数据接收；如果是发送数据，最好配置好发送缓存再使能DMA通道。**最后说明一下，本文为了后续讲解串口DMA和SPI DMA时候方便写下，所以对于各类的DMA运用还需大家结合实际运用。
扫一扫
1565
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
