一、CRP引入

1、什么是CRP?

关键渲染路径是浏览器将 HTML、CSS JavaScript 转换为在屏幕上呈现的像素内容所经历的一系列步骤。

2、为什么要了解CRP？

在浏览器输入网址向服务器发送请求后返回html等相关内容，那么浏览器是怎样将内容呈现到网页上的呢？当了解了这一过程之后才能进一步提升网站的渲染效率，进而优化，那么接下来先了解CRP的执行过程把。

二、CRP执行步骤

1、总览

①构建DOM

将Html解析成许多Tokens
将Tokens转换成nodes节点
将nodes节点组合汇聚成Dom树

②构建CSSOM（CSS Object Model）

解析css文件，并构建CSSOM树（过程类似DOM）

③构建Render

将生成的DOM树和CSSOM树结合生成Render树

④Layout

对比每个元素的位置并计算出相对于布局视口的尺寸

⑤Paint

根据布局将render树转换成像素最终绘制到屏幕上

其中DOM树的构建是逐步进行的，而CSSOM是完整构建的,至于JS是会阻塞DOM的构建，后面会详细介绍。

2、DOM树的构建

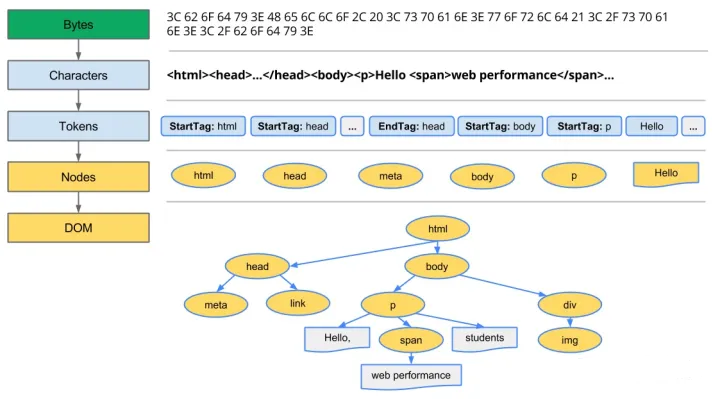

首先浏览器从服务器获取到的html文档流本身是二进制文件，通过浏览器解析生成对应的Tokens令牌（一个个以StartTag标识开始标签，EndTag标识结束标签，以及其他具体内容)，在将所有的Tokens令牌转换成Nodes节点，最终组合成对应的DOM树。

3、构建CSSOM

假设有如下css样式：

body {
  font-size: 16px;
}

p {
  font-weight: bold;
}

span {
  color: red;
}

p span {
  display: none;
}

img {
  float: right;
}

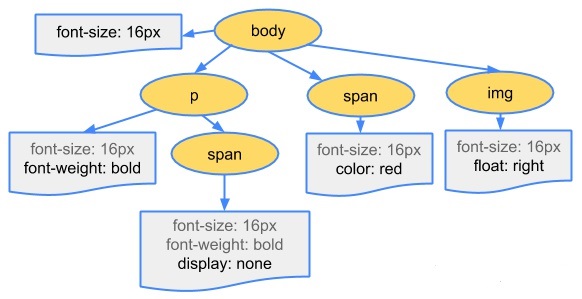

那么最终构建的cssom树如下（其中和DOM构建方式类似）

4、构建Render Tree

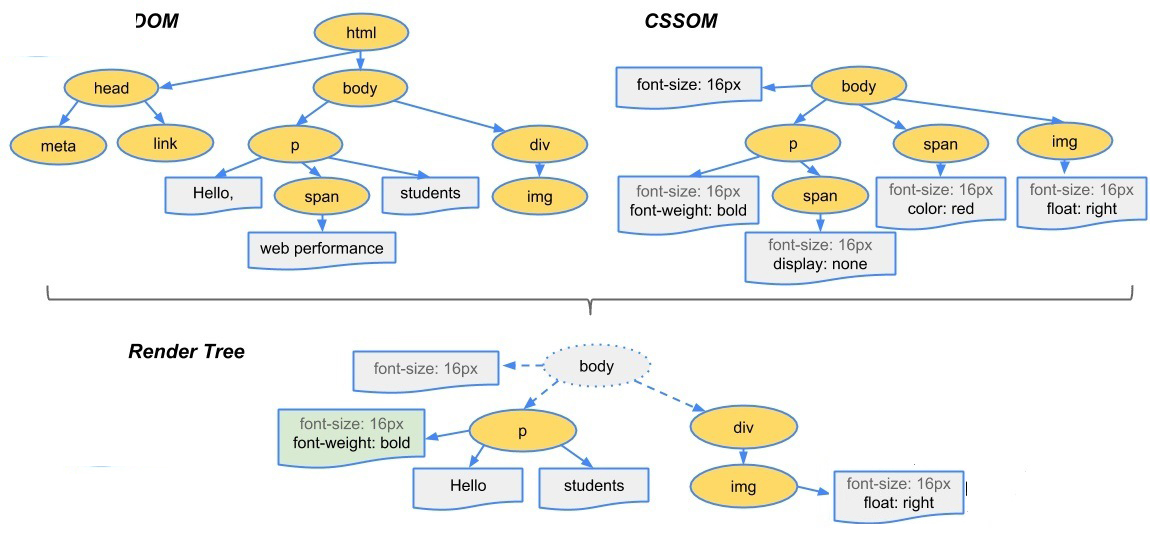

如果只从概念上看很容易误导Render Tree就是简单的DOM+CSSOM的结合，其实还是有所区别的，因为浏览器只构建在屏幕上显示的内容，如html中<head>和<meta>就无须构建了，以及使用display:none不显示的内容都不会构建，即只遍历每个可见的节点。

（注：隐藏的组件仍然还会构建，如：visibility: hidden ）

可以发现p下的span是不可见的，因此最终Render树并没有构建。

5、Layout

目前我们已经得到节点的所有信息了，但是还不知道相对于当前Viewport的位置和大小，Layout就是计算这两个信息的。

这块就不在赘述。

6、Paint

浏览器将每一个节点以像素显示在屏幕上，最终我们看到页面。

7、js对DOM和CSSOM的影响

<html>
  <head>
    	<meta name="viewport" content="width=device-width">
  		<link href="style.css" ref="stylesheet">
  </head>
	<body>
    <p>
     Awesome page
      <script>
        var e=document.getElementsByTagName('p')[0];
        e.style.color="red";
      </script>
      is awesome
    </p>
  </body>
</html>

p{ color:black}

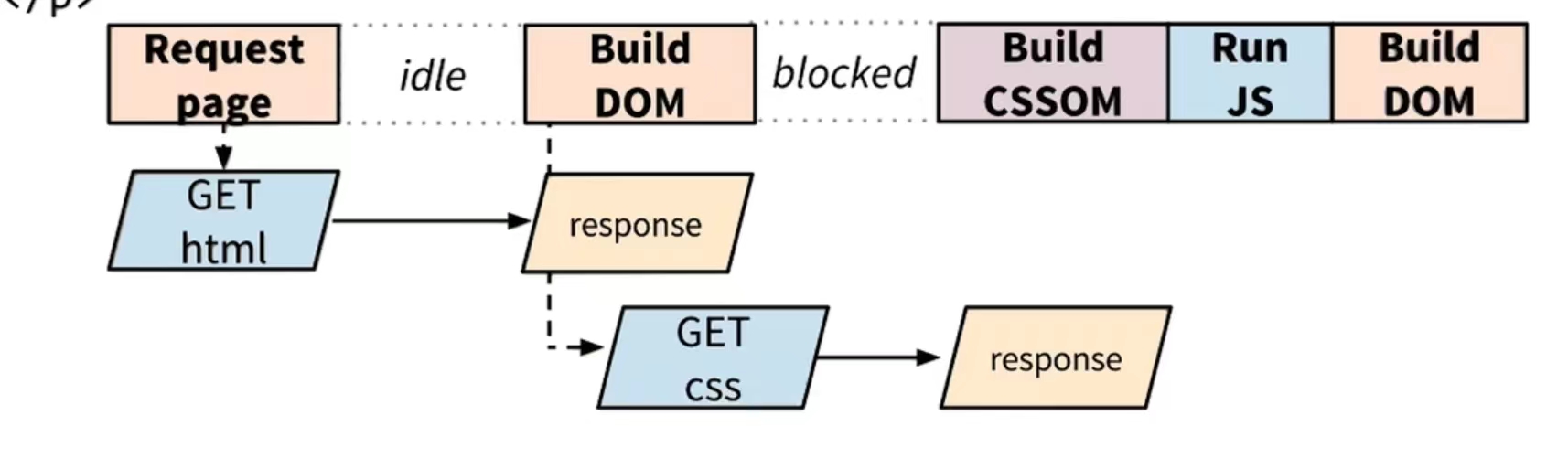

这里我们需要知道一件事情就是浏览器是多线程的，js是单线程的，因此，其实本身DOM树的构建和CSSOM树的构建是异步的互不影响。知道这一点之后我们再来思考一个问题，script标签里面包裹的js内容可能会改变DOM树的内容也可能改变CSSOM树的内容，但是编译器无法知晓所以js具体影响的内容所以索性会阻塞DOM树的构建，等到js运行完成在继续进行DOM树的构建，但是问题又来了，CSSOM树的也可能会受到影响呀，所以就规定了等到CSSOM构建完毕在运行js，也就是说js的执行需要等到css加载完毕才会执行，因此最终呈现的效果图为：

再来看如下代码采用异步加载js的方式：

<html>
  <head>
    	<meta name="viewport" content="width=device-width">
  		<link href="style.css" ref="stylesheet">
    	<script src="main.js" async></script>//这里主要讲解使用的async
  </head>
	<body>
    <p> Awesome page is awesome</p>
  </body>
</html>

如果使用异步脚本，脚本的网络请求优先级降低，且网络请求期间不阻塞 DOM 构建，直到请求完成才开始执行脚本。（注：内联js使用async无效）
