Solid Works 2020 开启“小金球”
一、操作须知
免责声明:修改注册表有一定风险,若继续进行操作表明你有能力承担相应的风险,带来的损失与笔者无关!
注意事项:操作前请先关闭正在运行的SolidWorks!
A卡请看这里
N卡请看这里
二、A卡请看这里
1、对于AMD显卡,以笔者的AMD Radeon R5 430

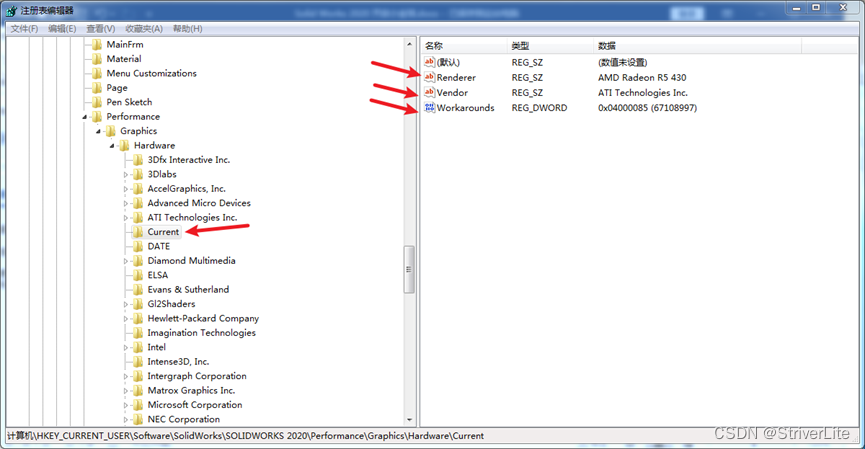

为例,我们首先定位到注册表位置:HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS 2020\Performance\Graphics\Hardware\Current
记下这三个值:Render
即SolidWorks认出的你的显卡型号,Vendor
即Solidworks认出的你的显卡厂商,Workarounds
即Solidworks认出来的显卡标识码(个人理解,如有误请指出)。
2、随后定位到:HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS 2020\Performance\Graphics\Hardware\Gl2Shaders\R420

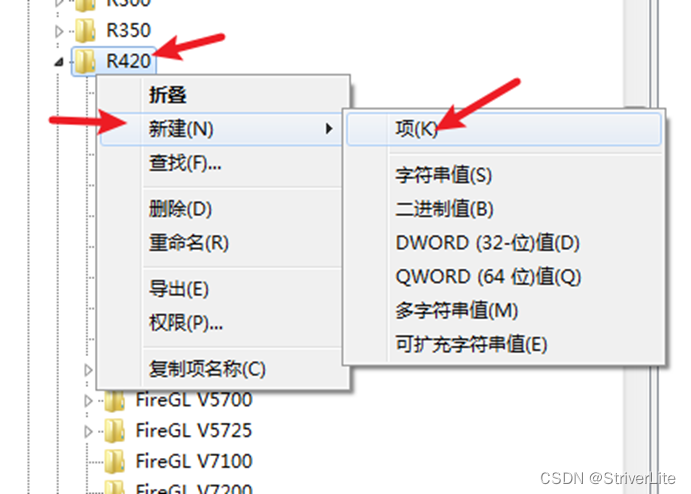

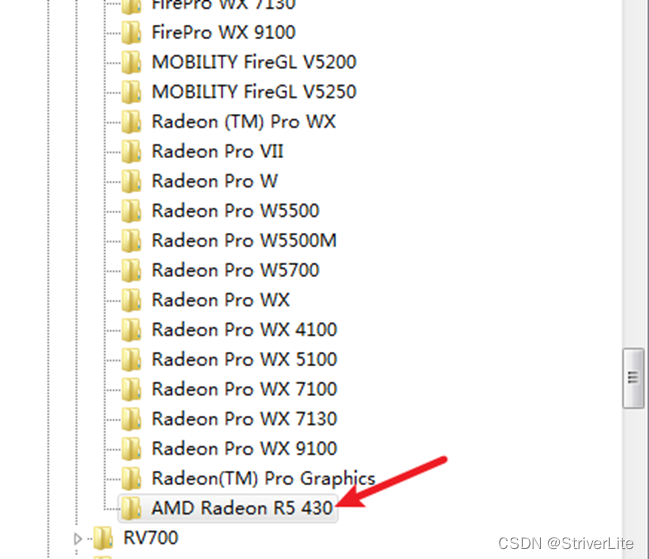

在里面新建项,并命名为刚才找到的显卡名字,笔者为:AMD Radeon R5 430

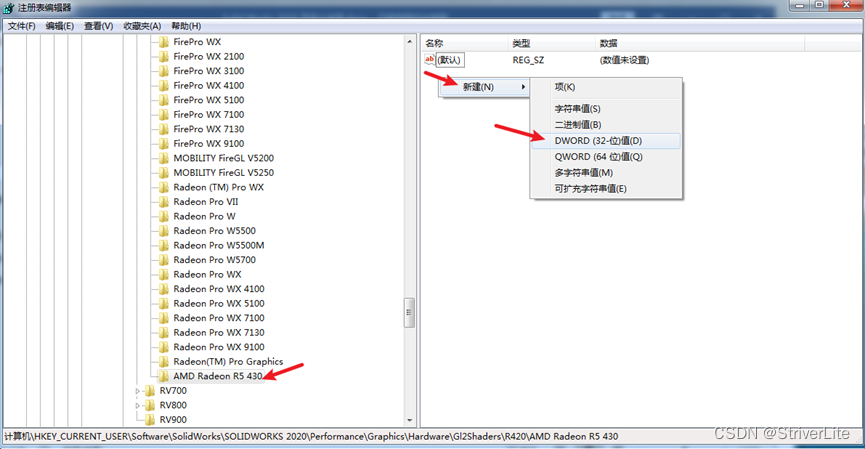

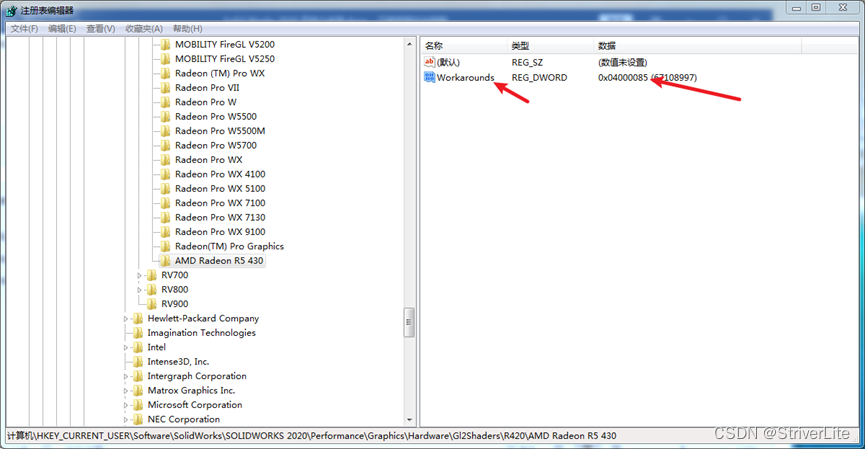

随后到右边新建DWORD,并命名位:Workarounds,再将里面的值设置为前记下来的值。

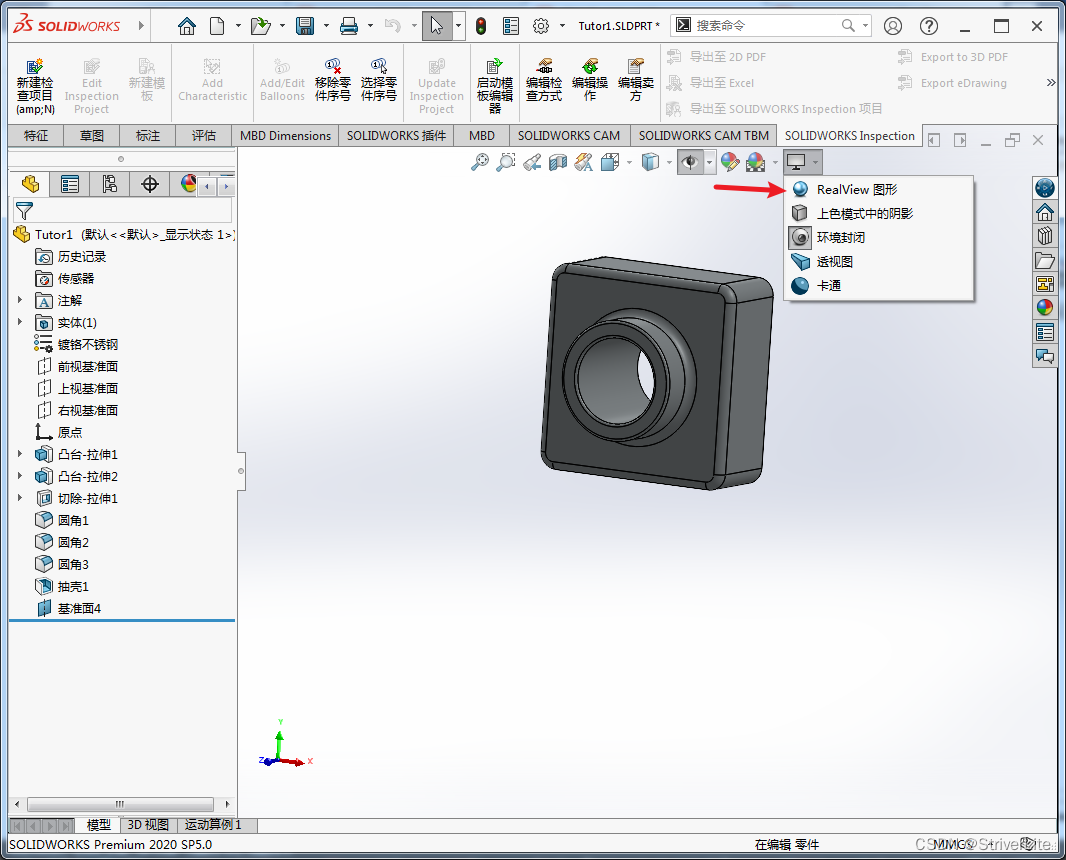

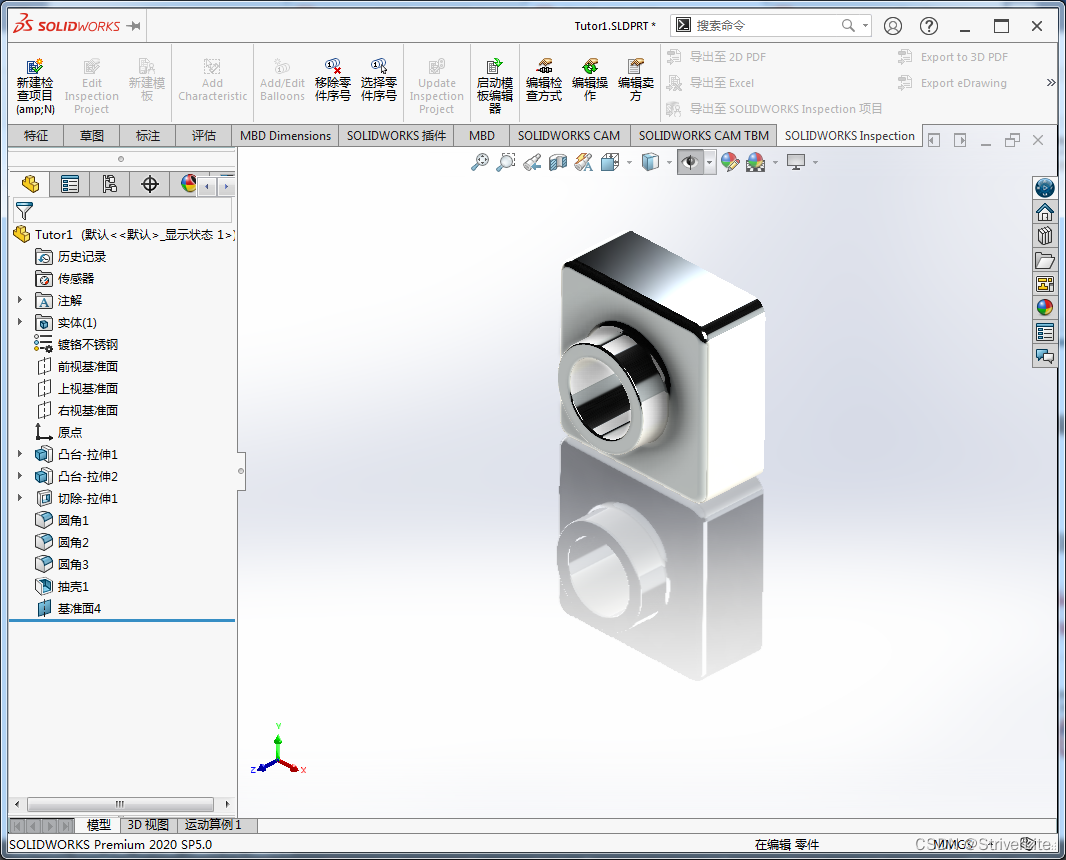

3、再次打开Solidworks,查看效果。
小声吐槽:现在是不是应该叫它“小蓝球”了,2333333
Enjoy!Have Fun!
马后炮:经过对注册表的观察,发现Radeon系列显卡好像都可以将Workarounds值设置为:32408
,如果用上面找到的值设置后遇到问题(例如材质无法正常显示,特别是A卡),就按照这里的方法找同系列显卡的值。
三、N卡请看这里
1、对于Nvidia显卡,以笔者的NVIDIA GeForce RTX 3060 Laptop GPU为例,我们首先定位到注册表位置:HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS 2020\Performance\Graphics\Hardware\Current
同理,记下上图中的三个值。

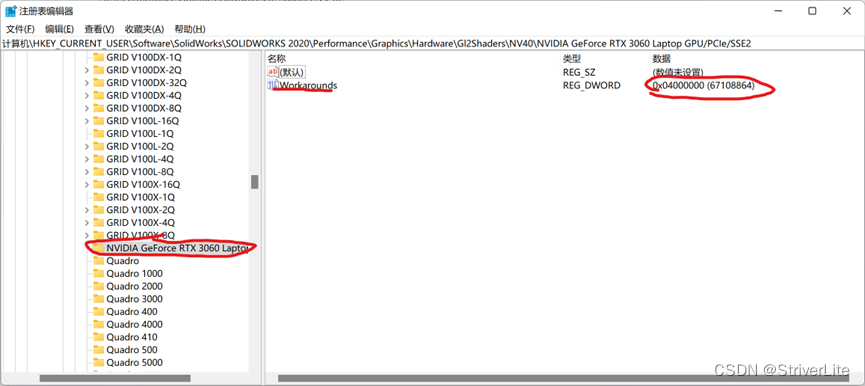

2、随后定位到:HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS 2020\Performance\Graphics\Hardware\Gl2Shaders\NV40
在里面新建项,并命名为刚才找到的显卡名字,笔者为:NVIDIA GeForce RTX 3060 Laptop GPU/PCIe/SSE2
,随后到右边新建DWORD
,并命名位:Workarounds
,再将里面的值设置为前面记下来的值
,比如笔者是4000000
。

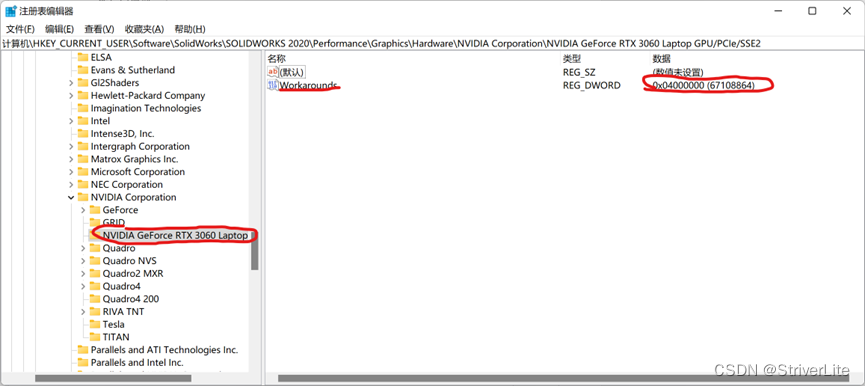

3、再定位到:HKEY_CURRENT_USER\Software\SolidWorks\SOLIDWORKS 2020\Performance\Graphics\Hardware\NVIDIA Corporation
在里面新建项,并命名为刚才找到的显卡名字,笔者为:NVIDIA GeForce RTX 3060 Laptop GPU/PCIe/SSE2
,随后到右边新建DWORD
,并命名位:Workarounds
,再将里面的值设置为前面记下来的值
。

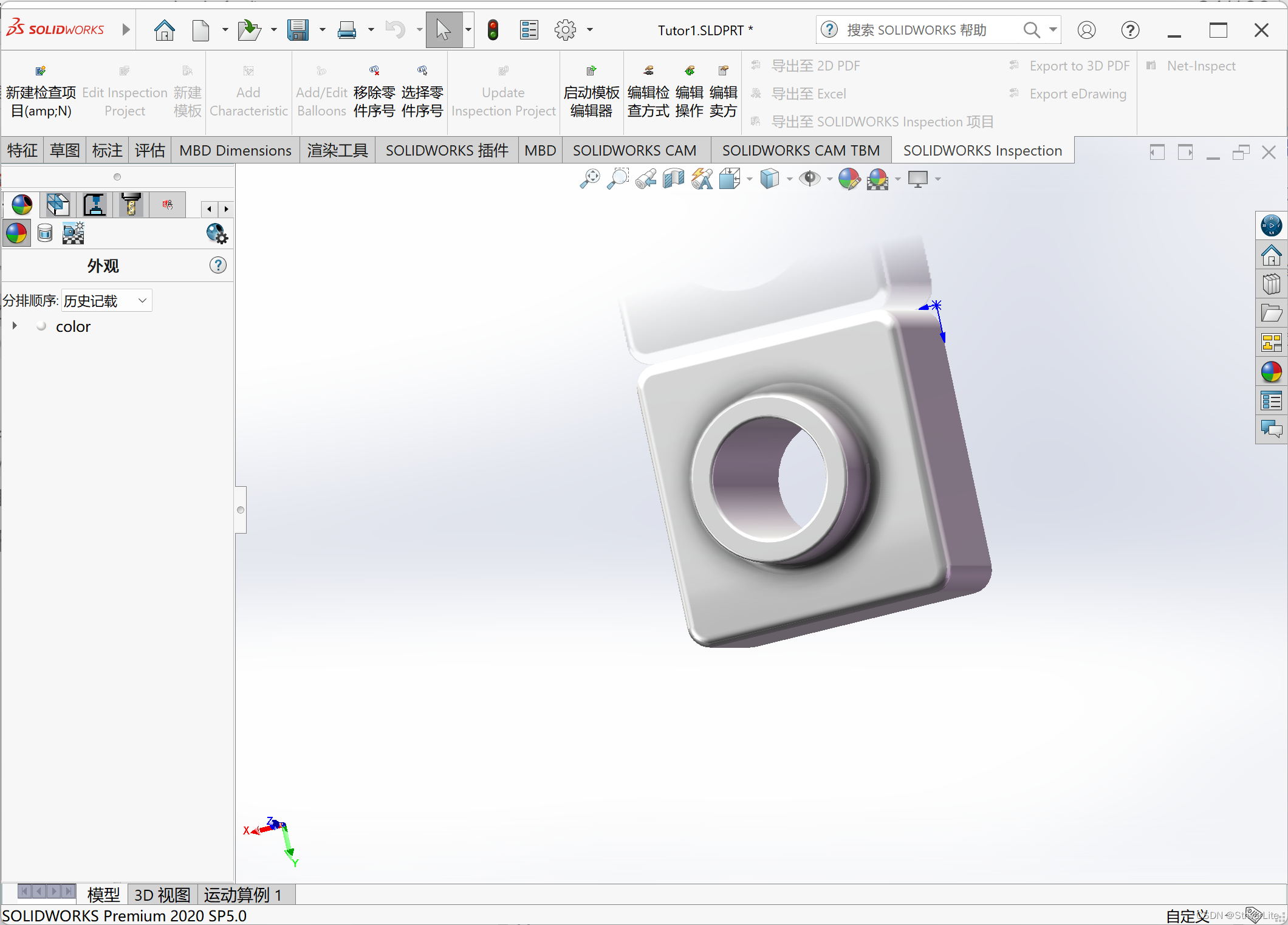

4、再次打开Solidworks,查看效果。
PS:这里效果没上面好是因为没选择材质233,这可是用的3060啊!

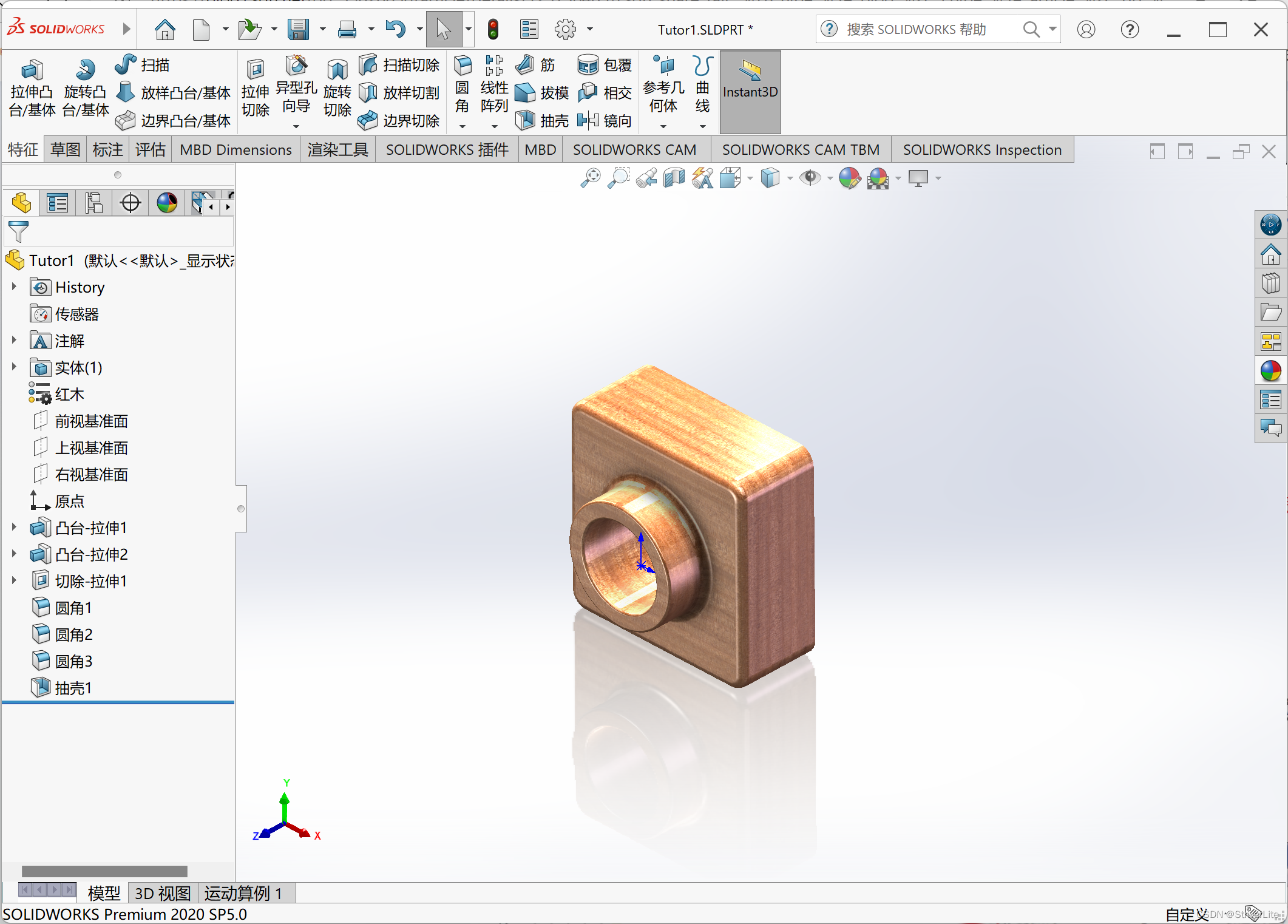

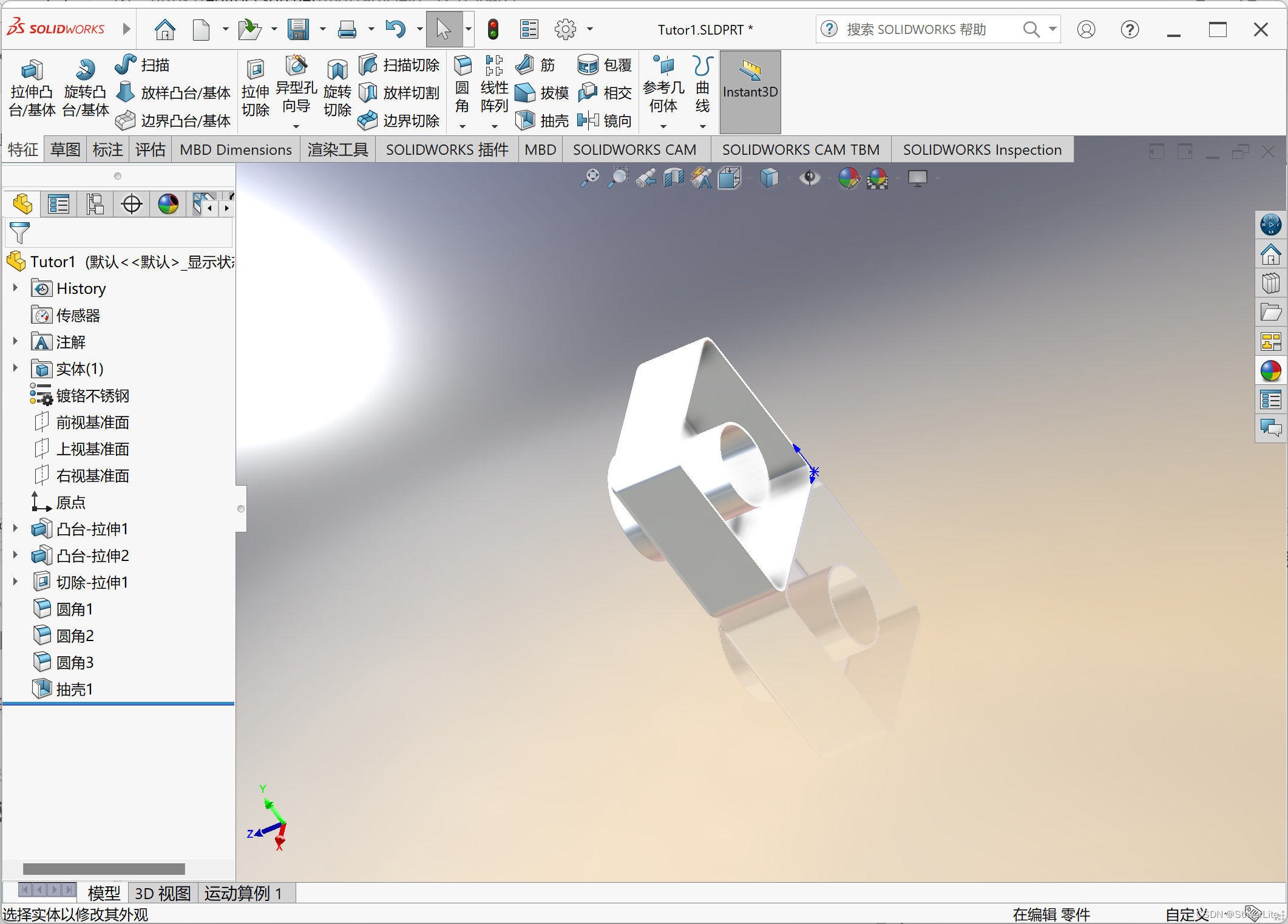

补一张图:RTX,ON!
有一点说明一下:图中不止一个光源!
上面的图不够明显?换个材质再来一张!
Enjoy!Have Fun!
