ICMP报文的详细解读

一、ICMP报文基础

​ICMP（Internet Control Message Protocol，互联网控制报文协议）​是TCP/IP协议族的核心协议之一，主要用于在IP主机和路由器之间传递控制消息。这些消息虽然不传输用户数据，但对网络诊断、错误报告和路由控制至关重要。

​关键特性​：
1、工作在网络层（OSI第三层）
2、作为IP协议的附属协议（IPv4中协议号1，IPv6中Next Header值58）
3、不提供可靠传输机制（不保证报文到达）

二、ICMP报文的核心作用

​功能类别​	​具体用途​
网络诊断	Ping测试、路径追踪(traceroute)
错误报告	目标不可达、超时、参数错误等通知
路由控制	重定向最佳路由、MTU发现
邻居发现	IPv6中的地址解析、路由器发现（NDP协议）
网络管理	时间戳请求、路由器通告等（部分功能已逐渐被替代）

三、常见ICMP报文类型示例

1. 网络诊断类

​类型​	​名称​	​用途​	​典型工具​
Type=0	Echo Reply	ping响应	ping
Type=8	Echo Request	ping请求	ping
Type=11	Time Exceeded	TTL超时（traceroute核心机制）	traceroute

2. 错误报告类

​类型​	​名称​	​触发场景​
Type=3	Destination Unreachable	目标主机/端口不可达
Type=5	Redirect	发现更优路由时通知发送方
Type=12	Parameter Problem	IP头部字段错误

3. 路由控制类

​类型​	​名称​	​功能​
Type=9	Router Advertisement	路由器定期通告网络信息
Type=10	Router Solicitation	主机主动请求路由器信息
Type=4	Source Quench	请求降低发送速率（已弃用）

4. 补充说明

常用ICMPv6类型示例

​类型​	​名称​	​用途​
Type=133	Router Solicitation	主机请求路由器通告
Type=134	Router Advertisement	路由器通告网络配置
Type=135	Neighbor Solicitation	地址解析/重复地址检测
Type=136	Neighbor Advertisement	响应NS报文

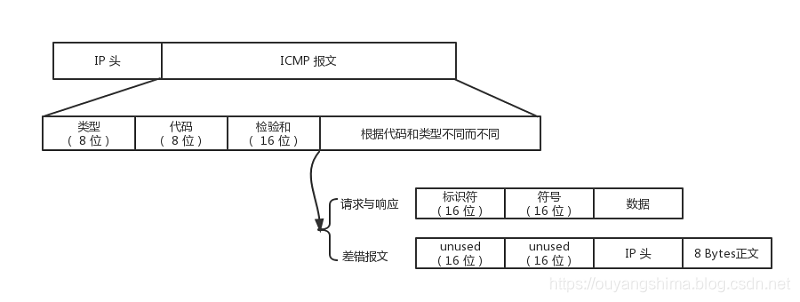

四、ICMP报文基础结构

  ICMP报文是封装在IP数据包中的控制消息，其基本格式如下：

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|     Type      |     Code      |          Checksum             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                                                               |
+                         Message Body                            +
|                                                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

字段说明​：
​  Type​：8位，标识报文类型（如0=Echo Reply，3=Destination Unreachable）
  Code​：8位，子类型（含义取决于Type值）
  ​Checksum​：16位，校验和（覆盖整个ICMP报文）
  ​Message Body​：可变长度，具体内容因类型而异

​协议设计哲学​：
  ICMP本质上是一个"网络层的管理协议"，它通过简单的报文交互实现了复杂的网络诊断和错误报告功能，是TCP/IP协议族中"轻量级控制"的典范设计。
